Plans gratuits 4,5m a 5,5m

Bonjour,
Je recherche des plans de construction pour un voilier transportable de 4,5 a 5,5m semi-habitable, et CP ou SP. De preference un voilier a faible tirant d'eau, marin securisant pour un debutant, mais egalement rapide a construire.
Si vous connaissez des sites ou l'on peut telecharger gratuitement des plans ca serait parfait. Merci.

L'équipage
12 mai 2003
12 mai 2003
0

Egoist
As tu vu le site qui propose les plans gratuits d'un bateau dénommé EGOIST ?
membres.lycos.fr[...]ex.html
J'aimerais beaucoup en construire un. Juste pour le fun, avec ses deux gréements.

13 mai 2003
0

plans gratuits
Bonjour
il y a quelques années Systeme D à sorti un hs spécial bateaux avec les plans de 5 ou 6 bateaux .
dont vedetes à moteurs et voilier entre 4 et 8m. ils sont en cp . si vous le souhaitez je peux le rechercher. laissez moi une adresse mail
François

13 mai 2003
0

Ca m'interesse
Pour le hors série System Dca m'interesse, ou puis-je me le procuré et de quelle référence cela s'agit-il ?
Je suis allé voir le site de l'Egoiste, c'est plutot pas mal, j'y comprends rien aux plans, mais ca pourrait etre interessant, par contre, deux voiles me parraissent beaucoup sur un bateau de si petite taille. Je recherche petit, et simple (a fabriquer et a naviguer).

13 mai 2003
0

400h et - de 20kF
Bonjour (re-)
Je viens de lire plus en detail le site de l'Egoiste. 400h et moins de 20kF de budget et 5eme cat ! Voila qui est plaisant !
Si vous avez d'autre plans (gratuit) de ce type, c'est encore mieux ! Genre deriveur, mono safran, mono voile, avec petite cabien et beaucoup de charme .....

14 mai 2003
0

plans gratuits
Bonjour
vous trouverez dans le hors série de systeme D appelé ' les bricothèmes bateaux''des plans divers. c'est le numéro 34 paru en juillet 2001. je pense que vous pouvez le commander à la revue systeme D.

le sommaire des plans proposés:

1 barque à fond plat style annexe
1 barque longue et étroite 4m50 x 1m
1 bateau de peche et promenade de 4m x 1,35
1 voile/aviron à fond plat de 3m50
1 voilier type optimiste
1 deriveur de 5m40 avec cabine
1 vedette moteur de 4m80
1 vedette à moteur de 5m80
1 hydroglisseur leger
1 '' pedalo ''( transoceanique pour les téméraires)
1 kayak polyester
divers bricolages : capote , taud , enrouleur de foc , stratification , chariot de hb.
tous les plans sont cotés avec schémas et photos des réalisations
attention ce ne sont pas des grands dossiers d'architecte. avec courbe de stabilité etc... mais je pense que ca permet leur fabrication sans probleme pour un bricoleur soigneux.
tout ce qui précede est sans pub. je suis tombé sur ce hors serie par hasard dans une librairie.
François

14 mai 2003
0

Ou
1) www.svensons.com[...]/boats/

2) Sans cabine, mais comme je vois des amateurs, sur

byyb.org[...]dex.php

le site Stevenson-BYYB, il devrait encore y avoir un dériveur gratis qui paraissait costaud.
Ce n'est pas le cas des Vacationer et Weekender, attrayants mais peu sûrs.

14 mai 2003
0

ou encore
A mon avis ,pour les constructeur amateur,il ne faut pas louper (même si c'est en italien...il suffit de cliquer sur les photos)
www.cantierino.it[...]/
Je trouve ces constructions magnifiques de créativité et de savoir faire!
Ciao!
Laurent

16 mai 2003
0

Pas gratuit...
Mon site présente un assez grand nombre de plans.
Catamarans de Wharram, "Moth" de François Vivier (système de construction très intéressant) et plans très variés de Dudley Dix. Pour ce dernier les descriptions sont encore très sommaires mais vous pouvez demander des précisions.

24 mai 2003
0

Discutable
J'ai lu le n° 34 de Système D.
Il y a un plan de dériveur habitable de 5,40m mais je l'ai identifié, ce n'est autre qu'un plan gratuit du site Svenson (un ancienne revue du même genre, faillie et libre de droits) appelé Bonnie.
Pourquoi pas, d'ailleurs?
Mais ce n'est pas une construction cousue-collée, plus rapide à faire, mais un plan datant d'avant les résines époxydes (années 50 je pense) qui suppose de coller et visser tous les panneaux de cétépé sur une structure de tasseaux extrêmement dense, longue à construire et encombrante quand on vit à bord.
Bien du plaisir.
Les autres bateaux sont presques tous conçus de même.

24 mai 2003
0

Pourquoi chercher du gratuit ???
J'ai construit le canoë dont les plans sont proposés gratuitement sur . Il me sert maintenant d'annexe rapide pour rejoindre mon bateau sur corps-mort quand je suis seul. Je le laisse à l'école de voile en permanence.. Il ne m'a coûté que le prix d'une feuille de CTBX 5 mm, deux tasseaux de bois "rouge" , 750 ml de G4, 1 kg d'époxy, de la fibre, et de la peinture. Pour ce type de construction sans prétention, je conçois que ce soit gratuit. Mais j'ai construit aussi la caravelle proposée sur le même site, et j'ai trouvé normal de payer 75 $ la liasse de plan à l'échelle 1/1 (le $ à 1 €). Vu le prix de la construction (la coque 4000 F) ce n'est pas cher. Celui qui a bossé pour concevoir les plans et qui les a adaptés à une construction CP/époxy mérite son argent.
Plusieurs plans sont ainsi proposés sur boatbuilding.com[...]/ , et sur Tous ces sites sont en anglais, mais il y a des plans proposés en français. Foncez. Si le prix des plans vous sont trop chers, dites-vous qu'ils ne représentent qu'une infime partie du prix de l'ensemble de la construction.

26 mai 2003
0

Pas de repas gratuit? mais
Y a-t-il une caravelle à cabine?

27 mai 2003
0

oui
Elle s'appelait la caragogne.

26 juin 2003
0

Caragogne
Quelqu'un sait-il où trouver une photo de caragogne ? je serais curieux de voir à quoi cela peut ressembler...

03 avr. 2013
0

Ce forum est un peu vieux et le site Egoist n'éxiste plus
mais tu peux regarder içi
wintaboto.blogspot.fr[...]/
Si ça te plait je te donne les plans
Christophe

03 avr. 2013
0

Magnifique !!! Penses tu mettre les plans accessibles

18 sept. 2013
0

je pense sérieusement a me construire un voilier dériveur intégral de 19 pieds x 7'6'' en CP , dont le fond est stritement plat j ai trouvé des trucs, mais rien avec un fond enièrement plat, je crois que je ferais un croisement de plan j ai vue le scraff 33 super bien le bleue moon 16 pieds tango 18 1/2 aussi le West Wight Potter 19, tous intéressant , mais je cherche a savoir pourquoi pas un plancher entièrement plat= plus facile à construire moins de perte d'espace, j en ai trouvé une couple quand meme regarde :pouce:

18 sept. 201316 juin 2020
0

@belize : Chez les anglo-saxons il y a pas mal de ressources gratuites ou pas chères à fouiner sur internet. Par exemple le site des Atkin, architectes navals de père en fils :
www.atkinboatplans.com[...]/

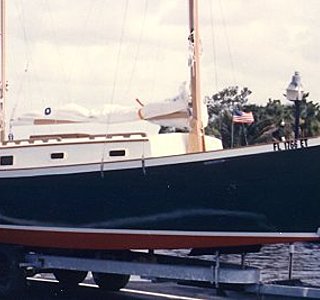

Un exemple ci-dessous "Sunshine". Le plan complet coûte 50 $ soit 37 euros...

18 sept. 201316 juin 2020
0

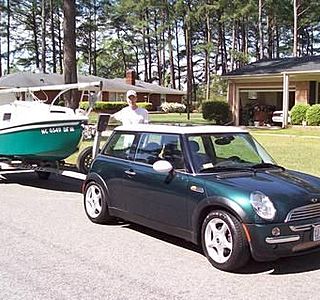

merci CLK j avais déja vue j aime pas vraiment leur style ,puis je veut un fond vraiment plat du début à la fin j aime beaucoup mieux le bleue moon voici qqs exemple trouvé sur le net

18 sept. 2013
0

Un fond plat de chez plat ne fera-t-il pas un peu "ventouse" dans les mouvements du bateau ?

18 sept. 2013
1

et tu as été voir sur bateaubois.com ? plans gratuits, de tous genre. même une plate à fond plat......

18 sept. 2013
0

Il y a de belles réalisations sur ces sites :lavache:

18 sept. 2013
0

merci de vos réponse CLK c est pour cela que je cherche des réponses, concernant aussi les plus et les moins, effet vantouse ?? ché pas trop ce que ca veut dire, qui collerais trop a l eau ??,premierement pas trop de gens (architech) en parlent pour differente raison trop facole à faire , surement une qui serait l estétique ,un voilier au forme arrondi est plus jolie , puis a l'epoque du bateau de bois il etait construit en planche ,alors impossible au fond plat, comme ceux que fabrique les gens de on village (voir la photo) , maintenant les matériaux sont facilement accessible le CP puis l'epoxi ect.. pourquoi ce compliqué la vie avec des forme arrondi si des forme plus carré font l'affaire , entre autre le fond plat,j ai pas trouvé de réponse ,je cherche toujours , le craff 33 lui est presque intégralement plat

Pilotede board: j'y suis allé voir rien de ce que je recherche,
vas juste faloir que je me décide faire un mixte de different plan , j aime bien aussi le,West Wight Potter 19 puis le tengo18 1/2 je continue merci

18 sept. 2013
0

merci de vos réponse CLK c est pour cela que je cherche des réponses, concernant aussi les plus et les moins, effet vantouse ?? ché pas trop ce que ca veut dire, qui collerais trop a l eau ??,premierement pas trop de gens (architech) en parlent pour differente raison trop facole à faire , surement une qui serait l estétique ,un voilier au forme arrondi est plus jolie , puis a l'epoque du bateau de bois il etait construit en planche ,alors impossible au fond plat, comme ceux que fabrique les gens de on village (voir la photo) , maintenant les matériaux sont facilement accessible le CP puis l'epoxi ect.. pourquoi ce compliqué la vie avec des forme arrondi si des forme plus carré font l'affaire , entre autre le fond plat,j ai pas trouvé de réponse ,je cherche toujours , le craff 33 lui est presque intégralement plat

Pilotede board: j'y suis allé voir rien de ce que je recherche,
vas juste faloir que je me décide faire un mixte de different plan , j aime bien aussi le,West Wight Potter 19 puis le tengo18 1/2 je continue merci

18 sept. 201316 juin 2020
0

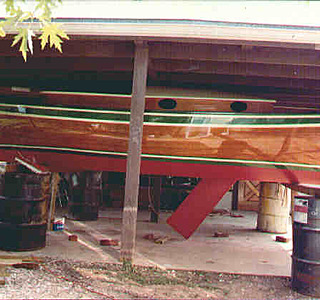

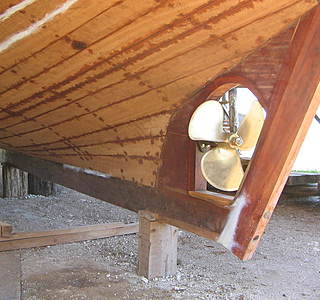

voici qqs photo d un artisans pro du village il en fabrique depuis 30 ans

18 sept. 2013
0

L'intérêt des " forme plus carré" c'est effectivement la facilité de construction. Mais la géométrie démontre que ces formes sont un peu moins performantes, par exemple en termes de surface mouillée. Il existe depuis toujours des bateaux à fond totalement plat, mais sans être fin architecte, je ressens bien par mon expérience qu'un fond plat aura tendance à "coller à l'eau". Vous pourriez même l'expérimenter avec une simple bassine posée sur un plus grand récipient rempli d'eau; essayez de soulever la bassine, vous allez ressentir une résistance...C'est sans doute pour cela que le grand nombre de "doris" et autres "sharpies" ont été dotés au fil de l'histoire de fonds plats certes mais incurvés légèrement.
Un plan simplissime de bateau à fond complètement plat cependant pour finir : la bette marseillaise :

clinkemaillie.free.fr[...]tte.htm

19 sept. 2013
0

Pas gratuit (mais peu cher) la référence des sharpies c'est ici:
www.thomassondesign.com[...]pie-600

19 sept. 2013
0

une fois de plus merci, CLK et Oliv44 j ai déja experimenté la feuille de contre plaqué dans l eau ,elle colle ,difficile a soulever,alors si elle colle elle glisse plus difficilement... vive les bon arguments pour mieux comprendre
merci encore

19 sept. 2013
0

Pas sûr que ce soit la bonne démonstration de l'adhérence de la "surface mouillée"... l’effet de succion ne doit pas t'abuser. Lorsque tu tires sur une feuille de CTP posée sur l'eau, tu devras exercer la même force que pour une forme qui aurait le même développé... et l'accélération pourrait même te surprendre.
Pourquoi les surfs sont-ils plats?
:tesur:
Pour autant, un canot à fond plat, s'il n'est pas bon pour ce critère de résistance à l'avancement, sera meilleur en termes de stabilité de forme...
On est encore rentré dans la "logique floue" qui fait que tout est affaire de compromis.
Des "couloirs lestés" en forme aux plates en passant par les coques à bouchains et les "luges de mer", on cherche toujours la solution intermédiaire entre une faible surface mouillée / une bonne stabilité / des entrées d'eau fines / une bonne habitabilité / un fort couple de redressement / un poids minimal!...
La performance pure ne sera jamais trouvée qu'approximativement au milieu de tout cela, et encore, en fonction du programme de navigation que l'on se fixe...
S'il existe des architectes navals, c'est bien pour intégrer touts ces critères (en plus d'un prix minimum) aidés par la recherche sur les produits et process nouveaux et il me parait normal de les rémunérer si l'on veut obtenir d'eux quelque chose de bien.
:reflechi:

19 sept. 2013
0

merci pour le lien CLK Oliv merci aussi tres bon site

19 sept. 2013
0

Bonjour. Je suis un peu hors sujet, mais j'aimerais faire les maquettes de deux bateaux fabuleux que j'ai eu, et pour cela, trouver les plans : l'AQUAVIT et de l'ARMAGNAC. Si quelqu'un sait comment et où se les procurer, je l'invite à prendre contact. Merci
:topla:

19 sept. 2013
0

merci Bigornot , tres intéressant comme logique , hier soir je repensait au tout ptit voilier pour les jeunes style boite de savon il sont tres plats et à ce que j'ai vue il semble etre bon. , puis l eau, elle n est que rarement plat sans vague, et l'effet ventouse s'applique sur un objet a la surface ,mais peut importe le voilier il y sera toujours dans qqs centimetres d'eau bon, merci encore de vos inter-réactions

21 sept. 2013
0

la goutte d'eau a la forme la plus aerodynamique qui existe
mais imaginons qu'elle soit solide et qu'on la coupe en deux pour former deux morceaux un qui a une forme de demi sphere (partie basse de la goutte qui tombe) et l'autre qui a la forme éfilée de la goutte d'eau (partie haute)
Quelle la partie qui à le meilleur coéficient aerodynamique?
Si vous avez la réponse vous comprendrez pourquoi une coque completement plate vas tirez de l'eau (faire un gros remou a l'arriere qui freine)
le fond entier peut etre fait avec une plaque de CP mais il faut la cintrer vers l'arriere pour ne pas "tirer d'eau" sinon on a affaire a un "fer a repasser" et ça on sent tout de suite que ça va pas avancer.

21 sept. 2013
0

merci Tof, intéressant bon commentaire i

14 mai 2016
0

Un bon plan gratuit pour un joli bateau
wintaboto.blogspot.fr[...]/
A bientôt les constructeurs amateurs

14 mai 2016
0

Bonsoir,
allé voir un petit voilier de
4,90 metres construit par un amateur
algerien ;;;;;; écrire (( rebia )) dans la recherche et tu trouvera des photos , bonne chance.Rebia
