Plans du Mousquetaire (Herbulot)

Bonjour à tous,

Propriétaire d’un Mousquetaire en CP construit par les chantiers Stephan en 1970, je cherche à le restaurer.
Ayant lu les différentes discussions sur ce super forum, je suis dans l'impasse, après quelques tentatives de contact des ayant-droits de Jean-Jacques Herbulot, et après avoir écumé tous les contacts des sites/blogs qui parlent du Mousquetaire,

sans succès...

C'est pourquoi je me permets de vous écrire car je souhaiterais obtenir les plans complets du voilier Mousquetaire (plans de voiles inclus).

Sauriez-vous m’indiquer comment se les procurer ? Ou m'aider ?

Un grand merci par avance et avec tous mes vœux pour cette nouvelle année.
Kenavo
Arthur du T

L'équipage
20 jan. 2020
20 jan. 2020
0

**LES COORDONNÉES DU CLUB :

CLUB MOUSQUETAIRE
LA GOUYONNAIS
35120 BAGUER-MORVAN

TEL. 06 22 64 32 54

OU PROVISOIREMENT

TEL. 02 96 41 20 09

clubmousquetaire@free.fr**

02 fév. 2020
0

Merci beaucoup !
J’avais repéré mais le Club semble sans activité, on ne peut plus s'inscrire sur le site...
J’essaie de l’appeler lundi.
Merci !

20 jan. 2020
0

Bonjour,
J'ai l'essai du Mousquetaire paru dans un vieux numéro de la revue "Bateaux" dans lequel il y a un plan des forme et des aménagements (pas aussi précis qu'un vrai plan, mais exploitable).
Si tu le veux, je peux en faire un Scan.
Yann

31 jan. 2020
0

Bonsoir,
j'ai la liasse complète du mousquetaire standard.
Je l'avais commandée à Melle Florence Herbulot il y une dizaine d'années...je peux comme cela faire construire une mousquetaire neuf :))) elle me l'avait envoyée avec une jolie lettre explicative.
Éventuellement je dois pouvoir faire des copies.
à bientôt
Y

02 fév. 2020
0

Bonjour ! Merci beaucoup pour votre réponse ! Je vous écris en privé
Arthur

31 jan. 2020
1

Florence Herbulot était une femme adorable. Elle assistait à toutes les Assemblées Générales de notre association, l'AS CORSAIRE. MM

31 jan. 2020
0

Quelle étaient les "tentatives de contact avec les ayants -droits de Jean Jacques-Jacques Herbulot" ?

Parce qu'on peut les joindre ici : bateauxherbulot@wanadoo.fr et ils mettent les plans à disposition, pas bien cher à ma connaissance.

02 fév. 2020
0

Bonjour,
J’ai écrit il y a 2 semaines à cette adresse sans succès. Je viens néanmoins d’avoir une réponse ce soir ! Je vous tiens au courant
Arthur

31 jan. 2020
0

Lezig. Lezig...je crois qu'on se connait...on a du faire une descente de la Loire...

Merci pour l'info
Yves

01 fév. 202016 juin 2020
0

Yves, salut . Oui, Angers / le Crouesty en escadre de 6 Corsaire en 2003, grand souvenir!
Et maintenant je préside à la destinée de cette classe intemporelle et bien vivante !
Et ton Corsaire qu'est ce qu'il est devenu?

www.ascorsaire.fr[...]/
ascorsaire.forumactif.com[...]/

05 fév. 2020
0

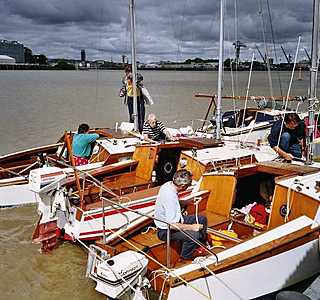

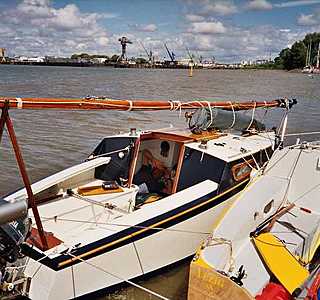

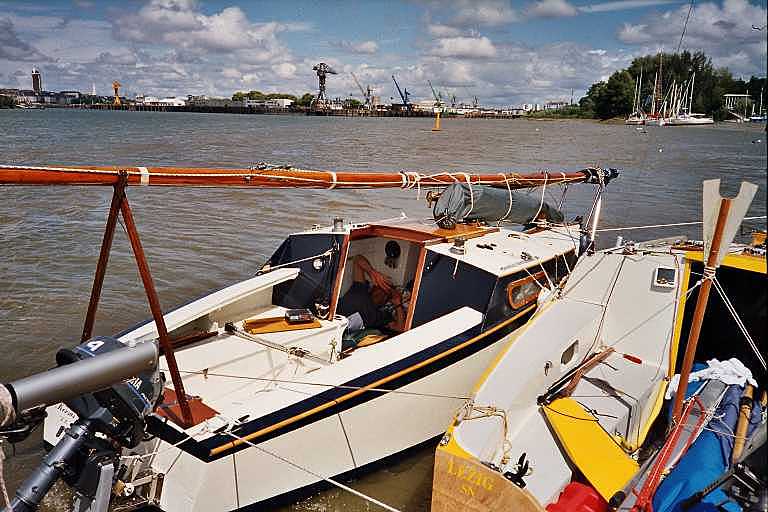

Waouh tu avais ces photos!!
Trentemoult...1ere nav de mon corsaire.
Merci Jacques
Je l'ai vendu l'an dernier à un marin de Lorient ( il me reste une GV Le Bihan régate neuve à vendre)
à bientôt ??
Yves

02 fév. 2020
0

Lezig ex Zelig ?

02 fév. 202002 fév. 2020
0

Zelig était mon premier Corsaire (un Stéphan; dommage, son propriétaire actuel ne le fait pas beaucoup naviguer) et Lezig est l'actuel, construit en 2002 en cp-époxy chez Yorc.

03 fév. 2020
1

Salut,
Je ne sais pas l'ampleur des travaux que tu envisage...
Sur le mien, j'ai refait la quille la fausse quille et l'aileron, plus d'autres bricoles. Je n'avais pas la liasse de plans mais je n'ai pas rencontré de problème particulier. >En observant l'existant et en le reproduisant...
C'est un super bateau qui aime qu'on l'aime, mais qui le rend bien...
Je voulais passer à un autre, mais je n'ai pas réussi à le vendre car je n'arrive pas à passer d'annonce tellement je l'aime...
N'hésites pas si tu as des questions, j’essaierai de t'aider...
A+
Christophe

05 mai 202016 juin 2020
0

Bonjour Christophe !
Après quelques temps de silence et la presque fin du confinement, je m'attaque à nouveau au chantier de mon bateau.
J'espère que tout va bien pour vous.

J'ai retiré tout le CP du fond du bateau et le bois semble encore un peu dur, mais par endroit un peu attaqué... Qu'en pensez-vous d'après les photos ?

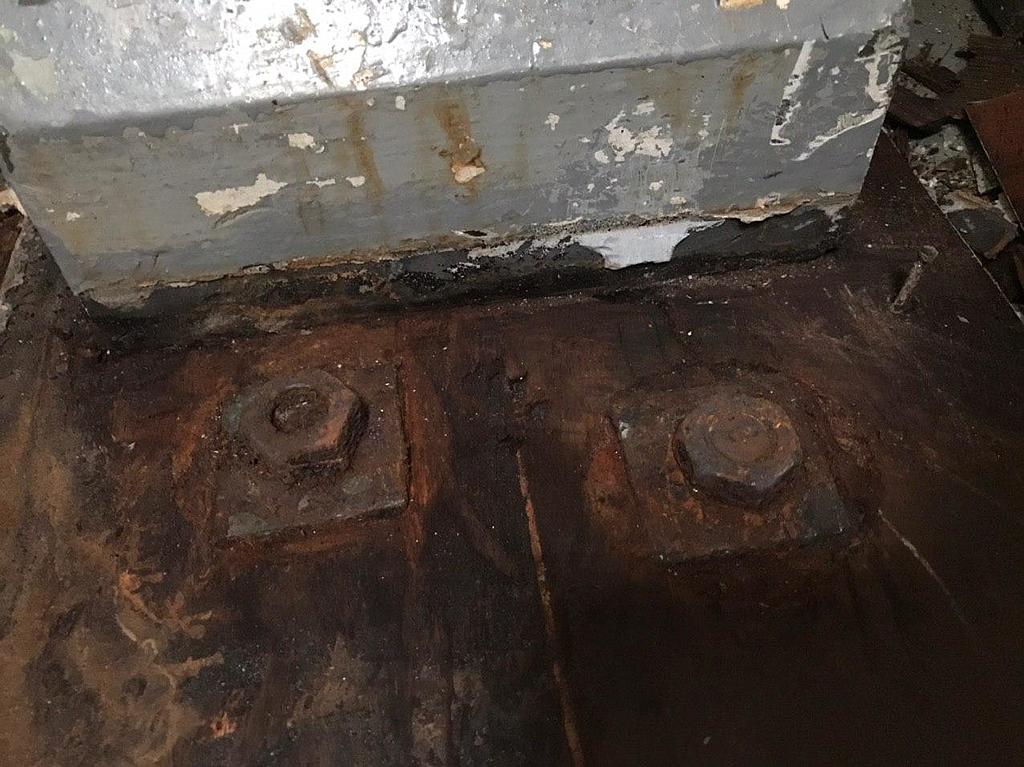

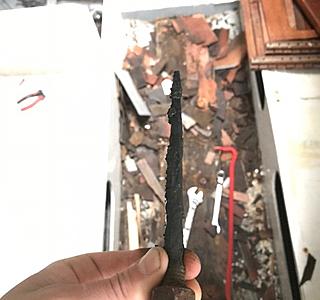

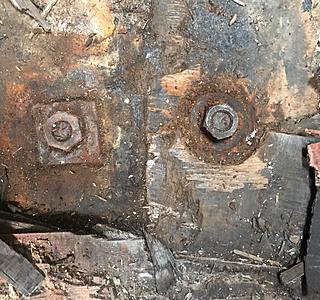

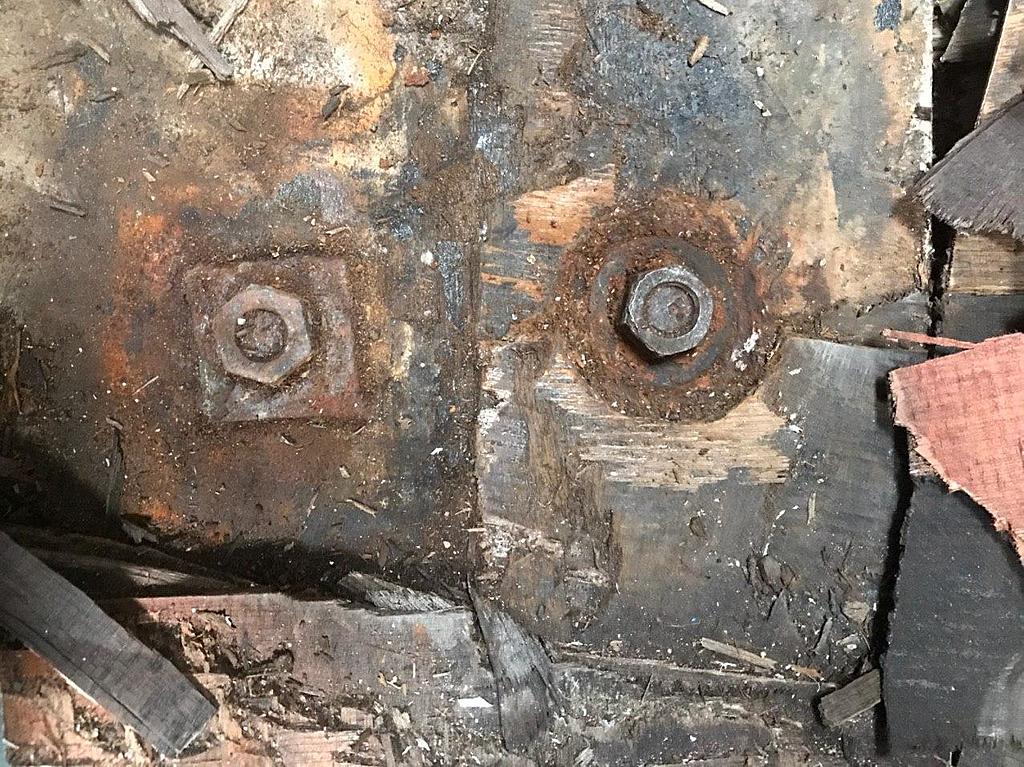

J'ai retiré un boulon de quille qui est vraiment dans un sale état (photo). Dire que j'ai fait le tour de la Bretagne avec et un A/R Chausey St Malo avec ça.... Il semble y avoir un sorte de graisse sur le goujon qui prend toute la place, très curieux... Que pensez-vous que cela soit ?

Questions :
Quelqu'un aurait-il les plans du Mousquetaire ? J'envisage de changer les goujons de quille et j'aurais souhaité avoir les bonnes dimensions... Je ferai la quille l'année prochaine.

Conseillez-vous de poser une nouvelle varangue ?

Un grand merci par avance

Arthur

03 nov. 2020
0

AH et bien ça me rassure sur mon état !!! :)
Pareil... je cherche à passer sur plus grand ... mais impossible de me résoudre à vendre mon club ... Je l'aime trop, et franchement c'est un trop bon bateau !!!
Séb.

05 mai 2020
0

Ils ne t'ont pas renseigné, à l'adresse
bateauxherbulot@wanadoo.fr
???

Ce sont les ayants droits des plans Herbulot, je sais qu'ils mettent un peu de temps à répondre, mais ils répondent puisque j'ai des connaissances qui leur ont acheté des plans.

05 mai 202016 juin 2020
0

Bonjour Arzak,

J'ai eu une réponse, puis plus rien, et ce malgré une nouvelle relance en mars...

Du coup je suis un peu désemparé...

05 mai 2020
0

Ils n'ont aucune connaissance nautique.
Ils ne connaissent pas les voiliers dont ils ont les droits des plans, et à mon avis ne savent pa lire un plan architectural de voilier.
désolé de ne pas t'aider plus...

05 mai 2020
0

Bonjour Arzak,
j'ai fais mes goujons de quille sans avoir besoin des plans,( au modèle de ceux extraits) mais si tu en as besoin j'ai la liasse de plans du mousquetaire standard acheté à Melle Florence Herbulots.
Perso j'ai tout remplacé le bois (qui n'était pas sain) et tout le CP
Bon courage.
Yves

05 mai 2020
0

Bonjour Yves,
Vu l'état de mes goujons de quille, je n'ai pas les mesures...
Si cela est possible, je suis vraiment intéressé par les plans...
Un grand merci pas avance,

05 mai 2020
0

@Kersus,
merci c'est gentil mais tu te trompes d'interlocuteur, j'ai un plan herbulot mais pas un Mousquetaire
;-)

05 mai 2020
0

pour infos sur la fixation des lests
j ai eu il y a longtemps a déposer le lest d un Corsaire Jog de 1962 construit par les CMN à Cherbourg
une fois les boulons de quille enlevés , rien n a bougé , il était collé par le mastic d étanchéité
il a fallu forcer très très fort pour le décoller et le faire tomber sur un lit de sable

tout ça pour vous dire qu un lest ça ne tombe pas comme ça surtout compte tenu de son faible poids

05 mai 2020
0

Le lest du Mousquetaire pèse 450 kilos... Ce qui est loin d'être négligeable ! Surtout que la rouille a bouffé le joint/colle...

05 mai 2020
0

Je confirme ce qui a été dit plus haut j'ai aussi changé les gougeons moi même par de la tige fileté inox...
Je crois que j'ai encore les dimensions de ces tiges...je vais regarder si ca t'intéresse...
Quand au bois, j'ai refait l'aileron, la quille et la fausse quille...
Déquiller n'est pas très difficile mais c'est une sacrée aventure si on est mal outillé en moyen de levage/manutention...
Quand aux 450kgs...ils ne sont pas tombés tout seuls!
Bon courage!

05 mai 202016 juin 2020
0

et voilà!

05 mai 2020
0

Un grand grand merci !!

05 mai 2020
0

je m'étais inspiré de ce plan aussi, mais pour ma part le dessous du lest (où sont emboités les tiges filetées), n'était pas conique mais cylindrique , donc un écrou hexagonal soudé sur de la tige filetée inox!!! plus simple à réaliser:))
comme Christophe, j'ai refait le saumon en bois exotique sipo, suivant la technique de Birao (que je ne remercierai jamais assez pour son blog)
Yves

05 mai 202016 juin 2020
0

Bonjour,
A l'arrière du lest en fonte il y a encore 3 gougeons pour maintenir le voile de quille. 2 au niveau de la partie de dérive qui remonte vers le fond de cockpit et un dernier central derrière la dérive. On les voit sur la photo parce qu'il manquait un peu de bois à cet endroit .
Je ne retrouve plus le site de Birao ( Lofaba 35 ) une vraie mine d'info pour restaurer un Mousquetaire

Jean

05 mai 2020
05 mai 2020
0

birao.cherb.pagesperso-orange.fr[...]
La mine est la...
Il y avait aussi un site "passion mousquetaire", mais son administrateur est décédé et son site a été fermé... >Dommage, c'était une mine aussi et très complémentaire a celle de Birao
A Bientôt et bon courage! mais dis toi qu'après... C'est que du bonheur!!!!!!!!!!!!
Christophe

05 mai 202005 mai 2020
0

je n'ai plus de Mousquetaire ( j'avais un club), mais j'ai trouvé quelques bribes ici, peut être qu'en creusant on trouve plus?
web.archive.org[...]/portal

Je conseille aux propriétaires de stocker les infos sur leur propre ordi car les sites perso ou associatifs malheureusement ça disparait vite! A l'époque de mon mousquetaire je ne l'ai pas fait non plus, donc je ne pas les partager ... bien que j'ai vu ce site à l'époque...

j'ai vu qu'il y avait ci des représentants corsairistes, dont je fus il y 20 ans, je me souviens de la revue "grand carénage" qui donnait plein d'infos pertinentes, certaines applicables au Mousquetaire

08 mai 2020
0

Bien sûr le Grand Carénage existe toujours, il a été refondu et modernisé en 2014.
www.ascorsaire.fr[...]i-meme/

05 mai 2020
1

En poursuivant mes recherches j'ai retrouvé cet autre site sur le Mousquetaire. Plein d'infos et de vidéos sur le bateau et son histoire.

larverne.blogspot.com[...]/2007/

08 mai 202016 juin 2020
0

Un grand merci !
Je suis encore à l’installation du chantier !

12 mai 202016 juin 2020
0

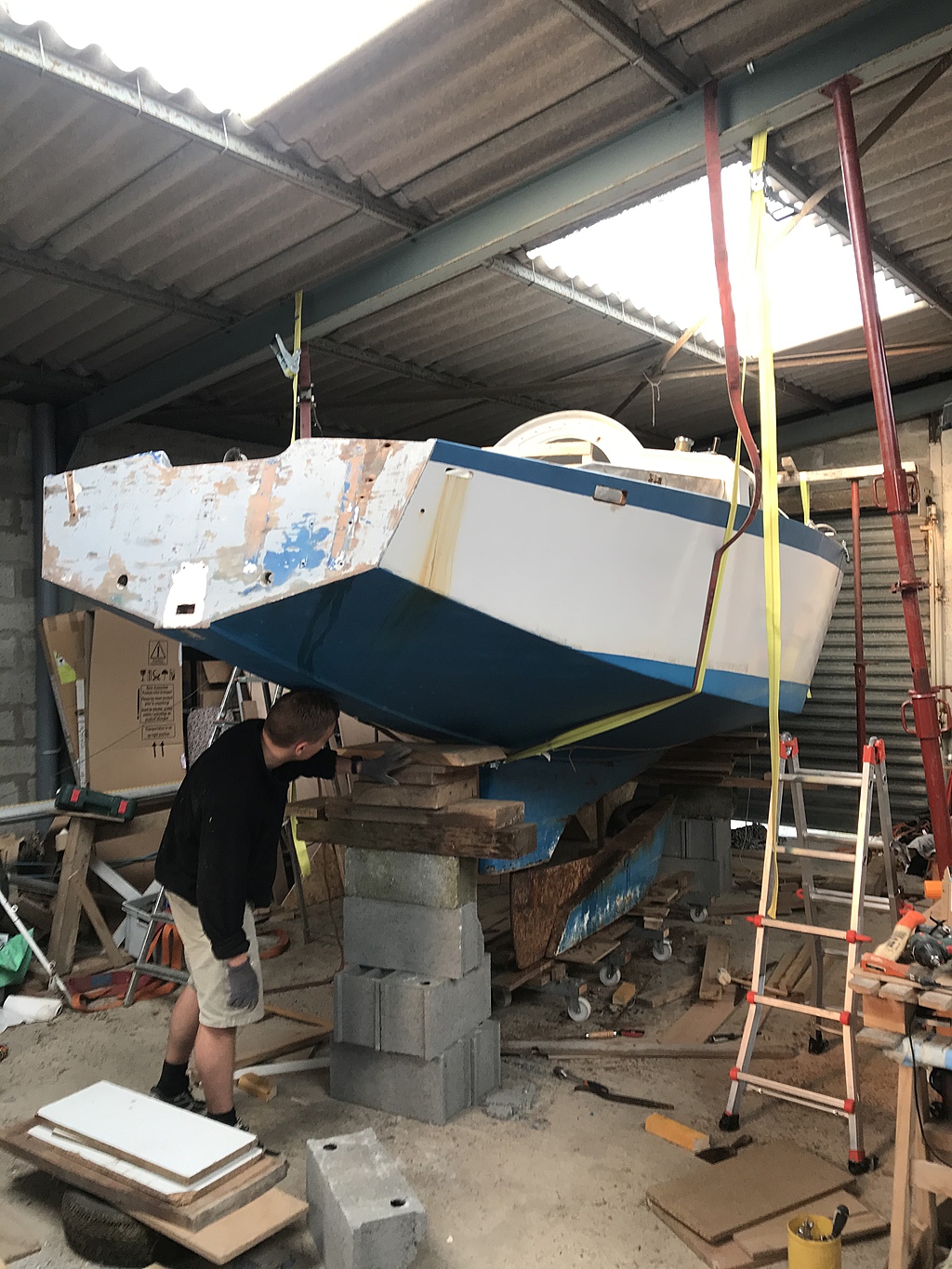

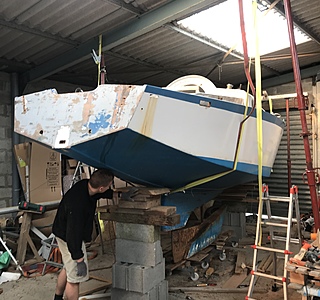

Quelques nouvelles pour qui sera intéressé par ce Mousquetaire classique des chantiers Stéphan de 1970.
Nous avons réussis à séparer le lest en fonte de la partie bois.
La dérive est encore coincée dedans mais commence à bouger.
Comme conseillé par Christophe sur son site Birao, nous avons essayé de surélever le bateau d’au moins 90 cm.
Il restait 3 goujons de quille à peu près valides (sur 7!) que nous avons coupés.
Le lest est vraiment très rouillé... Moins que la dérive en acier... Quant au bois du voile de quille, j’exclue l’epoxy (30% d’humidité du bois et pas mal pourri, j’ai l’impression)...
Mais que faire ? Changer entièrement la quille ? Avec quel bois ? Le mien à l’air d’être en résineux mais je ne sais lequel...

Autre surprise (?) la contre quille (acajou ?) a l’air de présenter quelques fentes sur la longueur(on atteint 12/13% d’humidité si j’en crois mon appareil...) Faut-il s’inquiéter ?

À suivre et merci pour vos conseils !

13 mai 2020
0

Hello! Dis donc tu as l'air super bien installé...
A ta place, je n'hésiterai pas! (je te préviens je ne vais pas être rigolo...).
Je changerai l'aileron (ce que tu appelles quille).
Je changerai la quille (planche située sous le bateau au milieu de l'avant a l'arrière)
Je changerai la contre-quille (planche centrale dans le bateau)...
Bien entendu je referais le puits de dérive et changerais les goujons...
C'est du boulot mais crois moi (je l'ai fait), tu ne le regretteras pas!!!
Voila désolé de t'avoir cassé le moral...mais tu as l'air d'avoir un tellement beau hangar que ce serait bête de ne pas en profiter...
Bon courage
Christophe

13 mai 202016 juin 2020
0

Oulala ça va faire beaucoup trop pour cette année et mon petit budget... (J'ai aussi des Copro qui souhaitent naviguer... Donc très compliqué !)

Le hangar est beau mais je suis sous équipé pour travailler le bois etc...

pour que l'on soit d'accord sur les termes, j'indique sur la photo ce que j'ai compris.

J'hésite déjà à changer la quille (orange) cette année...

En tous les cas, je renforce la Contre-quille (photo prise de l'arrière du bateau) par le haut, dans le fond du bateau en ajoutant une planche d'acajou pour prendre les nouveaux goujons de quille.

Merci beaucoup pour vos avis

13 mai 202016 juin 2020
0

@Christophe, Shéma 1 ou Shéma 2 ?

13 mai 2020
0

Bonsoir,
souvenirs, souvenirs...
tout à fait d'accord avec Christophe!!
c'est ce que j'ai fait aussi
J'ai utilisé su sipo pour refaire l'aileron ( de le même façon que Birao).
Si tu en as besoin je pourrai t'envoyer des photos, mais c'est clair chez Birao.
Les plans arrivent :))
Yves

13 mai 202013 mai 2020
0

@Yves : Super top !

Pour les travaux, c'est compliqué à faire cette année....
Arthur

13 mai 2020
0

c'est quoi ce trou rectangulaire dans ton tableau arrière ?????

13 mai 2020
0

@Yves, le trou est une réparation je pense qui date un peu. Le bout de CP qui y était a été difficile à déloger mais il est venu.

14 mai 2020
0

Shéma 1 mais je peux te faire un fichier en live de Teiva pour te montrer... il est dans mon jardin...
La planche qui se trouve a l'intérieur, c'est la contrequille
De l'autre coté qui trempe dans l'eau c'est la quille...
Et le truc qui pend et qui dépasse franchement, c'est l'aileron de quille...
Enfin je ne suis pas architecte naval...
A+
Christophe

03 nov. 2020
0

Bonjour,
Le trou rectangulaire correspond à la fixation basse de l'aiguillot de safran. Le mousquetaire sur la photo c'était le mien je l'ai vendu il y 3 ans. Ça me fait du mal de le voir ça.
Jean

03 nov. 2020
0

Bonjour,

C’est pas lui qui était au fond du port de Douelan ?…

03 nov. 2020
0

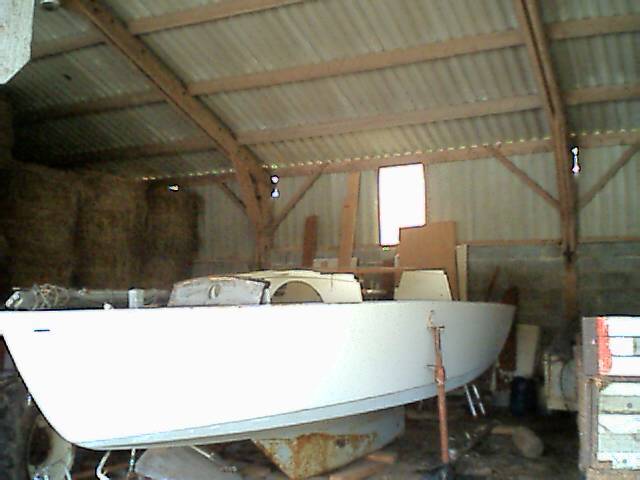

Non il ne vient pas de Douelan, je l'ai acheté 2003, il était stocké dans une grange dans le Cotentin depuis un bon bout de temps déjà. Il n'était pas bien fringuant le pauvre. Le rouf était absent et ...
La remise à l'eau s'est faite en 2005 après quelques travaux.
Jean

03 nov. 2020
0

Non il ne vient pas de Douelan, je l'ai acheté 2003, il était stocké dans une grange dans le Cotentin depuis un bon bout de temps déjà. Il n'était pas bien fringuant le pauvre. Le rouf était absent et ...
La remise à l'eau s'est faite en 2005 après quelques travaux.
Jean
