plans dérive Brio

quelqun aurait il les plan de la dérive du Brio
le BE de Jeanneau auteur des plans du bateau soutiennent à un de mes amis qu'ils n'ont plus ces plans :-(

merci d'avance

L'équipage
06 mars 2006
06 juin 2006

dérive Brio
bonjour,

j'ai un soucis de dérive qui ne remonte pas dans le puit, pour l'instant, je n'ai pas été plus loin dans l'investiguation...

qui peut me dire comment elle est fixée, ou si quelqu'un a les plan, je suis preneur.

si quelqu'un a quelconque info, cela m'intéresse, matière, épaisseur....

merci d'avance.
Thomas
thomas.romero@free.fr

07 juin 2006

sans réponse sur ce fil
on a ouvert la bête

je te passe les croquis demain (car ils sont au chantier)

sur le principe, ce sont 2 tôle de forte épaisseur soudée avec entretoise dans l'épaisseur pour laisser un espace dans lequel pivote le tirant de dérive

c'est pas clair comme ça mais sur croquis ça va

juste un conseil au momant du soudage, alterner les point de soudure de part et d'autre de l"entretoise sinon l'ensemble de la dérive se voile!!! :-(

10 juin 200616 juin 2020

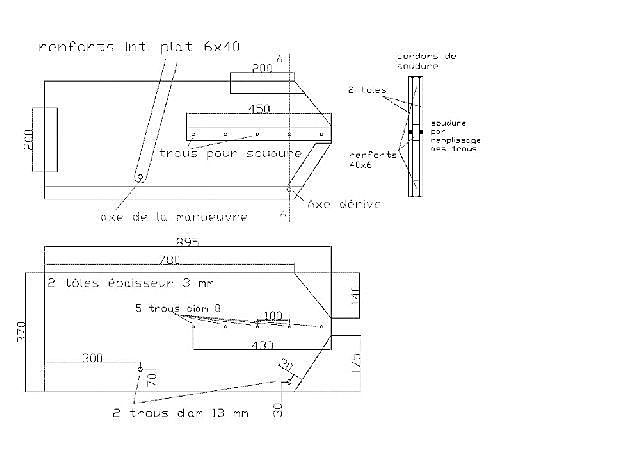

si la tof passe
elle est là
