Plan pour portique melody

Bonjour,
Je prépare une boucle dans l'atlantique nord et aimerai savoir si quelqu’un à des plans pour le montage d'un portique ?
Je souhaiterai y installer deux panneaux de 100W.

L'équipage
01 fév. 2018
02 fév. 201816 juin 2020
0

Bonjour,

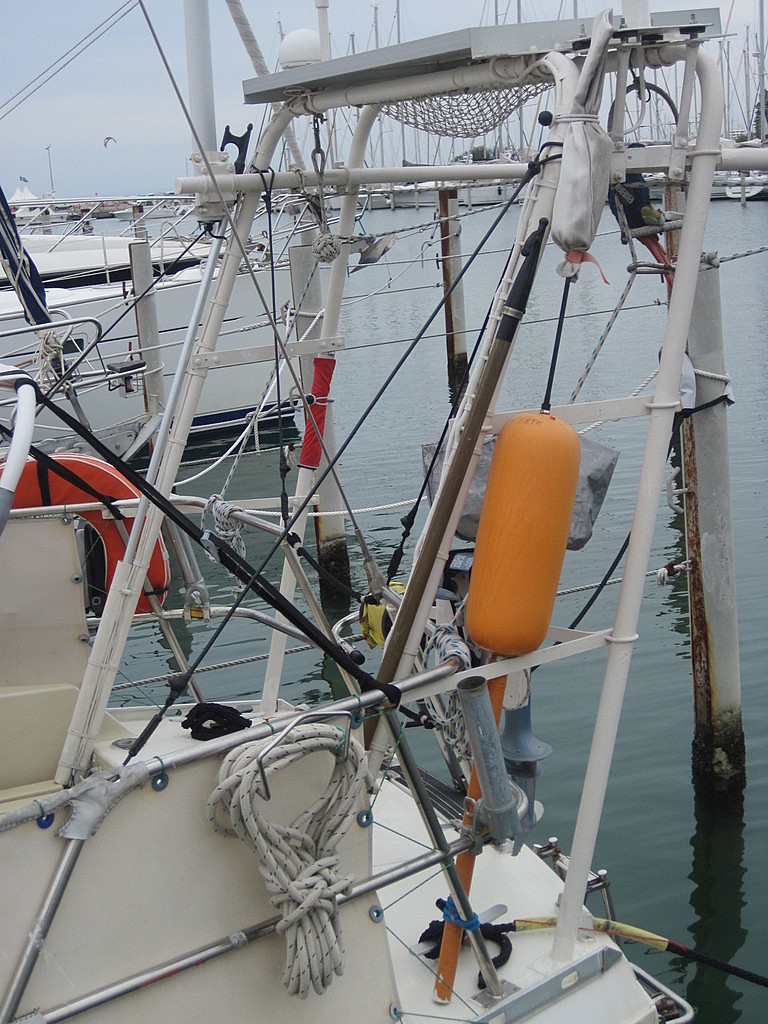

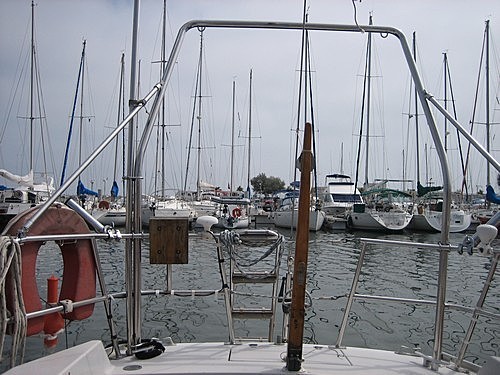

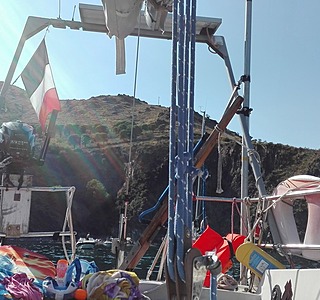

J'ai conçu un portique il y a quelques années (10 ans) pour mon mélo'.
A l'époque j'ai été confronté à la même question que toi "les plans" ??
Je voulais du "sur mesure". Vu le prix chez les spécialistes en chaudronnerie inox, je me suis orienté dans une construction improvisée ...
Pour diverses raisons (soudure, cintrage, coût, ...) j'ai porté mon choix sur du tube "antenne de télé" (?sourire?). J'avais des coudes, des emmanchements, un diamètre correct 50mm, une protection anti-corrosion, ...
Je n'ai pas estimé le poids (?), mais mon mélo' n'est pas taillé pour la course. Je voulais surtout du fonctionnel que je puisse moduler (éventuellement).
A ce jour, (10 ans après) il n'a pas bougé !! quelques points de corrosion (traités à l'occasion).
Ce n'est pas un travail compliqué (si tu as un peu de matos).
N'oublie pas: "Pour réaliser une chose vraiment extraordinaire, tu commences par la rêver, ensuite réveilles toi calmement et vas d'un trait jusqu'au bout de ton rêve sans jamais te laisser décourager ..."
DHS

02 fév. 2018
0

Merci pour cette jolie réponse. Le tube antenne est une très bonne idée je la garde en tète. Effectivement les prix demandé par les spécialistes dépasse largement mon budget (200€).
Je souhaite un portique pour soutenir mes deux panneaux 100W. Mais je suis preneur d'information concernant une utilité annexe.
Avis à toute les bonnes astuces !

03 fév. 201816 juin 2020
0

Par retour d'expérience, le tout solaire n'est pas trop le top.
Tout d'abord, 2 panneaux de 100 w ça prend de la place sur le portique.
Le cul du mélo' n'est pas large ...
Les conditions de charge seront mieux adaptées avec un panaché: solaire + éolien. Tu auras une charge constante de tes batteries quel que soit le temps et qui plus est, de jour comme de nuit (sauf cas exceptionnel : pas de vent ni de luminosité).
Donc afin de construire un portique en adéquation avec ton besoin, il te faut connaître ta consommation d'énergie électrique.
Tout ce que tu souhaites y mettre dessus va contribuer à sa structure (fardage).
DHS

03 fév. 201816 juin 2020
0

Bonjour,

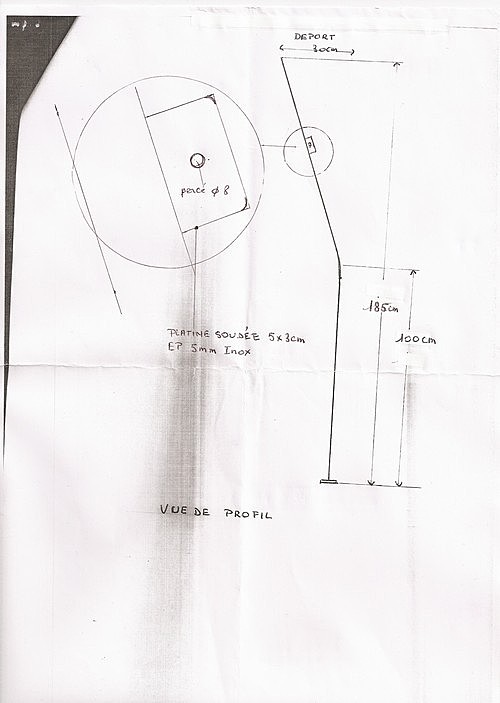

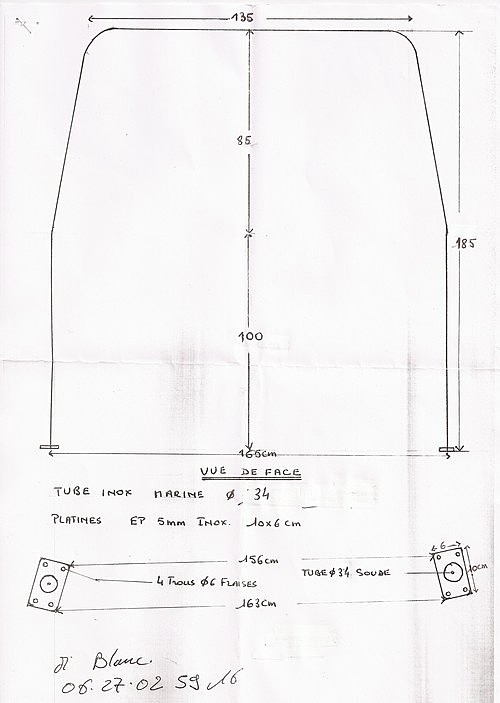

Le plan du portique que j'avais fait faire pour mon mélo.
J'avais opté pour un tube unique avec tirants sur le balcon.

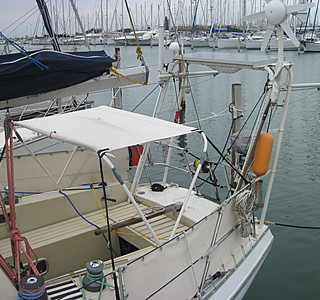

Le panneau solaire était monté avec 2 cavaliers sur le tube transversal, ce qui me permettait de l'orienter. Comme DHS j'avais prévu un panneau solaire 120W + éolienne.
Phil
levoyagededionysos.blogspot.fr[...]os.html

04 fév. 2018
0

hello
salut philippe
saurais tu ce qu est devenu dionysos
loulou

04 fév. 2018
0

Bonjour Leloup
Je vous ai envoyé un message en MP
Phil

04 fév. 2018
0

Dionysos dans le carde de votre boucle atlantique votre panneau 120W et l'éolienne vous ont il permis d’être complètement autonome en énergie ?

05 fév. 201816 juin 2020
0

@Raphistol
En 2013-2014, nous n'avons pas fait le tour de l'atlantique avec le mélody, mais avec un Harmony 38 (nommé aussi DIONYSOS).
En fonction de l'électronique embarquée et des équipements, je pense qu'une bonne éolienne et 1 panneau solaire de 120w devrait permettre d'être complètement autonome.
Attention quand même, plus on descend en latitude, plus les journées sont courtes par rapport à notre latitude de métropole en été, mais le soleil est plus vertical, alors...bien faire les calculs énergétiques.
Par contre le vent ne manque pas 24h/24h, mais au portant, donc un vent relatif moindre.
Phil
levoyagededionysos.blogspot.fr[...]ge.html

05 fév. 201816 juin 2020
0

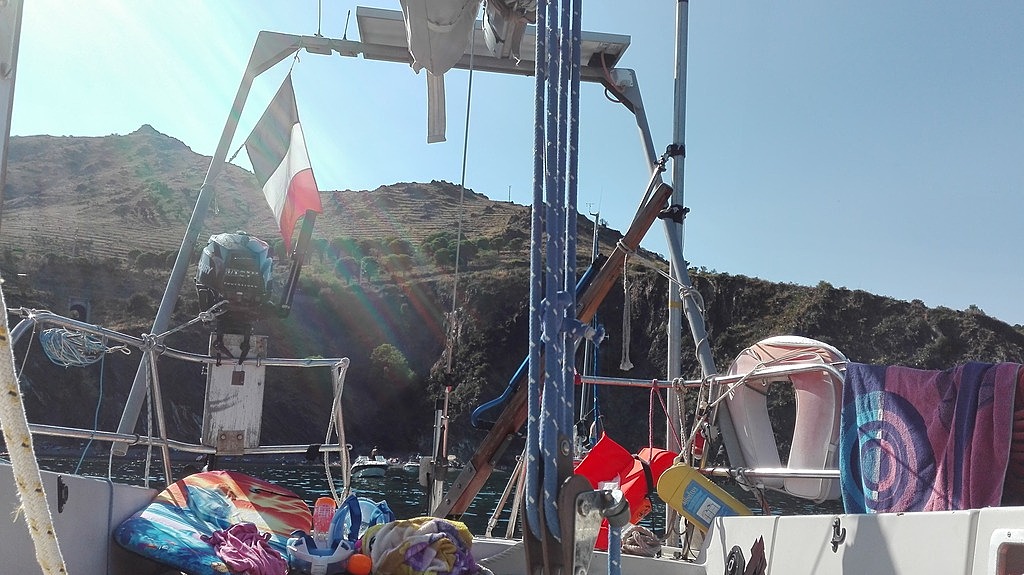

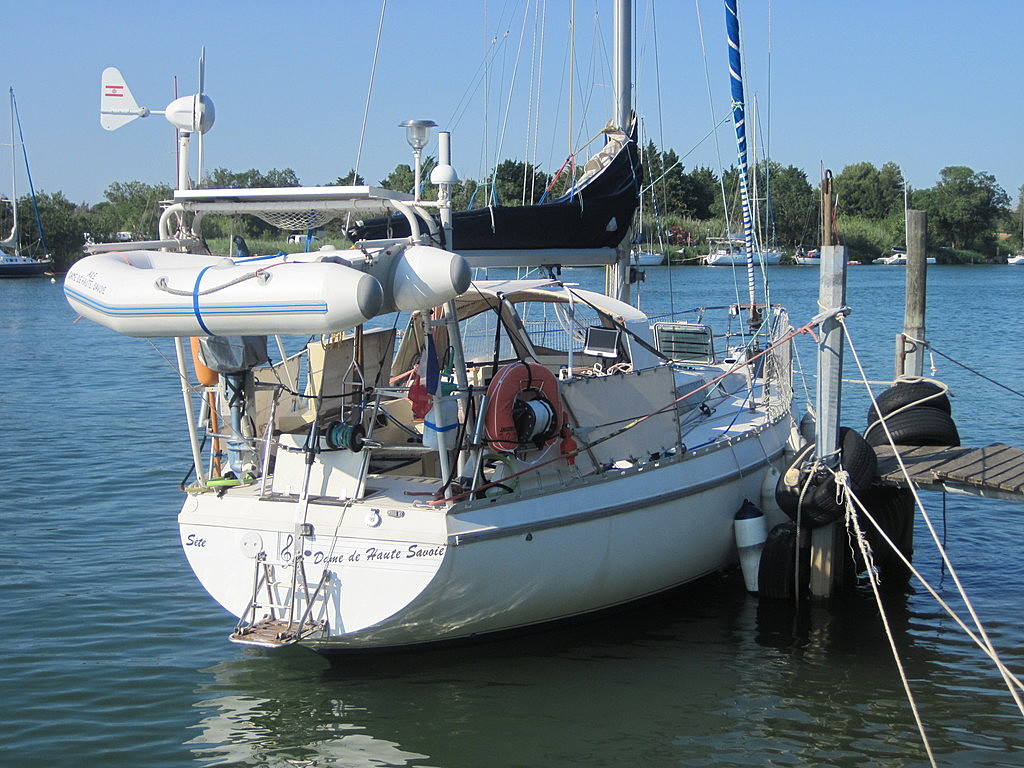

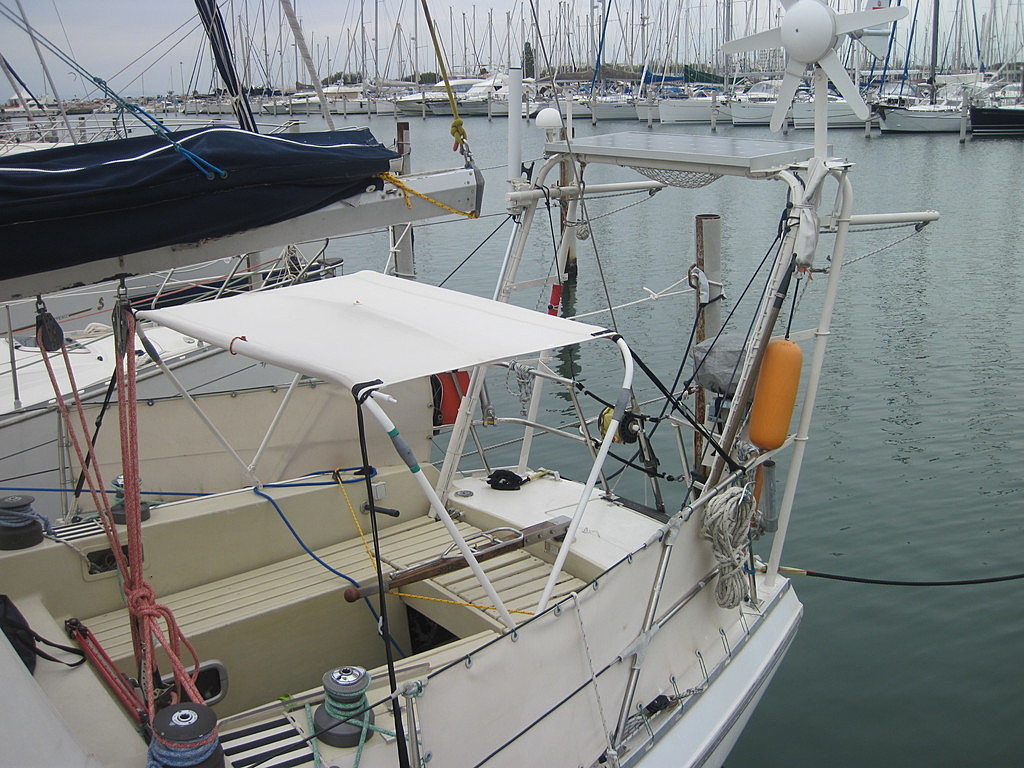

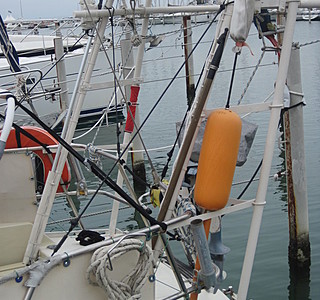

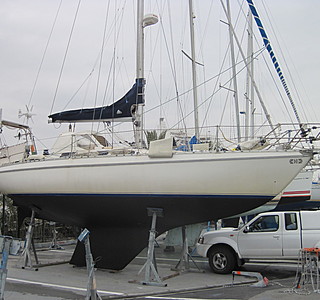

Pour info, voici mon "portique"...
Ce truc a 4 traversées de l'Atlantique, est en place depuis 12 ans et est constitué de tubes d'aluminium brut reliés avec des cornières popées.

Le tube vertical sur babord supporte l'éolienne (invisible sur la photo, une Air-Marine tripale) et participe très activement à la rigidité de l'ensemble.

J'en suis plutôt content, c'est léger, solide, pratique et pas cher.

Fabrice

05 fév. 201805 fév. 2018
0

simple et efficace !
moi je veux faire un portique en bambou avec jonction brêlées (si ça tient) ou stratifiées (si pas le choix)
je mettrai des photos si je le fais :mdr:

05 fév. 2018
0

Merci pour toute ces idées, maintenant il faut que je me mette au boulot!
Je vous transmet une photo lorsque que cela sera prêt =)

N’empêche que je me demande toujours si cela ne serai pas plus facile et efficace de créer un mat sur lequel je fixerai le panneau ..
Humm trop de questions ..
