Plan PCB pilote Raymarine ST 1000 - 2000

Bonjour,

Après que mon ST 1000 ait pris l'eau, je cherche à le rénover.
Deux condensateurs du PCB me sont restés dans les mains et je ne peux retrouver leur position respective.

Il s'agit du condensateur 100v 1uf et du condensateur 25v 100uf, en haut à droite, entourant le radiateur, une fois le PCB démonté et retourné.

Il ne s'agit pas des deux condensateur 100v 1uf situé l'un à coté de l'autre, complètement en haut à droite.

Aimablement.

L'équipage
04 avr. 2016
04 avr. 2016

Bonsoir ,je ne connais pas le st1000mais les condensateurs polarisés +- ou non si polarisés en principe marqués dessus sinon coté avec retreint =+; avec un ohmmètre en sonnette, repérer les - et remplacer si les autres composants n'ont pas souffert de l'immersion pulvériser abondamment du Wd 40 pour désoxyder et chasser humidité.

04 avr. 2016

regarde dans :
www.hisse-et-oh.com[...]st-1000

il y a le schéma, et d'après ce que tu décris c'est les condos du régulateur, donc en suivant les pistes de masse tu as l'emplacement du -

05 avr. 201616 juin 2020

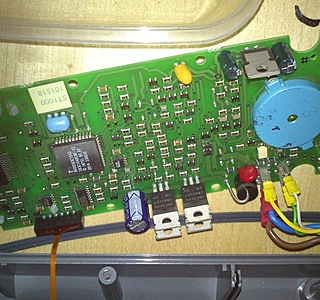

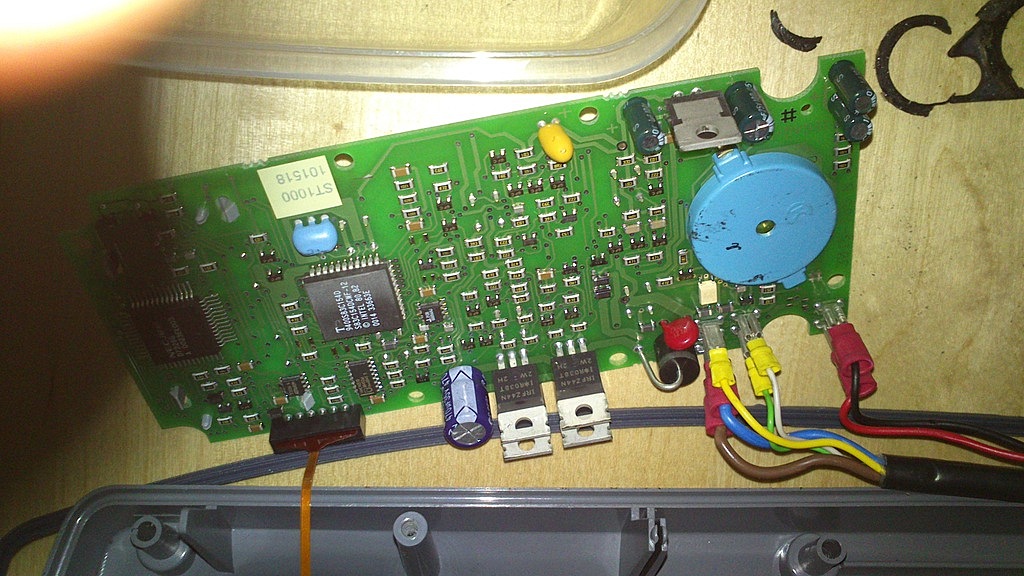

Est ce que cette photo prise lors d'un démontage de ST2000 peut t'aider?

06 avr. 2016

je sais pas si c'est un ST2000 mais tu as vu la petite étiquette sur ta photo ?
c'est marqué ST1000
delà à dire que les cartes sont identiques avec seulement la puissance qui change ........

06 avr. 2016

Oui je suis sur que c'était un ST2000 que j'ai réparé pour un copain l'année dernière

05 avr. 2016

je t'ai envoyé un mp ce sera plus facile pour échanger et ne pas polluer avec tous les échanges, et quand ce sera réparé tu pourras mettre les photos sur le fil
ça va remarcher un jour mais à voir quoi d'autre a souffert du bain ? ...
nettoyer la plaque à la brosse à dent sera pas du luxe pour nettoyer les dépôts qui peuvent créer des micro courts circuits

06 avr. 2016

jfrancois oui c'est exactement la même carte
engrenages, moteur et soft différents, pour le soft les 2 versions sont dedans
