Plan électrique Océanis 323

Bonjour
J' ai un Océanis 323 et malgré de nombreuses demandes auprès de Beneteau via mon concessionnaire on ne m' a jamais fournir le plan électrique de ce bateau.
Quelqu' un l'a-t-il eu ?? et pourrait-il m'en faire profiter ?
Merci d' avance
Pierre VINCENT

L'équipage
26 nov. 2021
26 nov. 2021
0

Salut Litoria,
Sur ce bateau sur la partie 12vcc puissance, n'aurais tu pas 1 guindeau, 1 batterie moteur, 2 batteries services et 3 CC, avec:
1cc commun -12v (à gauche),
1cc +12v moteur (au milieu)
1cc +12v services (à droite)
Mamita


13 déc. 2021
0

Bonjour,
J' ai une batterie moteur une de servitudes un guindeau un pilote un frigo etc. je souhaite faire des modifications électrique et je n' ai aucun schéma de ce bateau et beneteau ne diffuse pas ce plan.
Que faire ?


13 déc. 2021
0

Re Litoria,

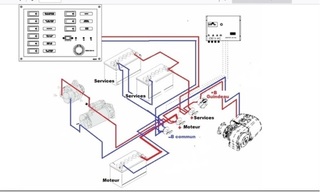

Dans mes "archives", et sous réserves, j'ai bien un schéma dont je ne me rappelle plus l'origine...
Mais ce n'est que le schéma puissance, indépendant de celui des services.
Si ca peut t'aider....
Mamita


13 déc. 2021
0

Mamita, merci pour cette info qui répond partiellement à ma demande mais c' est mieux que rien. je vais l' utiliser.
Si tu as d' autres pistes n' hésites pas
Cordialement


13 déc. 2021
0

Mamita, merci pour cette info qui répond partiellement à ma demande mais c' est mieux que rien. je vais l' utiliser.

J' ai un peu de mal à agrandir et à lire ton image, y a t il une solution pour que tu me l' envoi en PDF , merci.

Si tu as d' autres pistes n' hésites pas
Cordialement


13 déc. 2021
0

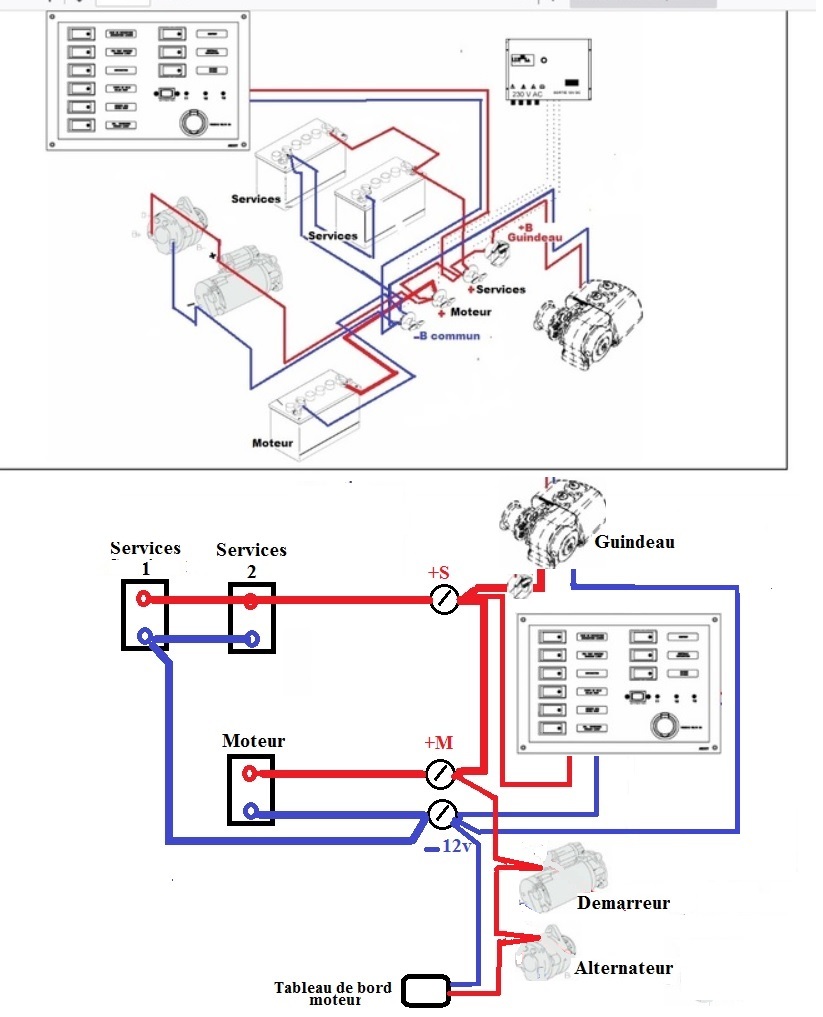

Re,
Ben au départ ce n'est pas terrible comme modèle ! En plus, c'est moi qui ait mis les couleurs car autrement c'est pratiquement illisible....
Essaie de cliquer 2 fois sur la photo.
Mamita


13 déc. 2021
0
