Pilote ST 2000

Bonjour à tous,
Quelqu'un a t'il déjà remplacer les prises males et femelles sur un pilote Raymarine ST 2000 ?
Comment est montée la prise male ? Y a t-il une soudure à faire?
Cordialement

Meteor38

29 mai 2016

Tous
Non lu

Bonjour, Le mien étant récent, je n'ai pas eu ... (MOBY)16 juin 2020

Je te remercie pour le schéma, mais la question... Meteor3829 mai 2016

Génial merci beaucoup. Avec quel outil tu démo... Meteor3829 mai 2016

Il y a une bague crénelée, 4 "crénaux", à dévis... Virgule ,16 juin 2020

de mémoire, tournevis, 1 ou peut être 2 .. Virgule ,29 mai 2016

Bonjour, n'utilisant que l'alimentation, j'ai ... Virgule ,29 mai 2016

Bonjour, Il faut utiliser le capuchon de prise... Yann16 juin 2020

Merci je suppose que tu parle du capuchon de l... Meteor3829 mai 2016

Mais comme le dit "Virgule", n'utilisant aucune... Yann29 mai 2016

(MOBY)

29 mai 201616 juin 2020

Bonjour,

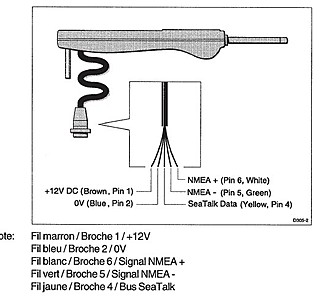

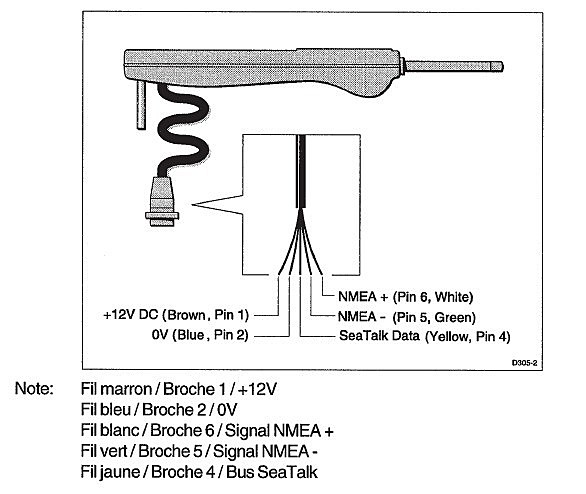

Le mien étant récent, je n'ai pas eu le plaisir d'avoir à refaire les prises, si tu n'as pas le manuel utilisateur, le branchement est le suivant.
Gégé

2016-05-29_142248.pdf

Répondre

Meteor38

29 mai 2016

Je te remercie pour le schéma, mais la question que je me pose est la suivante :

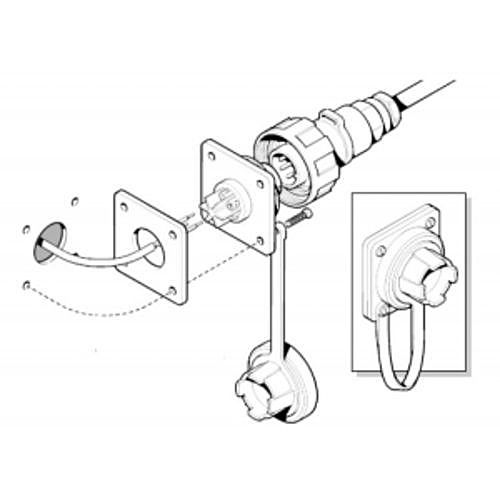

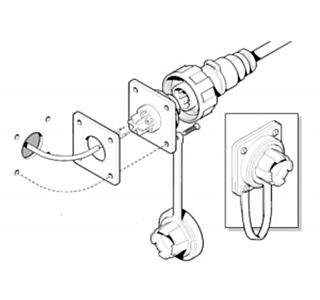

Comment démonter la prise….. j’ai desserré l’écrou en plastique et je ne vois pas comment ouvrir la prise et faudra -t-il ressouder les fils aux 6 plots ou bien ceux-ci sont ils vissés ?

Répondre

Meteor38

29 mai 2016

Génial merci beaucoup.
Avec quel outil tu démonte la bague, j'ai essayé avec une paire de ciseaux mais la mienne est bloquée

Répondre

Virgule ,

29 mai 201616 juin 2020

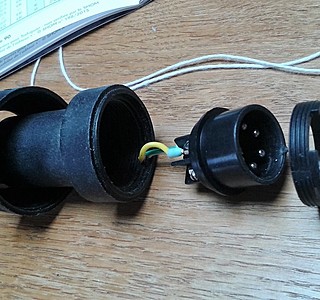

Il y a une bague crénelée, 4 "crénaux", à dévisser puis la partie interne vient et il suffit d'un tournevis pour démonter...

Répondre

Virgule ,

29 mai 2016

de mémoire, tournevis, 1 ou peut être 2 ..

Répondre

Virgule ,

29 mai 2016

Bonjour,
n'utilisant que l'alimentation, j'ai changé par une prise à 2 fiches, moins chère et plus solide, le + et le -. Emm

Répondre

Yann

29 mai 201616 juin 2020

Bonjour,
Il faut utiliser le capuchon de prise en l'inversant pour s'en servi comme démonte prise.
Un peu confus comme explication, désolé.
:reflechi:
Yann

Répondre

Meteor38

29 mai 2016

Merci
je suppose que tu parle du capuchon de la prise femelle.
Car le capuchon de la prise male ne fait pas l'affaire.
je ne peux pas voir la prise femelle car le bateau est un peu loin pour le moment.
merci

Répondre

Yann

29 mai 2016

Mais comme le dit "Virgule", n'utilisant aucune info venant d'un autre instrument, j'ai changé ma 6 broches par une simple 2 broches.
Yann

Répondre
