pilote automatique

Bonjour,

Je viens d'acheter un voilier équipé d'un Pilote Auto Simrad TP 20 - Les connexions sont toutes débranchées - Pouvez-vous m'indiquer où brancher le + et le - par rapport à l'ergot de la prise ronde ?

Merci

Rico

L'équipage
26 déc. 2006
26 déc. 2006
0

avec un metrix
regarde d ou vient le positif depuis la batterie , c est tout

26 déc. 2006
0

simrad tp 20
J'ai bien repéré le + mais je n'ai pas le schéma de cablage

26 déc. 2006
0

simrad tp 20
Merci
Je vais tester

27 déc. 200616 juin 2020
0

je ne connais pas ce modèle
mais je suppose que c'est un héritier de l'ancienne gamme Navico .
Ces derniers étaient protégés à l'entrée contre les inversions de polarité par une diode .
En cas d'inversion, cette diode a pour effet de faire sauter le fusible extérieur si il y en a un .
Donc tester toutes les combinaisons en aveugle n'est pas le meilleur plan !

27 déc. 200616 juin 2020
0

et puis il y a aussi

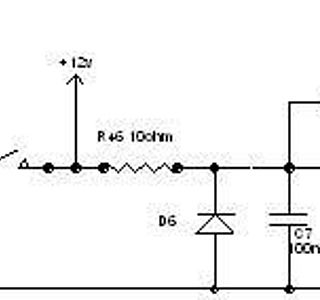

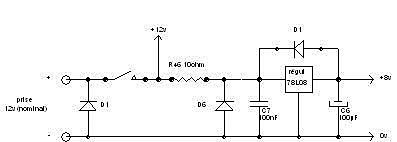

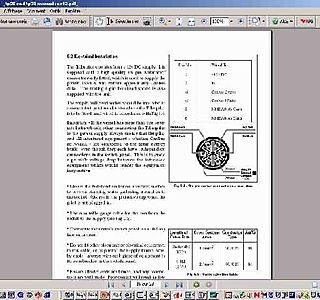

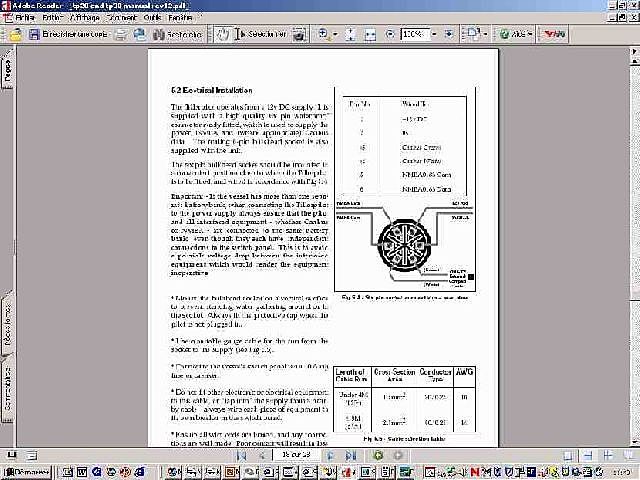

le mode d'emploi avec le schéma de câblage de la prise sur les sites Simrad

27 déc. 2006
0

non pas la batterie

d'accord tu as bien fait de tester la batterie mais c'est la prise du pilote qu'il faut tester .Car tu peux tres bien avoir des pertes de courant ou pas de courant du tout.

Alors par contre sur le prise de mon TP30 quej'ai sous les yeux je n'ai que 3 broches .

josé

26 déc. 2006
0

il n'y a que deux posibilité

tu mets les fils dans la prise , il faut verifier que le courant arrive bien et tu fais un essai avec le pilote si ça marche pas , inverse les fils.

Il faut avoir 12v au mini en dessous ça ne fonctionne pas .

josé

27 déc. 2006
0

J'ai testé la batterie elle sort du 12,5 volts
En testant toutes les combinaisons possibles :
- pas de led qui s'allume
- pas de réaction du PA

Il va probablement aller faire un tour au SAV SIMRAD

27 déc. 200616 juin 2020
0

voir chez Simrad USA
La doc du pilot sur le lien suivant

www.simradusa.net[...]dex.php

La cablage de la prise est dedans.

Cdlt.
Alain

27 déc. 2006
0

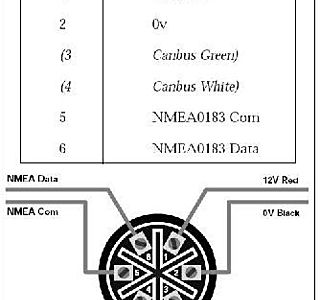

Sur TP 30
borne 1 cable Maron + 12 V
borne 2 cable Bleu 0 V
borne 3 cable vert Corus
borne 4 cable blanc Corus
borne 5 cable noir NMEA ref
borne 6 cable Jaune/Vert NMEA data.
