Pièces régulateur d'allure Monitor (Scanmar)

Bonjour,

Je suis à la recherche de pièces détachées pour réparer mon régulateur d'allure, qui a souffert pendant ma dernière traversée de Gascogne...

Sur le site de Scanmar International il ne semble plus y avoir de pièces de rechange. Dans la rubrique "monitor parts and accessories" Je tombe sur le message suivant:
"Please be patient as we make additional Monitor parts available through our store. In the interim, contact our office for assistance with parts"

Avez-vous d'autres sources pour ce type de régulateur d'allure ?

Je vous enverrai une photo de la pièce qui s'est détachée, c'est un engrenage en haut entre l'aérien et la tringle qui part vers le bas...

Merci !

Camille.

L'équipage
06 nov. 2020
06 nov. 2020
0

C'est un petit atelier .
Envoies leur un mail .


SailCamille:Ok !Tu as déjà été en lien avec eux ? Tu pense qu'ils ont du stock en pièces détachées ?J’espérais éviter un mail en anglais, mais je vais m'y coller :)·le 06 nov. 15:54
06 nov. 2020
0

Pour le Monitor les seule pièces mobiles pouvant poser un problème d'approvisionnement rapide seraient a priori les engrenages en bronze coulé (auquel cas il faudrait peut être trouver un atelier de mécanique sachant recharger et usiner le bronze) . Sinon il vendent un kit spécifique de pièces d'usures (aux cotes US).


lolapo:Je crois que les engrenages sont en inox maintenant ??·le 06 nov. 16:57
06 nov. 2020
0

J'y etais il y a un moment.
Demandes perso , ici, pour la traduc.
Je t aiderais bien mais pas les elements. Scans.
Je les ai telecharge récemment mais supprimé car plus besoin.
C'était sur un vieux monitor.
Et il y avait peut être la piece que tu recherches.
Peut être qu outremer peut taider avec les references.


06 nov. 2020
0

Top ! Je retourne lundi sur le bateau, je ferai des photos et j'essayerai de définir plus précisément ce que je cherche :)
Je reviens vers vous...


12 nov. 2020
0

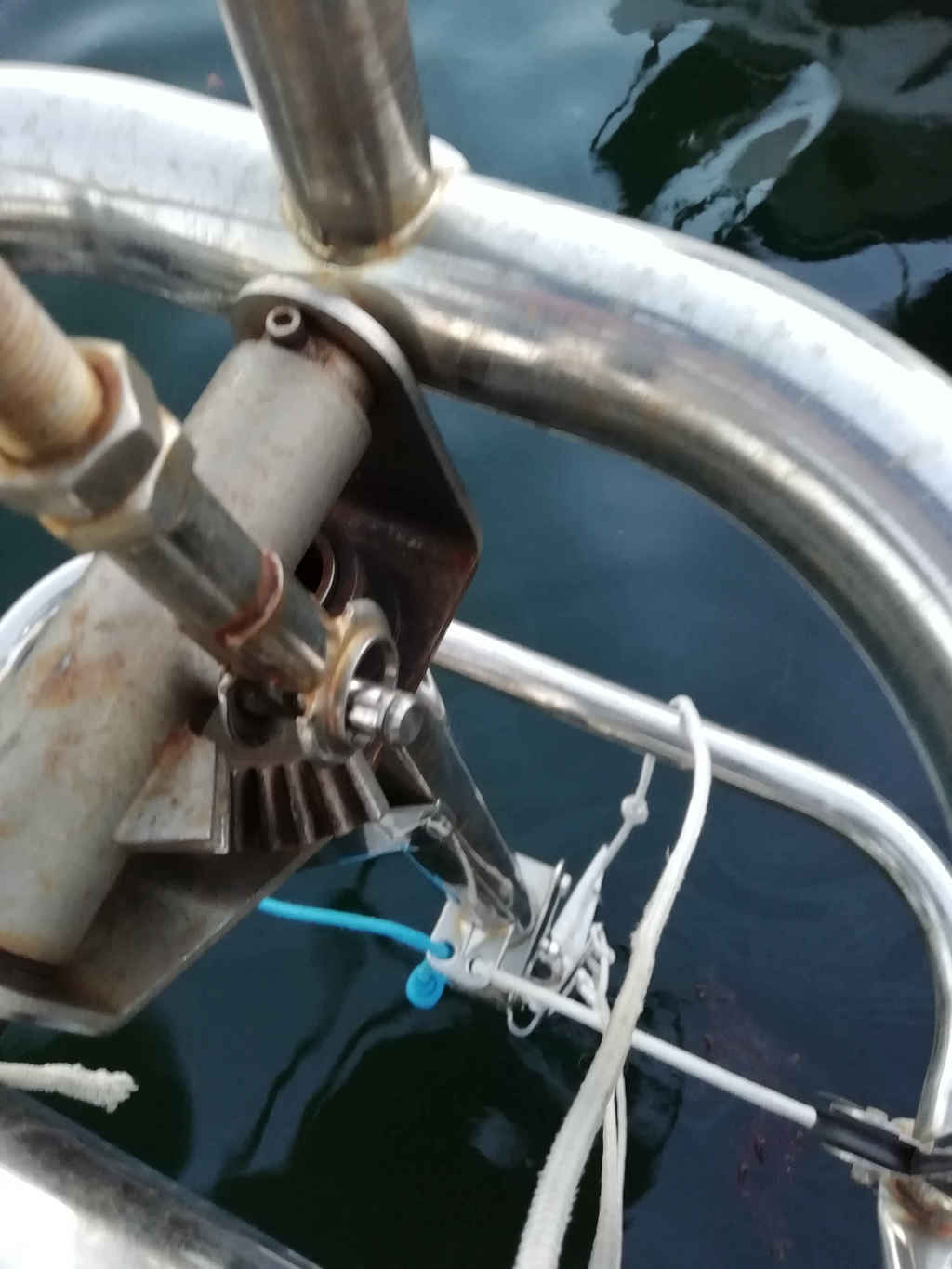

Avec un peu de retard, voilà les photos !

Comme on le voit, il manque une pièce de liaison entre la petite tige horizontale (qui va vers l'engrenage qui fait pivoter le plan hydro) et la grande tige verticale, qui vient du haut, de l'aérien.

Si vous connaissez le vocabulaire technique pour ces pièces en anglais, je pourrai ensuite me débrouiller pour envoyer un mail à Scanmar.

Pensez-vous qu'il soit possible de trouver ça chez un fournisseur en France ? J'ai peur de payer plus cher un frais de ports qu'en matos lui-même...

Ou bien, peut-être que je peux bricoler quelque chose en téflon ?


lolapo:Roulements = bearingsIl me semble manquer un truc qui fasse levier et tourner l'engrenage. Je crois qu outremer possede un monitor.·le 12 nov. 20:24
12 nov. 202012 nov. 2020
0

c(est pas un genre comme ça ?
www.123roulement.com[...]-DUNLOP


Ebraball:Oups…On a écrit en même temps !·le 12 nov. 19:02
12 nov. 2020
0

je pense qu'une bête rotule en inox ferait l'affaire, à commander en fonction du diamètre du levier.
www.123roulement.com[...]-SIL06C


12 nov. 2020
0

Une rotule, tout à fait !

Encore faut-il trouver le bon diamètre et le bon système de fixation... J'ai l'impression que les modèles au-dessus ne s'adapteraient pas si facilement.


12 nov. 2020
0

il suffit maintenant de prendre les cotes ...


12 nov. 2020
0

Normalement vous devez disposer de tout le descriptif détaillé et référencé associé à la documentation.
La rotule est une pièce classique en mécanique. A défaut d'être fourni par Scanmar qui à mon époque répondait Très rapidement, dans le cas particulier il suffirait d'avoir ou de faire usiner une pièce en boulle ou tonneau en plastique dur et percée à la cote de l'axe. Scanmar vendait aussi le nécessaire de pièces de rechange d'autant plus utiles que les cotes étaient américaines


12 nov. 2020
0

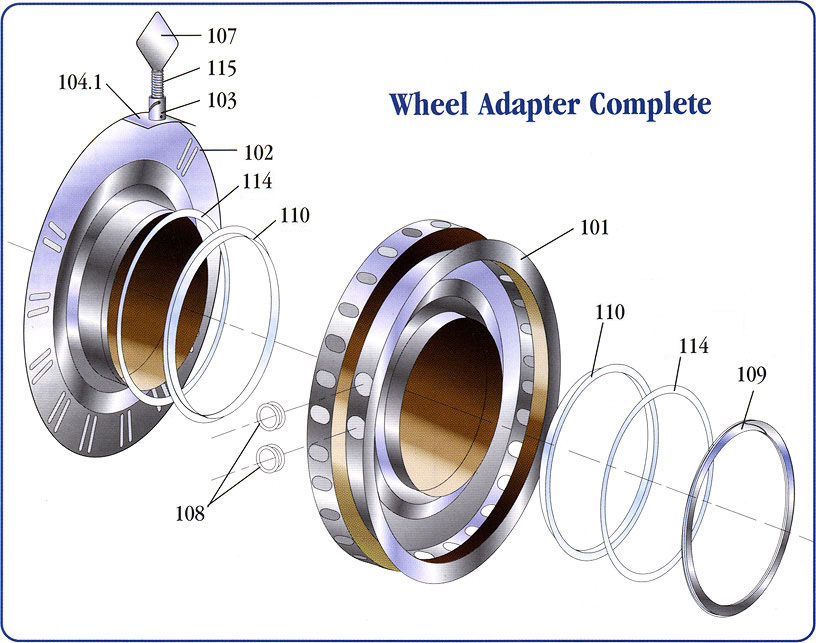

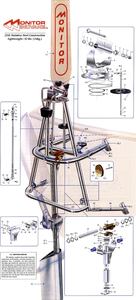

En PJ les éclatés du Monitor (agrandir les images). Sur le site de scanmarine vous avez tous les détails (image et nomenclature). La pièce en cause doit avoir été tirée d'un rond.



12 nov. 2020
0

Merci Outremer !


lolapo:Regardes bien le détail. Pour moi , il y a une pièce manquante. Et pas seulement le.bearing qui est.juste une piece plastique mais un petit levier.·le 13 nov. 01:30
SailCamille:Si je comprends bien, il me manque les éléments:75 Actuator Shaft Washer (x2) 55 3/8" Snag Ring54 Actuator Shaft Bearing·le 13 nov. 09:21
13 nov. 2020
1

Cette pièce est l'homologue de celle à l'autre bout de biellette réglable de la transmission des mouvements du très sensible aérien Gianoli (aérodynamicien qui travaillait avec René Couzinet).
Un régulateur repose sur des principes TRES simples, mais TRES bien mis en oeuvre, quand c'est un BON régulateur.
Il suffit de bien analyser l'appareil aidé des schémas. On doit minimiser les frictions surtout pour la partie aérienne, l'immergé développant une force importante.
Toutes les pièces sont en mesures US.
Pour la pièce en question à défaut de sa rechange ou sa copie on doit pouvoir peut-être en fabriquer une directement in situ avec de la pâte à l'araldite vendue en baton polymérisable et qui devient très dure en 10mn (protéger le métal de l'adhésion).


13 nov. 2020
1

En fait c'est l engrenage supérieur qui fait directement levier. Donc rien de perdu juste le bearing à faire fabriquer.


14 nov. 2020
0

J'ai démonté la tringle aujourd'hui pour récupérer la pièce identique qui est à l'autre bout. Comme ça j'ai exactement le modèle de ce que je dois fabriquer.
Je crois que je vais essayer de la tourner (j'ai accès à un tour à métaux) en téflon, ou sinon adapter un tube Inox du bon diamètre...
Je vous enverrai une photo quand ça sera remonté !
