Pièce pour guindeau

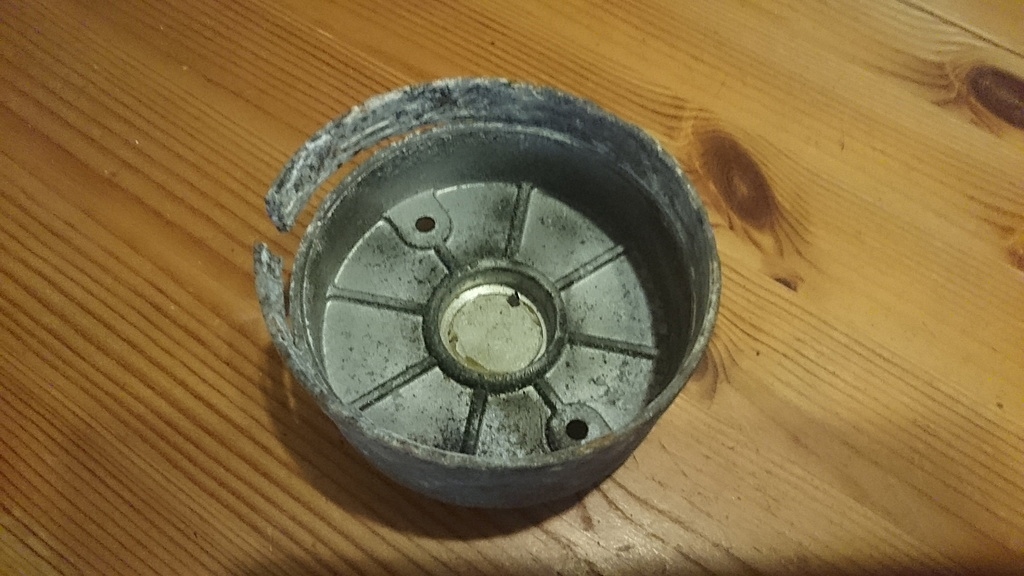

J'ai démonté mon guindeau. La photo parle d'elle-même...
C'est un lofrans x1 project
Le culot en aluminium est mort et à remplacer, sauf que évidemment, ça ne se détaille pas... une idée ?
Merci d'avance

L'équipage
26 déc. 2016
26 déc. 2016
0

tu en fabrique un avec un cul de bouteille en plastique ou en pvc
il faut chercher le bon diamètre
alain

26 déc. 2016
0

Merci Fritz, c'était bien mon idée, mais c'est pas simple à réaliser, parce que le fond, pas plat, sert de butée.
Autre question: vous l'entretenez comment, votre guindeau? le mien n'a que 6 ans, et il est déjà en piteux état...

26 déc. 2016
0

Et dans le culot, il y a les charbons ?
Si la pièce en alu est simple, tu peux contacter le chef des travaux d'un lycée technique "productique". Il fera faire ta pièce par un de ses prof qui la fera faire par un de ses élèves. Etre patient. Fournir un plan mais surtout le modèle et les pièces à assembler.
Ils ont surement la matière et le prix sera très concurrentiel.
Un prof d'atelier retraité.

26 déc. 201616 juin 2020
0

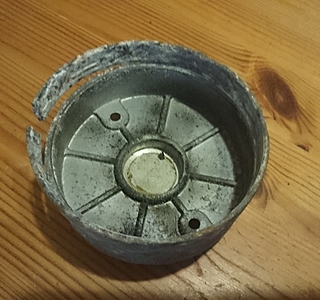

Une petite photo vaut mieux qu'un long discours.
C'est pas super simple, comme pièce. Les charbons sont dans le culot, quand il est en place, et il sert de butée pour l'axe.

26 déc. 2016
0

C'est plus qu'une butée pour l'axe, c'est une portée de roulement qui doit être usinée avec précision et bien coaxiale avec le grand alésage qui vient s'emboiter sur le corps du moteur avec le joint. Pour un tourneur, ce n'est rien à faire, les nervures radiales n'étant pas à reproduire. Je suggère de chercher un tourneur conventionnel (pas à commande numérique) dans les ateliers de mécanique générale ou un bricoleur équipé d'un tour pour le métal.

26 déc. 2016
0

Bonjour,
Peut être garder le fond avec la portée et ne refaire que la liaison avec le moteur en stratifiant à l'époxy ou comme suggéré plus haut avec un tube PVC et un mastic polyuréthane par exemple après traitement de l'alu.
Jean-Charles

26 déc. 2016
0

Peut-être refaire la pièce avec l'imprimante 3D d'un copain ?
Un bon petit exercice pour occuper l'hiver ...

26 déc. 2016
0

Poser la question à Svb marine : www.svb-marine.fr[...]ns.html
Ils m'avaient fourni en 2012 une pièce qui ne figurait pas sur leur catalogue.

27 déc. 2016
0

J'ai obtenu une fourchette pour mon guindeau Quick que je n'arrivais pas à trouver sur internet, par l'intermédaire de SVB. Un mail avec description de la pièce et référence du guindeau. Réponse le lendemain avec le devis et pièce reçue 3 semaines plus tard. Ils sont formidables !

27 déc. 2016
0

Merci, j'ai envoyé un mail à SVB.

28 déc. 2016
0

Comme dit : CetJcL
Bonjour,
Peut être garder le fond avec la portée et ne refaire que la liaison avec le moteur en stratifiant à l'époxy ou comme suggéré plus haut avec un tube PVC et un mastic polyuréthane par exemple après traitement de l'alu.
Jean-Charles

Tu refait la partie cylindrique avec de la feuille d'alu roulée en la tartinant de Loctite EA 3455. À coup sûr ce sera le moins cher.
Bon courage;
