Pièce errante Simrad TP 10

Bonjour à tous,

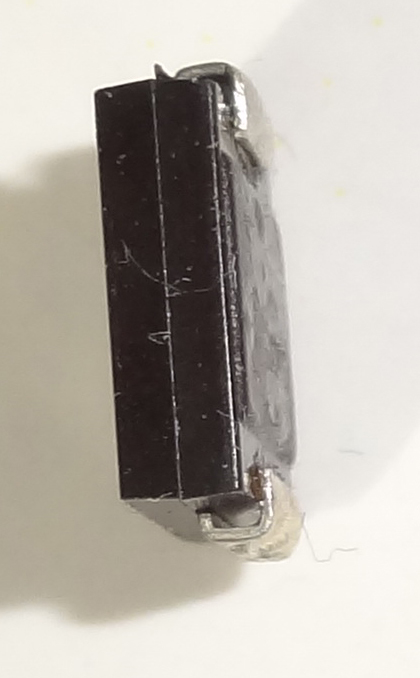

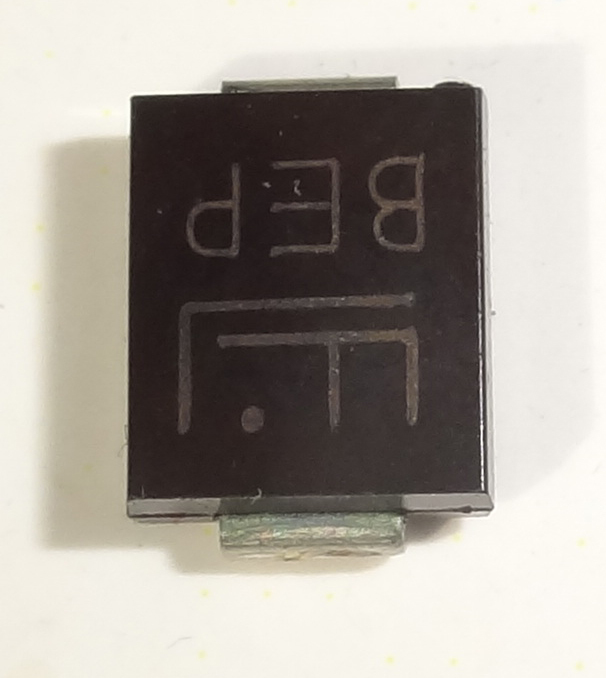

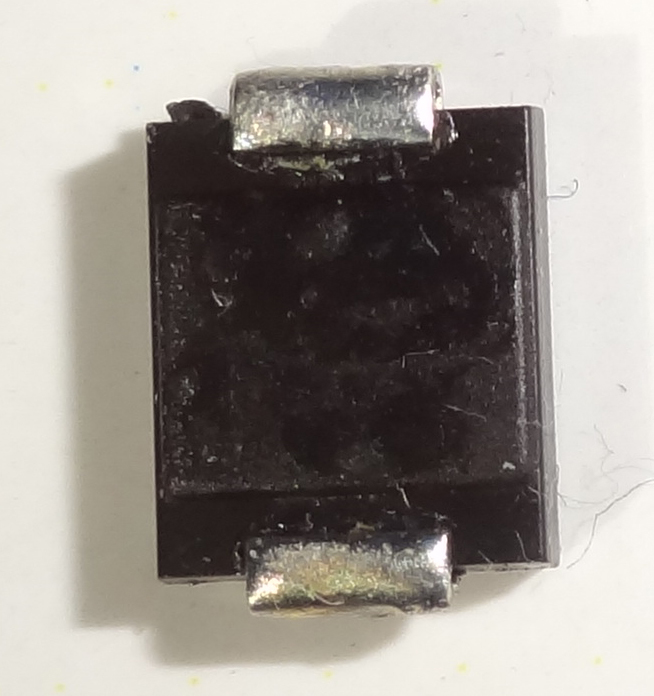

J'ai acheté d'occasion un pilote Simrad TP 10. Il est fonctionnel mais, en le prenant en main, on sent une pièce se baladant. J'ai ouvert le pilote : tout est propre dans la partie principale. Le problème vient de la partie sous les touches qui abrite, je crois, le "compas". En enlevant les 6 vis, je suis tombé sur cette petite pièce se baladant estampillée "BEP" :
enter image description here
enter image description here
enter image description here
Voyez-vous de quoi il s'agit ? Est-elle à souder ou coller quelque part ?
Merci d'avance pour votre aide !

L'équipage
#pilote#simrad#tp10
matelot@40289matelot@40289
25 mars 2022
matelot@40289matelot@40289
25 mars 2022
0

Voici les images. La pièce fait 5x8mm

J-MarcJ-Marc
25 mars 2022
0

Bonjour
C'est une diode TVS (transient voltage suppressor), bidirectionnelle et rapide, utilisée pour protéger l'électronique contre les surtensions. Elle peut dissiper rapidement plus d'un kw pendant des surtensions très courtes. Elle devait probablement être installée en parallèle de la sortie moteur mais on peut aussi en installer sur l'arrivée 12V pour protéger le pilote des perturbations électromagnétiques dont les effets indirects de la foudre.
L'emplacement sur le circuit imprimé devrait avoir un repère commençant par la lettre D

matelot@40289:Merci beaucoup ! Je vais regarder de plus près, mais elle était loin précisément du moteur ou de l'arrivée 12 v.·le 25 mars 2022 15:55
matelot@40289:La pièce est soudée normalement ?·le 25 mars 2022 16:13
Ajouter un commentairePublier
SpiseaSpisea
25 mars 202225 mars 2022
0

Bonjour,

C'est effectivement une TVS. C'est la réference SMCJ16CA (BEP) dans la datasheet ci-dessous:

www.mouser.fr[...]380.pdf

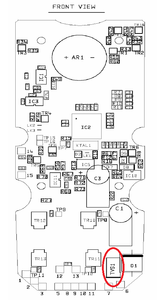

Elle est montée comme illustré.

Il n'y a pas de polarité pour le montage.

Olivier

matelot@40289matelot@40289
25 mars 2022
0

Impeccable, merci ! J'ai trouvé en effet l'emplacement. Reste à réaliser les deux points de soudure qui ne seront pas évident a priori...

J-Marc:Si tu n'as pas un fer à panne fine, essaie de trouver un amateur d'électronique dans ton entourage. Si tu n'en con nais pas, cherches un fablab dans ton coin sur internet . ·le 25 mars 2022 19:30
matelot@40289:Merci, Jean-Marc : j'ai réussi l'opération à l'aide d'un fer adapté. J'ai tout remonté et tout fonctionne.·le 27 mars 2022 16:59
Ajouter un commentairePublier
