petits silent-blocs

dans le cadre du plan quinquenal de réfection de ma barque, j'en suis aux pompes (cale et eau douce)

Le montage d'origine est particulièrement soigné avec les pompes fixées sur une "étagère" montée dans un coffre sur des supports métalliques mais - astuce - entre les deux 3 silent-blocs de petite taille (diamètre 30)
la pompe de cale était elle aussi montée sur des silent-blocs encore + petits (diam 20)

A votre avis, dans quel type de commerce (détail ou grossiste) pourrai-je trouver des silents blocs de cette taille, les fournitures pour auto ayant des modèles trop gros et ceux pour disque dur de pC un peu petit :-D

Des lumières SVP Merci

L'équipage
31 mar. 2008
31 mar. 2008
0

Un début
je ne sais pas i cela peut correspondre à ce que tu cherches : fr.farnell.com[...]lts.jsp

31 mar. 2008
0

bloqueurs de portes
as-tu pensé aux objets qu'on visse au sol pour empêcher que les portes ne percutent les murs. C'est en général en caoutchouc très épais, je pense que ça peut faire l'affaire.

31 mar. 2008
0

Tuyau en...

...caoutchouc , genre durite moteur ; couper 4 bouts de 2 ou 3 cm , faire deux trous diamétralement opposés au milieu , vis rondelles écrous , ajuster la taille de tout ça à l'effort à fournir , en les positionnant en biais dans chaque coins de la plaque support ou autre pour éviter de " rouler" ça doit faire des silent blocs pas plus cher que chez le marchand !!

Bon si on cherche l'esthétique ... on peut toujours les peindre ! :-)

Phil.

01 avr. 2008
0

Ah bah...
Moi je suis encore pire en dessin... :oups:

Par contre j'ai souvent fabriqué des silent blocs à base de tuyau comme décrit, justement pour des pompes, ça marche très bien, ce n'est pas cher et on peut même utiliser de la visserie inox ! ;-)

[color=blue]_/)[/color]

31 mar. 200816 juin 2020
0

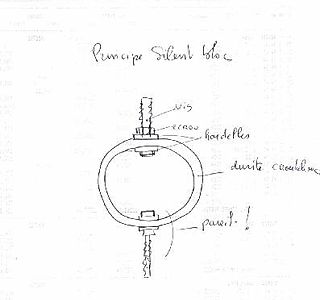

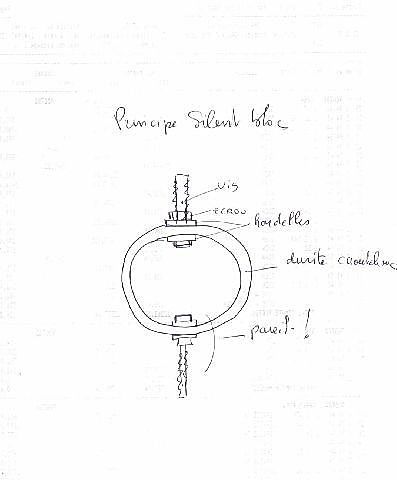

Un dessin ...

...mais je suis pas bon en dessin ...

31 mar. 2008
0

en général,on trouve ça chez les fournisseurs
de matériel poids lourds ou industriel

il suffit de lire la liste des agents paulstra

amicalement

www.solutions-elastomeres.com[...]ai.html

www.paulstra-vibrachoc.com[...]/

31 mar. 2008
0

Merci les Matheux...
Bonjour JP,
Merci pour ces liens.
J'ai sur mon voilier de 10 M, une Aérogene 6 d'un poids de 10 à 12 kgs, située à plus de 4 M au dessus de l'eau.
Pour l'isoler, j'ai installé 3 diabolos silent-blocs. MAIS, par mer agité, le ballant est si prononcé que je suis obligé de renforcer la jonction des deux plaques inox emprisonnant ces trois diabolos.
Ils sont donc inadaptés.
Sur les tableaux des sites, les datas sont pour moi en volapuk.
Si un spécialiste pouvait me conseiller, cela me permettrait de diminuer les vibrations induites par mon bricolage de sauvegarde.
A vos calculettes! D'avance Merci.

31 mar. 200816 juin 2020
0

Diabolos de planche à voile
Je ne sais pas si ce sont les mêmes que tu as monté, ce sont des Nautix, mais j'en ai 4 avec une Aerogen 4, la photo est celle du montage d'un copain que j'ai copié zt aucun souci, maintenant pour lui comme pour moi le montage est fait à partir de l'arceau, si c'est un mât à 4 mètre de haut le problème est peut-être différent, surtout avec une Aéro 6.

31 mar. 2008
0

petits silent bloc
tu vas chez renault ou un norauto (ils en ont encore eux )

et tu demande des silent bloc de pot d'échapement de 4L

ils font 20mm de diamètre environ et 30mm de long (caoutchouc)

et ça ne vaut pas bien cher ;-)

31 mar. 2008
0

Tronçonneuses
Sur les tronçonneuses thermiques tu as des petits silentblocs qui filtrent les vibrations entre la machine et la poignée, à acheter chez un bon réparateur motoculture de plaisance.

31 mar. 2008
0

Petits silent-blocs (20mm de diam)
Pour ma pompe, j'ai utilisé .... des rondelles (+ou- 1,5cm)de bouchon synthétiques de bouteilles de vin avec une rondelle inox.
Attention à la qualité ... du bouchon ,pas du vin.
:alavotre: :alavotre:

31 mar. 2008
0

va voir chez RS
Rubrique mécanique et outillage
sous-rubrique composants mécaniques

il y a des chances que tu trouves ton bonheur.
radiospares-fr.rs-online.com[...]on.html

01 avr. 2008
0

Goudspide a raison
les silent-blocs d'échappement de 4L ou R5 conviennent tout à fait pour ce genre de montage (ça ressemble à des diabolos de planche à voile en plus petit). Il faudra cependant tenir compte que les parties métalliques ne sont pas en inox.

01 avr. 200816 juin 2020
0

petits silenblocks
Salut à tous
Bsr nautilus,
Ci joint des exemples de petits silenblocks que j'ai retrouvé dans ms archives: il semblerait que tu es tous les choix !
Amicalement
Daniel

01 avr. 2008
0

thanx a lot
pour vos infos
YAPLUKA chercher

01 avr. 2008
0

Gracias
Mes trois silent-blocs trop souples font h: 40mm,
Diam maxi 43mm, Diam mini: 28mm.
J'aimerais trouver à peu prés les mêmes mais en plus costauds, j'ai eu trop peur de voir mon engin s'envoler par mer agitée contre le vent.
