petite table sur l'épontille d'un petit kirié de 5m

salut à tous,
je souhaiterais avoir des renseignements sur la fabrication d'une petite table coulissante à fixer sur l'épontille de mon canot.

L'équipage
18 fév. 2013
18 fév. 2013
0

bsoir et que desire tu savoir ????

18 fév. 2013
0

salut,j'aurais besoin de conseil sur la fab de la fixation pour cette table

18 fév. 2013
0

je souhaiterais qu'elle coulisse sur l'épontille pour la remonter sur le plafond de la cabine!

18 fév. 201318 fév. 2013
0

tu fabrique ta tble ,tu met un verrou en dessous ,fait trou dans l'epontille et des qu'arriver a hauteur op verrou et de meme sur le dessus ,sinon bague de serrage

18 fév. 2013
0

le Jouet 22 est équipé comme çà

un manchon sur l épontille, des perçages pour une goupille de réglage en hauteur
grâce a l encoche dans la cloison à tribord, la table peut pivoter à 180 °


18 fév. 2013
0

sinon tu peut realiser une belle piece mais se sera plus technique mais tres joli
genre tube qui entoure epontille avec quatre bras qui suporte ta table dedans sertisage d ' ecrou ou serait installer deux voir trois boulon a tete papillon qui maintiendrait ta table en hauteur pas serrage

pour les bras pas en angle droit mais legerement courbé

18 fév. 2013
0

ola l'odyssee cmt va pas parti au antilles :mdr:

18 fév. 2013
0

je n'ai encore rien planifier mais l'idée est d'avoir la table axer par rapport au tube de l'épontille et un support en croix qui d'une part fixerais les 2 moitiés de la table et rendrait donc le tout rigide, d'autre part cette croix serait fixer sur un anneau coulissant bloquer par 2 vis papillons!
voila en gros l'idée mais je ne vois pas trop comment fixer cette croix à l'anneau coulissant. Aurais tu une idée ou une autre façon de rendre cette table coulissante?

18 fév. 2013
0

au lieu d un anneau, un bout de tube rond sur lequel tu soude 2 ou 4 equeres

18 fév. 201318 fév. 2013
1

@ ghost

non !!! ce soir c est !! l antilles

18 fév. 2013
0

en quel matiere veut tu le faire soit bois et sait coller :inox et rivet ou souder : alu rivet ou souder

18 fév. 2013
0

sur cette annonce, on voit le manchon et les deux "equeres soudées "

www.leboncoin.fr[...]302.htm

18 fév. 2013
0

soit y avait trop de houle samedi ,ou je voit pas bien ,sait a moi qu'il faudrait les l entilles
on dirait le triangle qui va sur l'avant
:reflechi: :lavache:

18 fév. 2013
0

en effet la table pivote vers l avant sur le jouet 22
elle est en porte à faux d un seul coté de l épontille
et elle se remonte aussi contre le plafond du carré ( je me la suis souvent prise ds la tronche en position haute )

18 fév. 2013
0

merci les gars, l'idée de la table sur le jouet peut être une bonne idée mais j'aimerais voir dessous la table comment tout ça est fixé et et le système qui permet de la coulisser et la bloquer au plafond

18 fév. 2013
0

c est tout simple
un tube rond de environ 15 cm qui coulisse sur l épontille, et maintenu par une goupille qui traverse l épontille ( ou une vis de serrage )
2 ou 4 équerres soudées pour y visser un plateau bois

tu devrais pouvoir trouver plus d images sur ton ami GOOGLE

18 fév. 2013
0

en fait j'aimerais bien une photos de cette fabrication pour me rendre un peu plus compte

18 fév. 2013
0

je n ai plus ce bateau
je ne peut pas te faire de foto

18 fév. 2013
0

bah justement pas si simple sur google de trouver une fab concrète de ce système ou d'un autre!!

18 fév. 201316 juin 2020
0

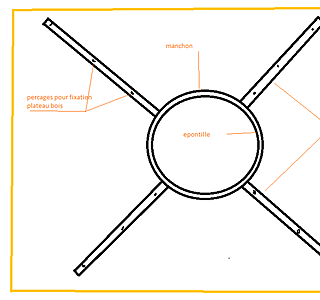

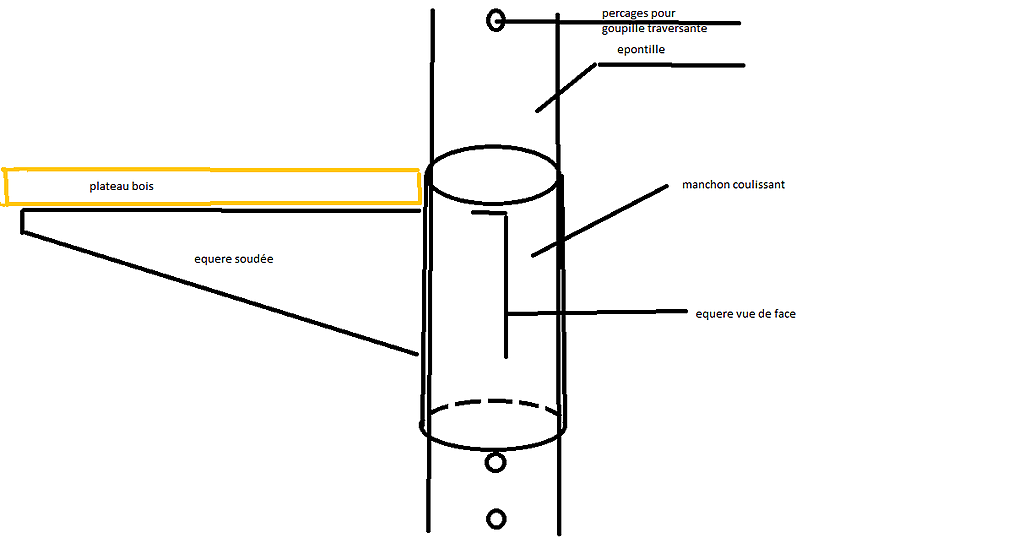

j ai fait de mon mieux pour le croquis

18 fév. 2013
0

nikel ce croquis mais comment tu fais pour passer le tube sans démonter l'épontille?

18 fév. 201316 juin 2020
0

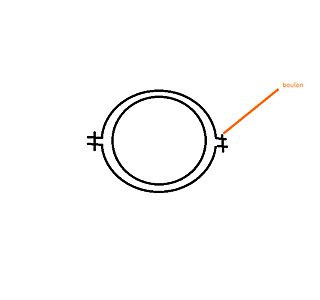

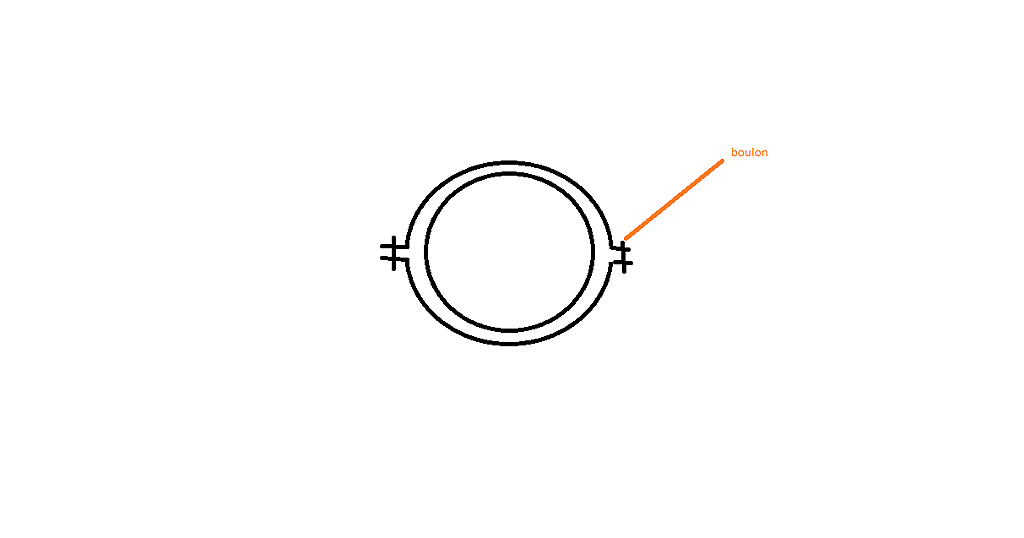

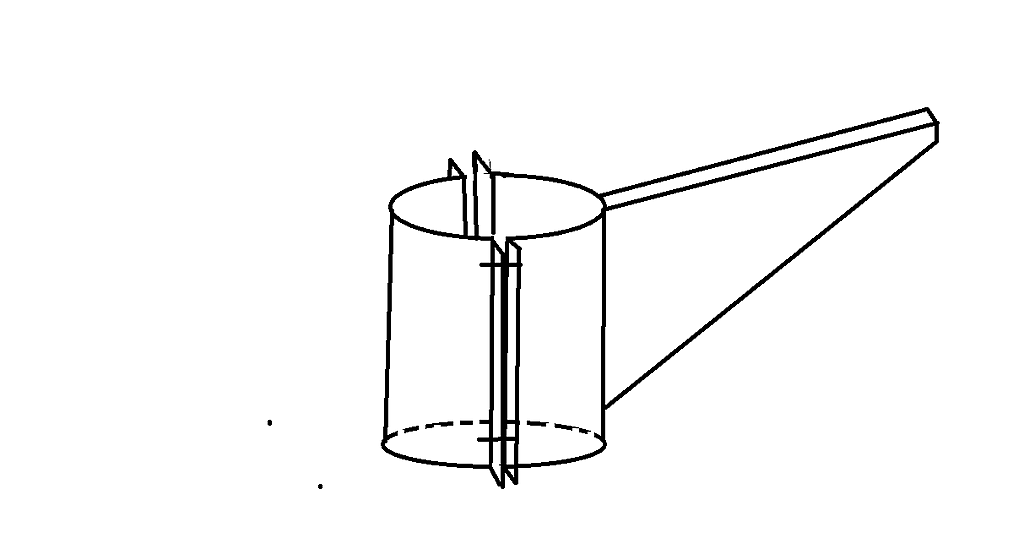

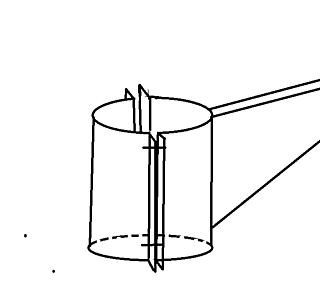

si l epontille ne se demonte pas , tu fait deux "coquilles "

19 fév. 2013
0

merci bien pour les renseignements et les dessins.ya plus ka

19 fév. 2013
0

merci bien pour les renseignements et les dessins.ya plus ka

19 fév. 2013
0

tiens nous au courant
peut etre d autres idées
