Perkins 4108, c'est quoi ces sondes?

Bonjour toutes, tous,
cette annee, c'est decidé, je prends serieusement en main mon moteur: un Perkins 4.108 ligne basse, refroidissement direct, monté d'origine sur mon Sun Fizz de 1981.
On va repartir de la base: remettre à jour le circuit GO, faire la vidange de l'inverseur Hurth HBW 10, changer le joint spie de cette pompe à eau qui fuit, faire reviser alternateur et demarreur, et certainement checker le reglage des culbuteurs.
Mais il y a autre chose: mon tableau electrique a l'allure d'un plat de nouille oublie par Lucie et devenu relativement inoperant (pression d'huile, Temperature, horametre), et j'aimerai retirer les cables a partir des sondes elles-memes.
Je vois 2 sondes à babord, sous la pompe d'injection, 1 sonde à tribord au dessus en arriere de l'alternateur.
Or les manuels disponibles sur internet (voir la liste sur le site STW):
1/ ne montrent pas les photos de mon type de moteur,
2/ ne mentionnent pas la localisation des diverses sondes, ni n'expliquent ce que sont les qques inserts sur le bloque qui ne sont pas les organes principaux.
Quelqu'un saurait il me dire:
- ou trouver les sondes de pression d'huile, de temperature, l'horametre,
- un descriptif fully exhaustif de ce moteur, voir un manuel/des photos amateurs!
merci!

L'équipage
10 fév. 2016
11 fév. 2016
0

Bonjour,
Le plat de nouilles est l'état naturel du câblage du tableau électrique du 4.108. Faut pas en avoir peur!!!
Les mauvais contacts que j'ai pu avoir sur les éléments que tu cites provenaient des cosses faston sur les capteurs. Un petit resserrage de celles ci accompagné d'un coup de bombe suffit pour ramener un bon fonctionnement.
Sur mon 4.108 de 1984 à échangeur:
Thermocontact (alarme température): dessus de la culasse à l'avant à coté du calortsat.
Thermomètre d'eau: A l'arrière du moteur, difficile d'accès.
Manocontact de pression d'huile: sous la pompe à injection.
Horamètre: pris sur le 12 V après contact
PL

11 fév. 201616 juin 2020
0

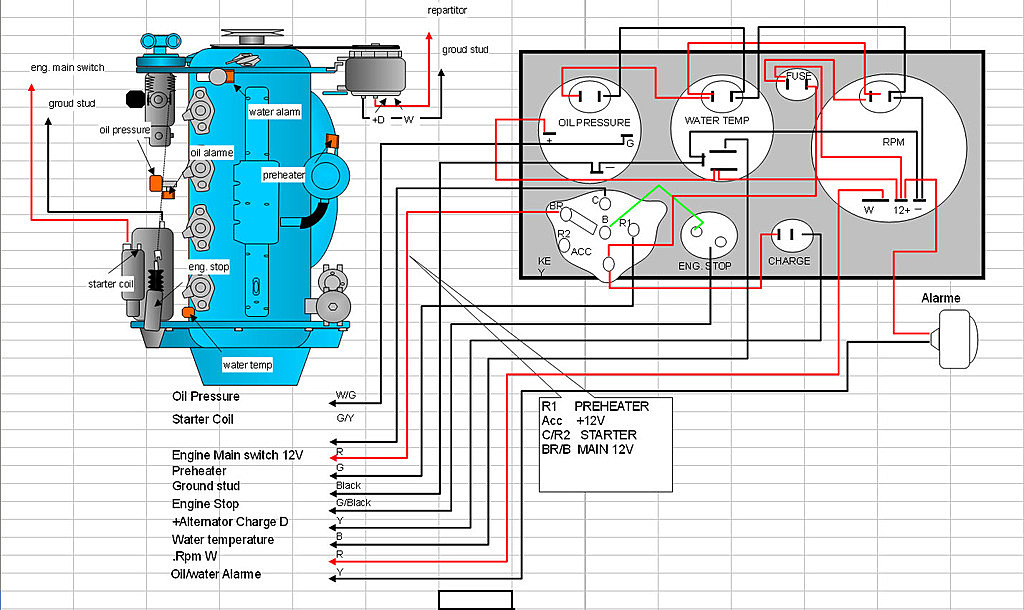

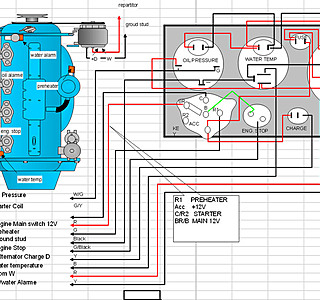

J'ai retrouvé ça, ça peut t'aider... Pompé je ne sais où... Merci au dessinateur.
PL

11 fév. 2016
0

Merci Beaucoup.
J'ai en effet trouve sur l'un des fils le fichier excell dont est issu le plan fourni. super job d'heonaute en effet.
selon toi, est il possible de tirer directement les fils de sonde vers le tableau, et se passer de la boite à relai qu'on trouve sur une plaque rapportee derriere l'alternateur?

11 fév. 2016
0

Je n'ai aucune boite à relais derrière l'alternateur...
Les fils proviennent directement du sac de nouilles.
PLL

11 fév. 2016
0

Le même en Français.
