PB connexion E120 Raymarine à la place d'un C80 : Help!

salut a tous,help...
je n’arrive pas a brancher le e120 raymarine a la place d’un c80.

la prise sea talk qui va du traceur au multi st 60 graphic (puis sur les autres instruments et pilotes deja connectés) n’est pas la meme,je l’ai et je l’ai connectée pour avoir d’un cote l’ancien seatalk et de l’autre le seatalk alarm.
elle passe de la prise demi lune a 3 fil ( rouge jaune tresse) a la prise cylindrique a 6 pins en circonference qui se branche sur seatalk alarm out.( 3 eme photo)
j’ai connecté le demilune rouge jaune tresse sur rouge jaune noir de la sea talk alarm out.( 4 eme photo)
déjà la c’est bon? c’est la tresse ou le noir qu’il faut utiliser?

ce n’est pas tout:
connection gps et ais ne fonctionne pas.

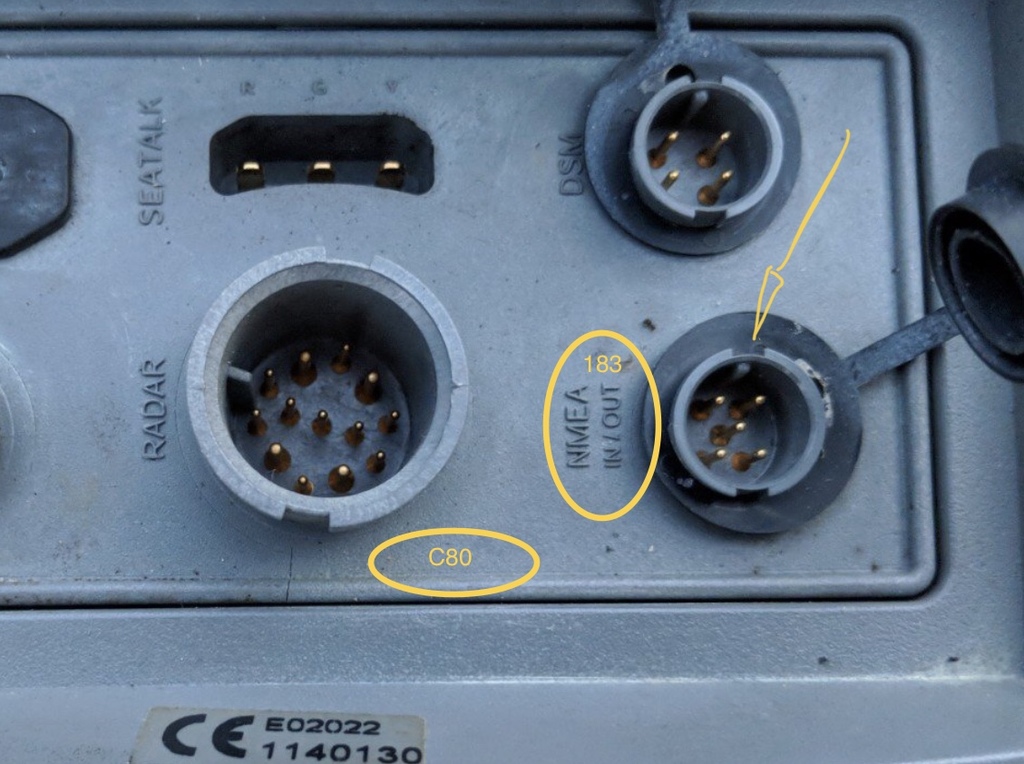

si je rebranche la prise utilisee du c80 ( 1 ere photo) qui m’amenait :
-l’ais via vhf navicom 550 ais
- et gps via furuno

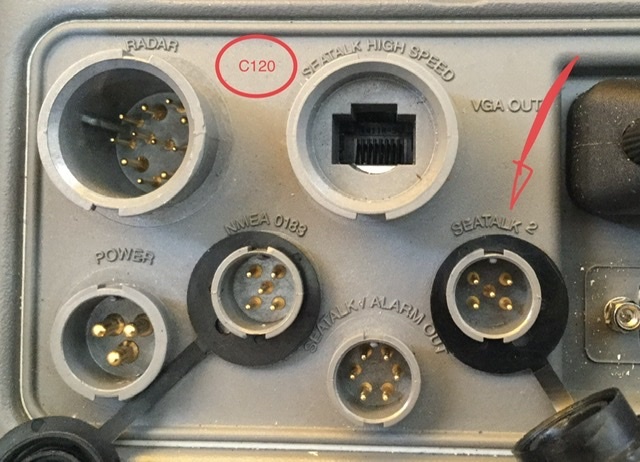

sur la seule prise qui correspond,cela se branche sur seatalk2 (2 emme photo).
seatalk 2 ce n’est pas la prise qui sert a brancher un 2 eme traceur en ligne?

je pensais qu’elle devrait se brancher sur l’autre nmea183,non?
elle a bien 5 pins en croix,le dessin que forme les 5 pins sont en forme de rectangle avec un pin central.
mais sur un prise le rectangle est verticale ( nmea183)
et sur l’autre horizontal ( seatalk2)

et enfin
avant avec le c80, pour fonctionner,je l’avais reglé sur 38400 bauds vhf et c80.
dois je garder le meme reglage?

merci aux experts de l’electronique.

L'équipage
23 juin 2020
24 juin 2020
0

Titre mis à jour et un petit up au passage!


24 juin 2020
24 juin 2020
0

probleme solutionné,
merci de votre aide en mp 😍
