Passage d'un GPS MLR FX312 à un FURUNO GP39, la question du transfert des waypoints

Bonsoir,
cette après midi au lieu de faire de la tactique météo sur le VDG, j'ai fait mes achats de fin d'années chez les shiplanders qui ne voient pas beaucoup, de client. Du coup j'ai une une bonne réduction pour acheter le FURUNO GP39.

Mon GPS MLR FX312 avait commencé par une petite tache noire au milieu de l'écran il y a 3 ans, maintenant ce n'est plus lisibles , les bactéries ont mangé les pixels. Le point est envoyé vers le NMEA 0183, mon lecteur multifonction le reçois bien.

Maintenant se pose la question de la récupération de nos waypoints et route du MLR au FURUNO. J'ai quelques recherches sans trouver de solution utilisables

Sur le site web de Furuno il y une FAQ avec cette réponse:

Est-il possible de transférer des Waypoints de mon GPS Furuno (30/31/32) vers un PC où l'inverse?
Le seul logiciel compatible, pour le transfert des Waypoints d'un GPS Furuno, est MaxSea version 12, autrement nous ne pouvons vous assurer la compatibilité totale des données.

Je vais continuer à chercher, mais quelqu'un à la solution qui marche, je suis preneur

L'équipage
22 déc. 2020
22 déc. 2020

Depuis le site Furuno la notice détaillée en Français peut être téléchargée. Elle vous précise la procédure avec un PC .


23 déc. 2020

Bonsoir COURTOX56. J'ai un copain, lui aussi son écran a noirci sur MLR FX 312, a acheté un Furuno GP33. J'ai cherché de mon côté la possibilité de charger les WP du MLR ( environ 450 ) vers le GP33 car je m'occupe de la connectique NMEA0183 de son bateau, ben je n'ai rien trouvé, nous avons fait intervenir Pochon qui n'a rien trouvé non plus. Nous avons entré manuellement tous les WP ( 450 environ ).

Par contre nous avons rencontré un énorme pb pour connecter ce GP39 au pilote SIMRAD TP32. Je vous donnerais la solution que si vous avez ce PB, car la solution est assez longue à développer.

Patrice.


PYTHEAS II:Attention , lire GP33 en place de GP39.................;·le 23 déc. 2020 23:08
courtox56:Oui merci PYTHEAS II. Le transfert doit se faire en 3 étapes pour que cela fonctionneDu MLR vers un PC avec une connexion RS232Modification des fichiers pour respecter la syntaxe FurunoCopie des fichiers sur une clef USB et lecture par le GP39.J'aurai le GP39 vers le 15 Janvier, on verra·le 23 déc. 2020 23:52
PYTHEAS II:Ok Courtox56, j'espère que cela va marcher. Perso, j'ai eu aussi ce problème sur mon FX312XC, j'ai achet" d'occase un autre FX312XC, mais hélas j'ai entré les XP manuellement (480) c'est long, très long, j'ai le câble de connexion GPS vers PC mais je n'ai pas trouvé la solution du déchargement des WP GPS vers PC et inversement. ·le 24 déc. 2020 12:39
24 déc. 2020

Bonjour, les 2 GPS auraient les bonnes fonctions:

Pour copier les WPT du FX312 vers le PC, voir page 8 de l'annexe1
(avec un écran noir... ça va pas être facile !)

Chapitre 9, le GP39 a une trame NMEA0183 pour la saisie des WPT : $PFEC,GPwp1
Impossible de trouver son format...


24 déc. 2020

Mon FX 412 commence à vieillir, je le remplace par un Onwa.

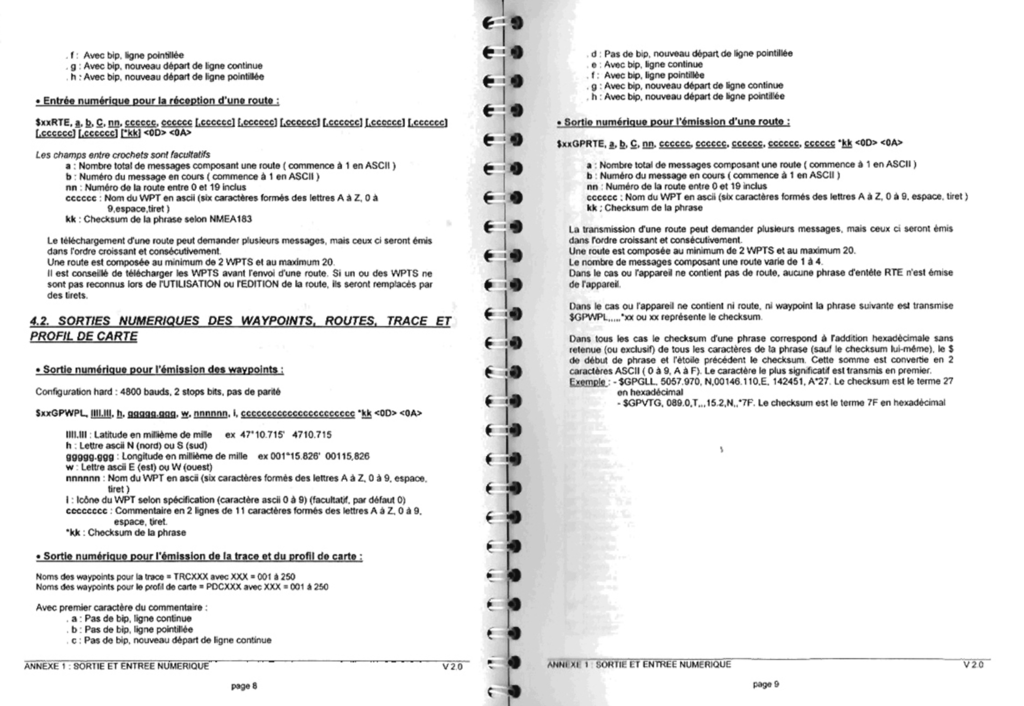

Ci joint la copie des pages 8 et 9 de l' annexe 1.
Ce n' est pas très explicite, sauf peut-etre pour les informaticiens, je reste perplexe sur la procédure d' exportation des Way-points, comment on la déclenche ? Way points un par un, ou peut on tous les copier d' un coup dans un fichier ?


PYTHEAS II:Cela représente le protocole des trames envoyées ou reçues par le GPS, mais ne correspond pas au chargement/déchargement des WP venant, ou ou à envoyer à un autre GPS. ·le 24 déc. 2020 18:58
05 mars 202105 mars 2021

Je reviens sur ce sujet pour partager cette expérience de chargement de waypoints par l’entrée USB du GP39 en provenance de mon MAC avec OpenCPN

J’ai réussi à lire mon écran tout noir du FX312 avec une lampe à LED, réalisé la connexion, lancé la procédure selon la documentation, mais rien n’a fonctionné. Pas de message d’erreur.
J’ai contacté le support qui m’a précisé que c’était un échange de données propriétaires de Furuno, donc incompatible avec MLR.
J’ai demandé si je pouvais utiliser la sortie/entrée USB, la réponse a été claire:
C’est réservé à l’installation de nouveaux microcodes, et à faire des sauvegardes pour installer sur un autre GP-39, le format est du style ligne avec les données séparées par des virgules. Voir la documentation chapitre 7.8

Dans les FAQ de FURUNO, il est précisé que le seul logiciel compatible est (était) TimeZero. Le support de Timezero me précise de suite que cette fonction a été supprimée des nouvelles versions.

J’y suis arrivé contre vents et marées contraires, en tirant des bords comme en Manche pour aller de Dunkerque aux Scilly par vent d’Ouest.

1) Voici la première procédure, gratuite mais avec des manipulations de données dans les fichiers

A se rappeler en permanence :
Si on fait une sauvegarde vers le clef USB, le fichier est écrasé. Si on restaure la sauvegarde tous les Waypoints du GP39 sont remplacés par ceux de la clef, si cela fonctionne…

-Préparer une clef USB égale ou plus petite que 16 Giga au format FAT32 (Le format qu’ont les clefs neuves) et l’insérer à l’arrière du GP-39
-Définir un Waypoint manuellement dans le GP-39, avec un nom de 8 lettres/chiffres (ABCDEFGH ) et un commentaire de 13 lettres/chiffres (1234567890123)
Il va nous servir de base de réflexion et de cadre pour les nouveaux Waypoint

-Allez dans Menu ; Menu; Param E/S ; Sauvegarde WPT/RTE -> USB (voir doc au chapitre 7.8.1
-Dites oui à chaque question
Un petit lmessage apparitra en bas à droite. Appuyez alors sur Menu et enlevez la clef USB
-Mettre la clef USB dans votre ordinateur
-Vous verrez un seul fichier qui porte ce nom:

P39_WptRte.gpx

-Regardez le contenu du fichier avec un éditeur de texte.

<?xml version="1.0"?>
<gpx version="1.1" xmlns="http://www.topografix.com/GPX/1/1" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<wpt **lat="47.544443005" lon="-2.891456858"**>
<name>ABCDEFGH</name>
<extensions>
<GP39Symbol>1</GP39Symbol>
<FECColor>2</FECColor>
<GP39Comment>1234567890123</GP39Comment>
<GP39Flag>1</GP39Flag>
</extensions>
</wpt>
</gpx>

Ce fichier est de type GPX avec des balises conformes à la norme XML. Contenant des extensions spécifiques au GP39

Rien à voir avec la documentation …

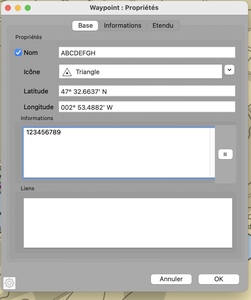

Comparons au même waypoint OpenCPN exporté en GPX.

<?xml version="1.0"?>
<gpx version="1.1" creator="OpenCPN" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns="http://www.topografix.com/GPX/1/1" xmlns:gpxx="http://www.garmin.com/xmlschemas/GpxExtensions/v3" xsi:schemaLocation="http://www.topografix.com/GPX/1/1 http://www.topografix.com/GPX/1/1/gpx.xsd" xmlns:opencpn="http://www.opencpn.org">
<wpt lat="47.544443005" lon="-2.891456858">
<time>2021-03-05T17:13:32Z</time>
<name>ABCDEFGH</name>
<desc>1234567890123</desc>
<sym>triangle</sym>
<type>WPT</type>
<extensions>
<opencpn:guid>3dde7556-afd2-4612-af44-be887b46e106</opencpn:guid>
<opencpn:viz_name>1</opencpn:viz_name>
<opencpn:arrival_radius>0.050</opencpn:arrival_radius>
<opencpn:waypoint_range_rings visible="false" number="0" step="1" units="0" colour="#FF0000" />
<opencpn:scale_min_max UseScale="false" ScaleMin="2147483646" ScaleMax="0" />
</extensions>
</wpt>
</gpx>

Ici aussi des extensions propres à OpenCPN

Les différences portent :
sur la forme de l’objet, sa couleur, la remplacée par un

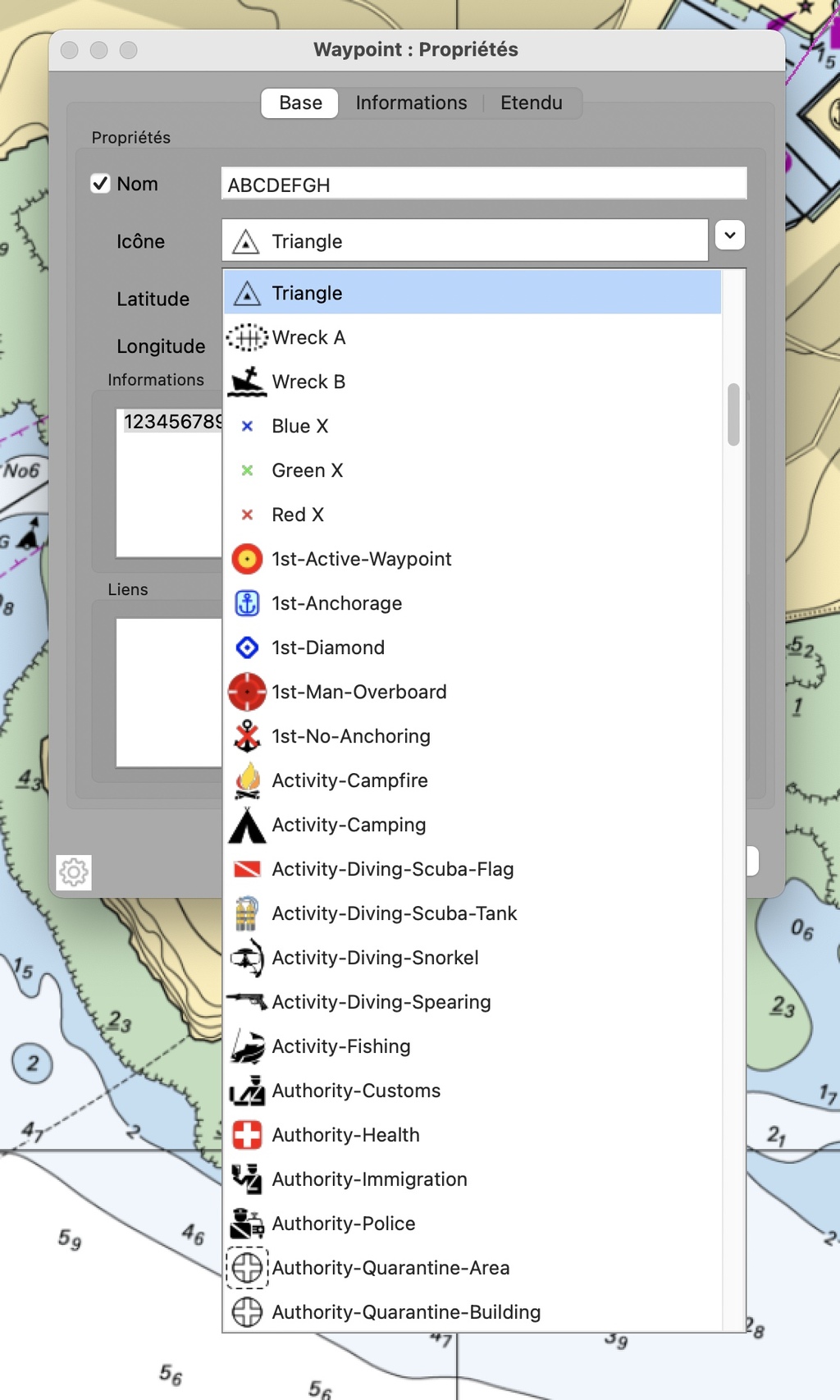

Il y a aussi la possibilité d’utiliser des majuscules et minuscules, et un texte descriptif très long dans Open CPN alors que le GP39 impose les majuscules et limite la taille du commentaire à 13 caractères.. Le nombre de symboles est illimité dans OpernCPN, vous pouvez même en ajouter …Avec le GP39 vous disposez de 9 symboles et de 7 couleurs.

Il ne reste plus qu’à definir tous ses waypoinst dans OpenCPN puis de créer un fichier unique GPX,.
Ouvrir le fichier P39_WptRte.gpx avec un éditeur comme « Oxygen XML editor » dupliquer les lignes de notre premier waypoint, puis remplacer les éléments variables: position, nom, description . On gardera le même symnbole et la même couleur pour aller plus vite.

2) La procédure «automatique » pour windows uniquement: GPS Utility www.gpsu.co.uk[...]/
Dans sa dernière version , Murphy le créateur a ajouté cette migration de fichiers GPX quelconques vers le format GPX du Furuno GP-39

GPS Utility Standard edition Version 5.37, Released 18-AUG-2020
1. Upgrade to GPX export to deal with Furuno GP39 files
2. Upgrade to both import and export of Furuno GP39 files to deal with Comments, Colour and Symbols

La version gratuite est limitée à 100, waypoints

Je n’ai pas machine Windows, j’ai demandé gentiment à Murphy (UK) s’il voulait bien faire une version MacOS 64 bits. Android et iOS aussi.

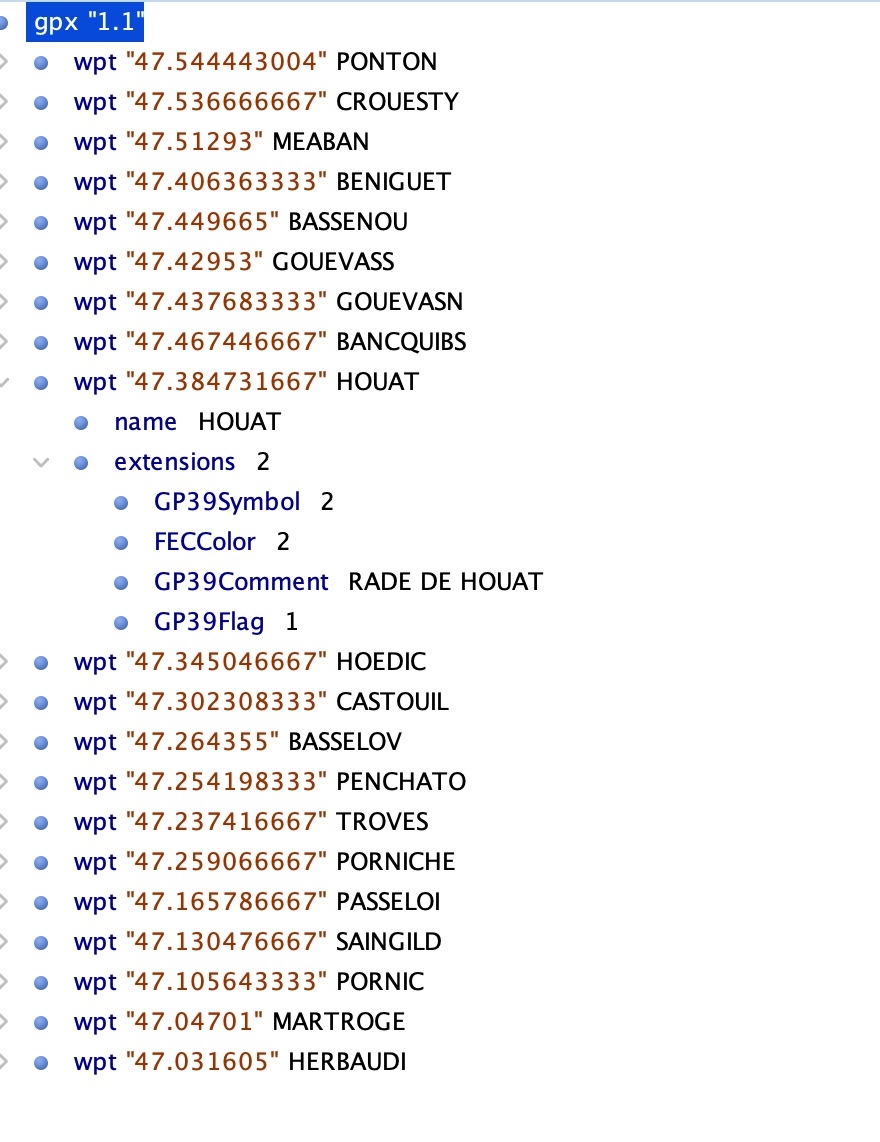

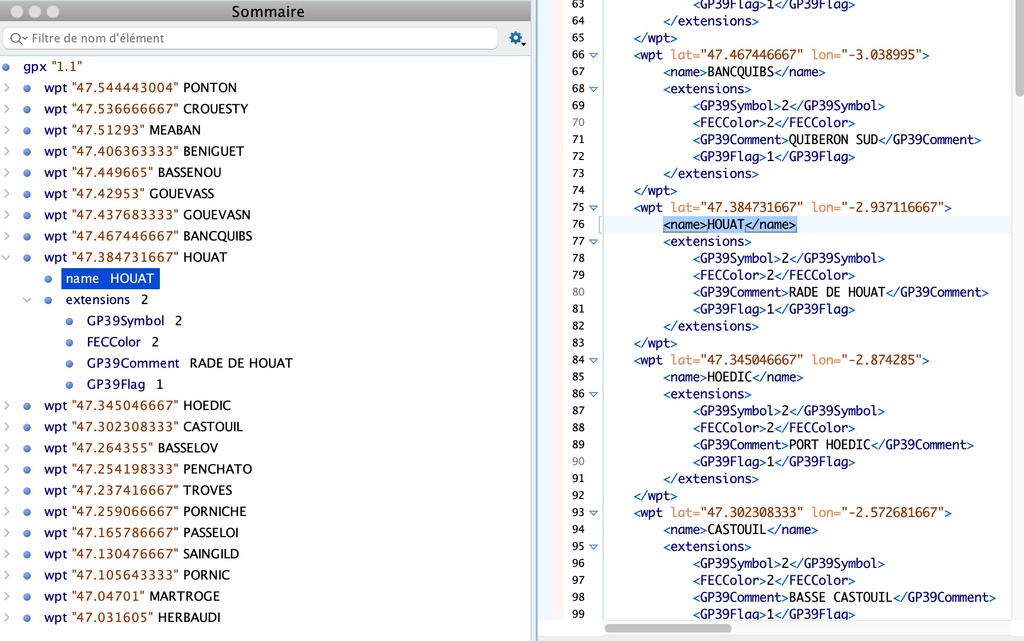

Les 2 dernières copies d'écran sont celles de l'éditeur Oxygen, qui vous fourni dans la fenêtre en bas à gauche l'interprétation de votre fichier GPX, vous savez immédiatment siu la structure est bonne. Il vous rest à vérifier l'unicité des Name leur longueur de 8 caractères , longueur de 13 c pour et tout en majuscules


05 mars 2021

" les bactéries ont mangé les pixels"
Classique, ce sont les bactéries Pacman 😬


12 mai 2023

coucou tout le monde.
c'est mon tour de subir les bactéries du MLR. Passé au Furuno 39. c'est pour mon pilote

j'ai voulu le faire déjà il y a 1 an, je l'avais dans mon panier en avril 22 chez un ship bien connu, en stock parait-il, cheque envoyé etc. Puis retards sans cesse, livraison reportée en septembre (2022). abandon

je le prends à nouveau chez un autre ship bien connu aussi et près de chez moi, pour faire travailler les petits lovaux. On est en avril 2023 cette fois. Il se renseigne de la disponibilité. Encore septembre !

je le vois en stock (2) chez un ship par correspondance. Reçu 3 jours après, et moins cher port compris, et sans une goutte d'essence.

j'ai quasiment passé 1 mois dessus ! heureusement aidé par Courtox

1) création sur le Furuno de 3 ou 4 wp avec nom clair, genre 00000001, 00000002 envoi sur clé, puis sur ordi, pour voir la syntaxe
les noms simples permettent de voir facilement ceux qu'on n'a pas encore mis à jour

2) ouvert avec bloc note, car il ne change pas le programme
3) recopie des 4 wp x fois selon le contenu du MLR (108 wp)
4) mise en parallèle des 2 listes sous bloc note, et recopie en bloc des 2 lignes coordonnées et noms pour chaque wp
5) sauvegarde fréquente, ouverture d'essais sous word ou excel. Si erreur, il indique le numéro de ligne

j'ai envoyé sur le furuno les noms longs de ma tablette. Il les accepte se contentant de ne garder que les 8 premiers caractères. Par contre, si vous avec plusieurs wp commençant par les mêmes 8 premiers caractères, genre :
glenans jaune
glenans rouge
glenans pie

il ne voit que le premier wp par ordre alphabétique

petite précaution, sauf errer de ma part : respecter le nom de fichier créé par furuno, ne pas le renommer sinon il ne le vois pas

petite surprise entre le GP 39 et mon pilote SPX 5. Autant tout avait fonctionné instantanément entre le MLR et le SPX, rien avec le furuno. J'avais repris les mêmes couleurs de branchement du pilote : jaune (+) et marron. Or, Avec le furuno, c'est le blanc (+) et le bleu

petite question maintenant, car je ne peux vérifier n'étant plus sur place.
dans le programme, on a : coordonnées, nom, symbole, couleur, commentaire
ce qui fait qu'à l'affichage, on se retrouve avec symbole, couleur, mais pas les commentaires, qui m'intéressent plus

peut-on sucrer les ligne symbole, couleurs, pour qu'arrive à l'affichage le commentaire du wp ?
