pas d'un filetage...

salutatous !

pour vérifier la bonne adéquation d'un écrou sur un arbre support,

comment connaitre le pas d'un filetage, à défaut de jauge ?
comment ça se calcule ?

à vous les bouchons gras !! :-p

bil56

26 jan. 2011

Tous
Non lu

pas à droite ou pas à gauche ce n'est pas une... botpipel26 jan. 2011

peigne rien de plus facile avec un "peigne" po... pascal1116 juin 2020

compter le nombre de fil au CM ainsi que le di... lebigorneau26 jan. 2011

ou.... mesurer la distance qui sépare 10 filet... Café noir26 jan. 2011

12 filets? 11 intervalles ou 12 intervalles? ... GilusBleu26 jan. 2011

ok ok , mais ... un exemple : si il y a 12 fi... bil5626 jan. 2011

si ça peut etre utile ....... http://www.abms.... STP26 jan. 2011

merci STP... je crois que j'ai compris: par... bil5626 jan. 2011

ok ... mr le spécialiste ! ... bil5627 jan. 2011

usage Pour le « bateau tout pourrit II» pour ... Anastasia27 jan. 2011

Un simple morceau de papier blanc frotté circu... TIR26 jan. 2011

16x150 c'est du pas fin mais la designation n... calypso 226 jan. 2011

Filetage métrique Salut à tous, bsr Bil56, ... anpayada16 juin 2020

filetage ''sellers, trapézoïdal, à filet ronds... gwennili227 jan. 2011

apparemment... simple et précis... :-( gwennili227 jan. 2011

ohh laaa ... restons simples ! filetage tri... bil5627 jan. 2011

botpipel

26 jan. 2011

pas à droite ou pas à gauche
ce n'est pas une question de politique .
si c'est de l'iso le diamétre de la tige indique le pas exp 6/100 ,7/100 ,8 125 ,
10/150 etc...
sinon il y de quoi s"amuser avec les mesures anglaises ou américaine .
exemple www.canevet.com[...]pip.php :-(

pascal11

26 jan. 201116 juin 2020

peigne

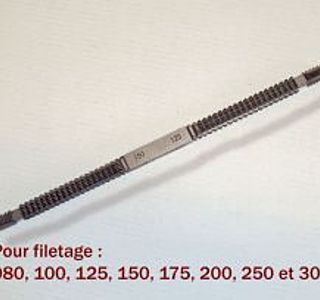

rien de plus facile avec un "peigne" pour mesurer les filetages:

lebigorneau

lebigorneau

26 jan. 2011

compter
le nombre de fil au CM ainsi que le diametre de la tige
l'ideal c'est d'avoir un peigne

Café noir

26 jan. 2011

ou....
mesurer la distance qui sépare 10 filets sur une génératrice.... ou bien le déplacement pour 10 tours ! ;-)

GilusBleu

26 jan. 2011

12 filets?
11 intervalles ou 12 intervalles? :-D

bil56

26 jan. 2011

ok ok , mais ...
un exemple :
si il y a 12 filets au cm, ça donne quoi comme pas ??

STP

26 jan. 2011

si ça peut etre utile .......
www.abms.ca[...]ons.pdf

bil56

26 jan. 2011

merci STP...
je crois que j'ai compris:

par ex un filetage d'écrou d'hélice en 16X150, dans le tableau c'est donc 1,5mm, donc pas fin

c'est bon ?

bil56

27 jan. 2011

ok ...
mr le spécialiste !

:-p

Anastasia

27 jan. 2011

usage
Pour le « bateau tout pourrit II» pour M16, c’est 2 et pas 1.5 ;-) et si la « maîtrise » utilise l’appelation normalisée, en atelier, j’ai toujours entendu parler de 6 x 100 ou de 8 x 125 et non pas M6 x 1 ou M8 x 1.25

Donc n’ayons pas peur des usages souvent plus explicite ou du moins compris par tous

TIR

TIR

26 jan. 2011

Un simple morceau de papier
blanc frotté circulairement à l'intérieur de l'écrou ou sur le filetage mâle et tu pourras mesurer le pas.

calypso 2

26 jan. 2011

16x150
c'est du pas fin mais la designation n'est pas correcte on designe M 16x1.5

anpayada

27 jan. 201116 juin 2020

Filetage métrique
Salut à tous,
bsr Bil56,

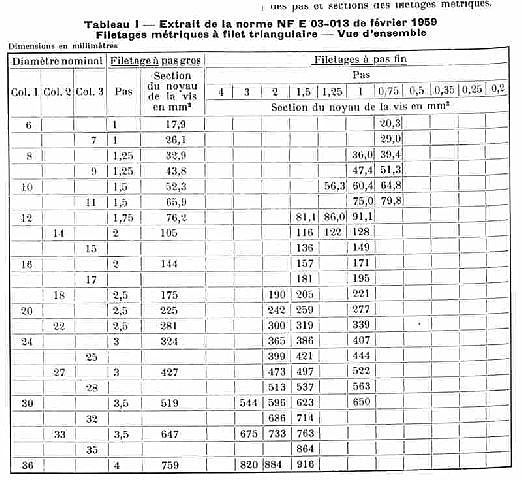

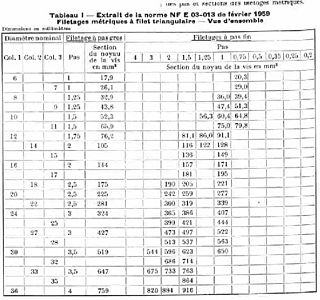

Ci joint un tableau indiquant les filetages fins et gros pour tous diametres. Peut etre utile.
Nota: un "peigne" peut s'appeller aussi un "filon"
Amicalement,
Daniel

gwennili2

27 jan. 2011

filetage
''sellers, trapézoïdal, à filet ronds,SW,SW PdG... :-|

gwennili2

27 jan. 2011

apparemment...
simple et précis... :-(

bil56

27 jan. 2011

ohh laaa ...
restons simples !

filetage triangulaire, ou à 60° apparemment
