Pas de vis foiré sur l'arbre [résolu]

Bonsoir,

J'ai abimé le pas de vis de mon arbre (22mm) en retirant l'hélice. un coup de marteau malheureux.
J'ai revissé l'écrou en forçant, ça l'a retaraudé au passage, mais ce n'est pas top.

Avez vous une astuce pour refaire le premiers filets ?

Amicalement.
François-Xavier.

L'équipage
02 avr. 2013
02 avr. 2013
1

à défaut de filière adaptée, tu peux essayer de reformer au mieux le filet avec un tiers-point (petite lime triangulaire)
heureusement l'écrou d'hélice est pris sur plusieurs filets ...

02 avr. 2013
0

Il exixte des limes à restaurer les filets ,faut'il en trouver une avec le bon pas sur une face ,car elles ont 4 faces avec un pas différent sur chaque face .

02 avr. 2013
0

Oui, comme celle ci

www.profi-werkzeuge.ch[...]25.html

le bout pour restaurer les filets intérieur et la longueur pour les filets extérieurs

0

A l'avenir, ne retire l'écrou que lorsque l'hélice est débloquée.
On ne frappe jamais sur un pas de vis, mais uniquement sur un écrou monté dessus. :policier:

02 avr. 2013
0

Mouais,
Oui et non.
J'ai déjà fait ça ailleurs, ça m'a tassé 3 filets :-)
Pas mieux que de foirer les premiers filets.

0

Si tu as tassé les 3 premiers filets, c'est qu'ils dépassaient de l'écrou.

Si l'écrou est en bonne place (l'extrémité de la vis légèrement rentrée, tu as de quoi t'alerter avant de commettre l'irréparable.

Remplacer un écrou "tassé" c'est rien.

0

bonjour
il est utile d'avoir un bloc de bronze que l'on intercale entre l'arbre et la masse.
Mais pensez aussi que lorsque vous tapez sur le bout de l'arbre c'est l'inverseur qui encaisse à l'autre bout ...
Je préfère taper sur l'hélice d'avant en arrière (avec un jet de bronze toujours) en faisant tenir un bloc de fer lourd( dans mon cas un bout de rail SNCF) contre l'extrémité de l'axe.
Et maintenant avec une maxprop je n'utilise que l'extracteur.

02 avr. 2013
0

Oui, l'outil à restaurer les filets décrit plus haut fait des miracles :-/, s'il n'y arrive pas, ya plus qu'à déposer l'arbre pour l'amener chez un tourneur :lavache:

02 avr. 2013
0

Dans la famille "limes aiguille" je demande la "feuille de sauge".

06 avr. 2013
0

une feuille de sauge c'est un grattoir qu'on utilise surtout pour refaire des paliers régul.
www.priceminister.com[...]ie.html
Dsl

06 avr. 2013
0

okilebo n'a pas beaucoup gratté.
www.galioptic.com[...]93.html
Indispensable par exemple à un apprenti ajusteur en 1° année pour parfaitement réaliser les angles d'une queue d'aronde à talon ou un trait de jupiter.........

02 avr. 2013
0

Bonsoir,

Aller, hop, ça y est, je viens de me commander une petite lime pour réparer les filets.
Ca a l'air bien comme outil.

Amicalement.
FX

02 avr. 2013
0

Bjr,
Oui, une lime à restaurer les filets (par chez nous, on appelle aussi cet outil "un filon". C'est très pratique !
Meme Facom en fabrique sous la réf:N°237B
Pour un arbre de 22 ou 25, c'est du filetage au pas de 16x200.
Mamita

02 avr. 2013
0

Bonsoir,

Du 16 x 2.00 ? Tu es sûr ?
J'ai mesuré 1.50 avec la jauge.

Les deux existent-ils ?

Amicalement.
FX

04 avr. 2013
0

1.50 ou 150

03 avr. 2013
0

Bsr fxvt,
Moi j'ai un arbre avec un 16x200, mais c'est vrai qu'il existe aussi des pas en 16 x150...d'ou l'utilité du " filon" pour réparer n'importe quel pas!
On met le filon en superposition du filet a réparer et on voit de suite quel est le bon pas!
Mamita

19 avr. 2013
0

Bjr,
je reviens sur cette info : tu dis qu'il y a deux pas de vis différents sur un arbre de 22. Suite à la perte de mon hélice et du boulon sur mon arbre de 22, je galère pour trouver un écrou qui rentre sur le pas de vis. L'écrou de bout d'arbre que j'avais de rechange ne marche pas, ni un de pas américain que j'avais commandé exprès. Au final, j'ai étudié le filetage de plus près : il y a 16 pas sur 26 millimètres de filetage, ce qui fait environ 1,625 mm par pas, contre 2,40 mm pour l'écrou que j'ai essayé (10 pas sur un filetage de 24 mm). Ces deux mesures correspondent-elles aux deux mesures que tu donnes 16x200 et 16x150 (et d'ailleurs comment les interpréter : s'agit-il du nombre de pas sur la longueur de la vis en 1/10e de mm) ? Question subsidiaire : où trouver cet écrou exotique ?
merci d'avance pour toute réponse

07 mai 2013
0

Il peut y avoir des vis multi pas, par exemple à deux filets, mais je ne sais pas si sa existe pour les arbres..... Dans le cas du double filetage on le voit en bout de vis avec deux fin de filets diamétralement oposées.....
Si le pas apparent est de 150 le pas réel est du double soit 300 avec un module de 150 bien entendu.
Je ne sais si j'ai été clair en fin de compte......
Thierry ;-)

19 avr. 201319 avr. 2013
0

En filetage métrique:
Une vis de 16x200 signifie que c'est un pas standard. Diamètre 16 pour un pas de 200(exprimé en centièmes de mm c'est à dire 2mm)

Une vis de 16x150 est un pas fin; Diamètre 16 pour un pas de 150 (soit un pas de 1,5mm)

fr.wikipedia.org[...]9trique

03 avr. 2013
0

J'ai refait le mien avec un mini disque sur dremel. C'est pas parfait, c'est minutieux et délicat, mais ça m'a rattrapé le coup.

03 avr. 2013
3

Sans depose :
Plus fiable mais plus long,
Scier un ecrou en deux, le serrer sue le filetage sain avec une pince etau et devisser-visser plusieurs fois .
voilivoilou.

03 avr. 2013
1

+1 pour le filon qui s'utilise comme une lime, c'est à dire en poussant ....... le bout c'est pour les filets intérieurs et la face plate pour les axes .... 1 filon c'est 8 pas différents donc vérifie celui qui correspond et prend garde de ne pas le tourner en le manipulant... c'est un outil très efficace si on prend son temps. si tu as un soucis contacte moi je ne suis pas si loin que ça.

Thierry ;-)

04 avr. 2013
0

Bonsoir,

Merci Loup47, il me manquait cette info.
Maintenant je sais qu'il faut pousser l'outil et pas le tirer. Et pourquoi d'ailleurs ? Est ce du à l'orientation des dents de la lime ? ou bien est ce que le geste est plus précis en poussant ? Perso j'aurais pensé que c'était plus progressif et mieux maitrisé en tirant.
Merci également pour la précision quant aux extrémités de l'outil. En voyant les photos, je pensais qu'il s'agissait de jauges pour mesurer les filets et voir où on en était.

Oui, effectivement tu n'as pas l'air d'être trop loin de Marseille.
Amicalement.
FX

04 avr. 2013
0

Bonsoir,

Merci pour la proposition, mais ça devrait aller.
J'ai trouvé cet outil tellement génial et prometteur que j'en ai commandé un.
Et comme Marepa, je pense que ce petit outil aura une bonne place dans ma boite à outils.

Amicalement.
FX

04 avr. 2013
0

Bonjour,

Effectivement le filon est une lime avec des dents à module, angle et pas ISO dans ton cas, c'est pour cette raison que ça ne fonctionne qu'en poussant (c'est un outil de coupe) et non un outil pour redresser les filets. J'ai tous les types et pour tous les modules ISO ou US, mais actuellement en repos pour la semaine je n'ai pas ses outils sous la main à la minute, uniquement à partir de lundi ou je serai sur Istres ... si besoin MP

Thierry ;-)

04 avr. 2013
0

Ha, c'est un filon!
Effectivement, je ne pars jamais sans lui, in-dis-pen-sa-ble!
Bonne chance...

04 avr. 2013
0

Sincèrement,
et désolé si j'insiste mais ma méthode de l'écrou scie est bien plus fiable que de se servir d'un filon si on en a pas l' habitude.
durer.

06 avr. 2013
1

Heu, je reviens encore: l'inox est mou, comparativement à l'acier trempé des filons, filières et autres outils coupants.
Si tu veux utiliser un écrou, prends en un en ferraille, ça le fera...

05 avr. 2013
0

Bonsoir,

J'ai pensé à cette méthode, mais le seul problème est de trouver un écrou inox en tout cas en métal dur du même pas.
Les seuls écrous que j'ai trouvé, étaient en bronze ou un truc de ce type, et c'est trop tendre pour reformer les filets de l'arbre inox.

cordialement.
FX

05 avr. 2013
0

:heu: quelle différence y a t il entre "pas de vis" et "filetage"???? :litjournal:

05 avr. 201305 avr. 2013
0

Si t'as pas de vis foirée sur ton arbre, pourquoi tu l'emmenes pas au pres, ton arbre?
Un arbre au prés Brasse... ns dessus dessous!
Bon g un peu virer du col sur le petit blanc, mais elle est pas mal qd même, LOLïc!

20 avr. 201316 juin 2020
0

Re bsr Yoy971,
Que se soit un arbre de 22 ou de 25mm, il y a un bout fileté d'environ 3 cms et normalement en 16 x 200 (ISO).
Ce filetage a un diamètre de 16 mm
Le pas (distance entre 2 filets) est de 200 ou 2,00mm
(ISO) norme francaise métrique

Si tu as commandé un pas américain, (filetages pouciques UNC et/ou UNF), c'est normal qu'il ne puisse se visser; tu essaies de visser un pas américain poucique, sur un pas francais métrique...

Ensuite, c'est possible de trouver dans le systéme ISO francais
du 16 x 200 qui est un pas "long"
et 16 x 150 qui est un pas "fin"

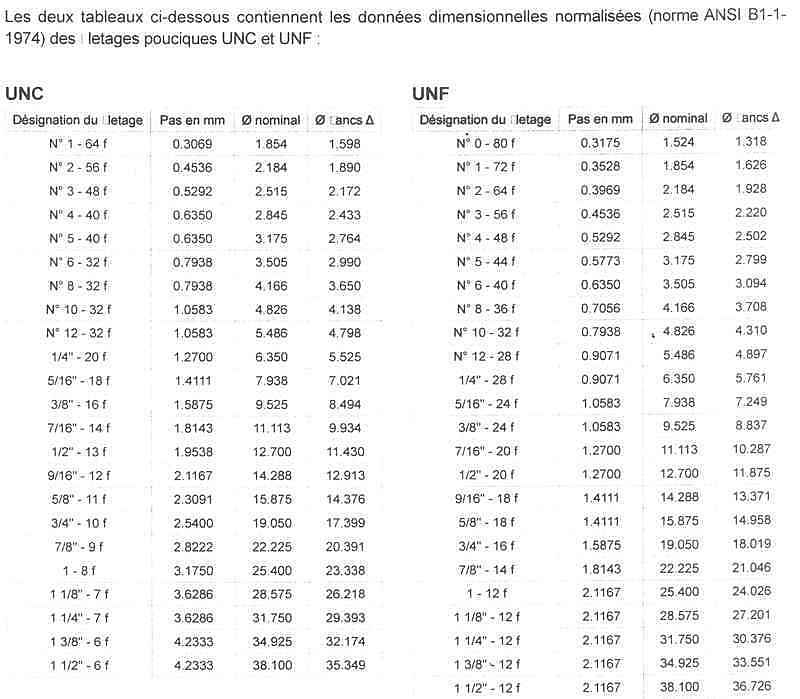

Au besoin, je te joins une photo des pas américains pouciques

Amicalement,
Mamita

20 avr. 2013
0

Merci à margote et mamita pour leurs réponses précieuses...

20 avr. 2013
0

Bonsoir tout le monde.
Je tiens à apporter ma petite contribution à ce sujet.
Le "Filon" est un excellent outil, c'est un vrai outil de professionnel. Effectivement le bout peut servir "aussi" pour identifier le pas de la vis. Il s'utilise autant en tirant qu'en poussant, mais surtout en poussant après être sûr que le pas est bon et que l'angle de travail est parfait. Il ne faut pas oublier que son rôle est d'enlever du métal là ou il est "écrasé". Le fait de trop limer risque de faire foirer l'écrou par la suite.
Dernier conseil, si vous permettez, très bon outil à conserver, mais il est indispensable de le protéger des coups et de la rouille. Sans quoi il ne sert plus à rien.
Bon vent à tous les Matelots.

07 mai 2013
0

FILON/PEIGNE A FILETS: RETOUR D'EXPERIENCE

Voilà, j'ai rectifié les 3 filets qui avaient pris un coup grace au fameux outil.
Ca marche bien, mais il faut être super précis.

J'ai du regarder à la loupe (une vraie) pour voir les minuscules aspérités qui restaient et qui empêchaient le vissage.
Par ailleurs, il faut quand même y aller fort pour enlever juste ce qu'il faut de manière sur le filetage inox pour rectiifer les filets;

Enfin bref, ça marche, je me voyais mal changer mon arbre pour ça.
Du coup ma nouvelle Kiwiprop est en place et marche pas mal du tout.

Encore merci à ceux qui m'ont, ici, conseillé cet outil;

Amicalement.
FX

07 mai 2013
0

Enfin une bonne nouvelle et un bon retour d'expérience...
Merci et bravo
Thierry ;-)

08 mai 2013
0

Débarques l'hélice, sur la cheminée , c'est très classe, voir comme presse-papier!!!J'hésite entre les 2.
Bilan, la lime et a la sueur, c'est bien, ca change des existés du pouce..
