Panneaux solaires sur un portique

Des idées pour construire un support articulé pour des panneaux solaires ?
Quel matériel utiliseriez-vous ?

L'équipage
22 sept. 2011
22 sept. 2011
0

je n'ai pas de support articulé sur le mien et ça va très bien, je pense que c'est un souci de plus a entretenir et a régler constament toute la journée.
cordialement

22 sept. 2011
0

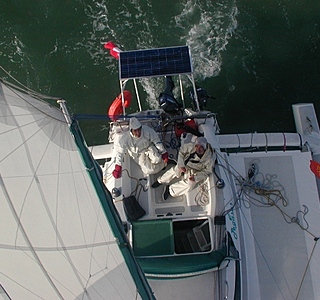

le plus simple qu'on voit souvent sur les petit 6.5 de régate : un panneau monté sur un simple materau et articulé par un diabolo caoutchouc (pied de mat de planche à voile) et tenu par 4 bouts... c'est bien orientable dans 2 plans

22 sept. 201116 juin 2020
0

Tubes alu.
Pour la fixation sur la coque, un plat au bout de chaque tube, et boulonné.
Ce qu'il faut c'est faire un bon "plan" pour qu'il y ait une bonne rigidité.

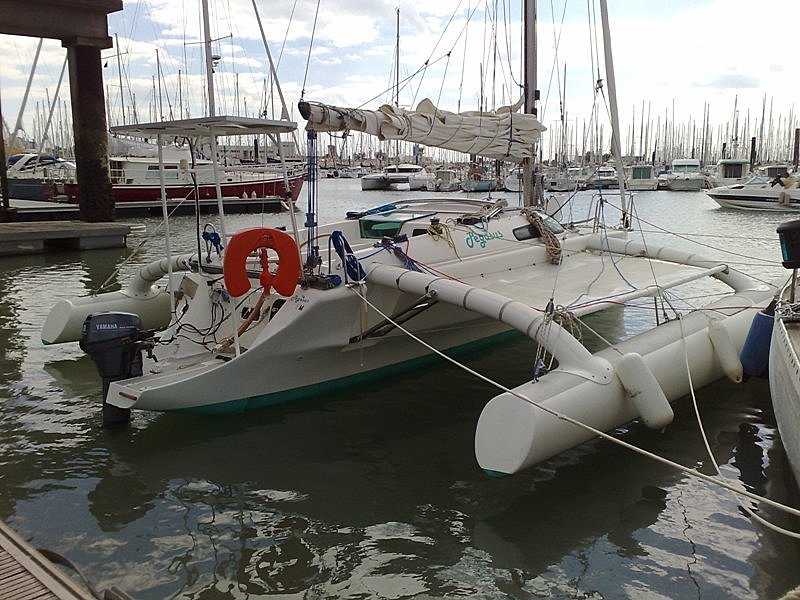

Sur Pegasus, c'est particulièrement réussit : je peux pisser sur l'arrière à l'abri de la pluie ! Royal.

22 sept. 201116 juin 2020
0

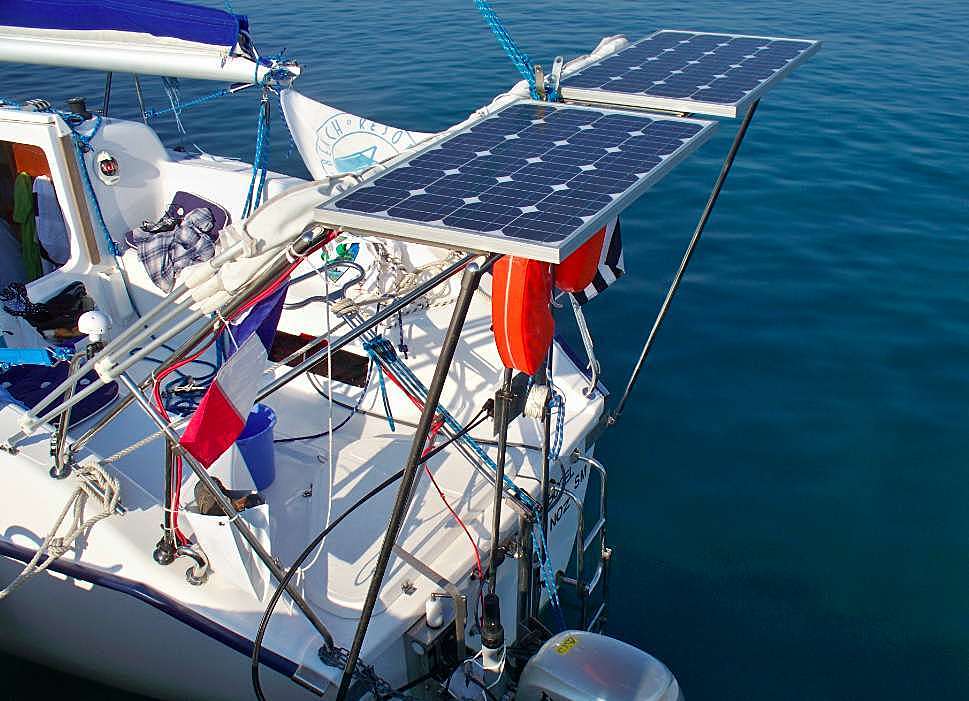

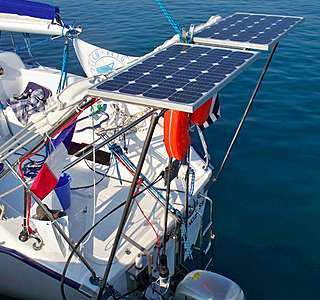

dispositif amovible en tube inox 25 et plats d'inox, pas d'orientation des panneaux.
c'est mis en porte à faux derrière le cockpit pour ne pas perdre de la place et rigidifié avec le porte mat arrière

23 sept. 201123 sept. 2011
0

Au prix des panneaux solaires, si tu peux en un monter un supplémentaire, cela vaut mieux que de dépenser dans des supports sophistiqués qui vont t'asservir et non l'inverse!
A moins d'être un bourrin, aucune chance pour que tes panneaux soient en permanence orientés face au soleil. Laisse faire les probabilités et au final, la position horizontale donne toute satisfaction, comme d'hab! ;-)

23 sept. 2011
0

oui , c est ce que j ai fait et basta

23 sept. 2011
0

Pourquoi pas des panneaux mobiles et pliables en monocristallin ? J'ai 100 W sur le bateau. Vraiment content après deux mois de nav. cet été. On peut toujours les orienter comme on veut, les modules sont indépendants et lorsqu'il en a un à l'ombre, les autres continuent de produire. Panneaux plus chers que des traditionnels mais : installation simple, pas de vilain portique lourd et coûteux à fabriquer.
www.escalenautique.com[...]uct.php

23 sept. 2011
0

Merci à tous pour vos conseils. Je note que dans l'ensemble, pas d'articulation, j'ai déjà 3 panneaux 1,30m de long et vais en rajouter sans doute deux. Le portique sera costaud sans être énorme tube de 34mm.
Dès que j'ai fini je fais des photos. Déjà j'ai trouvé quelqu'un ici en Belgique qui fait que du cintrage professionnel (jusqu’à Ø 115mm) pour ceux que cela peut intéresser. Pour les tubes en inox 316 aussi.
Encore merci.

Patrick s/y Gavroche

24 sept. 2011
0

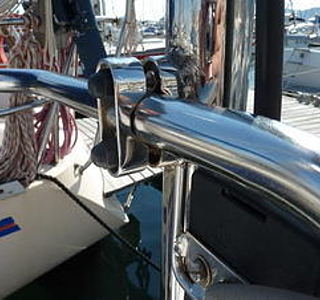

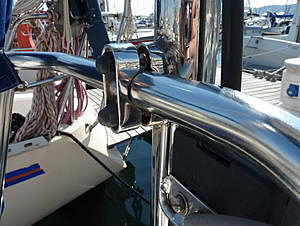

Panneaux montés sur une boule en téflon, bloqués par un coinceur. Orientables dans tous les sens. Il sont orientés sans prise de tête, le matin dans le bons sens quand le soleil monte, la journée, le soir quand le soleil descend. Toujours au max du rendement ou presque.

24 sept. 2011
0

Sinon prendre le système d'articulation des reposes jambes ,sur des tables?ou lit d'accouchement(connais l'appellation ),c'est une boule inox avec blocage par un petit levier.Très pratique et inusable .Mais ,horizontal aussi c'est parfait!

25 sept. 201116 juin 2020
0

Bonjour,

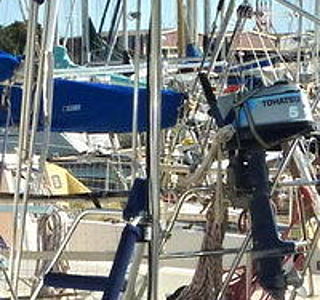

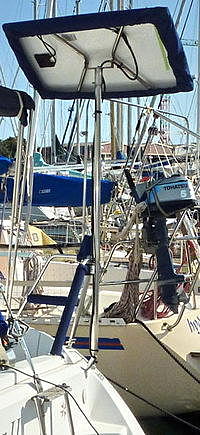

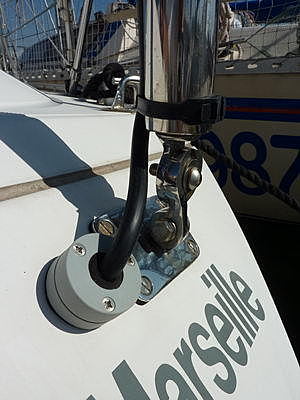

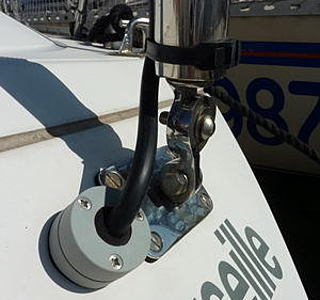

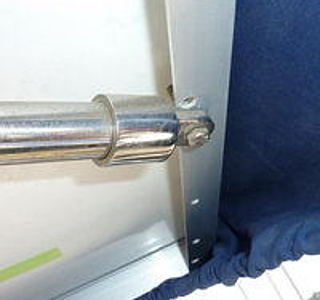

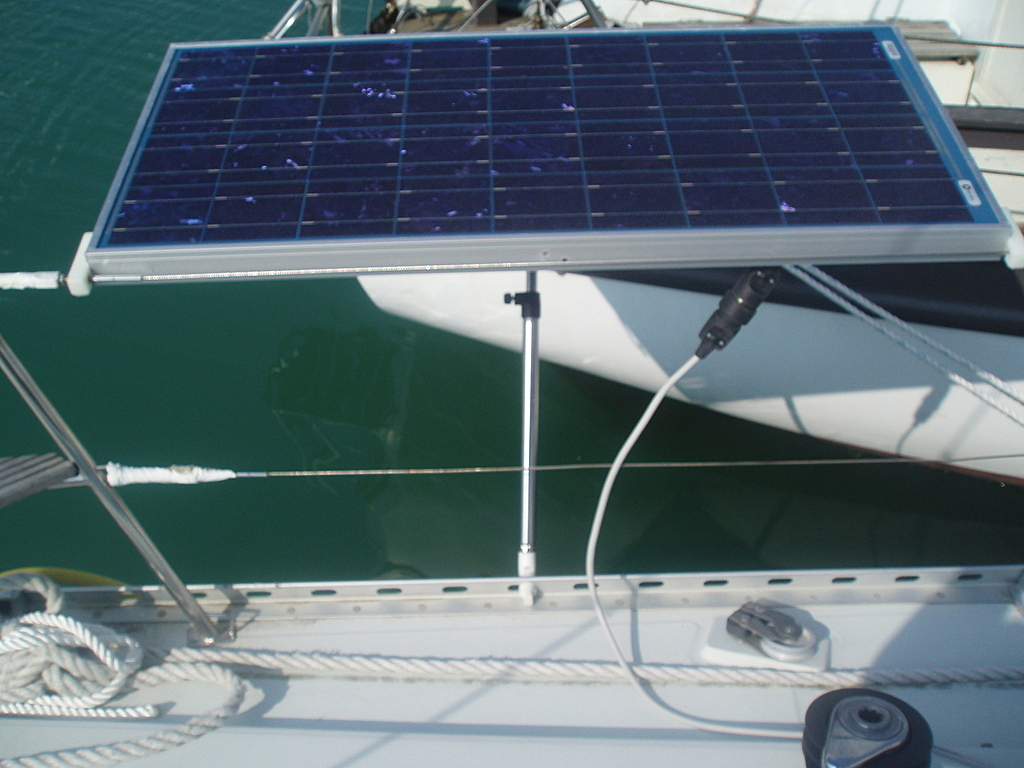

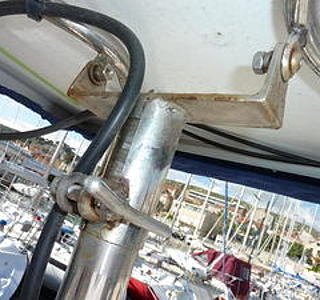

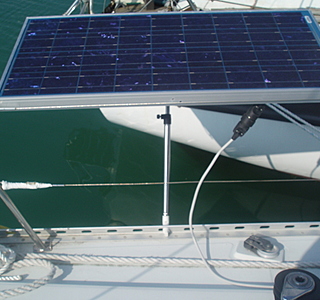

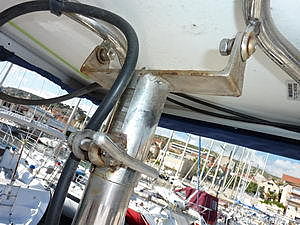

1 x 90W sur un seul mat et une articulation plus rotation.

Solide, fiable, simple à manoeuvrer.
Fabrication sur mesure artisanale.

25 sept. 201116 juin 2020
0

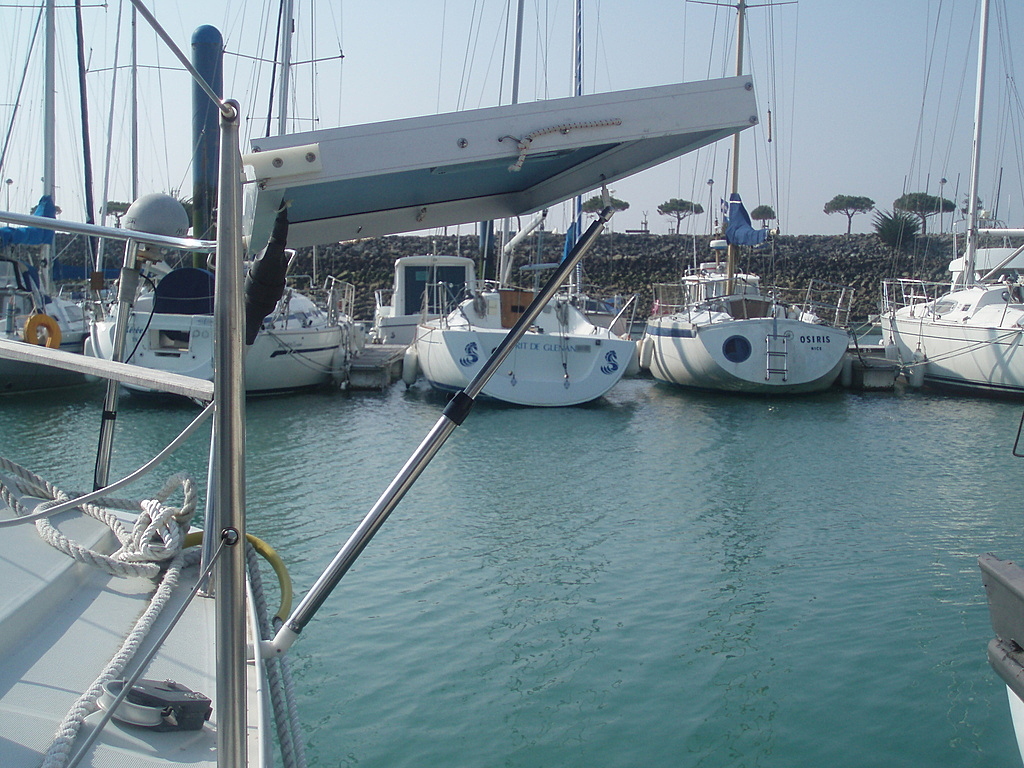

Autre solution

25 sept. 2011
0

marcellin => où as-tu fais réaliser ce support stp

merci

25 sept. 2011
0

Fabrication maison
