Panneaux solaires sur portique sans soudure sur Oceanis 331

Bonjour à tous,

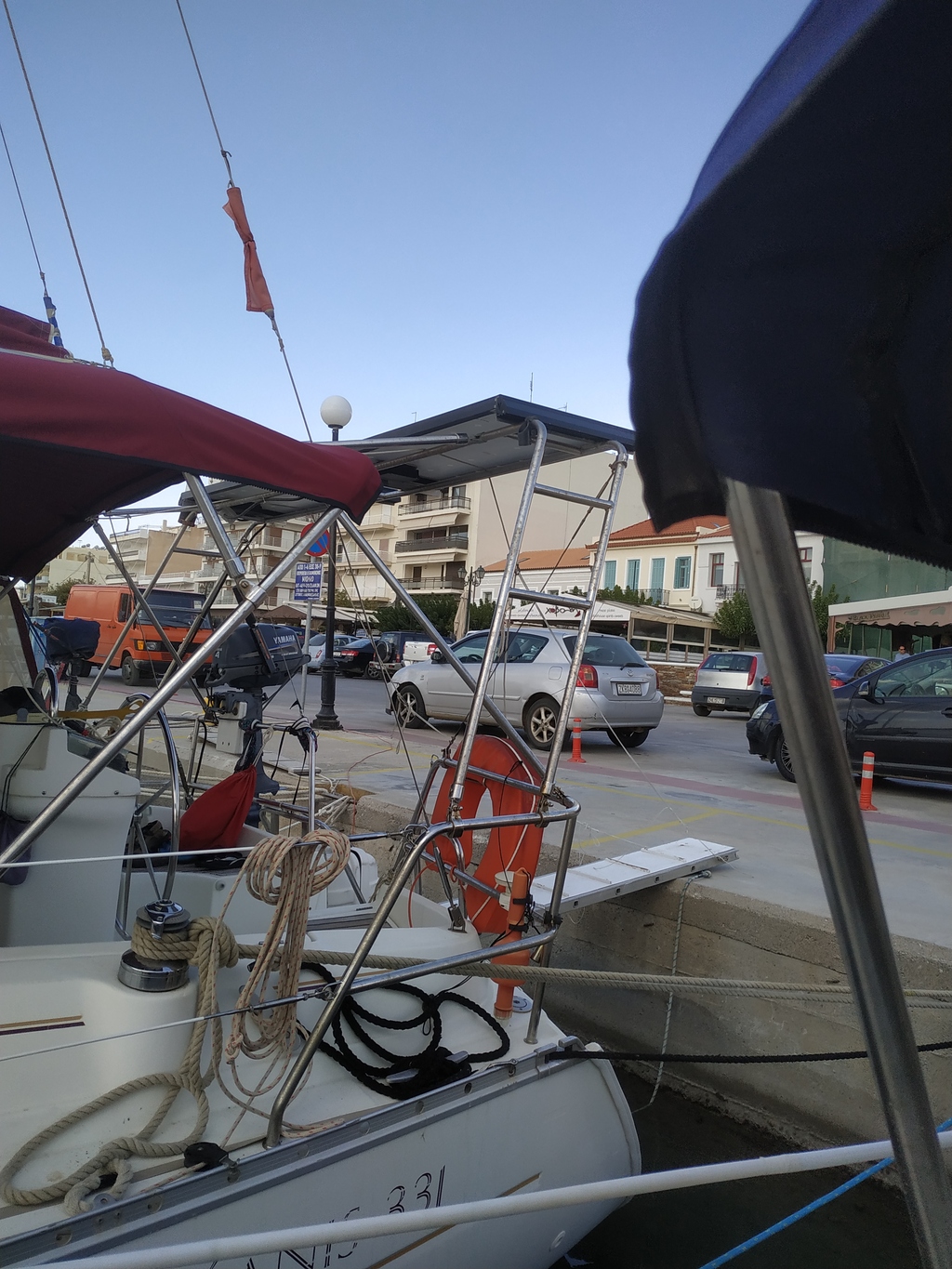

Après plusieurs essais malheureux avec des panneaux souples fixés sur bimini, qui ont successivement péris après des coups de vent (force 9), j'envisage de faire une structure en tube inox sur mon Oceanis 331 (10m) (4 tubes fixés sur balcon arrière + 2 tubes en travers + panneaux solaires rigides 100 ou 150w sur fixations). L'idée est de faire un portique (sans les panneaux) à un prix de 500 à 1000 euros, soit moins cher qu'un tout-fait soudé à 3000 euros.

J'ai lu les diverses interventions sur ce forum (et d'autres) y compris les tutoriaux, mais j'ai du mal à savoir si ces tutoriaux on duré dans le temps ou pas.

Auriez vous une expérience sur ce sujet, et des conseils à me donner. Je suis avide de toutes vos idées et remarques, pour cette réalisation, y compris sur le choix des panneaux.

L'équipage
#Océanis#oceanis331#panneaux#portique#solaire
Lucky06480Lucky06480
03 oct. 2023
MANAHIKIMANAHIKI
03 oct. 2023

Le bateau voisin du mien . PL

MatsylMatsyl
03 oct. 2023

Tu voudrais le fabriquer sans soudure, avec les raccords à vis ?

Lucky06480:Oui. Et avec des tubes inox coupés. Je ne saurai pas les courber.·le 03 oct. 15:49
Ajouter un commentairePublier
MacJLMacJL
03 oct. 2023

Bonjour,

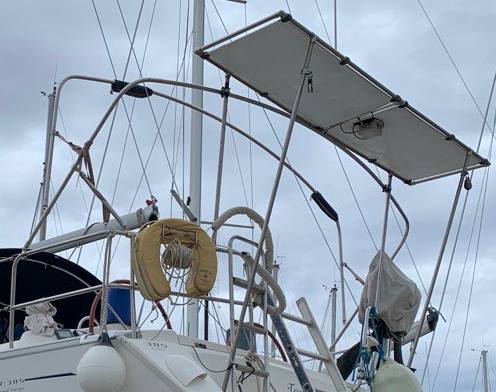

C'est ce que j'ai actuellement sur mon D385GL. Deux panneaux (semi-rigides) sont installés sur un portique, que je pensais entièrement monté avec des raccords à vis.

Sauf que quand j'ai voulu le démonter pour remplacer les panneaux souples par des rigides, je me suis rendu compte qu'il y a eu des points de soudures à chaque raccord ! Donc j'imagine que l'ancien propriétaire n'a pas trouvé ça assez rigide, et a donc ajouté ces points de soudures après coup. Du coup, mes panneaux rigides sont toujours dans le garage pour le moment...

tatihou:Ca m a l air bien fragile ce portique tres haut ·le 03 oct. 15:57
MacJL:Ça a tenu tout l’été sans broncher. Mais je ne l’utiliserai pas pour m’y accrocher. ·le 03 oct. 20:11
Ajouter un commentairePublier
MANAHIKIMANAHIKI
03 oct. 2023

Il y a en ce moment même de très fortes rafales et il ne bouge pas du tout.... PL

MANAHIKIMANAHIKI
03 oct. 2023

On exagère toujours la résistance nécessaire. De tous les panneaux autour de moi, et ça piaule, pas un ne bouge...

Lucky06480:Si je vois bien sur la photo, il s'git d'un portique coudé-soudé-renforcé (barres horizontales latérales et sur le dessus entre les deux arceaux) fixé sur le balcon, et non pas d'un simple assemblage de tubes maison. En plus, le portique semble haubané sur l'arrière, et renforcé avec fixation vers le bimini. Ca semble quand même assez costaud comme assemblage …·le 03 oct. 17:12
MANAHIKI:Tu as bien vu.... Et je t'assure que cet aprèm il y avait des rafales costaud maous et ça ne bougeait pas de d'un poil.En fait, à mon avis, le pb est plus dans le poids des panneaux que dans leur prise au vent. PL·le 03 oct. 20:29
Ajouter un commentairePublier
MANAHIKIMANAHIKI
03 oct. 2023

En fait le panneau horizontal ne présente que peu de prise au vent.

Fripouilles:oui, mais attention ... en mer il n'est pas toujours horizontal ...·le 03 oct. 17:49
juliusse:Sur un monocoque non, et si trop de surface, ça peut même être risqué. Sur un multicoque, c'est moins problématique ·le 03 oct. 17:51
Ajouter un commentairePublier
juliussejuliusse
03 oct. 202303 oct. 2023

Faire souder ou couder de l'inox ça revient quasiment au même prix que d'acheter des raccords de qualité. Il faut juste éviter les spécialistes nautisme.
Faire un modèle en tube de chauffage en cuivre, facile à plier et bon marché, ça permet d'arriver chez les pros avec et ils ont juste à copier.

MANAHIKI:Moins cher en tube plastique rigide pour installation électrique.·le 03 oct. 20:25
juliusse:Pas là où je suis ·le 03 oct. 23:57
rv56:Et au final les raccords, il faut les souder pour être tranquille·le 04 oct. 23:51
Ajouter un commentairePublier
jerome1966jerome1966
03 oct. 2023

Le prix des portique adaptable pour un bateau comme le miens reviens A 3000euros sans support d'annexe c'est un bricolage infâme qui risque d'arracher les balcons. Le portique fait sur mesure par un bon soudeur avec des fixation renforce et découpage de mes balcon d'origine avec le passage des fils a l intérieur des fixaxion plus les 2 palans et plein d'autre bricole mais revenu a 2000euros....
C'est parfaitement adapte???
Faire travailler l'artisan du coins est quelquefois très rentable et qualitatif

MANAHIKI:Tu as parfaitement raison, reste à trouver l'artisan ad hoc, ce qui est très très rare.·le 03 oct. 20:19
Toby64:Le problème, c'est que un sur mesure , dans mon coin, c'est plus de 3000 € , ça commence à faire cher pour juste le support !·le 03 oct. 21:28
Lucky06480:On pourrait avoir des photos ?·le 04 oct. 11:16
Ajouter un commentairePublier
MaelchrisMaelchris
03 oct. 2023

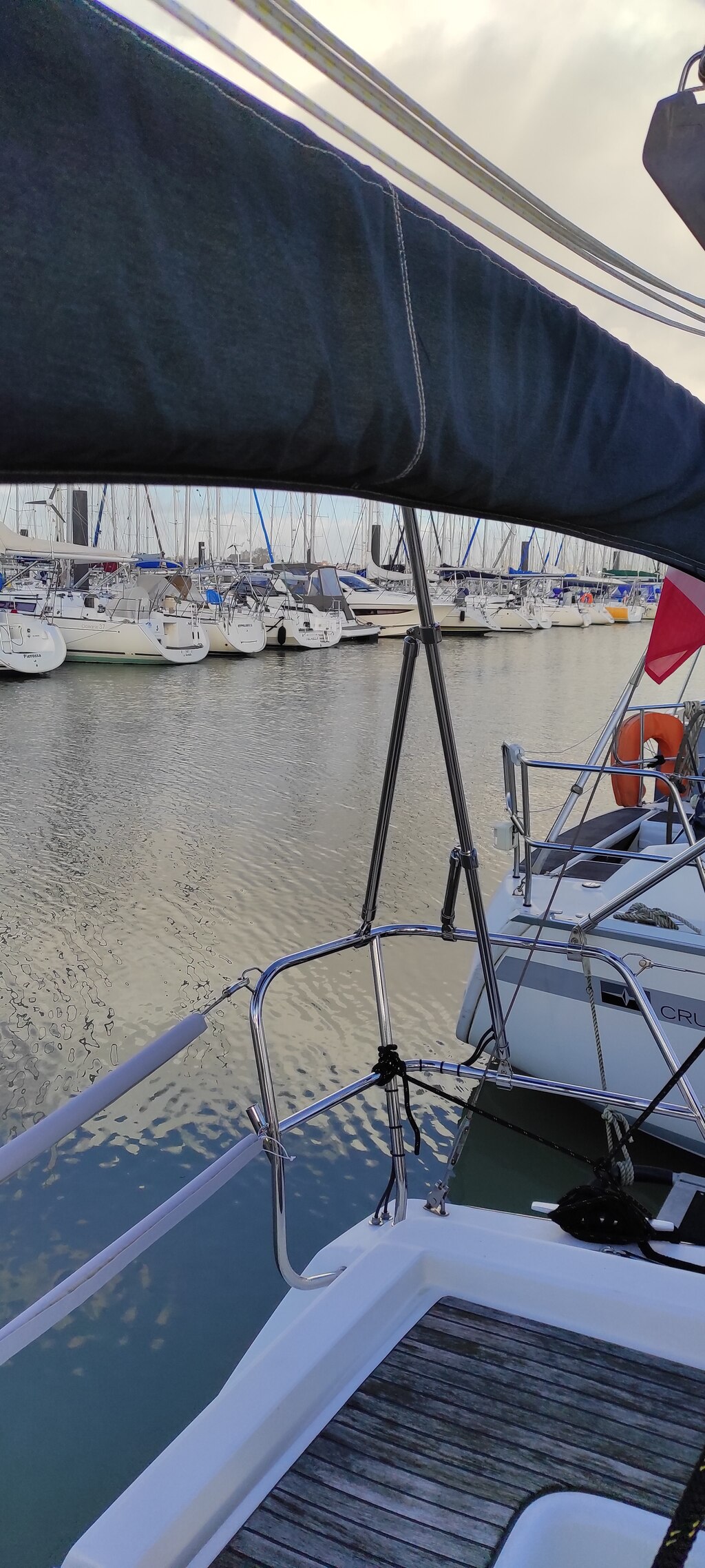

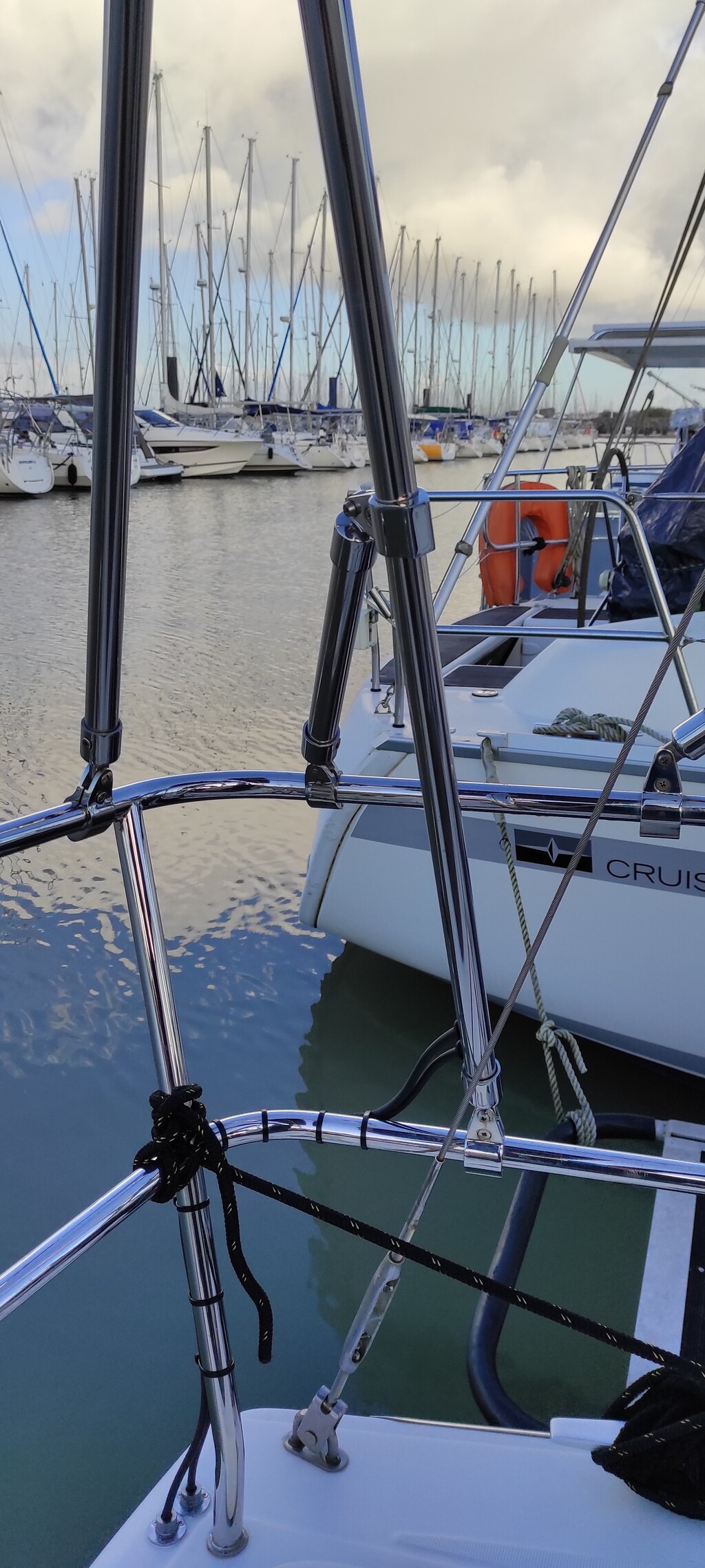

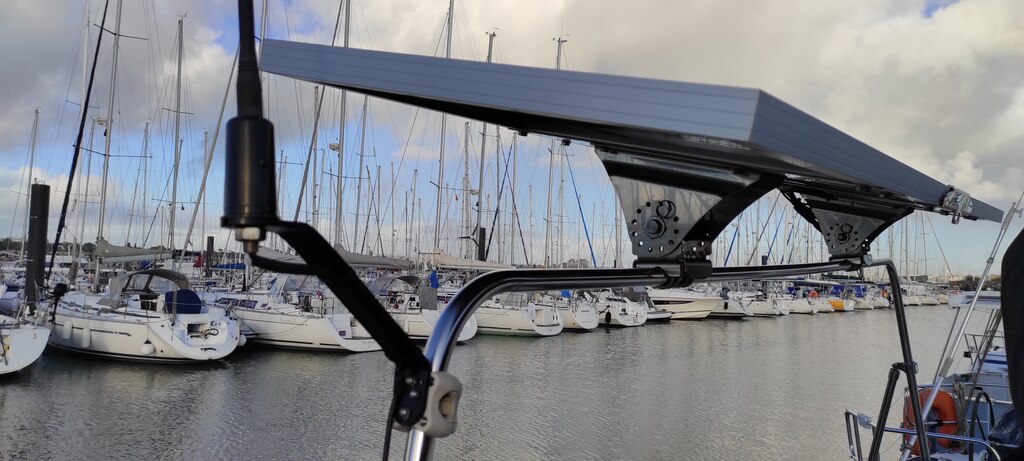

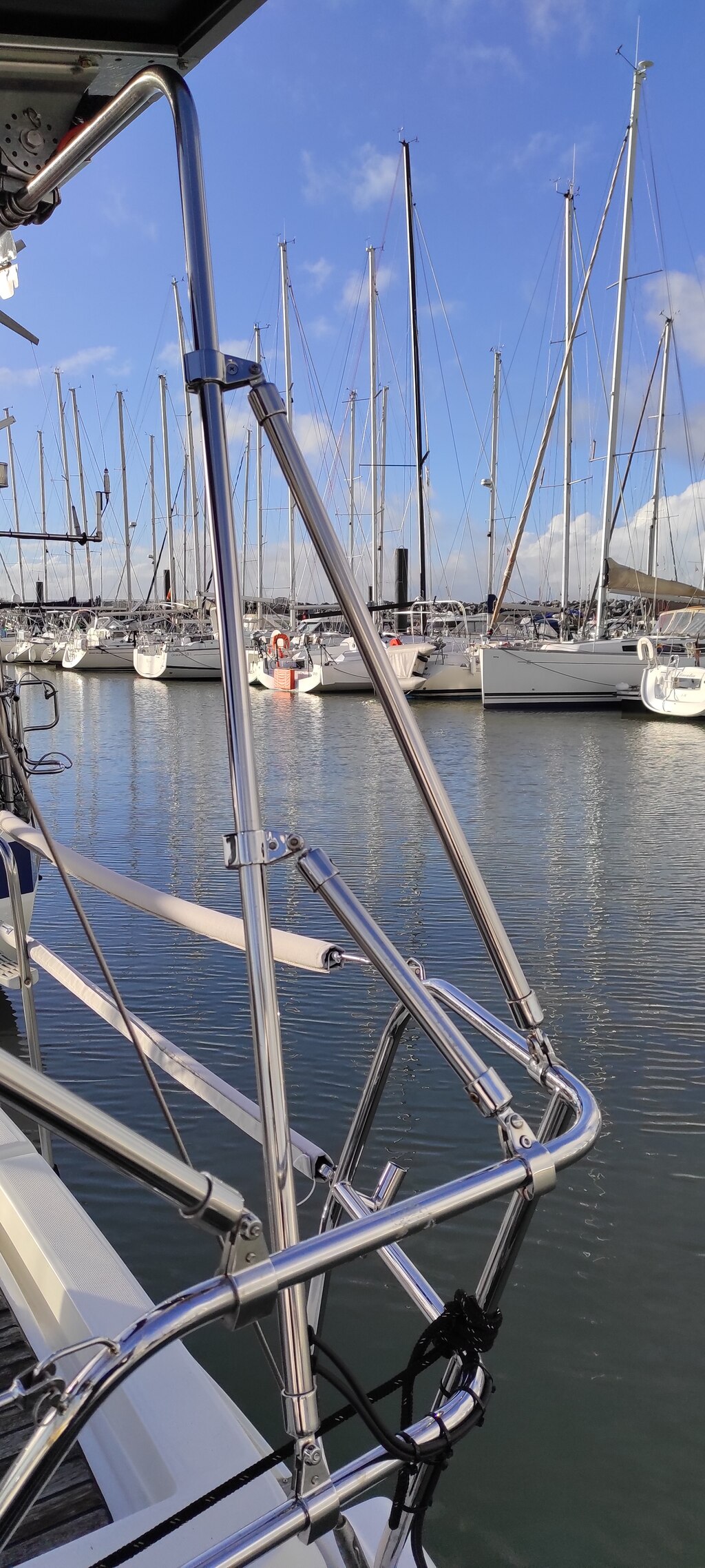

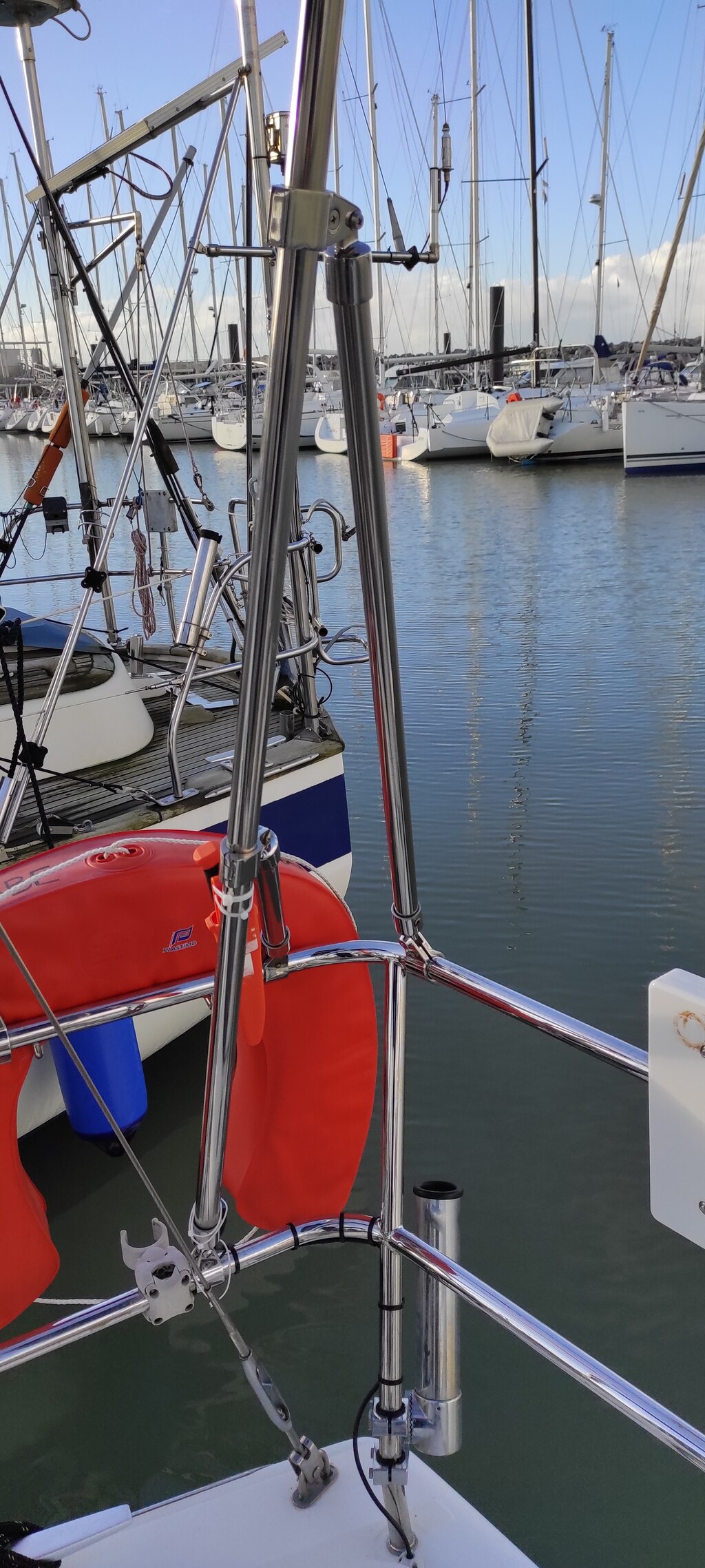

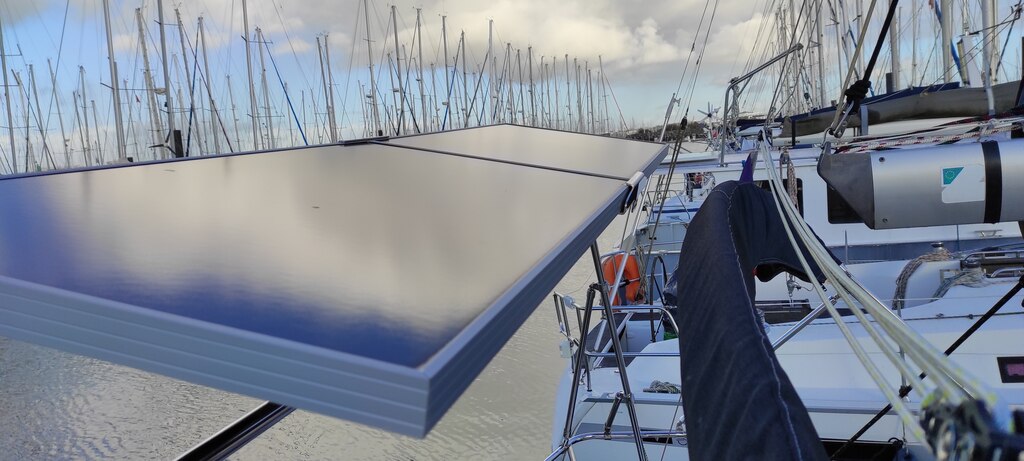

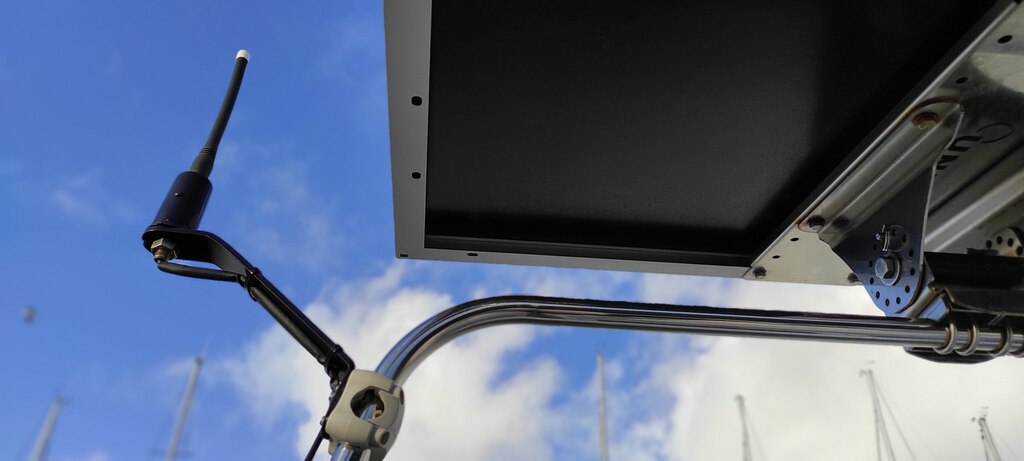

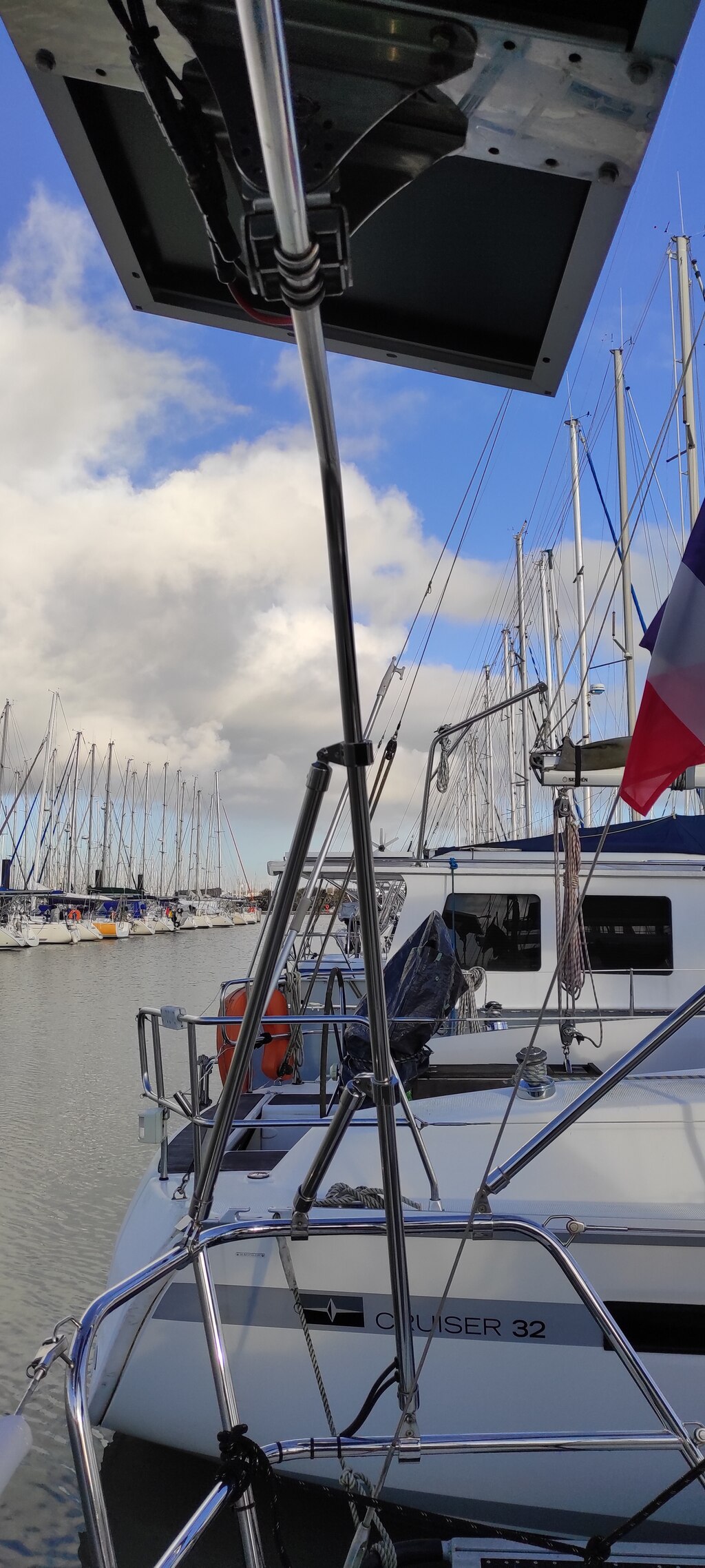

Montage sur oceanis 31 . J'ai supprimé les vis pointeau sur les embout et ai percé et mis un rivet pop. Montage depuis 2 ans . C'est souple pais aucun soucis et ce n'est pas lourd (tube de 25) J'ai juste fait cintrer la barre

tatihou:Pour tu fais maison c est du beau travail bravo ·le 04 oct. 09:23
Lucky06480:Ca, c'est pas mal. C'est effectivement du beau travail.- Les supports de panneaux sont des uniteck, si je ne m'abuse ?- Les rivets pop sont inox ? Je suppose que tu as du repercer les trous sur les 2 tubes pour les poser ?- Les panneaux sont de quelle puissance et origine ?La barre principale a due être cintrée dans un tube de plus de 3m, comme on trouve habituellement. Tu as fait comment ?·le 04 oct. 11:12

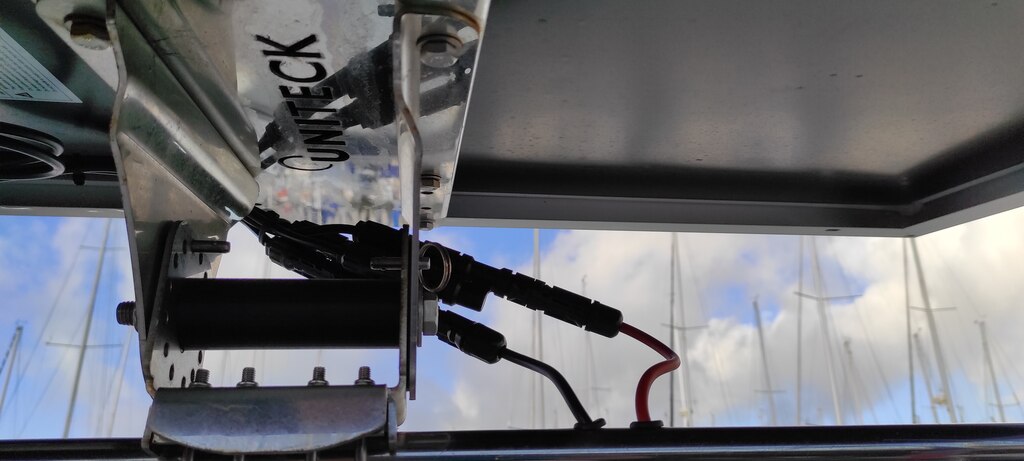

Maelchris:Les panneaux sont des 2 x 110 w uniteck .Les rivet sont en inox . J'ai commencé par faire un montage avec des tubes IRL PVC (gaine rigide pour fil électrique) en diamètre 25 . C'est tres facile à ajuster pour trouver la longueur à la scie à métaux ensuite, j'ai dessiné le cintre avec le rayon souhaité. j'ai fait cintrer le tube principal inox chez teck-inox la Rochelle et ensuite j'ai oté l'un aprés l'autre les vis pointeau des embouts , percé et pop de 5 inox . Ca ne bouge plus ainsi. Pops acheté chez aliexpress (ya pas photo sur la différence de prix).Je sui tres content de ce montage léger , discret, et souple . Ce n'est pas fait pour accrocher l'annexe qui elle est à l'arriere sur des supports fixés sur la jupe arrière.www.google.com[...]/url ·le 04 oct. 22:05
Toby64:C'est vraiment du beau boulot !Ou as tu trouvé tous les divers raccords entre les tubes ?·le 04 oct. 22:37
juliusse:Ce genre de raccord se trouve chez n'importe quel accastilleur.·le 04 oct. 23:18
Maelchris:moi je les ai trouvé ici pour un prix raisonnable fr.aliexpress.com[...]92.html ·le 05 oct. 11:26
juliusse:Je les ai eu moins cher chez le ship en Espagne...·le 05 oct. 11:32
Lucky06480:@ Maelchris : J'ai pas trouvé les panneaux 110W chez uniteck. T'es sûr de la puissance ? Ce que je voulais voir, c'est le poids des panneau. Un 100w ca fait a peu près 7 kg et un 150w 10kg. Tu connais le poids des tiens ?·le 05 oct. 15:10
