Panneaux solaires anciens

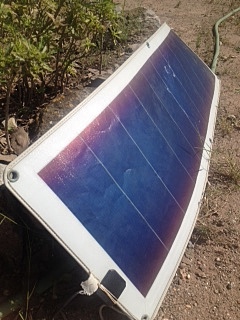

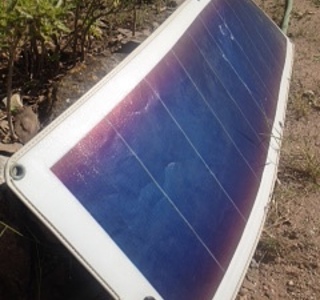

Bonjour. Mon ami Gilles change ses vieux panneaux solaires souples sur son sun Shine. Il me les donne. Après nettoyage + couper la partie oxydée des fils + nettoyer les prises, je les mets au soleil.
Au multimètre 19,50 volts. Super ! Mais peu après ils ne marchent plus! Au multimètre 1. Redemontage +renettoyage . Parfois 19,5 volts parfois 1 !!! Et ainsi plusieurs fois.
Et par le plus grand des hasards, je découvre qu'en masquant une certaine partie de chacun des 2 panneaux et en laissant le reste au soleil, le multimètre donne 19,5 volts ou bien 1 si je mets l'ensemble du panneau au soleil.
Connaissez vous cette "curiosité "? Est-ce normal ? Sont -ils utilisables ? Merci de me donner votre avis . Je suis comme vous le comprenez totalement ignare en cette matière et surtout un grand amoureux de vieilleries !!! Bonne journée et merci d'avance Denis

L'équipage
31 mai 2020
31 mai 2020
0

Sur quelle échelle de mesure es-tu en multimètre ? 20 volts?
Ton panneau doit débiter plus que 20volts ,si ton ampèremètre est effectivement sur 20volts ,la mesure est incohérente.


juliusse:Effectivement.·le 31 mai 2020 08:27
fritz the cat:un ampèremetre sur 20 volts c'est nouveau ça vient de sortir ...c'est comme la clef usb pour les grands crus .?alain·le 05 juin 2020 08:57
31 mai 2020
0

Bonjour,

Ben comment dire "si ton ampèremètre est effectivement sur 20volts", ne pas confondre ampère (courant) et volt (tension)...
Le calibre du multimètre doit donc être réglé sur voltemètre sur une gamme (si non automatique pour cette fonction) de 50V de préférence...
Maintenant, pour répondre à la question, ben ce n'est pas normal, mais les cellules photovoltaïques n'échappent pas au vieillissement et perdent de leur efficacité...mais de toute façon, passer de 1V à 19V cela sent bon un faux contact (qui se fait ou pas avec la chaleur, dilatation ou autre => pas fiable)
Bonne bricole.


31 mai 2020
0

Ce serait bien d'avoir des photos du , des PS, des boîtiers (ouverts) de connexion, etc. Photos de qualité pour faire une analyse à distance.
M'est avis qu'il y a un faux contact dans ce boîtier de connexion, justement, et aussi du multimètre, qu'on ait une idée du bidule et mieux te guider.


31 mai 2020
3

Démocrite, si tu mets ton multimètre sur la gamme 20 V, il est normal qu'il affiche 1 lorsque les 20 V sont dépassés. Mets le sur la gamme 200 V et tout rentrera dans l'ordre.

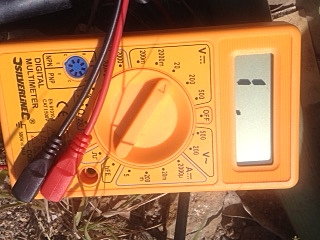

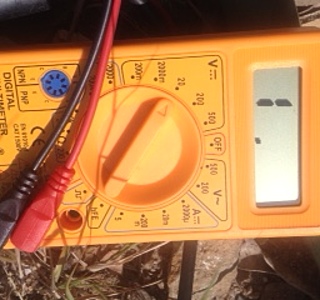

Fabien83:Démocrite, si c'est un 1 tout seul qui s'affiche tout à gauche de l'écran, cela ne signifie pas "1V" mais que la mesure est hors limite. Donc tension supérieure à 20V.·le 01 juin 2020 17:23
31 mai 2020
0

+1 . je n'avais pas percuté.


31 mai 2020
0

Bonsoir. J'avais cru comprendre qu'il devait débiter 19 volts; donc multimètre sur échelle 20V me donne 19,5 volts. Aujourd'hui dimanche, les occupations amicales ont "bouffé" ma journée ... alors je reprends demain matin mes essais de mesure pour essayer de donner des infos pertinentes et des photos si je peux ...
Merci de m'avoir lu et répondu. A demain. Bien cordialement. Denis


01 juin 2020
0

Ton panneau solaire comporte une fiche signalétique indiquant les valeurs de tension et intensité, entre autre paramètres.
Ces valeurs sont moyennes et peuvent varier en fonction de l'ensoleillement ou simplement en mettant une main, un bout sur une cellule ou qui fait une ombre sur le panneau solaire.

Ton "multimètre" doit être d'un autre siècle (il peut être très précis mais il faut savoir s'en servir) ou de très bas de gamme s'il n'a pas une mise à l'échelle automatique un peu plus large. C'est dommage car de 0 à 20 V, il peut être à peu près précis, si tu dépasse 20V dans cette échelle, il te dit que c'est trop élevé et t'indique "1", ensuite, tu dois passer à l'échelle 20-200 peut-être et là, les erreurs de mesure et de lecture peut être parfois importantes.
Les photos du multimètre permettront d'apprécier ce que tu utilises et les photos du boîtier de connexion (ouvert et fermé) permettront de voir ce qui se passe dedans si elles sont nettes et détaillées.


01 juin 202001 juin 2020
0

Hello,

Donc, d'après ce qui est décrit, le panneau semble fonctionner, tout du moins pour la tension à vide. La mesure n'a pas besoin d'être très précise. Entre 19,5v et plus de 20v, ça va.
Vérifier sur la plaque, pour voir ce que devrait sortir le panneau, mais si la mesure est imprécise, même à 0,5v près (c'est beaucoup d'imprécision), ça n'est pas très grave, c'est juste pour voir si le panneau réagi.

Donc, refaire la mesure de tension à vide en changeant le calibre du multimètre, ça prends 2 min et c'est bon.

Ensuite, si la tension à vide est bonne, ça ne suffit pas. Il faut mettre le multimètre en position ampèremètre (Calibre 10A par exemple) et brancher directement sur le panneau au soleil.
Oui, ça mets le panneau en court circuit, c'est pas grave, le panneau s'en fou comme de son premier rayon solaire.
Cette manip va mesurer le courant de court circuit qui doit être lui aussi mentionné sur la plaque, toujours avec une imprécision du à l'appareil de mesure, mais c'est pas grave c'est juste pour voir si le panneau débite bien.
Si la valeur est à peu près la même que sur la plaque, Bingo! le panneau est encore bon.


Fabien83:Avant ça, vérifier sur le panneau que Icc (le courant en court circuit) est inférieur à 10A. La grande majorité des multimètres ne prennent que 10A max, après le fusible grille. Sinon pince amperemetrique à 30 euros sur Amazon. ·le 01 juin 2020 18:12
Now:Oui, effectivement, mais c'est assez rare dans nos tailles un panneau qui donne plus de 10A, j'ai supposé qu'ils faisait dans les 100w max mais c'est vrai que ça n'est pas mentionné, donc à vérifier tu as raison.·le 01 juin 2020 18:29
fritz the cat:un pince ampèremetrique à 30€ en continu ,c'est rare et ce qui est rare est cher .alain·le 05 juin 2020 08:58
Fabien83:www.amazon.fr[...]PN27VME Jenl'ai achetée 37 euros il y a un an. Elle fait courant alternatif et continu. J'ai comparé à un multimètre, c'est précis (testé jusqu'à 10A). L'intérêt étant de pouvoir mesurer un courant sans défaire le câblage et mesurer des courants importants. ·le 05 juin 2020 09:41
01 juin 202016 juin 2020
0

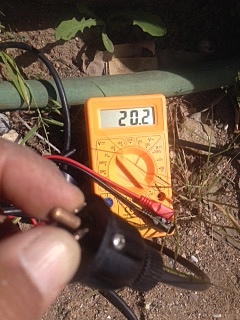

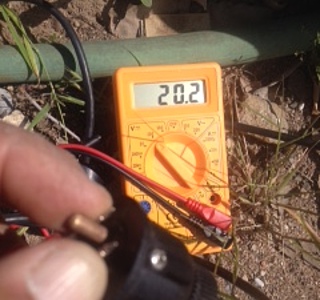

Bonjour et merci encore pour vos avis "zéclairés". OUF pour ma tête! ce doit être un pb d'échelle. Quand je mets sur 20, affichage 1 / quand je mets sur 200, affichage 20,5 volts.
Si je comprends bien, a priori, ça donne 20,5 volts en sortie; est-ce que ça peut maintenir voire recharger une batterie de 70 ampères ? That his the question for me !!!
En gros, est-ce que ça vaut le coup de s'occuper de ces 2 panneaux pour mon yacht de 7,90m (Democrite écume de mer aussi vieux que moi ou presque !!!) alors que je n'ai jamais eu qu'une seule batterie MAIS ...
J'ai maintenant des fils et des belles-filles qui veulent un peu plus d'électricité à bord du yacht et comme je suis très très heureux de voir Democrite naviguer avec eux + mes petits-enfants qui sont bien sur les plus beaux du monde ... il faudrait une 2ième batterie donc peut-être des panneaux solaires ...
J'essaye d'envoyer les photos ... Bonne soirée et merci encore de votre aide. Cordialement à vous Denis


01 juin 2020
0

Encore moi !!! Un copain est venu et m'a montré l'évidence : le panneau allume une ampoule de 12 volts de ma 2CV !!! Elle chauffe bien vite ...
je vais essayer de mesurer les amperes ...
Merci encore. cdlmnt. Denis et mon pote Democrite


01 juin 2020
1

C'est tout bon, tu vas certainement pouvoir profiter de l’électricité gratuite à bord.
Fais nous une photo de la plaque signalétique du panneau si tu peux, mais ça à l'air bon.

Si tu veux recharger tes batteries, c'est tout à fait possible, mais il faudra intercaler un régulateur ou un MPPT entre les panneaux et les batteries.


01 juin 2020
0

Un régulateur PWM à quelques dizaines d'euros fera très bien l'affaire sur cette petite install. A l'utilisatio, aattention tout de même de surveiller la tension des batteries (ou acheter un moniteur de batterie mais c'est un budget). Il ne faut pas que les petits enfants descendent les batteries en pensant que, parce qu'il y a un panneau, il y a du jus en illimité.


03 juin 2020
0

Bonjour, chers heonautes. Merci encore de me lire et de me répondre. Avec un branchement "artistique" suivant l'avis d'un ami, je suis arrivé à allumer une ampoule et à mesurer le débit de sortie de mes panneaux solaires anciens. Résultat : entre 0,9 et 1,5 ampères. Qu'en pensez vous? Personnellement, je n'ai aucune idée sur l'intérêt d'utiliser ou non ces panneaux sur mon Democrite adoré !
Actuellement, Une seule batterie (75 ampères), mais une 2ième envisagée...
Merci de me donner votre avis. Cdlmnt à vous et bonne journée. Ici gd beau, mais je suis condamné à rester au jardin ...


03 juin 2020
0

Pour le nombre d'ampère que tu as mesuré, c'est surtout la consommation de l'ampoule. Si tu avais mis plusieurs ampoule, la mesure aurait été plus importante.
Si tu raccorde ton panneau à ta batterie (au lieu d'une ampoule) ta mesure serait plus juste.


03 juin 2020
1

Pour savoir ce que débite ton panneau au max, il faut faire le test avec l’ampèremètre comme je te l'avais suggéré plus haut.
ça te prends 30 secondes avec le multimètre digital que tu as.

Il y a souvent une position 10A sur ces petits multimètres. Si tu nous mets une photo un peu plus grande que celles que tu as mis, on peux te dire exactement sur quelle position le mettre.

Et qu'est ce qui est marqué sur la plaque signalétique du panneau? Si on savait de quel panneau il s'agit ça serait plus facile de t'orienter.


03 juin 2020
1

Merci pour les (petites) photos.
Attention, ce multimètre (bas de gamme) ne vas sur l'échelle "Ampères" que jusqu'à 5 A MAXI, donc une photo de la plaque signalétique permettrait de dire de quelle puissance tu dispose afin de ne pas claquer le fusible interne du multimètre.
Pour ton multimètre, afin d'éviter de l'endommager, il faut savoir que les chiffres dans un secteur surmonté d'un trait continu et d'un trait pointillé en dessous donnent le calibre de mesure. Il faut donc toujours démarrer la mesure sur l'échelle la plus grande, dans ton cas 500 (volts) puis descendre en tournant la molette pour arriver à une mesure "pleine échelle" et cohérente. Dans ton cas, la molette sera sur "200 (volts continus)". En mettant les pointes de touche sur un fil puis sur l'autre du panneau solaire ça te donnera sa tension (avide, sans charge ou tension en charge avec un consommateur, une lampe par exemple).
A droite, tu as les secteurs pour mesurer l'alternatif (le 220V de la maison par exemple). A gauche, tout ce qui concerne les mesures en continu (batterie, le bateau et tout ce qui tourne autour d'une alimentation par tension continue). Tu as le secteur des tensions, puis le secteur des intensités juste en regard des deux prises bleues qui servent à tester diodes et transistors
Pour tester une intensité, il faut se mettre en série par rapport à la charge ou le consommateur (lampe, frigo, etc.) et TOUJOURS commencer par le plus gros calibre pour éviter tout dommage. Tout en bas, d'après ce que je vois, tu as au dessus du logo CE la possibilité de faire des mesures de continuité, donc de savoir la résistance d'un fil ou savoir s'il est coupé ou non.


04 juin 2020
0

Bonjour et merci encore de vos commentaires. Aujourd'hui, il pleut... je dois arrêter mes essais électriques et mes tentatives de compréhension des mesures électriques
Je crois crois qu'il serait très mal venu d'encombrer la salle de séjour familiale avec mes panneaux solaires ... la suite des essais, quand le soleil reviendra !!! Bonne journée à vous


04 juin 2020
1

détrompe toi,
ce sont les jours ou il fait mauvais que l'on comprend le mieux l'impact de l'inclinaisont face au soleil, et la notion de masque....

profites donc de ces quelques jours de pluie pour en apprendre le plus sur le panneau
