panneaux solaire un conseil

je viens d'acheter un panneau 140 watts neuf, le montage est correct or il ne produit que 5,3 amperes maxi jamais plus
le vendeur me dit qu'il ne peut pas y avoir de soucis car ce panneau nouvelle generation a les celulles en serie et il ne produirait rien si il etait defectueux
comment faire pour voir la production d'amperes a la sortie des diodes sur le panneau
ou comment le faire produire plus
merci

L'équipage
02 août 2011
02 août 2011
0

hello,

s'il débite sur une batterie chargée, via un régulateur c'est normal.
"tire" sur la batterie environ 10A tu devrais pouvoir avoir plus.
pas de soucis d'orientation ? de perte sur le câblage ??? régulateur mppt ou pwm ?? :litjournal: :reflechi:

02 août 2011
0

bonjour et merci
batterie chargé ou déchargé c'est pareil de plus il sort bien 21 a 23 volt en sortie
regulateur CMP 24 de chez solar regulateur

02 août 2011
0

il s'agit d'un regulateur pwm

02 août 2011
0

tes 5A tu les as après le régulateur ou avant ???
quelle tension as tu après le régulateur ?

02 août 2011
0

le regulateur me donne directement les amperes entrant comment prendre la tension avant
j'ai avant en démontant les connections tu panneau env 22 volts mais comment les amperes merci

02 août 2011
0

Bonjour,

Un peu plus de détails permettrait de t'apporter une réponse plus précise :
Panneaux "nouvelle génération"? kesako? Back contact j'imagine?

En sortie de régulateur PWM tu as 5A au lieu des 7A écris sur le panneau : c'est pas si mal suivant comment est monté ton système (taille de câble, qualité des connexion, longueur du câble, qualité d'ensoleillement, heure de la journée, ombre portée...)
Pour optimiser la charge, un régulateur MPPT avec un panneau un peu moins puissant n'aurait pas coûté plus cher et aurait permis de connecter d'autres éventuels panneaux plus tard.

Si tu veux savoir quel ampérage peux te sortir le panneau, il faut que tu branches ton ampèremètre en série.
Tes 22V actuels correspondent à la tension à vide alors que ta tension nominale (de charge) est de 18V.
Il faut également prendre la température en compte. Plus celle ci est haute, moins le panneau produit d'énergie.
Plusieurs facteurs peuvent se cumuler et faire ainsi baisser le rendement du panneau.

Maintenant que tu as ce matériel, il faut peaufiner son installation :
-éviter les ombres
-réduire au maximum la distance panneaux solaires/régulateur et régulateur/batterie
-choisir du câble souple multibrin de section adaptée à la longueur
-s'assurer de la bonne qualité des connections
-permettre à l'air de passer sous le panneau pour le ventiler
-maintenir le panneau parfaitement propre (nettoyage à l'eau et pas avec des produits miracle).

Voila, si j'ai pu t'aider je suis content.

Johann de LRsolaire

02 août 2011
0

Puisque c'est le sujet, n'y connaissant rien, pourrais-je avoir des renseignements sur le choix à faire pour équiper son bateau ?
Merci...

02 août 201102 août 2011
0

la longueur des fils correspond à l'aller et le retour si ton panneau est à 5m du régulateur en réalité tu as 10m de cable (Souple en 6mm2) le régulateur doit êttre à environ 1m maxi des batteries. D'autre part admettons que ton panneau donne 80% de la charge soit 100w pour 22v cela donne : I = P/U soit 100/22 =4,545A tu peux améliorer avec un régulateur MPPT mais c'est déja pas mal

02 août 201102 août 2011
0

Bonjour, la puissance "commerciale" d'un panneau solaire est donnée pour ensoleillement de 1000 W/m2 à 25°C parfaitement orienté. Cela n'arrive jamais au niveau de la mer (toujours un peu de brume) et en plus le rendement diminue quand la température des cellules augmente.
Pour approcher le rendement max, il faut être en montagne par temps froid.

02 août 2011
0

Il y a un dossier très complet sur le sujet dans le dernier numéro de Practical Boat Owner (en anglais évidemment)

02 août 2011
0

Ben vi, mais le rosbif et moi ça fait deux...

02 août 2011
0

bonjour,
ou est le probleme 5a en 24v ça fait 120w c'est pas mal pour un 140w ce qui est la puissance max dans les meilleures conditions d'orientation et d'ensoleillement
alain

02 août 2011
0

non il s'agit de 5,3 amperes en 12 volts

03 août 2011
0

Donc as tu regardé de plus près les points souligner plus haut dans ce post?

03 août 2011
0

oh! quelle faute! corrigez donc cette infinitif par un participe passé. J'ai honte.

03 août 2011
0

pour les panneaux ,il faut voir de combien de place on dispose ,sur un cata de 15m,400w de panneaux ça ne géne pas. il faut choir un endroit sans ombre portée l'ideal c'est sur les bossoirs ou le portique ,deux panneaux de 50w sont mieux d'un 100w en cas d'occultation d'un l'autre continue à débiter ,perso je ne suis pas pour l'orientation
le bateau bouge le soleil tourne,le vent aussi, donc à plat avec un peu de pente pour evacuer l'eau de pluie c'est ce qui me parait le mieux .
avec un bon regulateur .pas de problemes
alain

03 août 2011
0

sur mon 40 pieds je suis en train d'installer des 100w semi flexibles fournis par Johann.
pour le moment 3 avec un régulateur mppt...
Tout l'éclairage est en LED ( energyled) y compris les feu de nav ( mantagua ), peu d'électronique, un PC portable et mon plus gros consommateur: le frigo...
j'ai un parc de 330A/H gel de chez victron largement suffisant pour moi...
avec les 300w je devrais pouvoir "étaler" ma conso !
:-)

03 août 2011
0

je confirme, et n'hesite pas à me contacter si tu as besoin de conseils pour le montage et pour la connexion.

03 août 2011
0

ok, je suis actuellemnt en nav en sicile des que je rentre je revois tout mes branchements , merci

07 août 201107 août 2011
0

dans mon cas, chaque panneau de 100w est connecté via un cable de 6² longueur 8m (soit 16m AR j' ai pas pu faire mieux !)à un gros bornier de tableau électrique domestique.
bornier qui est placé à 50cm du régulateur et regroupant les 3 panneaux, puis cable de 10² entre le bornier et le régulateur.
puis cable de 15² entre le régulateur et les batteries de longueur 50cm à nouveau.

Pas encore fait de test de puissance... les panneaux n'ont pas encore leur place définitive sur le roof.
à suivre... :litjournal:
johann ton avis ??? :heu:

07 août 2011
0

C'est bon pour moi même si il aurait peut être été plus simple et pratique de regrouper les panneaux entre eux directement et, de la, ne partir qu'avec un câblage en 16mm² vers ton régulateur. Je comprends bien que suivant l'endroit ou sont installés les panneaux cela ne soit pas possible ou moins pratique.
Au niveau technique ton câblage entre les panneaux et le régulateur accusera une perte d'environ 0.2v ce qui est tout à fait acceptable.
Ton câble entre le régulateur et les batteries est largement sur-dimensionné, ce qui n'est pas gênant en soit mais vu la longueur, si tu étais resté en 6mm² cela aurait été bon.
Maintenant si tu avais du 10mm² sous la main, comme on dit, qui peut le plus peut le moins.

Quand tu auras branché tout cela, si tes panneaux sont tous au soleil, tu pourras sortir plus de 16A avec ton régulateur MPPT (les cellules choisies sont des sunpower à 17% de rendement, ce qui est un max en monocristallin). Pense surtout, quand tu vas les coller, qu'il faut éviter que les cellules soient masquées par de l'ombre.

Si tu as soigné tes connections tu es tranquille pour 20 ans avec ces panneaux.
Attention toutefois, ces panneaux sont faits pour accepter une courbure de 3%. Au delà, le risque peut être de casser les cellules. Mais je peux te dire d’expérience qu'en réalité tu as un peu plus de marge que cela. L'idée à garder à l'esprit est qu'ils sont fait pour épouser la forme du roof mais pas d'être pliés en 2.

Tu peux les poser à plat pont et marcher dessus sans problème (évite quand même de sauter dessus en talon aiguille :))

Tiens moi au courant de ton installation et n'hésites pas à me contacter si tu as des questions.

07 août 2011
0

16 A !!!
Fichtre j'en demandes pas tant !!
Je te dirais !!
merci encore! ;-)

08 août 201108 août 2011
0

C'est un max pour les panneaux parfaitement orientés mais, même en Bretagne, un monocristallin en plein soleil donné pour délivrer 5,5A, branché sur un mppt, m'a donné plus de 6A mesuré (batterie déchargée à 50%).
Alors avec 3*100w...

08 août 2011
0

Je ferais les essais un midi, le soucis c'est qu'il faudrait que je "vides" un peu mes batteries, pour qu'elles soient un peu déchargées...
à suivre en fin de semaine, dès que ce salopiaud de soleil voudra bien se montrer !!!

en fait pour avoir la valeur de l'ampérage max tu as la puissance théorique que tu divises par la tension nominale de charge exact ??? donc dans mon cas: 100/18: 5,5A
:litjournal:

08 août 2011
0

c'est tout à fait ça. c'est la tension de fonctionnement du panneau. Si tu mesures la tension en sortie de panneau (panneau débranché), tu obtiendras entre 20 et 21V.

12 août 201116 juin 2020
0

Hello,
j'ai quasi fini le montage....
pas simple de faire le compromis entre emplacement longueur de câble et orientation...
à 3h hier aprem ciel un peu voilé: 12,3A pas mal non ?? sachant qu'un à une écoute qui le traverse sur un de ses coins...pas le choix ! je penses pouvoir arriver maximum à 13-13,5A ce qui sera largement suffisant pour ma conso.

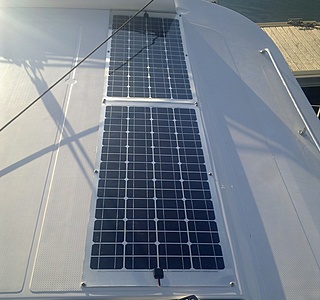

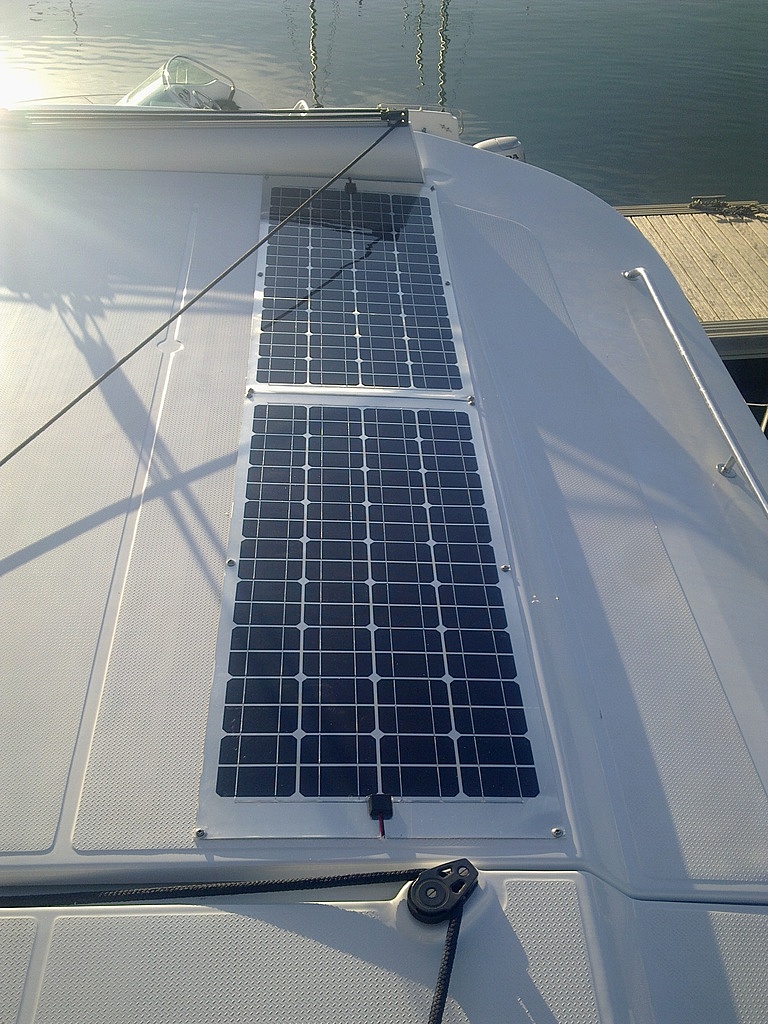

me reste plus qu'a jointer au sika...sur la photo les 2 bâbords.

par contre johann rassures moi: aucun soucis de compatibilité entre les tensions de charge du régulateur MPPT et mon parc de batteries GEL ??? :litjournal:

12 août 2011
0

Bonjour,

J'ai actuellement 40W et un régulateur mppt juta 10. Je vais avoir un second lot de 40W avec un autre régulateur mppt juta 10. Cela me permettra de laisser en charge, séparément chacune de mes deux batteries sans être obligé de les mettre en parallèle. Cela devrait aider à garantir les batteries durant les périodes hors navigation.

J'envisage de pouvoir mettre en parallèle temporairement, durant les jours de nav, les deux lots de cellules sur une seule batterie.

Quelqu'un sait il dire si le fait qu'il y aura alors deux régulateurs mppt en parallèle posera un problème ?

Merci d'avance.

Cdlmt

Gilletarom.

12 août 2011
0

Je dirais dans le doute prévoir de n'utiliser qu'un régulateur ( si sa puissance l'accepte ).
mais en théorie je ne vois pas pourquoi tu ne pourrais pas, chacun gérant son panneau de manière indépendante...juste que tu auras le double de perte ( certes minimes, mais le double quand même... )
:heu:

17 août 2011
0

Hello,
toujours sur mes panneaux, je compte faire un petit joint au sika blanc tout autour pour bien les coller et jointer "proprement".

en parlant de joint sika:
quel sika utiliser pour faire le pourtour des panneaux et jointer proprement et durablement :SIKA 292 ou 295 UV ??
:litjournal:

promis je mettrais pas du mastic silicone de salle de bain..

:-D

18 août 2011
0

Bonjour,

et désolé pour cette réponse tardive mais je n'ai malheureusement pas le temps de venir tous les jours sur le site.
Donc pour répondre à Gilletarom : tu as déja un régulateur MPPT de 10A, tu peux donc y connecter jusqu'à 120W de panneaux solaires. Il t'est donc inutile de te compliquer la vie avec un deuxième régulateur que tu peux quand même garder sous le coude gauche au cas ou le premier ait un problème.

Pour répondre à ficelle :le sika 295uv résite aux UV et sera plus facile à enlever le jour ou tu voudras aller tripatouiller sous les panneaux.
Pour la compatibilité avec tes batteries GEL, rassures toi, aucun soucis : ton intensité de charge est excellente et tes batteries te disent merci.
Par contre ton bout qui passe dessus n'est pas top top, mais bon, ça charge quand même.

En passant, puis je te demander un service? Je manque de photos de panneaux flexibles sur mon site web et plusieurs clients m'en ont fait la remarque. M'autoriserais tu à publier la tienne sur mon site?

Merci et n'hésitez pas à me poser vos questions, je réponds dès que je peux.

Johann de LRsolaire.

09 juil. 2013
0

et la circulation d'air sous les panneaux ,ce n'est plus utile sur les panneaux souple ????
merci

17 sept. 2011
0

voila, je suis revenu de ma ballade en mediterranée, et j'ai testé mon panneau le branchement est bien en 6MM2 environ 10 m j'usqu'au regulateur puis environ 2 m aux batteries, l'amperage maxi 5 amperes jamais plus le panneau est donné pour 8,38 amperes
il est sur un support orientable et inclinable MPI et toujours optimiser au maxi
5 amperes me parraissent tres peu, merci de voos conseils

17 sept. 2011
0

j'ai monté un de 130 w il y a 4 ans je ne me suis jamais demandé combien il fournissais de volts, d'ampère ou de watts car j'y connais que dalle en éléctricité, tout ce que je constate et qui me suffit c'est que mes trois batteries (115, 140, 65 a) sont chargées constament que mon frigo ou le reste ne me vide jamais les batteries et en plus le panneau est monté a plat sans possibilité d'orientation, voila mon expérience en matière de panneaux solaire.
bon vent

17 sept. 2011
0

Bonsoir,
Avec un 90W orientable et un régulateur MPPT je sors envrion 4.5 à 4.8A maxi à Marseille , mais je ne sais plus en combien de volt exactement, entre 12.5 et 13.5 environ.
Mais le voltage a aussi son importance car P=U.I
Puissance en Watt = Ampères x Volt.

Parc contre j'ai des cables plus courts, sais plus quelle section, mais pas loin de 6mm2

Amicalement.

17 sept. 2011
0

Régulateur pour les nuls:quelles différences svp entre mppt et pwm.Actuellement 330 A et une Rutland 913 ,panneau solaire envisagé.Les panneaux de toiture sont'ils "compatibles" avec l'air salin et l'eau de mer bien sur.Thank you(je travaille l'anglais par la même occasion)

09 juil. 2013
0

avec 330A on soude à l'arc .....
alain

17 sept. 2011
0

un peu de "recherche" ne peut pas nuire ....

www.energiedouce.com[...]s-mppt/

17 sept. 2011
0

Merci bil mais je cherche plutôt des retours d'expérience .Au final la différence de service est-elle vraiment flagrante.Et d'un autre côté j'ai peut être une bonne opportunité de panneau solaire

18 sept. 2011
0

Panneau 80w (pas back contact) régulateur Marlec HRDI (pas mppt, enfin je pense pas) 6m de cables jusqu'au régulateur, 1,5m du régulateur aux batteries.

Dans de bonne conditions d'ensoleillement il sort 6.2 Ampères (lu directement sur le Marlec), j'en suis très content !

18 sept. 2011
0

Comme Quarantepieds, j'ai monté il y a 4 ans un panneau de 130 watts à plat sur le portique avec un régulateur MPPT depuis 2 ans..

Je ne sais pas exactement combien il débite, mais mes batteries sont chargées à bloc dès 9 heures du matin, après une nuit de consommation (éclairage, frigo, ordinateur...).

En ce qui concerne les régulateurs, si j'ai bien compris les spécialistes, le principe est le suivant:

Par exemple (chiffres théoriques et sans tenir compte de la latitude et de l'orientation):

Pour un panneau de 120 W sous 18 Volts, l'ampérage maxi délivré sera de 120/18= 6.66 A.

C'est donc bien 6.66 A qui arriveront dans la batterie, à travers le régulateur. La puissance délivrée dans cette batterie sera donc de 12x6.66= 80 W.
Les 40W manquants auront été perdus et dissipés en chaleur par le panneau.

Contrairement au régulateur PWM, un régulateur MPPT fonctionne de façon à optimiser au maximum le débit en éliminant ou diminuant fortement cette perte.

Dans l'exemple théorique cité, la puissance délivrée à la batterie pourra être de 105 à 110 W, soit ~9 A avec un MPPT, contre les 6.66 A avec un PWM.

En réalité, les chiffres et valeurs sont un peu différents mais les résultats sont probants. Tu trouveras de meilleures explications sur les sites cousins.

En en tous cas, j'ai nettement vu la différence sur Koala lorsque j'ai monté le MPPT (provenance Now).

18 sept. 2011
0

c'est quoi un MPPT ?

18 sept. 2011
0

Merci KOALA si je plonge j'opterais pour le MPPT

18 sept. 2011
0

MPPT: Maximum Power Point Tracking. (recherche du point de puissance maximum)

Et ne me demandez pas comment ça marche ! Voir donc plus haut et les sites cousins (Tilikum...).

18 sept. 2011
0

Attention, tout dépend de ce qu'on attend de son installation solaire. Il ne sert à rien d'optimiser son rendement si la panneau doit simplement entretenir la charge d'une batterie. Si par contre il s'agit de compenser la consommation en nav, dans ce cas il faut choisir un MPPT.
Pour faire court, le mppt cherche en permanence le meilleur point de rendement de votre panneau par rapport à l'état de charge de votre batterie.

18 sept. 2011
0

la prochaine fois que j'irai au bateau je regarderais si c'est ça que j'ai monté.

18 sept. 2011
0

Combien l'as-tu payé ?
Un PWM coûte dans les 50 euros, alors qu'un MPPT coûte largement plus du double !

19 sept. 2011
0

Comme dit dans les tontons flingueurs : "le prix s'oublie, la qualité reste".

09 juil. 2013
0

Bjr
J ai un first 310, 2 batteries de75w, et un frigo plus pilote auto spx5
Je fais gaff, mais j installerais bien un petit panneau
Que me conseilles tu?
Merci d avance

09 juil. 2013
0

mini 100w mono avec mppt ,plutôt 2 X50 s'il y en a un à l'ombre l'autre débite .
alain
