Panneau solaire : quel régulateur et quel section de fils ?

Bonjour,
Je viens d'acheter un panneau solaire pour mon bateau

80 W en mono cristallin.

Quelle section de fil dois-je utiliser ?
Et quel régulateur dois-je utiliser ?

Sachant que je n'ai qu'un circuit 12V.

Merci de vos réponses.

Yann

L'équipage
06 nov. 2014
06 nov. 2014
0

Tu auras au maximum 8 amperes en intensité, donc un régulateur de 10A sera suffisant. J'ai aussi un panneau de 80W et j'ai pris un régulateur 20 amperes au cas ou je veux rajouter un autre panneau plus tard.

Pour la section de cable, tout dépend de la longueur. Personnellement j'utilise cette page pour faire ces calculs : www.plaisance-pratique.com[...]-cables

06 nov. 2014
0

J'ai deux 80 w en //, et j'en tire au grand maxi 8 A en med au mois d'août. Un régulateur de 10 A conviendra donc effectivement trés bien. Pour les cables, attention, tu es souvent emmerdé par la taille des borniers du régulateur, du panneau ou de la prise intermédiaire. En tout cas, ne descent pas sous 2,5².

Jacques

06 nov. 2014
0

pour un panneau de 100w et sur conseil ici, j'ai monté du 6 carré et tranquil. :alavotre:

06 nov. 2014
0

100 w en 12 volts soit 8 ampères max donc du 1.5 carré suffit largement.
Du 6 carrés, c'est un bon investissement sur le cuivre mais comment rentrer du 6 carrés dans ton bornier ?
Sinon, le 6 carré permet de passer 32 ampères soit quasiment 400 watts !!

06 nov. 2014
3

Le bon diamètre du cuivre ne dépend pas que de l'ampérage transporté mais aussi de la longueur aller retour.

Jacques

06 nov. 2014
0

@Erendil

"Le bon diamètre du cuivre ne dépend pas que de l'ampérage transporté mais aussi de la longueur aller retour."
si ton courant fait l'aller et le retour sur le même câble, ce n'est pas la peine de l'envoyer : laisse le a la maison !!
La longueur je te l'ai donnée pour une maison toi c est un bateau et tu n'as pas 10 amperes mais 8 et comme tu ne les auras jamais ...

14 fév. 2022
0

Nous sommes en 12v continu,donc il faut bien calculer la longueur aller et retour
A la maison c’est en alternatif comme tu le sais

06 nov. 201406 nov. 2014
0

ywk
il existe des cosses de 6 ( jaune) a trou de 5/6/8 !
des cosses de 6 a doigts !
des cosses de 6 a fourches de 5/6/8
quand on ne sais pas ,a minima on ne contribue pas ! :non:
ce n est pas tout de braire n importe quoi! :scie:
nombre de panneaux ont des passe fils pour du 4 mm/carré et des connecteurs de mise en parallèle qui supporte allégrement du 6 mm/carré ! :scie:

du 2,5 a minima et plus si tu les met ensuite en parallèle avant ton régulateur

07 nov. 2014
1

Le problème n'est pas l'amperage maxi du câble, mais la chute de tension qui peut être importante dans une petite section. Avoir 1 V de chute de tension sur l'alimentation d'un radiateur en 220v n'a pas une grosse importance, mais 1v sur la sortie d'un panneau qui sort 14v va diminuer considérablement la charge. C'est pour ça qu'on surdimensionne les fils en 12v. 6 mm2 c'est bien et ça permet de brancher un autre panneau plus tard sans changer les fils. On peut aussi utiliser du 4x2,5 facile à trouver en magasin de bricolage, et doubler les fils, ça fait du 2x5.

07 nov. 2014
0

Ha! Voilà des chiffres précis que je n'avais pas. Juste voir si l'abaque done ces valeurs pour des longueurs brut ( auquel cas il faut diminuer les longueurs de moitié pour l'A/R), ou s'il ont déjà intégré l'A/R dans le calcul.
Je viens de retrouver un tableau qui donne 10% de chute de tension (soit 1,5v) pour 5A sur 10m dans du 2x2,5 mais ça me paraît beaucoup.

07 nov. 2014
1

bien vu !!!
10 Ampères sur du 2.5 carré en 5 m de longueur fait une perte de 0.34 Volts
10 Ampères sur du 6 carré en 5 m de longueur fait une perte de 0.14 Volts
10 Ampères sur du 1.5 carré en 5 m de longueur fait une perte de 0.56 Volts
10 Ampères sur du 2.5 carré en 10 m de longueur fait une perte de 0.68 Volts
ces pertes sont à x par 2 pour l'aller et le retour
donc par exemple
LIAISON entre REGULATEUR et BATTERIE :
Pour 10 amperes en 12 volts sur du 1.5 carré sur 5 metres, on perd 10% de la puissance.
Pour 10 amperes en 12 volts sur du 1.5 carré sur 10 metres, on perd 20% de la puissance.
Pour 10 amperes en 12 volts sur du 2.5 carré sur 5 metres, on perd 5.6% de la puissance.
Pour 10 amperes en 12 volts sur du 5 carré sur 5 metres, on perd 2.8% de la puissance.
LIAISON entre PANNEAU et REGULATEUR :
Un panneau solaire qui bosse en MPPT donc avec tension de travail d'environ 16.8 VOLTS.
Pour un panneau qui sort 10 amperes sur du 1.5 carré sur 5 metres, on perd 7% de la puissance.
Pour un panneau qui sort 10 amperes sur du 1.5 carré sur 10 metres, on perd 13% de la puissance.
Pour un panneau qui sort 10 amperes sur du 2.5 carré sur 5 metres, on perd 4% de la puissance.
Pour un panneau qui sort 10 amperes sur du 5 carré sur 5 metres, on perd 2% de la puissance.
Conclusion, rapprocher le MPPT de la batterie !!

07 nov. 2014
0

J'avais oublié de préciser : la longueur considérée est entre les 2 composants donc quand je dis longueur 5 mètres, j'ai bien compté une perte à l'aller sur 5 m et une perte au retour sur 5 m.
J'ai pris une résistivité donnée pour le cuivre de 17 10-9 (qui ne tient pas compte d'un effet joule que j’espère non atteint !!)

07 nov. 2014
0

Il ne faut pas comparer une intallation électique domestique (à la maison) et un raccordement de panneau solaire / batterie sur un bateau.
Pour une installation domestique, il ne faut pas trop d'élévation de température des conducteurs pour ne pas dégrader les gaines et mettre le feu mais on se moque un peu des quelques volts perdus (il y a des normes à respecter), tandis que sur une installation panneau solaire sur un bateau on est, en général, plus exigeants vis à vis des pertes d'énergie.
En ce qui me concerne j'ai 2 panneaux solaires 80W et 30W orientables en parallèle il ne me semble pas avoir vu le courant dépasser 8A . j'ai un régulateur MPPT de 10A et j'ai mis des câbles de 4mm² . La distance panneau solaire batterie est d'environ 4m.

07 nov. 2014
1

C'était ce que je voulait dire, dans une maison, on admet 16A dans du 2,5mm2 , ça ne présente aucun problème par rapport à la surchauffe en 220V . En 12v si on passe 16A dans un câble en 2,5 on aura une chute de tension de peut être 0,5v ( faudrait vérifier avec des abaques, et ça dépend de la longueur A/R du câble). Mais 0.5v en moins quand la différence entre le panneau (15 a 18v) et la batterie (13v) n'est que de 2 ou 3v , ça fait une difference importante,ça diminue considérablement la charge. Mettre un câble 2x1,5 sur un panneau de 80w , ca n'est pas assez, 2x4 ou 2x6 , c'est bien. Il faut surdimensionner un peu par rapport a ce qu'on ferait pour de l'éclairage.
Quand au problème, de la taille des cosses d,entrée, si ça pose un problème, il suffit de diminuer la section juste à la connection, en coupant qques brins et en faisant une soudure sur la partie réduite. Réduire la section sur qques centimètres de long ne pose aucuns problèmes, si la connexion est bonne.

06 nov. 2014
1

le conseil de jfoucher me semble parfait.

06 nov. 2014
0

Merci pour vos réponses Top et très éclairées.

Je vais donc prendre un régulateur de 20 A pour être tranquille

Et concernant le diamètre des fils je vis prendre du 1,5mm2. Ca à l'air de suffire avec les calculs de jfoucher.

Ou alors 2,5 pour être tranquille ?

06 nov. 201406 nov. 2014
0

@ yroyer

"Merci pour vos réponses Top et très éclairées."
pas de quoi !! ;)

"Je vais donc prendre un régulateur de 20 A pour être tranquille"
non, pas la peine, prend un Victron 75/15 MPPT, tu ne le regretteras pas, perds pas ton temps avec du chinois ou de l'escroquerie, 15 amperes te suffit et il gère la charge de la batterie

"Et concernant le diamètre des fils je vais prendre du 1,5mm2."
oui
"Ou alors 2,5 pour être tranquille ?"
sans AUCUN interet, le max de courant tu l'auras entre regul et batterie et ce sera courant max 7 à 8 ampères !!

www.victronenergy.fr[...]-FR.pdf

06 nov. 201416 juin 2020
0

Aile de fustel
"Ce n est pas tout de braire n'importe quoi!"

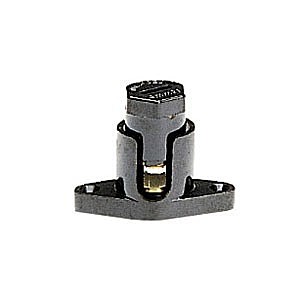

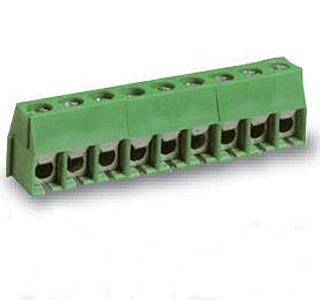

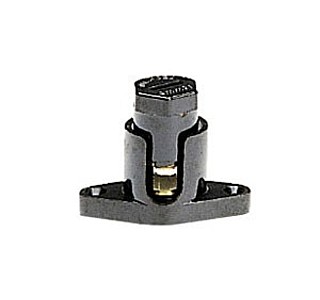

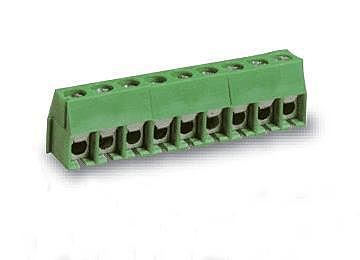

Ne soyons pas bornés, y a borne et borne
Y a aussi borne in USA
et aussi borne to pete ta gueule (dans Titeuf)
Moi c'est le borne vert pour un 15A : je ne rentre pas du 6 carré !!

06 nov. 201406 nov. 2014
0

n importe quoi !ywk
comparer une borne ferrel avec un connecteur pour filerie de 0,75 ou 1 mm2 de matos électronique ! :doc:
d ailleurs la borne ferrel ; ce n est que pour des connections provisoires de chantier !
faut pas déconner!
et une cosse a doigts de 6 mm2 rentre dans un bornier normal ! :heu:
d ailleurs dans un montage correct, pour pouvoir couper ton ou tes panneaux avant le régulateur , tu passeras pas un disjoncteur ou un porte fusible qui accueilleras tranquillement du 6 mm2! :pecheur: :-D

06 nov. 2014
0

Ceke je voulais dire c'est que mon victron 75/15 ne rentre pas un cable de 6 carré : c'est certain !!
Donc en entrée en sortie, du 2.5 c'est LARGEMENT suffisant.
?!?
Quel interet de couper les panneaux AVANT le régulateur ???
Quel interet de mettre un fusible entre le panneau et le régulateur ?

06 nov. 2014
0

ben, l intérêt c est:
de ne pas laisser ton régulateur recevoir la charge des panneaux si tu coupes aux batteries !
c est un peut comme si tu débranchais ta batterie de ton alternateur , avant d arrêté ton moteur ! :non:
:whaou: :heu:
de plus tu protèges ton câble et d un cours jus possible au passage du pont ! :scie:

06 nov. 201406 nov. 2014
0

@ile de fustel

"l"intérêt c est:
de ne pas laisser ton régulateur recevoir la charge des panneaux si tu coupes aux batteries !"
et quand ta batterie est pleine ? elle ne prend aucune charge et elle est bien coupée du circuit

"de plus tu protèges ton câble d'un cours jus possible"
ben non, car ton court jus au bout des fils du panneau solaire ne fera que 8 ampere au max donc c'est pas 8 Ampères qui vont cramer ton fil prévu pour passer 10 ampères !!!
(je con tribu à minima !!)

06 nov. 201406 nov. 2014
0

putaing !
là, j abandonne
ywk regarde toi écrire des conneries !

je m en vas te foutre à la cale !

:jelaferme:

06 nov. 2014
0

@ile de fustel

1/ "ton court jus va surement rester dans ton panneau solaire ?"
Un panneau de 80 watt sort en MPPT environ 4.7 ampères à 17 volts donc en court circuit il va sortir 5.3 ampères environ et cela ne va pas tuer le panneau solaire (qui n'est pas une batterie) : ok ?

Ca ne va pas tuer tes câbles non plus alors à quoi cela sert de mettre des fusibles ?
Si ton courant passe un PONT (de quoi ?) et si ton PONT laisse passer 4.7 ampères, il devra laisser passer aussi 5.3 ampères vu que c est le MPPT qui choisit le fonctionnement de ton MPPT alors ton PONT n'a pas besoin d’être protégé il est prévu pour, sinon y a erreur !!

2/ Si tu es en plein soleil et que ta batterie est archi pleine, elle est "déconnectée" du régul qui fera fonctionner le panneau solaire aux 2 points de fonctionnement théorique suivant :

5.3 ampères en zéro volts, puissance extraite et à dissiper de zéro
soit 0 ampères en 22 volts, puissance extraite et à dissiper de zéro. (donc déconnectée, solution la plus simple !!)

D'autres questions ? à braire ? à minima ?
Tu es fumeur ?
:doc:

06 nov. 2014
1

hé les gars, faites pas monter votre lait, notre ami pose une question, je repond ce que MOI j'ai fait sur conseil d'ici et le 6carré est rentré sans rien forcer du tout . :alavotre:

06 nov. 2014
0

mon electricien m'a dit.... 4mm²
j'ai mis 4mm² :heu:

07 nov. 2014
2

Pour info j'ai un régulateur mppt 15A, panneau solaire de 100w,j'ai mis du 6mm2 sans aucun probleme,2x 6 metres.
