Panneau solaire orientable sur matereau

L'un d'entre-vous a-t-il déjà réalisé ce montage adopté sur les mini-transat.
Je dispose du panneau solaire, d'un pied de mât avec diabolo de planche à voile, et d'un mât de planche à voile en carbone. Que me manque-t-il et comment faire le montage?
Merci pour vos conseils éclairés.

L'équipage
06 fév. 2009
06 fév. 2009
0

Pas mal de bateaux ont procédé comme toi...
... le point clé à mon avis tient dans le haubanage du matereau.

Si tu veux optimiser cette installation, prévois un système pour orienter le PS.

A+ Sergio

(Heu.. je ne l'ai jamais vu avec un mat de planche à voile... je ne sais trop quoi en dire...)

06 fév. 2009
0

mât de planche à voile
Sur le tableau AR de mon voilier sera fixé un tube creux en acier peint, alu ou inox en fonction du coût, dans lequel viendra s'emboiter le mât de planche afin de permettre un démontage aisé dès que nécessaire.

06 fév. 200916 juin 2020
0

Une image...
Les "mini transat" placent en général leur panneau solaire très bas, au niveau de notre tableau AR. Là où je passe pour aller me baigner etc. Donc panneau là où il ne gène pas cad plus haut!

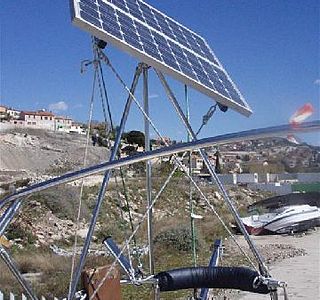

Mat de PAV en carbone où pas, je pense qu'il faudra trianguler le mat pour la rigidité du support, et haubanner les panneaux pour maintien et réglage.

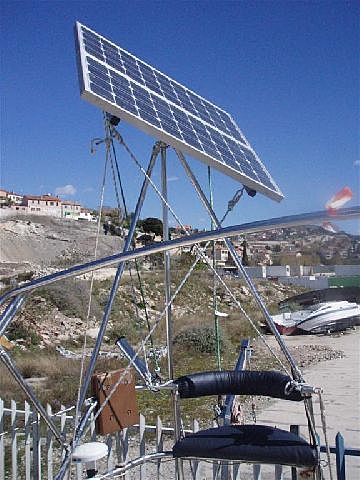

Voir photo, prise avant la mise à l'eau. le haubannage du panneau s'est civilisé depuis!

06 fév. 2009
0

Panneau solaire orientable
Bonjour

Pour ma part j'ai utilisé une autre solution sachant que j'ai un portique.
au centre et aux deux extrêmes du portique à gauche et à droite j'ai fixé deux sphères en inox type boule d'attache remorque. Mon panneau solaire est fixé sur un cadre qui en son centre a une machoire composée de deux demi tubes correspondant au diamètre des sphères. Le panneau étant monté sur Rotule je peux l'orienter dans tous les sens. Au mouillage pour éviter l'ombre de l'éolienne qui fait vite perdre du rendement je repositionne le panneau sur la boule de gauche ou de droite suivant le soleil -De ce fait je peux suivre le soleil sur pratiquement 180 ° et ce quelle que soit la position du bateau .

JDU

06 fév. 2009
0

Installation simple
Effectivement, comme il est dit plus haut, si tu installe ton panneau assez bas tu peux le monter sur un mât puisque celui-çi n’aura pas une longueur très importante.

Par contre si tu le place plus haut, il sera préférable, à mon avis, de le monter sur un mât tripode.

De toute façon, quel que soit le système utilisé, la fixation par diabolo est très pertinente, parce qu’elle est souple, donc solide, facilement réglable et simple. J’ai ça sur mon bateau depuis 7 ans, et c’est sans problème.

Néanmoins je te suggère d’utiliser un gros diabolos (il en existe en deux tailles), de façon à ce que le panneau se tienne tout seul en cas de rupture d’un des bouts de réglage

L’orientation du panneau pourra se faire par 4 bouts avec des clams en plastique par exemple.

Voilà : simple, léger, économique et efficace

06 fév. 2009
0

je me suis contenté
de fixer un tube (morceau de bome) sur le balcon arrière dans lequel vient s'enquiller le tube d'environ 1,80m sur lequel vient se fixer le diabolo et donc le panneau.
Ca ne gène pas le passage, il n'y a pas de haubannage c'est installé en 3 mn et c'est suffisant.
Sur le tube fixe le plus simple est de mettre 4 petits taquets sifflets pour régler l'orientation.
J'ai navigué par 30 noeuds avec, mais ce doit être la limite.

Ma seule erreur est de ne pas avoir suffisamment dimensionné le panneau bois qui fait l'intermédiaire entre le ps et le diabolo car comme les 4 bouts tirent un peu ça fait plier légèrement cette planche.
Prévoie de pouvoir le cadenasser car l'inconvénient de la mobilité c'est qu'il est ...mobile

06 fév. 200916 juin 2020
1

Bon... encore un coup

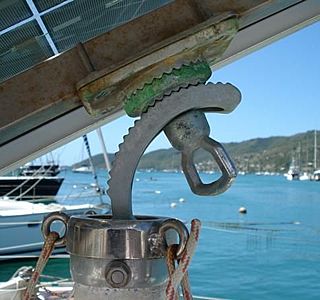

la photo d'un support simple et solide : un support de canne à pêche installé à l'envers... ;-)

_/)

06 fév. 2009
0

Canne à pêche
Avant d'ouvrir ce fil, j'ai consulté les forums et vu ce système ingénieux. Où peut-on se le procurer?
L'avantage du matereau "mini-transat" est d'avoir le panneau solaire en hauteur. Qui plus est j'ai déjà le mât carbone de planche à voile et di le diabolo, mais je ne suis pas bloqué et reste ouvert à tout autre système pratique.

07 fév. 2009
0

panneau sur balcon .
Panneau solaire de 42 w sur le balcon arrière de mon Sangria.

Réalisé il y a 3 ans...

Le panneau peut pivoter sur 360° .
Le mâtereau est réalisé en tube d'acier noir galvanisé à la bombe. Le tout pour pas très cher puisque soudures d'écrous + découpe , pliage et bombe de galvanisation ne dépassant pas les 10 euros. Quant au panneau et le régulateur qui l'accompagne, ils reviennent à 360 euros.
L'ensemble maitient chargé 2 batteries de 70 Ah.

Une fois tout bien au point, si le prix est décent, je passerai à l'inox sinon avec un minimum d'entretien je resterai tel quel.

octobre 2008 : Suite aux nombreuses demandes de renseignements concernant le montage du panneau solaire, je tiens à préciser que les prix ont dû certainement augmenter depuis mais que rien n'a bougé, je passe simplement une couche de peinture Julien (couleur grise) tous les ans sur l'acier. Le panneau et le régulateur de charge ont été achetés chez "Tramontana" ZI Croix Sud, rue Levassor, 11100 Narbonne. Tél. 04.68.41.32.27 - fax 04.684.24.980

extrait de mon article sur 123 sangriamis

07/02/2009:
à ce jour le support est toujours en acier, va recevoir une nouvelle couche de peinture aprés mise à nue du métal et le système m' apporte toute satisfaction ( pas cher et solide...il vient de résister à la tempête Klaus...pas comme la coque du bateau qui elle a subit les caresses de son voisin dont le catway avait laché ....

:-( :-(

07 fév. 2009
0

pour photos..
voir pagesperso-orange.fr[...]ew.html
car elles ne passent pas sur le forum, désolé
sinon me contacter, @+ ;-)

07 fév. 2009
0

simple et efficace
:tesur: me semble t il ton montage!

:bravo:

07 fév. 2009
0

Pris actuel panneau solaire
Merci Gilbert, beau travail. Je vais te contacter en MP pour plus amples infos.
Je viens d'acheter un 50W monocristallin avec régulateur 10a au prix de 287,99 € port en colissimo compris, chez Stéphane BOCHER 29 Quimper, tél: 09.70.46.66.33

07 fév. 2009
0

s
un mat de planche en carbone est a mon avis bien suffisant.
Les conraintes qu'il subira en portant le panneau est a mon avis sans comparaison avec les claques qu'il aura supporté en navigation, notament dans les vagues.
En plus c'est pas un mat mais un demi mat, sauf pour les géants...donc encore plus solide.
Si le pied est suffisament solide, le haubannage est a mon avis inutile, un ficelou pour le maintenir contre
le balcon arriere et c'est bon.

07 fév. 2009
0

Mât carbone
Il est hors de question dans mon esprit, de confier la résistance de l'ensemble face aux éléments, au seul mât carbone.
Le matereau serait en 2 éléments, une partie sédentaire constituée d'un tube creux en acier galva peint, alu ou inox, dont la base est fixée au plat-bord du tableau AR au moyen d'écrous et contre-plaques, et le haut haubané, la partie mobile comprenant le mât carbone et le panneau solaire sur son support sera fixée au tube creux au moyen de 2 clavettes de façon à le rentrer dans l'habitacle dès que nécessaire (la nuit par exemple).
Mais plus je réfléchis et plus je trouve le système de Gilbert ingénieux. Je vais certainement l'adopter.

07 fév. 2009
0

s
Le matereau de gilbert sur le sangria est super aussi, je viens de le découvrir, tres bonne idée !!
Sur une journée complète, quelqu'un a t-il déjà mesruré les différences entre orienté ou pas ?

07 fév. 2009
0

pour les polycristallins
comme le mien, l'orientation joue beaucoup. Pour les modernes monocristallins, il paraît que c'est moins important.
J'ai réalisé un panneau orientable, description visible là : cata.iroquois.free.fr[...]/
puis aller dans "miscéllannées", puis le lien "panneau orientable". Je disais à la fin qu'il avait très bien résisté à des vents de plus de 40 nds, je peux maintenant (depuis la dernière tempête) affirmer qu'il a résisté à plus de 155 km/h de vent !

07 fév. 2009
0

miscéllannées
pas vu ton lien

20 avr. 2016
0

BONJOUR,
ce systeme rotatif a l air très ingénieux et à portée d un bricoleur comme moi ,
voilà ce que je comprends:

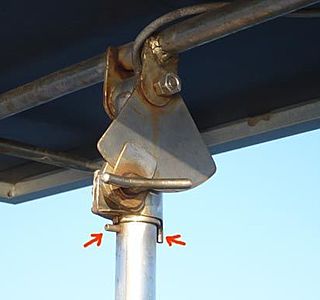

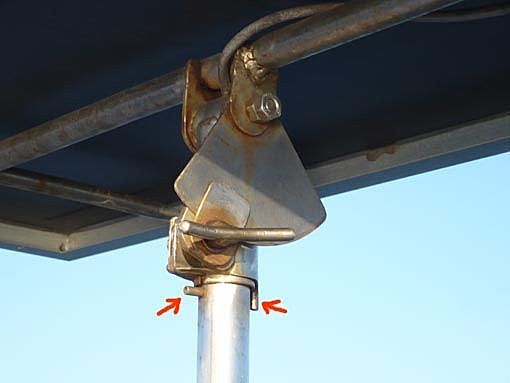

ces 2 petits tétons en bas ont l air de servir d arrêtoirs ,
le gros papillon permet de régler la bascule vers le haut/bas sur un axe horizontal
je ne vois pas bien comment bloquer l orientation sur l axe vertical avec ses 2 tétons
je serais très intéressé de voir une photo de l arrière du module ou qq explication pour comprendre le fonctionnement complet

07 fév. 200916 juin 2020
0

sur sa fiche!
:tesur:

23 avr. 2016
0

Tu as toutes les explications là :
cata.iroquois.free.fr[...]ol.html

23 avr. 2016
1

salut voici des photo du montage que j'ai fait il y a quelque année

plus.google.com[...]1700225
