Panneau solaire orientable

Je vais m'équiper d'un panneau solaire, et je souhaite l'articuler. on voit souvent sur des minis, le panneau sur une rotule, malgré mes recherches, je n'ai rien trouvé.
HELP !
JJ

L'équipage
30 jan. 2012
30 jan. 2012
0

bonjour ,
ça se bricole trés bien un systeme à rotule que l'on peut piquer sur un parasol par exemple .
sur une transat ,c'est interessant puisque genralement on reste toujours sur le meme bord
mais pour la croisiere ce n'est pas pareil et au mouillage le soleil tourne ,le bato tourne donc le montage a plat est préferable .
alain

30 jan. 2012
0

100% d'accord avec Alain. Je crois que très souvent ceux qui montent des panneaux orientables et les retrouvent dos au soleil, après une petite absence, finissent par les monter à plat.

30 jan. 2012
0

Je viens de regarder la rotule de parasol !!! ça n'a pas l'air très solide pour un panneau de 80W comme le mien ! mais bon je ne sais pas quel est le matériau ?

J'ai réalisé l'articulation d'un panneau solaire avec un support de canne à peche , monté à l'envers.
Tu peux le voir si tu passes à <cherbourg
Préviens moi avant ou demandes à Guy de Nossi, il sait où est le bato.

30 déc. 2019
0

Et une rotule de mat de planche à voile en caoutchouc articulé dur..?

30 déc. 2019
0

Tu as vu que ce fil date de janvier 2012 ! 😉

30 jan. 201216 juin 2020
0

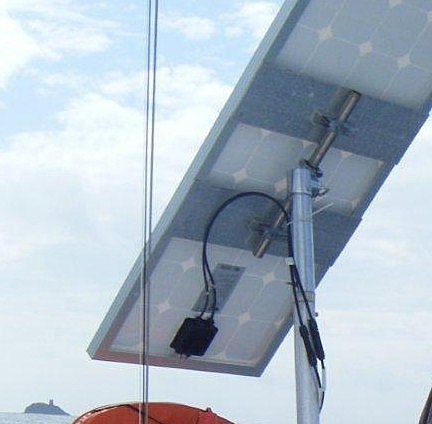

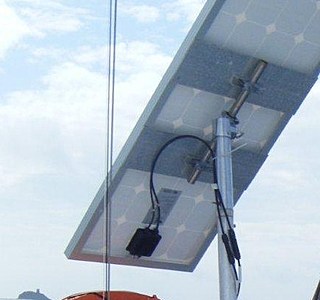

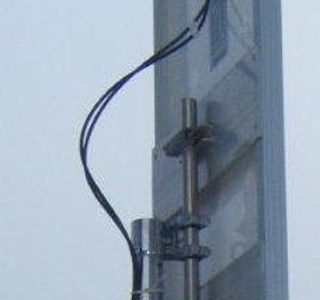

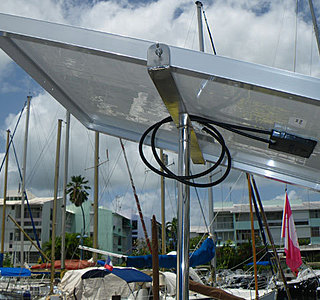

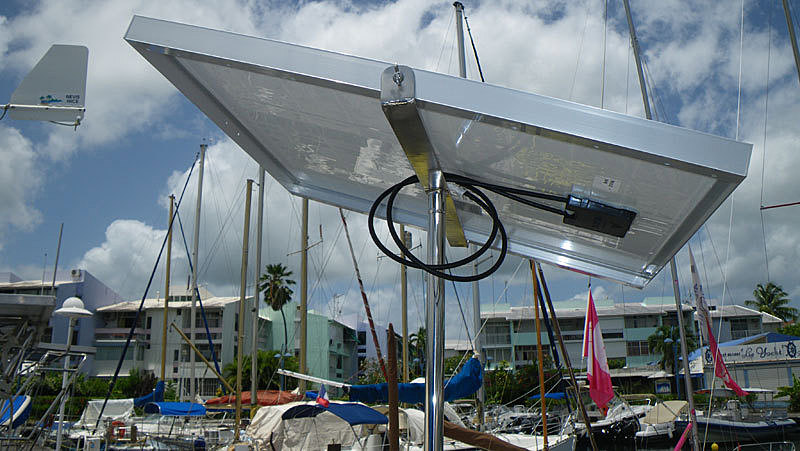

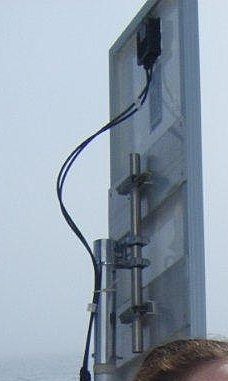

J'avais dessiné ce système, démontable en 5 minutes, orientable sur 2 axes, si l'on rallonge les pattes sur lesquelles on fixe le panneau, on s'adapte à toutes les latitudes…
Ça m'a coûté 300€ de soudure inox, d'installation et de matière.
Aucun problème en mer, même avec des bonnes rafales à + de 30-35 nœuds, le tube-axe est de section importante.

30 jan. 201216 juin 2020
0

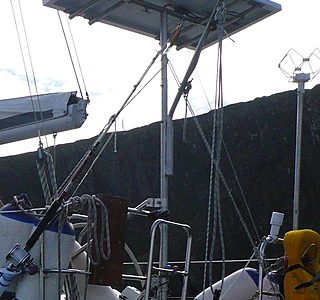

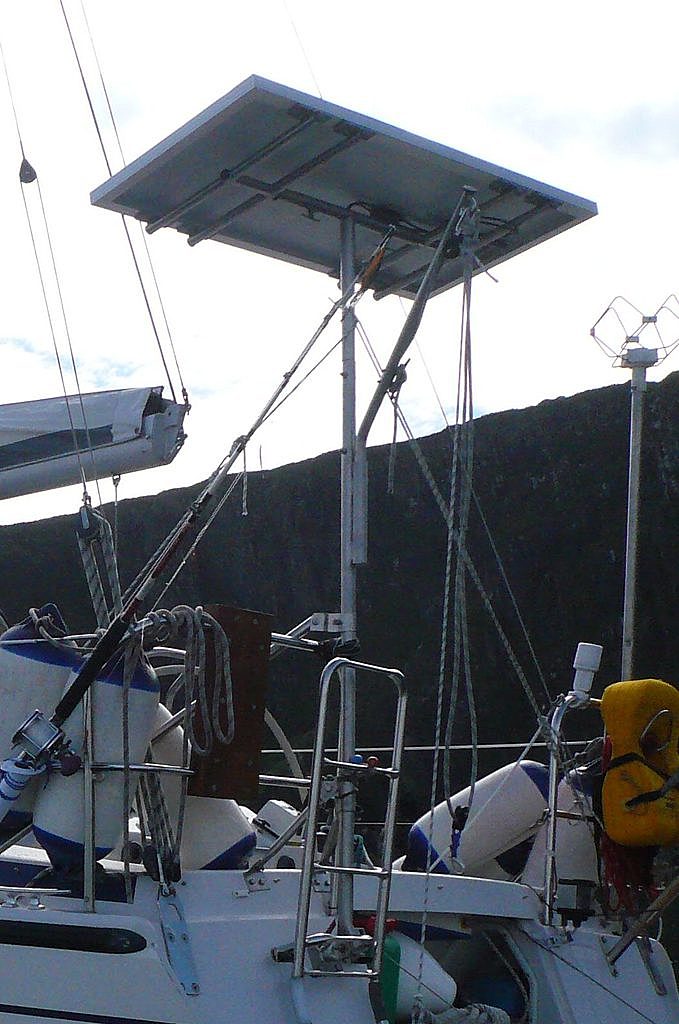

"Tournesol" sur Manahiki. La remarque de 60nora est judicieuse, mais comme il est agréable de voir le panneau charger au maximum dès le lever du soleil!!!
Pierre-Louis

30 jan. 201216 juin 2020
0

2 photos de mon montage

c'est tout ce que j'ai !!!

30 jan. 2012
0

Bonjour. Un peu "lourd" le système de Nostria pour Gribou, pas la même taille de "barque" et conservateur d'allure qui prend pas mal de place à l'arrière mais, ce qu'il ne nous dit pas, c'est qu'elle puissance/taille il désire installer ce qui déterminera le système pour la fixation/orientation.Sur les minis, ils sont souvent au niveau du tableau entre 20 et 40w montés sur une rotule de planche et orientables par des bouts.

30 jan. 2012
0

Bonsoir,
Je pensais installer 60 watts qui conviendrait bien, mais vu les places disponibles et les accès que je dois garder sur l'arrière, ce sera certainement un 40 Watts bien que 2 fois 30 ? est tentant.
Il n'y aurait pas le Navik, le 60 sur l'arrière s'installerait facilement.
Je pensais orienter pour avoir un meilleur rendement du 40W.
Vos réalisations sont intéressantes, il est vrai que je possède un mat en 2 parties que je pourrais réutiliser car j'ai ses fixations.
Mais dans mon étude je pense aussi au fardage.
Je vais collationner, et sur place je ferai des simulations avant de réaliser.
on est jamais content non ?
JJ

30 jan. 2012
0

pourquoi ne pas monter un systeme ainsi, pas trop cher.....
www.folienumerique.fr[...]ole.htm

30 jan. 201216 juin 2020
0

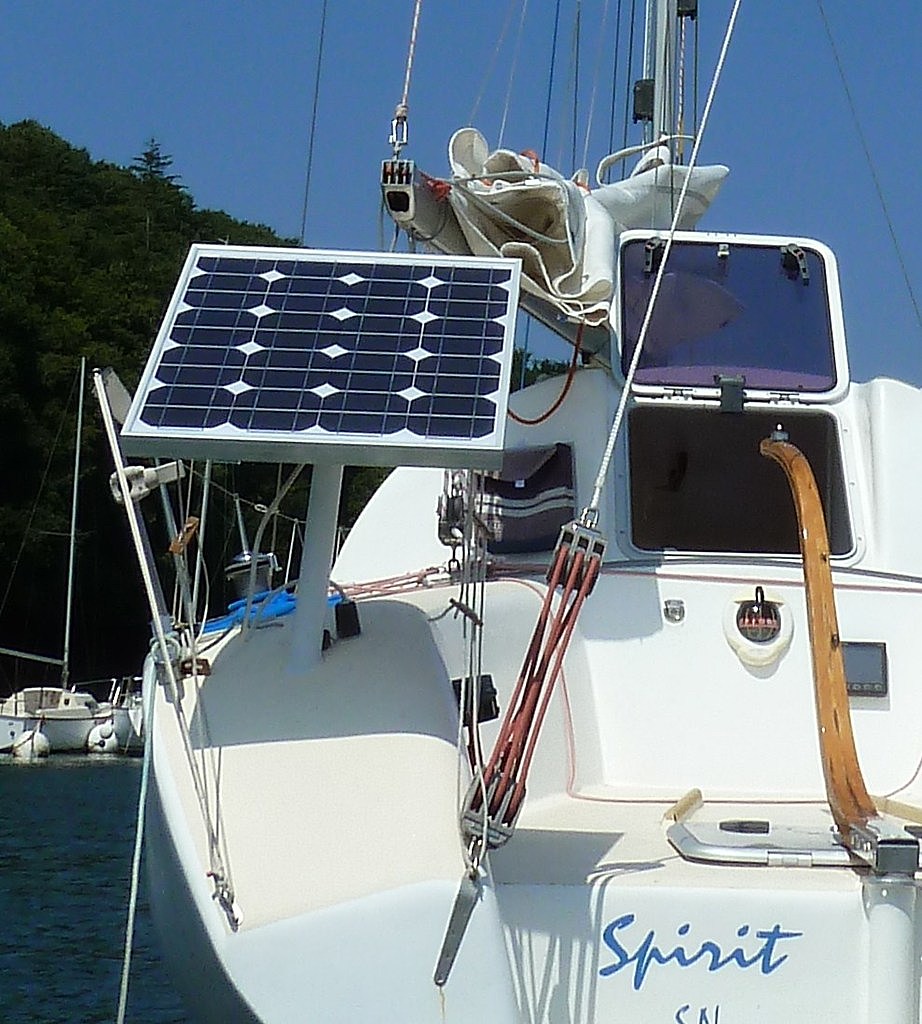

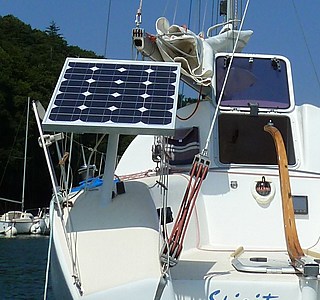

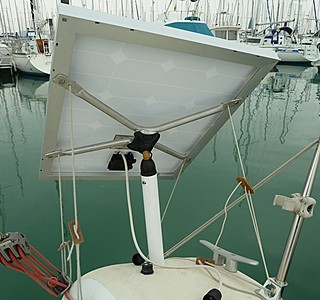

J'ai monté un panneau solaire 40W sur un matereau carbone dans le cockpit de Spirit, façon mini-transat.
Le panneau est orientable dans tous les sens en moins de deux grâce à une rotule de pied de mât de planche à voile. C'est mieux qu'un diabolo que je trouvais trop rigide à plier. 4 bouts permettent le réglage avec système de réglettes fait maison aussi.
La rotule est solidaire du panneau et se glisse dans le tube carbone fixe dans le cockpit.
Donc on enlève le panneau du matereau facilement aussi pour le ranger. A poste il est assuré dans le matereau par un boulon de 6.

Des photos seront mieux pour expliquer, je vais en faire.

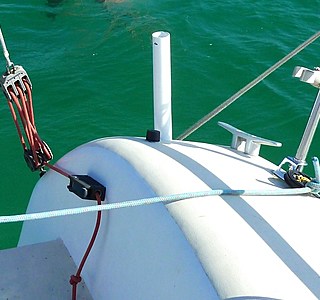

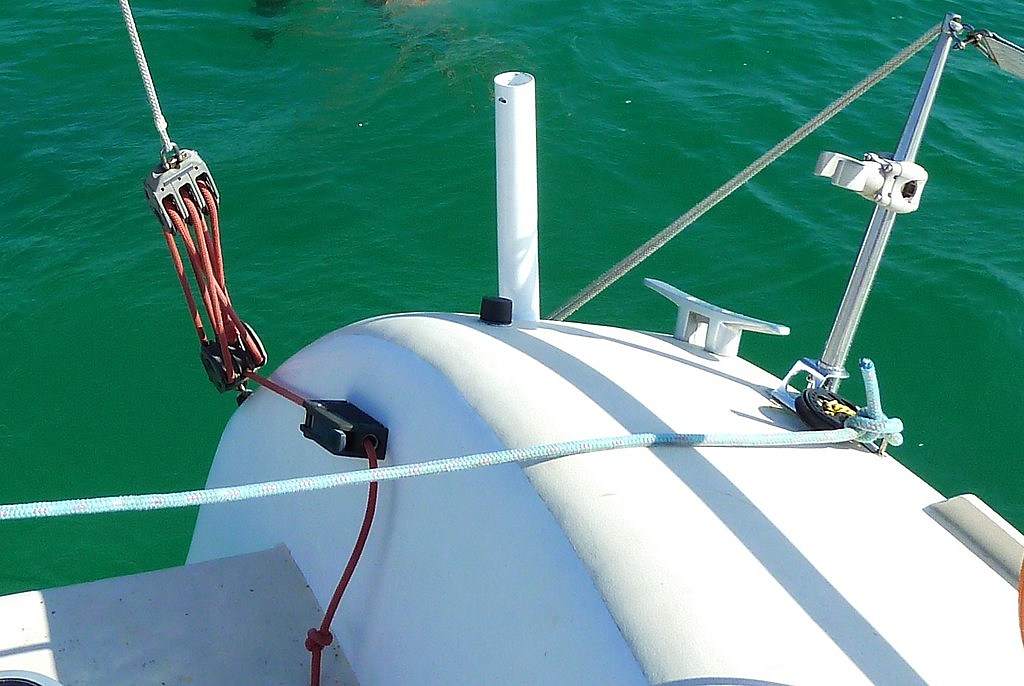

J'en mets déjà 2 qui donnent une vue d'ensemble : une sans le panneau, une avec.

30 jan. 2012
0

Oui, pas mal mais à négocier avec l'ouverture du coffre sur le bateau de gribou.

30 jan. 201230 jan. 2012
0

Bonjour,
Tres intéressant ton montage.
Aurais-tu des photos du montage de la rotule de pied de mat de planche?
Et quelle prise etanche utilises-tu?
Merci d'avance
Stef

30 jan. 2012
0

Non je n'en ai pas encore mais je vais en faire ces prochains jours.
L'articulation de planche à voile est un cylindre caoutchouc d'environ 20mm de diamètre fixé à deux manchons plastique, l'un boulonné au panneau avec rotation 360° libre (le panneau peut tourner sur lui-même)), l'autre qui s'emboite dans le matereau.
L'articulation est assez molle et c'est ça qui est bien : aucune difficulté à l'orienter, même à la verticale pour le soleil sur l'horizon.
Dès le lever du soleil ainsi qu'au coucher, l'ampèremètre est ravi ! Rien à voir avec le cas du panneau à plat.
Avec un petit panneau et sans moteur, je regrette pas l'orientable pour le max de rendement, quitte à l'orienter souvent.

La prise 12V extérieur est du type prise de pilote auto, celle de tous les ships.

Pareil que Nossi, depuis que j'ai ça je n'ai plus utilisé le chargeur de quai, et jamais mes batteries ont été aussi bien chargées.

30 déc. 2019
0

Bonjour
en MP je serais intéressé pour en savoir plus sur votre installation.
Merci

30 jan. 2012
0

Gribou,
j'espere que tu envisages de prendre un regul MPPT, pour moi c'est indispensable

30 jan. 201230 jan. 2012
0

J'en profite pour le redire, avec mon 10w et un régulateur ordinaire, celà fait trois ans que je n'ai pas ressorti le fil pour faire marcher le chargeur et le reste du jus m'est fourni par le moteur quand il tourne. Peut être suis je très économe mais comme tout le monde, j'ai des instruments électroniques, un vrai frigo et des lampes néon vieilles de 33ans et un pilote aussi et les feux de nav sont gourmands, deux fois 15w.Cette année, un pc va venir consommer et je verrai s'il y a un manque notable de jus mais, j'en ai choisi un économique exprès. J'avais oublié de dire que j'ai aussi fait le choix d'un panneau monocristallin plus cher mais avec de meilleures performances à taille égale.

30 jan. 2012
0

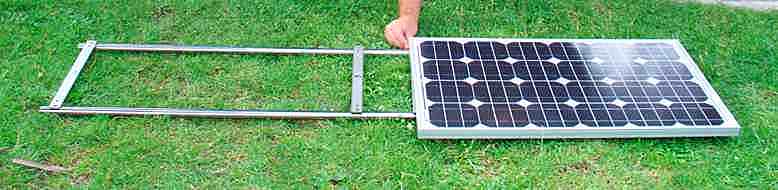

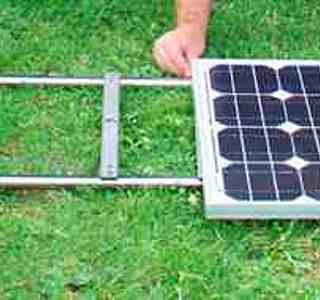

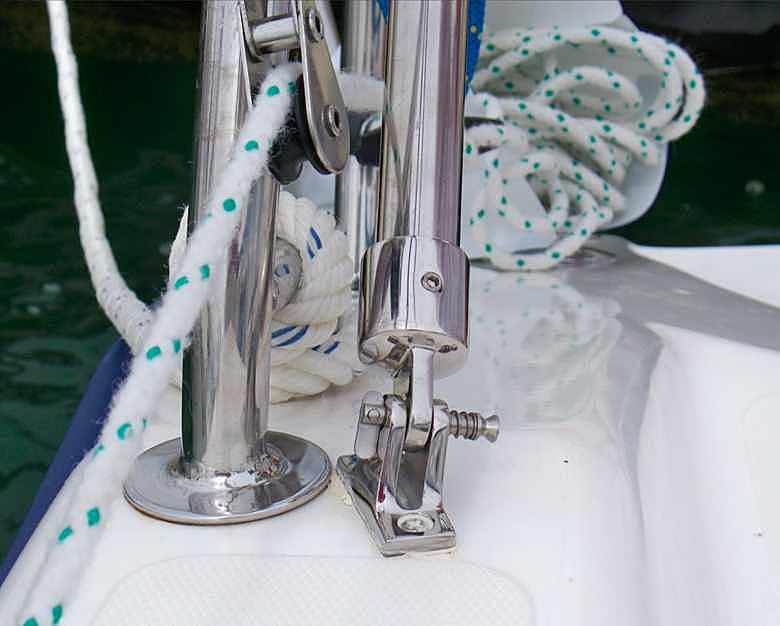

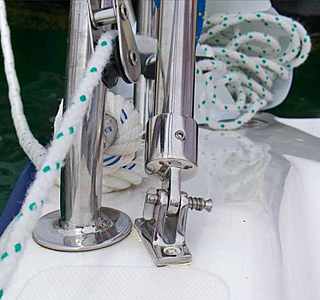

Si tu as des balcons sur l'arriere, peut être peux tu etudier ce systeme:
www.jgarraio.pt[...]dex.php
Uship vend les mêmes supports depuis peu.

30 jan. 201216 juin 2020
0

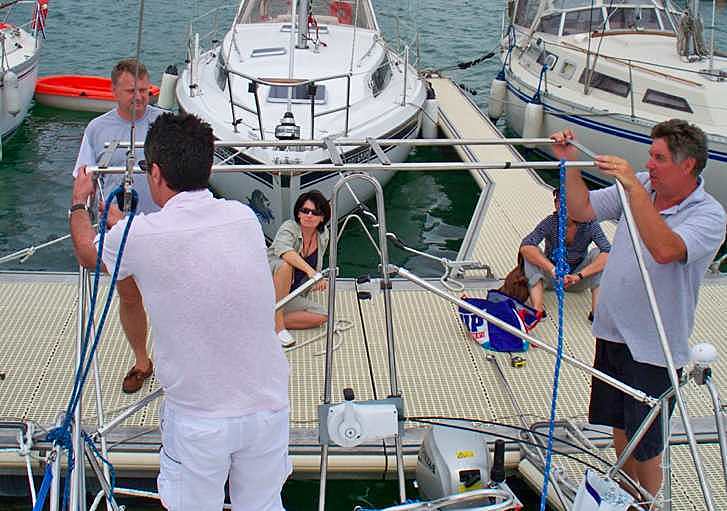

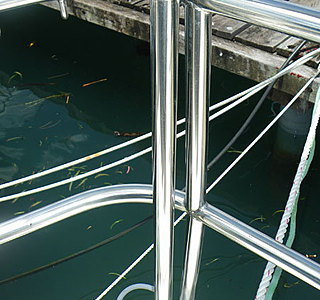

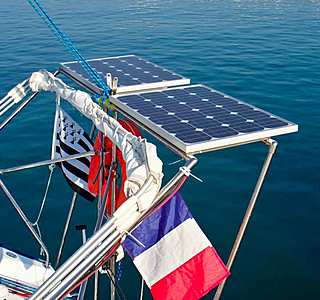

Portique amovible, rigidifié sur le porte mat
ci dessous les photos de sa construction pour prendre les côtes

30 jan. 2012
0

Fixes ou orientables à toi de voir.
Mais surtout, comme le dit Nostria, installe un régulateur MPPT. La différence de charge est importante par rapport à un simple PWM. Tu l'as sans doute vu sur le site que je t'ai envoyé en MP.

31 jan. 2012
0

J'ai vu merci.
un régulateur MPPT c'est vraiement mieux ?
JJ

31 jan. 2012
0

sur les minis les panneaux sont sur un diabolo de planche a voile. Reglage par 4 bouts (3mm) aux extremités du panneau.

31 jan. 201216 juin 2020
0

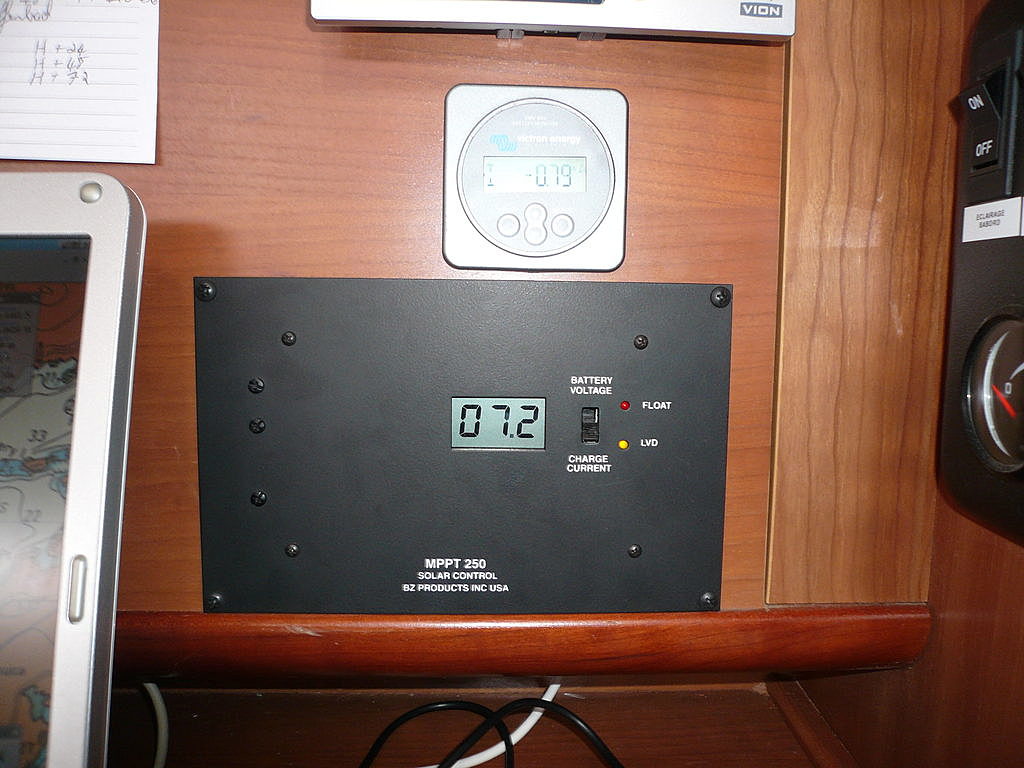

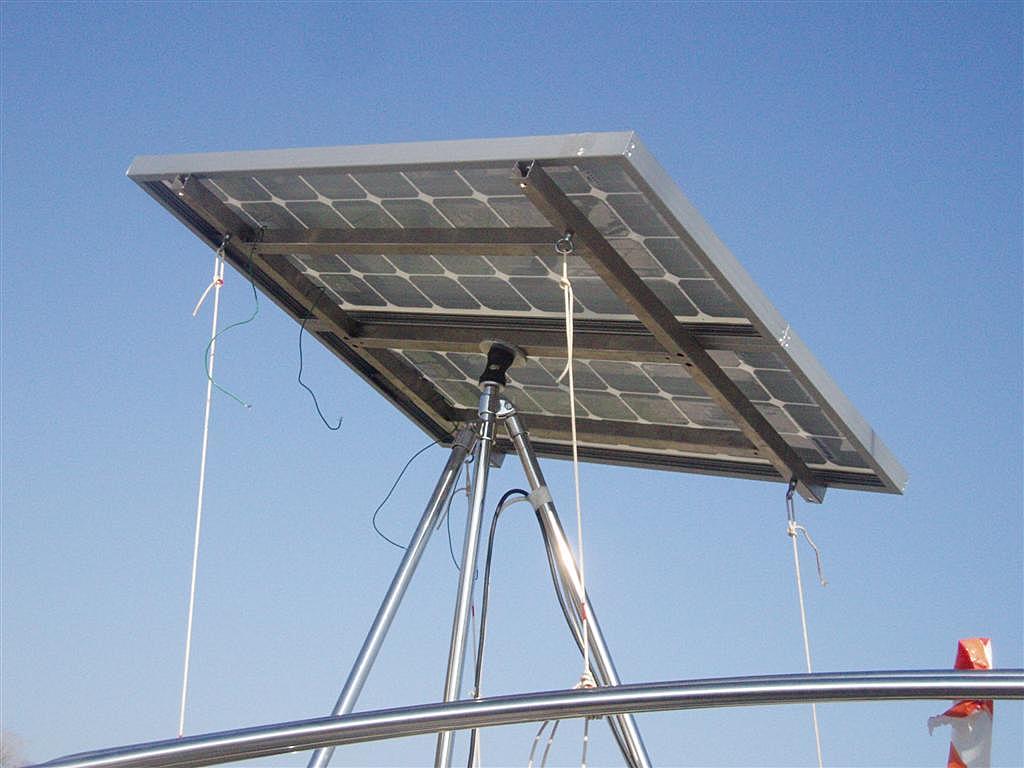

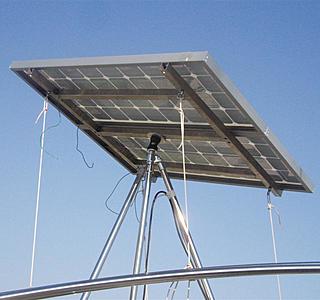

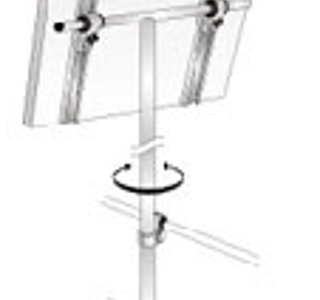

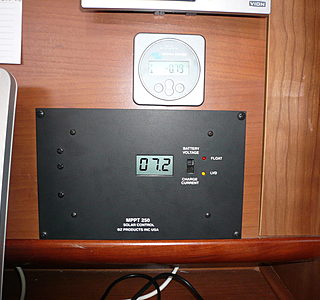

Autre exemple de fixation orientable avec régulateur MPPT.

01 fév. 201216 juin 2020
0

Tu peux aussi opter pour le NOA solar panel mount, a 220 euros chez nos amis anglais. C'est plus chere que fait maison evidement.

01 fév. 201216 juin 2020
0

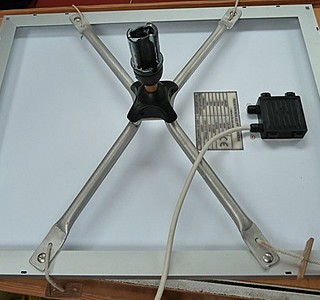

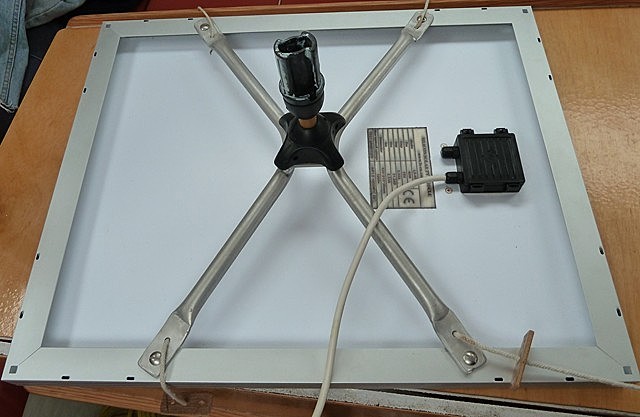

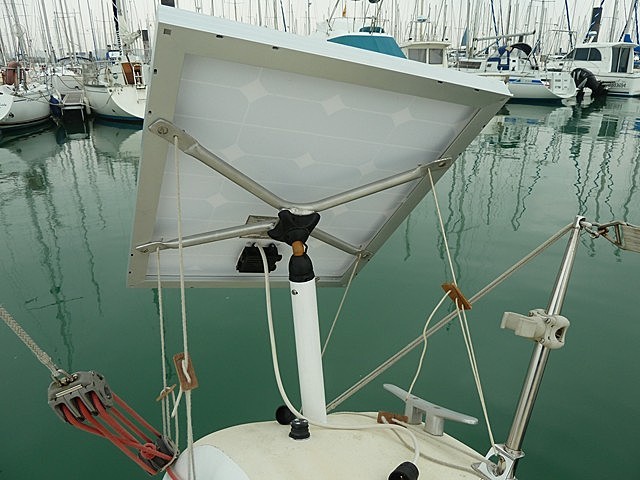

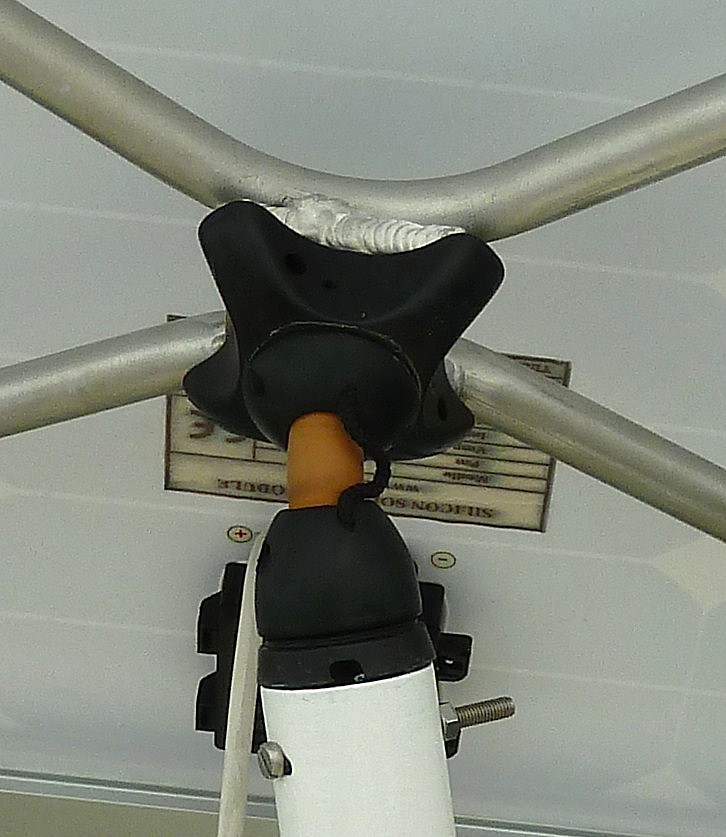

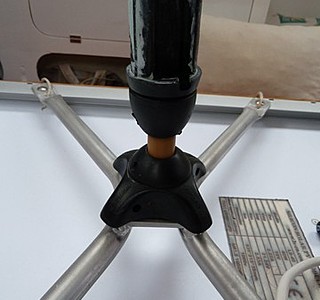

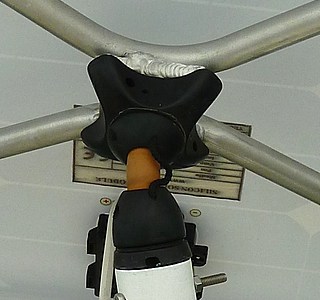

J'ajoute des photos si ça peut intéresser.

Le X en tubes alu soudés avec une platine au milieu m'a coûté 160 euros quand même.

Je fais un peu de pub en plus pour LR Solaire (Johann un HeOnaute je crois) qui m'a fourni le panneau+régulateur (PWM suffisant dans mon cas) pas cher et avec de bons conseils ! Merci!

01 fév. 2012
0

Merci. Super informatif les photos. C'est ce qu'il me faut, c'est que je recherchais comme exemple. Par contre, au lieu du X, j'ai déjà préparé une plaque en alu.

Question bonus par rapport au tube en carbone : Tu l'as stratifié à la coque?

01 fév. 2012
0

Le tube descend sur 50 cm environ à l'intérieur, le long d'une cloison en CP qui était peinte. Ce n'est pas stratifié donc j'ai fait une "mâchoire" dans un morceau d'iroko percé à la scie cloche du diamètre du tube. La pièce de bois est vissée à l'epoxy dans la cloison CP, le plus bas possible contre la coque.

Au niveau du pont, c'est collé à l'époxy chargé. Le tube est moussé pour le cas de la rupture.
Le tout doit peser 7 kg.
Je suis content du résultat, mais grâce aussi à un copain planchiste qui m'a donné l'articulation, merci Christian !

04 fév. 2012
0

Bien vu les idées et merci. Je vais utiliser un matereau que j'ai. Pour l'articulation je vais voir en fonction de ce que je peux faire.
A propos, j'ai vu sur EBAY un régulateur MPPT 10 A à un prix canon 35.99 E qu'en pensez-vous ?
JJ

04 fév. 2012
0

Qualité des régulateur MPPT. Voir ce fil
www.hisse-et-oh.com[...]on-mppt
