Panneau solaire

Je souhaite attacher mon panneau solaire entre mes deux pataras plutôt que de construire un portique.
Quelqu'un a-t-il l'expérience de ce dispositif que j'ai déjà entrevu.

Merci d'avance

L'équipage
14 oct. 2009
14 oct. 2009
0

le pataras
est souvent réglable + ou moins tendu en fonction du vent, donc + ou - rigide.
De plus l'orientation avec angle réglable ou fixe? Au mouillage et en nav...cela semble difficile.

14 oct. 2009
0

ombres du patara...
le pb est que les panneaux seront à l'ombre des pataras qui passent au dessus ... et que si l'ombre coupe les cellules dans la mauvaise direction (perpendiculairement à leur interconnexion) , le débit du panneau se casse la figure ...

14 oct. 2009
0

Le problème
Le problème d'attache en laissant libre le réglage des pataras est réglé. Mon soucis est la capacité des pataras à supporter le "balan" du panneau.
Quant à l'ombre des pataras ou de la GV elle sera minime vu la position des uns et des autres.

14 oct. 2009
0

J'ai monté
ce système, pour l'instant cela fonctionne. Panneau de 18 w, tenu par des bouts de 3 mm. Simple léger et...solide??? A voir

14 oct. 2009
0

et facile à voler
c'est aussi un problème.

14 oct. 200916 juin 2020
0

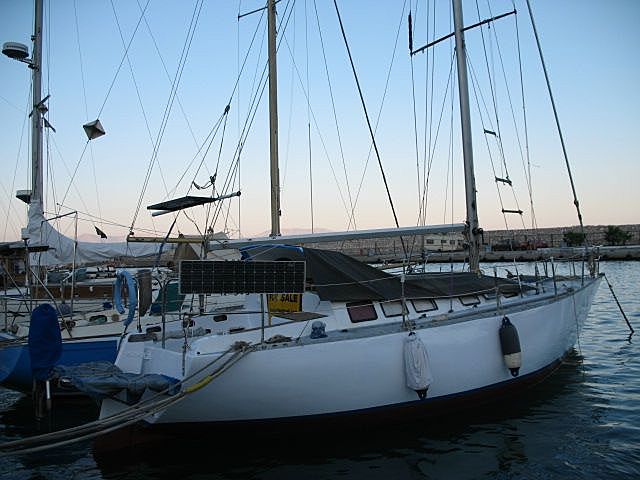

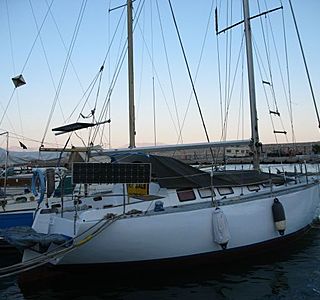

avec un dble pata
c'est ce que j'ai (en provisoire) depuis 20ans ;-)
juste un bout de mat de planche, de la garcette, 2 anneaux et des serres cables en inox
orientable, on peut tjrs border les 2 pata, voir photo

NB;je ne suis pas contre un portique
quid du coupe vent sur un régul

14 oct. 2009
0

voir TAKARI
justement sur son cognac, c'était son montage pour aller aux Amériques.
JJ

14 oct. 2009
0

J'ai adapté
le système panneau orientable des ministes. Excellent

14 oct. 200916 juin 2020
0

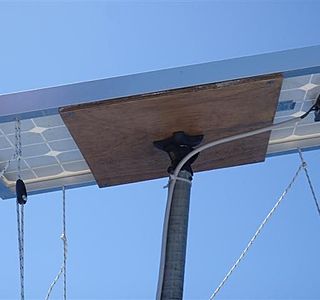

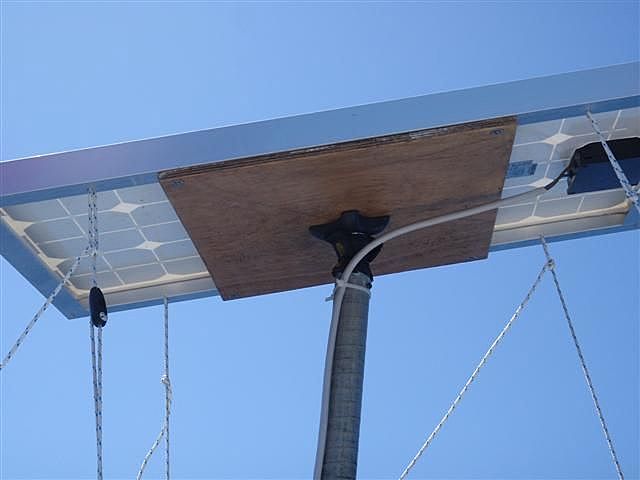

Autre photo
prise plus près

14 oct. 2009
0

quelle est la pièce qui est
fixée sur la partie sup. du diabolo, genre platine ?

14 oct. 2009
0

Le portique c'est pas mon truc non plus
vu la forme de ma barque

2 questions :
1/ quelle taille de panneau peut supporter un montage sur materot comme tu le décris Deha? Panneau Carré 70W?

2/ Montage sur filière qu'en pensez vous?

J'explique = panneaux articulés sur les filières au niveau du cockpit (les filières passent dans un petit tube alu lui même fixé aux panneaux). Les panneaux sont tenus horizontalement par une tige telescopique.
==&gt On les replie le long des filères au port ou dans le mauvais temps (ca fait cagnard)
==&gt On les oriente (donc sur un seul axe) en fonction de la gite en nav.
==&gt On peut facilement installer 2x100W avec des panneaux de 100x60cm environ

Mais quid de la résistance quand une vague vient déferler sur l'arrière au portant?
(Si je prends cette solution j'envisagerais des cagnards en toile double avec mousse à l'intérieur pour protéger les panneaux lors des manoeuvres)

14 oct. 200916 juin 2020
0

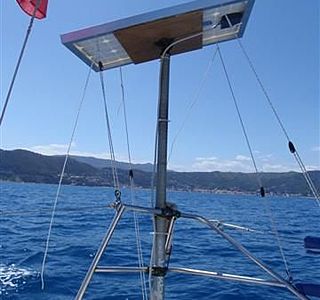

Matériaux utilisés
Mât de planche de récup en carbone, fixé sur plat-bord sur morceau de CP découpé en son centre au Diam ext du mât, et bloqué par 4 boulons traversants + colle époxy.
En haut diabolo de planche neuffixé sur morceau de CP lui même vissé sur cornières du panneau. Le diabolo est maintenu dans le mât par un manchon percé en son centre.
Le réglage s'effectue au moyen de garcette de 4 et bloqueurs en plastique prévus pour ferler la GV sur la bôme.
Coût total du montage inférieur à 35€

15 oct. 2009
0

Mon panneau
est un 60W. Si j'ai copié le système des ministes, c'est que je pars du principe que ne ménageant pas leur monture, traversant l'atlantique à toute allure avec des vagues qui déferlent, ça tient et c'est très efficace.

15 oct. 2009
0

entre les pataras
j avais testé, pas de soucis ni avec les ombres, ni avec le montage, simple, un tube dans lequel passait le palan de reglage, sur lequel etait boulonné le panneau, deux serres cables pour y mettre deux boutes avec deux poulies pour tenir et regler le panneau.

C etait un mono cristalin, j aurai surement hésité a le faire avec un poly qui est plus sensible aux ombres.

En tout cas dans cette configuration, j ai toujours eut du jus dans la batterie, apres 26 jours de nav, j etais toujours à 12,8 V

Sur le prochain ( un pataras ), ils seront fixés sur le balcon arriere, n ayant pas trop envie d un echafaudage derriere
