Panne panneau solaire

J'ai 600w de panneaux mais un des panneaux solaires mono 150 w (4 rangées de 9 cellules) pose des problèmes, il ne génère plus d'ampères alors que les cellules semblent propres. J'ai change les cables qui avait oxydes. Pour les tests, j'ai branché un câble en direct pour éviter les faux contacts MC4, entre le connecteur du PS et le régulateur. En plein soleil il sort 18v a 19V et sur le régulateur un faible 15 a 20 W ce qui n'est pas normal pour un 150W. Quelqu'un a t-il déjà testé et réparé un composant d'un PS ? Comment pousser mon test plus loin ? Peut-on ne garder que la rangée qui fonctionne ?

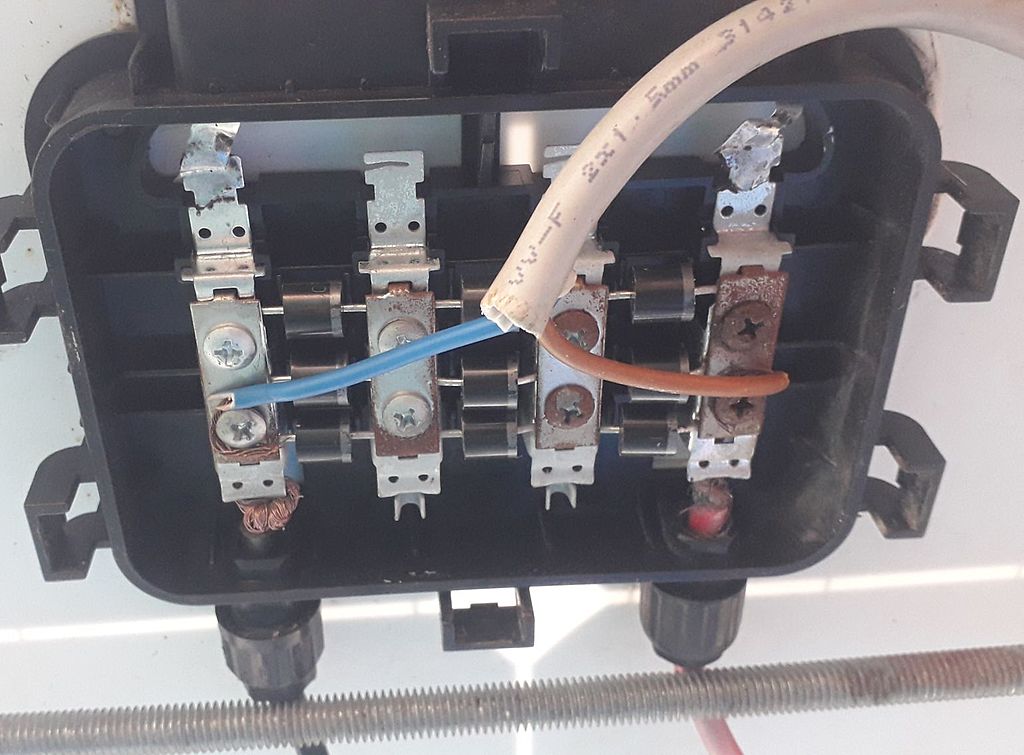

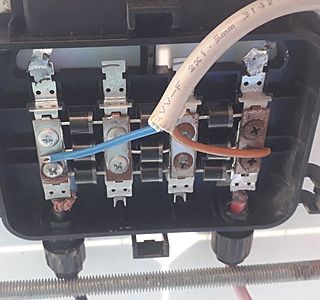

J'ai mis la photo du circuit du connecteur avec ses transistors.
Merci

L'équipage
28 fév. 2020
28 fév. 2020
0

mesurer le courant délivré par le PS en le branchant directement sur un ampèremètre juste le temps de la mesure, ou en le branchant sur une ampoule 24 V 50W (phare de camion) qui doit s'éclairer et mesurer la tension aux bornes
si l'ampoule ne s'éclaire pas bp et la tension reste faible, il faut vérifier les diodes
il faut mettre en plein soleil, je ne sais pas où tu es mais en ce moment, le soleil est bas et le rendement PS est relativement faible
mais à priori, le panneau est fatigué, ce n'est pas éternel et sauf une panne de continuité électrique des cellules, difficilement accessible de tte façon, je ne vois pas trop de remède
si des diodes sont hs (en court circuit), les remplacer mais ça serait étonnant que ça soit ça
bon courage
JL.C

28 fév. 2020
0

Suis au Sri Lanka ici 39 degres pas de soucis d'ensoleillement. Les 18 et 19v annoncés sont ceux indiquės par un multimètre. Le test global je sais le faire. Comment tester les diodes ou les cellules ?

Dans le connecteur je vois 4 barrettes reliées chacune par 3 diodes elles doivent nécessairement correspondre au 4 rangées des cellules du Ps non ?

28 fév. 2020
0

Bonjour,

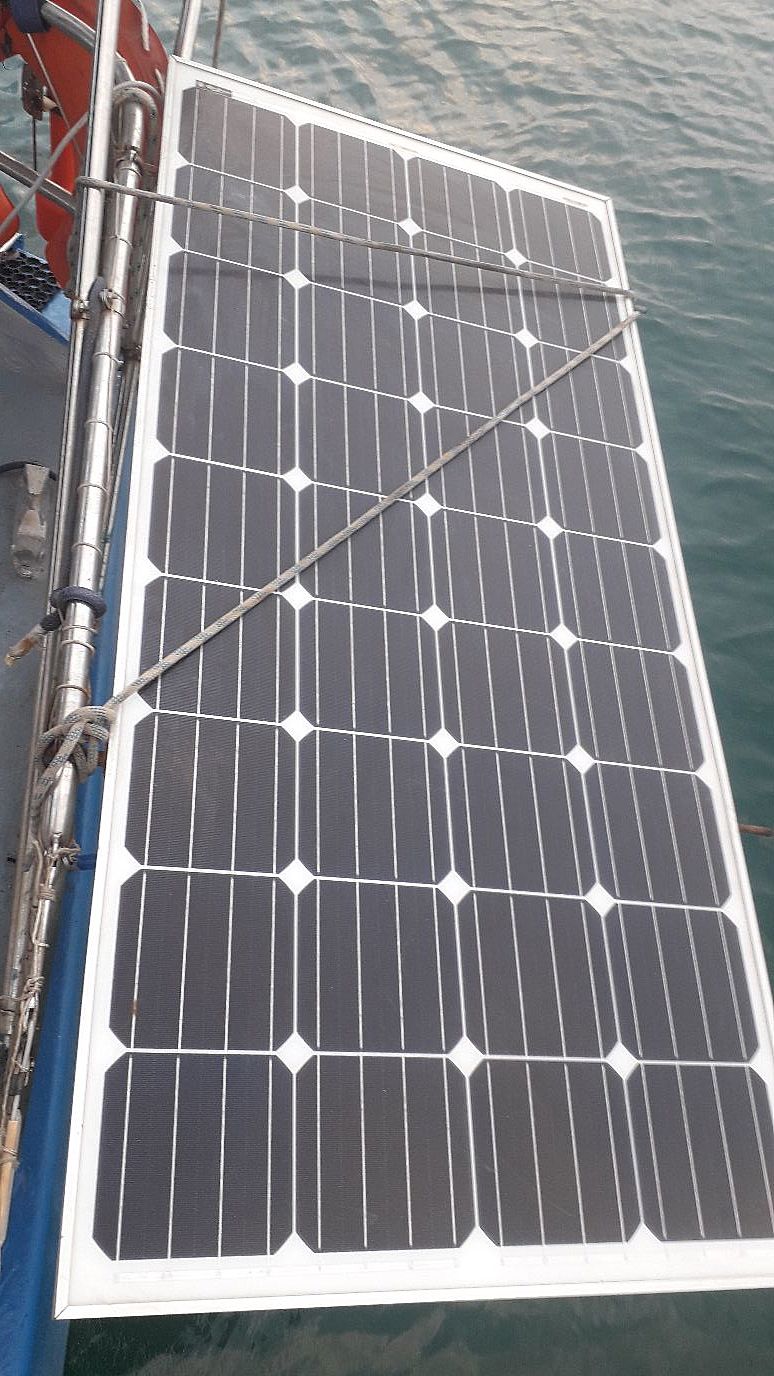

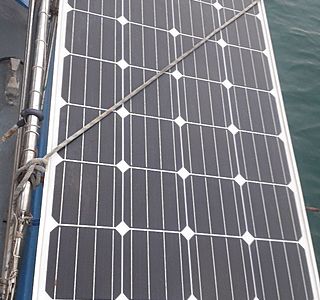

J'oserai dire qu'entre les deux cordages qui font de l'ombre au panneau et les connexions corrodées que l'on voit sur les photos...

Ce ne sont pas des "transistors" mais des diodes.

11 mar. 2020
0

Un transistor, très grosso et très merdo, c'est 2 diodes...

28 fév. 202028 fév. 2020
1

+1 et même d'ajouter que ce câblage est un désastre ainsi que d’espérer que les batteries ne soient pas très loin....il ne doit pas sortir grand chose d'un câble oxydé de deux fois 1.5mm

28 fév. 2020
1

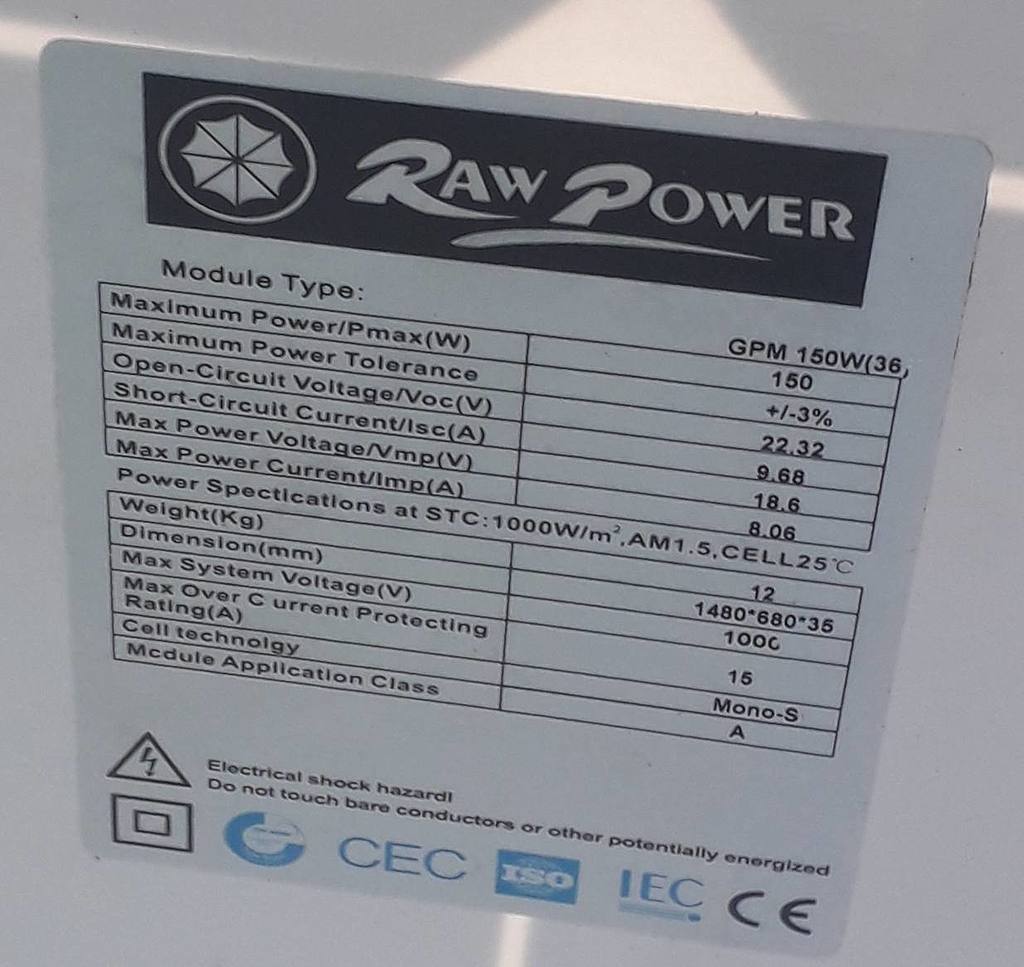

Ok pour être plus constructif ton panneau a un « Open Voltage » Voc de 22.32V c’est à peu près ce que tu devrais mesurer sur ton voltmètre en plein soleil, en suite le courant Isc est de 9.68amps c’est ce qui devrait aussi sortir dans les mêmes conditions.

Je te suggère d’enlever toutes les diodes, de nettoyer toutes traces d’oxydation et refaire tes contrôles de tension/ampérage, si tu n’arrives pas aux valeurs indiquées ci-dessus ce n’est pas la peine d’aller plus loin….amha.

28 fév. 2020
0

le cable de 1,5 x2 n'est pas oxydé c'est juste pour tester la sortie.
Comment tester une diode pour voir si elle marche ou non ?

28 fév. 2020
0

Demain j'enlève les diodes pour test
j'ai trouve ca sur internet

Le test d'une diode au multimètre permet de reconnaître 3 choses :

  • diode PN classique OK : 400mV à 700mV sens passant, OL sens ouvert

  • diode Schottky : 100mV à 300mV sens passant, OL sens ouvert

  • diode claquée : court-circuit dans les 2 sens

11 mar. 2020
1

diode claquée ou bien coupée, ouverte dans les 2 sens.

29 fév. 2020
0

une diode conduit ds un sens qd tu mets le - d'une source de courant sur la broche repérée avec l'anneau et l'autre broche au pôle +, tu mets une ampoule 12V 10W qui s'allume qd tu es ds le bon sens et ne s'allume pas qd tu es ds le mauvais sens et une diode en c/c ça s'allume ds les 2 sens de câblage
ou sur ton multimètre tu peux avoir une position test de diode, ds ce cas tu mets une sonde sur une broche et l'autre sur l'autre, ds un cas tu as indiqué 0,6 à 0,7 sinon tu as un seul 0; en c/c tu as plein de 0 (en général, ça peut être différent sur ton multimètre)
il est vrai que le bout en travers ne doit pas améliorer les choses, le virer pour les tests est le minimum à faire, ensuite nettoyer ts les contacts, surtout ceux oxydés, mettre de la graisse pour les protéger
JL.C

11 mar. 2020
0

Apres nettoyage des diodes, changement des câbles le panneau marche impeccable. Ces 150w crache 50A jour mais toujours un hic !!!

Si qlq a une idee :) il marche très bien quand il est branche seul sur le regulateur mais des qu'il est monte en série avec les autres PS il se déconnecte est donc déconnecte l'ensemble...

11 mar. 2020
0

as tu testé les panneaux 1 par 1 ? si un autre panneau a la même panne, le résultat des panneaux en série sera ce que peut fournir le panneau en panne (ou panneau à l'ombre qui ne laisse pas passer de courant)
mais sont -ils tous les 4 en série ? c'est étonnant
ne sont ils pas plutôt en parallèle ? ou série parallèle 2 par 2
dans ce cas tu aurais un pb avec une ou plusieurs diode
JL.C

17 mar. 2020
0

merci Simbab pour répondre ta question les panneaux sont montes en série.
J'ai enfin isole le problème. Il vient de la rallonge allant des 3 premiers panneau au dernier. Une toute petite entaille dans le câblage fuitée et faisait sans doute un court circuit.
