Panne centrale NKE

J'ai eu
un problème de sonde également avec une centrale NKE. Après avoir tatonné, j'ai résolu le problème en trouvant une sonde neuve. C'est dû souvent à l'oxydation des fils à la sortie de la sonde. Mais ça n'a pas l'air d'être le cas chez toi si tu as fait le remplacement par une sonde de même type ...

NKE
C'est le modèle Topline. Elle doit être d'origine: 1995.
J'ai un répétiteur de cockpit 2 lignes. Dessus il y a aussi le speedo et la girouette/anémo. Tout fonctionne sauf la profondeur.
Comme c'est le modèle avec le petit boîtier noir sur lequel viennent se connecter les deux sondes speedo + sondeur en entrée, avec une sortie commune vers le bus et que la partie vitesse/T° de l'eau fonctionne, il est peut être plus probabale que ce soit la sonde de profondeur qui déconne?
Qu'en penses-tu?

C'est quel modèle de centrale NKE?
Ou bien son âge?
Qu'as-tu d'autre de branché sur cette centrale?
Vent? Girouette? Pilote? GPS?

Connections NKE
Hola ;-)

Lorsque j'ai acheté mon bateau, le vendeur avait fait démonter quelques éléments, dont la centrale NKE (sondeur-loch- 2 répétiteurs)
Il m'a adressé cette centrale car,sur son nouveau bateau, il dispose de ce type de matériel.

Je veux ré-installer la centrale à bord mais ...
- lors du démontage, pour retirer le cablage des planchers ou cloisons, les fiches de connections en bout des cables des répétiteurs et alim on été enlevés, mais, hélas, les fils non répérés.
- j'ai adressé deux demandes via internet aux services techniques NKE ... silence assourdissant!

Peut être l'un d'entre vous utilisant la même centrale pourra-t-il m'aider en m'indiquant l'ordre de branchement des fils sur les différentes broches.
J'ai la notice d'utilisation, mais aucun schéma de ces branchements.

Bon vent à tous !!

En mp ...
Hola Matranka !

Je t'envoie via les messages privés mon adresse postale.
Merci pour ta proposition, et ton schéma sera le bienvenu.

Apparemment il ne comporte pas les "détails" qui me font le plus défaut, c'est à dire la répartition des fils dans les broches mâles qui se fixent sur la centrale (l'une à 5 fils, l'autre 6 fils)

Merci et bon vent à toi !!

PILE INTERNE
bjr as tu changé la pile interne; normalemeent elle tient environ 12 ans.Au delà elle cause des dysfonctionnements.Pour ma part, je n'ai pas écouté le SAV de NKE qui voulait que je renvoie l'appareil à Hennebont pour qu'ils changent la pile.j'en ai acheté une et cela a remarché comme en 14...i
Il faut simplement tout réinitialiser, ce qui suppose d'avoir la notice compléte ( ou d'etre un pro ce qui n'est pas mon cas)
amitiés

Informations obtenues
Hola !

Merci à vous pour vos réponses, en particulier à Whynotfirst.

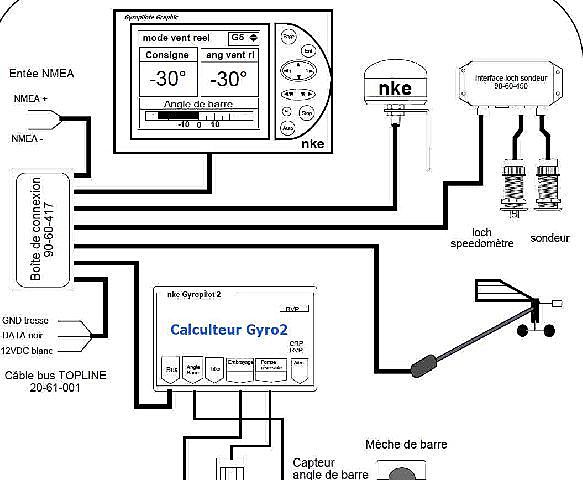

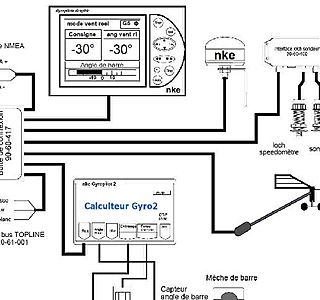

Grâce à vos schémas, affichés ici ou adressés par e-mail, et bien qu'ils ne correpondent pas précisemment à mon souci, ils m'ont permis de localiser trés exactement les problèmes que je rencontre.
Celà m'a permis d'être trés précis dans mon questionnement du service technique de NKE.
Sans leurs indications il m'aurait été impossible de rebrancher ces fils.

Donc merci aux "amis" du forum, et un coup de chapeau à NKE qui m'a transmis dans les 24h les schémas attendus.
C'est quand même plus simple, efficace et "rassurant" d'avoir un interlocuteur en Normandie, plutôt qu'à Pékin.

Il ne me reste plus qu'à faire chauffer le fer à souder et me lancer dans la micro-chirurgie en connectique :-|

Bon vent à vous !!

Oups ...
Hola !

Pardon pour cette erreur de positionnement, je savais bien que ma centrale déc... ;-)

Bon vent aux bretons ... et aux normands aussi :-D

Bonjour,
J'ai moi aussi un problème avec ma NKE Topline .
Je n'ai que des pointillés à l'affichage!!!!
Ou se trouve la pile qui est à changer????

Merci de vos réponses.

Très cordialement.

Bidoux

Bonjour Elkitos,
Merci de ta réponse rapide.
Je n'ai pas ce message "Pan" qui s'affiche au démarrage.
Je n'y comprends rien, cela fonctionnait avant et cela s'est mis en dérangement il y a quelques temps
En ce qui concerne la pile, je l'ai lue dans un message cité plus haut.
Je vais revérifier tous les contacts et te tiendrai au courant.

Très cordialement.

Robert

Bolo : Pas sûr d'avoir compris les messages précédents, mais je dirais dans le boitier interface loch / sondeur ?

D'où l'emploi du conditionnel et des ?, ami Herver...
C'est vrai qu'il manque quelques éléments de compréhension.

essaye ca :
Vous pouvez avoir besoin de réinitialiser l’afficheur, par exemple pour lui affecter
une nouvelle adresse.
- appuyez simultanément sur les touches Esc et ^
- l’afficheur indique un court instant « init ADRES 0 »,
- appuyez sur n’importe qu’elle touche : l’afficheur indique « CREAT LISTE» ou
«LISTE»,
- l’afficheur est alors initialisé
