Panne Anémomètre ST40 Raymarine

Hello,
J'ai donc mon anémomètre Raymarine ST40 HS. Nous avons le bateau depuis 1 an et demi et il n'a jamais fonctionné.Au départ, nous pensions que c'était juste les godets, un était parti donc ça ne tournait pas. Une fois changé, ça tourne à merveille mais toujours rien...
On a alors pensait que c'était le câble.
Au départ de l'instrument il y a 2 fils qui partent vers l'anémo. Fils débranchés 12,3V sur les pinouilles; Fils branchés, 7,2V.
Je remonte en haut du mâts, les fils en bas connectés entre eux, continuité impec...
Je démonte l'anémo pour le tester en bas en direct au cas où, ça ne change rien.

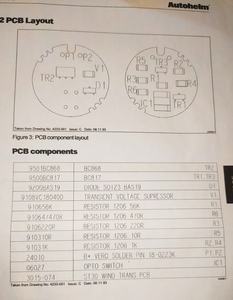

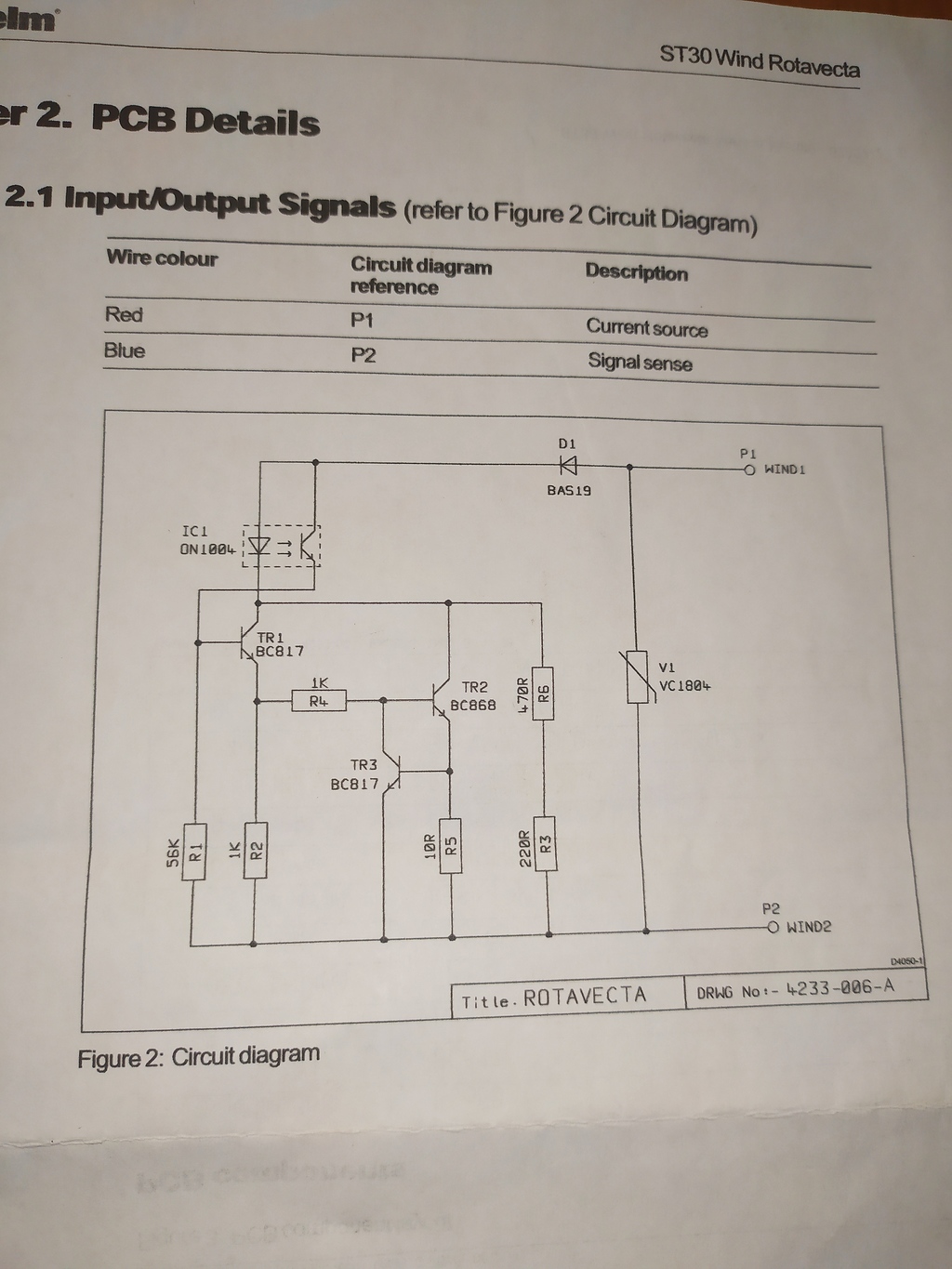

J'ai trouvé les schémas et essayé de faire quelques tests sur le mini circuit imprimé ou se trouve quelques résistances, 3 transistors et le petit optocoupleur dans lequel passe donc une couronne dentée qui tourne au rythme des godets, mais je ne trouve rien de particulier et je ne sais pas exactement ce que je dois trouver en tension dans ce mini circuit mais en tout cas, il y a quasiment aucune variation en tension que ce soit en continu ou alternatif.
Je mets quelques photos, si certains connaissent ce système ou ont une idée du problème je suis preneur 😉

L'équipage
22 jan. 2021
22 jan. 2021

Il faudrait regarder les signaux à l'oscilloscope.
Tu as remis un jeu de godets pour ST40 ?


22 jan. 2021

Oui godets neufs pour la Rotavecta Z195 avec la pale sur un des 3 godets


24 jan. 2021

Bonjour à vous ,
J'ai une anenometre st 30 qui ne m'indique plus la vitesse et direction du vent

Je me suis aperçu qu'il manquait un godet celui qui a une petite patte qui descend. Avant de le commander j'aurais voulu savoir si ca pouvait venir de la.
Merci d'avance.
Tom.


Paul Ouate Sonne:J'avais le même de cassé avant de changer les godets, ça ne tournait pas chez moi avec seulement 2 godets·le 24 jan. 2021 11:24
24 jan. 2021

Généralement la petite carte électronique ne fonctionne plus, orages, vibrations ou autres.
Ca se trouve en pièce détachée, une centaine d’euros.
j’ ai eu ce problème il y a 3 ans en Croatie, l'électronicien local qui s’occupe des centaines de bateaux de loc en avait une dizaine d’avance...


Paul Ouate Sonne:Super merci de la réponse, je me dis qu'à 90% ça doit venir de là. Il y a vraiment pas grand chose sur cette carte, 3 transistors, un optocoupleur, mais tout est en cms minuscule, dur dur de bosser sur ce truc 😕·le 24 jan. 2021 12:34
24 jan. 2021

Bonjour,

j' ai le même problème avec mon aérien rotavecta.
La carte électronique ne coûte pas 100 mais... 160 roros!!!!!!!!!!!!!!

Ce serait vraiment super de trouver une solution pour les réparer.

Gorlann


24 jan. 202124 jan. 2021

bonjour prend contact avec lui , il connait sont dossier sur les aériens , il m'a rendu service 2 fois déjà
je mets un lien pour le contact ( je sais que c'est pas le bon model c'est juste pour les coordonnées ! )


25 jan. 202125 jan. 2021

Panne résolue pour moi.
Ça me rendait un peu dingue de devoir acheter ce foutu petit circuit imprimé à 100€/150€ sachant le peu de composant à 0,20€ pièce qui se trouvent dessus...

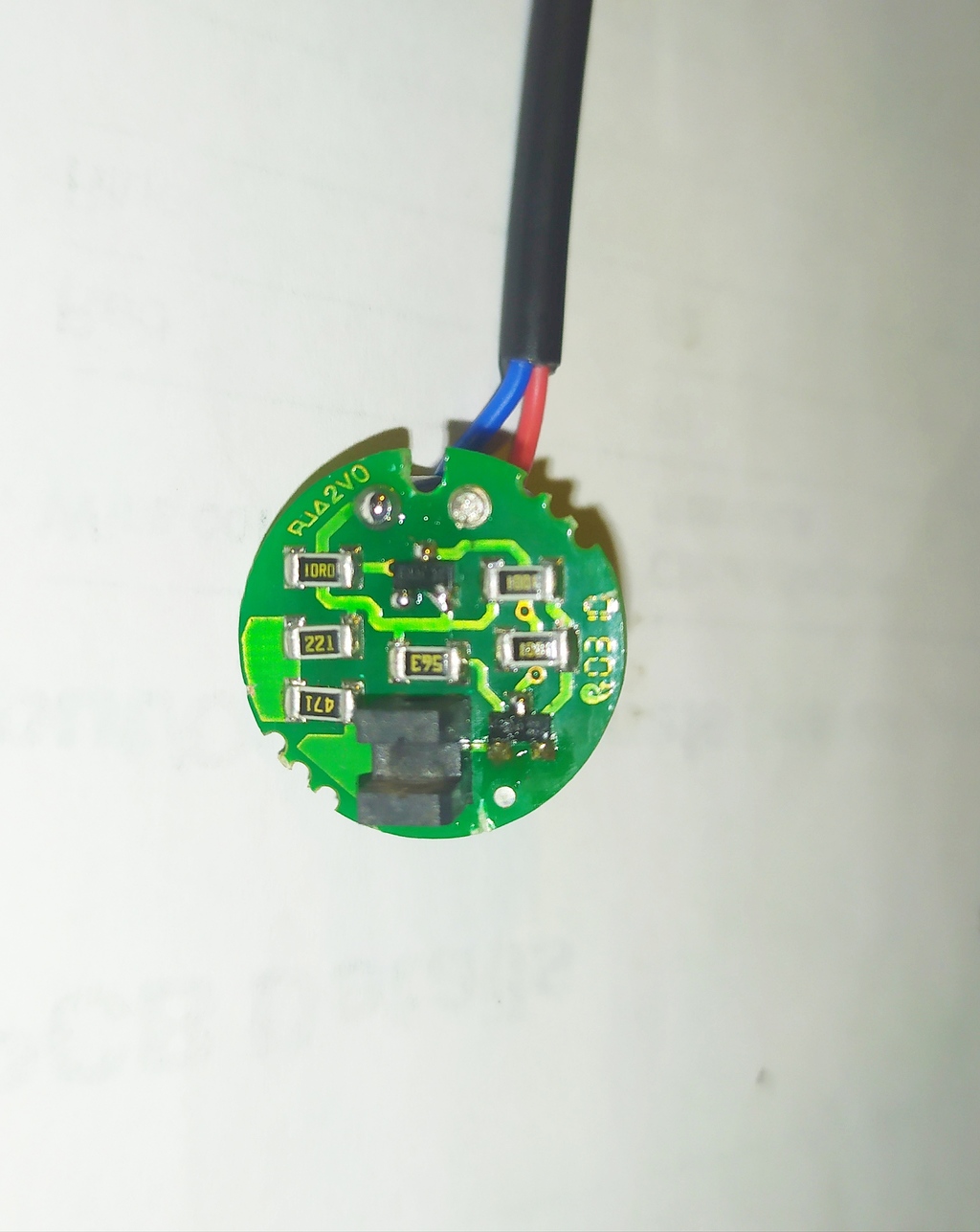

Donc je remet la photo avec l'optocoupleur en évidence,le seul composant important de ce circuit, mais étant donné les tensions de travail, ça me paraissait incroyable de cramer quoique ce soit là dedans.
Hé bien il a juste fallu un bon nettoyage avec un petit pinceau à poils durs avec 2 gouttes de solvant sur l'optocoupleur et là magie!! quand je le rebranche, 2.6V, je met une lame devant 7.2V. Je remet tout en place et ça remarche comme jamais puisqu'il n'avait jamais marché. trop bien !!!
Donc si vous avez toujours aux environs de 7V-8V aux borne de votre anémo, comme j'ai pu lire le même problème sur plusieurs forums, votre optocoupleur est peut-être obturé par une fine couche de poussière... Tentez le coup, une belle économie le coup de chiffon 😝👍


cap'tain eric:Bon à savoir, merci pour ce tuyau !·le 26 jan. 2021 18:24
vancofamily:Merci j'ai aussi un soucis avec mon aérien et j'avoue que 150€ pour juste cette pièce ca pique un peu ·le 26 sept. 2022 08:03
Matboy:Excellent Diagnostic !!!·le 04 mai 12:27
25 jan. 2021
27 jan. 2021

Bonjour,

Je viens de contrôler:
Afficheur sous tension, j'ai mesuré 10,4v sur les fils qui vont à l'aérien.

Je trouve quand-même bizarre que l'afficheur indique des tirets et non des zéros.

Si quelqu'un peut m'éclairer?

Gorlann


27 jan. 2021

Nouveau contrôle, avec cette fois la carte électronique de l'aérien branchée:
Tension de 2,6, qui monte à 7,1 lorsque je met une lame métallique dans la fente de l'optocoupleur.

Par contre toujours que des tirets sur l'afficheur!

C'est grave docteur?

Gorlann


27 jan. 2021

Donc au niveau de ton aérien, tout est Ok on dirait, j'ai retrouvé exactement ça et tout fonctionne maintenant. Et tes 10.4V tu les as derrière l'afficheur quand les fils sont débranchés c'est ça ?


gorlann29:Oui, les 10,4 , c'était avec l'aérien débranché.·le 27 jan. 2021 16:17
27 jan. 2021

Moi sans les fils, il n'y a que des tirets mais avec l'aérien branché même quand il ne fonctionnait pas, j'avais 0.0 kts et un angle de vent figé sur l'afficheur


27 jan. 2021

Bonsoir,

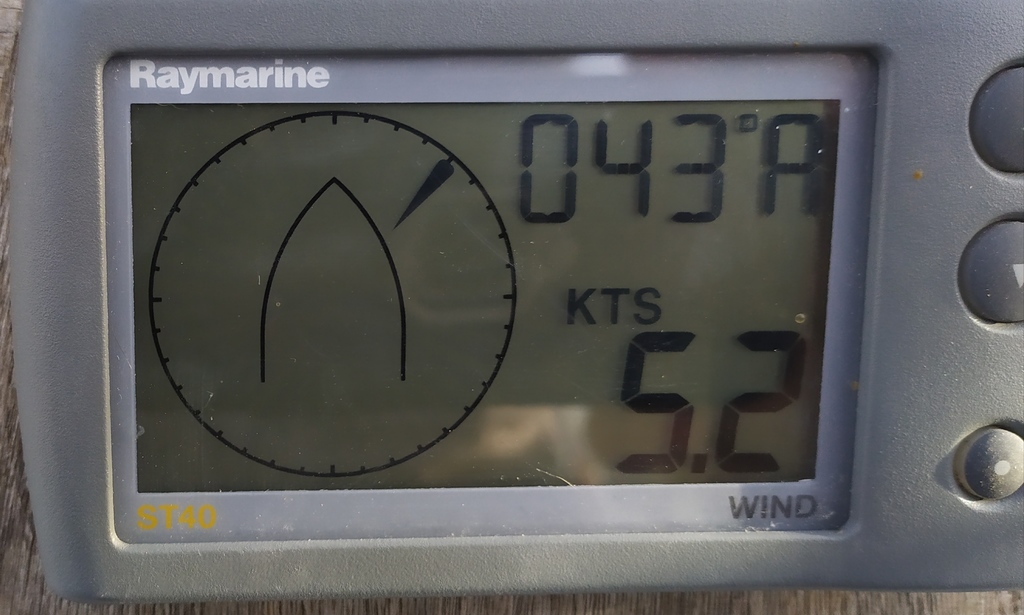

Çà y'est, çà re-marche!
J'ai pas bien compris pourquoi, mais après deux ans de grève, en tripatouillant les boutons, ça s'est remis à afficher normalement les chiffres.

Plus qu'à espérer qu'une fois re-installé à bord ça marchera toujours!

En tout cas, merci Paul Ouate Sonne de m'avoir redonné le courage de m'en occuper, car ça faisait deux ans que j'avais abandonné, désespéré!

Gorlann


27 jan. 2021

Hello,
Ha trop cool ça !! Yes c'est tellement rageant de voir cet aérien tourner là haut sans donner le moindre info 😝
Bien content pour toi, maintenant on est 2 👍
Bon vent 🌬⛵


27 sept. 2022

Je viens de nettoyer l'optocoupleur et ça fonctionne. Merci


Paul Ouate Sonne:Ha yes, trop bien 👍Bon malheureusement pour moi, ça revenait régulièrement, je re-nettoyais l'optocoupleur, et ça remarchait un tps, puis ça finissait par se ré-encrasser et se recouper... Alors cet hiver, après l'avoir démonté/nettoyé/et remonté au moins 5/6 fois, j'ai fini par me résoudre à changer ce fichu anémo 😭💸J'espère que le tient tiendra la distance 👍·le 27 sept. 2022 23:44
