Ou trouver connecteur seatalk

Bonjour,

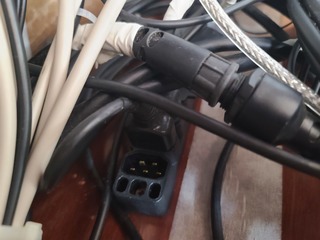

J ai sur mon oceanis 473 un connecteur qui permet de relier 4 équipements seatalk entre eux.

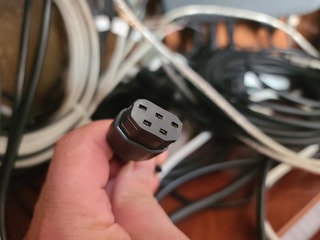

Ce connecteur a des prises à 5 fils.

Connaissez vous le brochage? Quel signal sur quel fil?

Ou puis je en acheter?

Merci

L'équipage
11 juil. 2021
12 juil. 2021
-3

Tu n'es pas obligé de mettre un connecteur seatalk. Tu peux mettre des cosses à la place.


12 juil. 202112 juil. 2021
0

Seatalk 1 avec des prises plattes a 3 fils
Seatllk NG avec prises rondes à. 6 fils (le 6ème fil le jaune sert pour la compatibilité avec l'ancien Seatalk)

Tu trouveras de la connectique partout
Exemple www.uchimata-shop.fr[...]ymarine

Si tu n'as que 5 fils, alors c'est du NMEA 2000 avec des câbles convertisseur comme celui-ci
www.svb-marine.fr[...]le.html


12 juil. 2021
0

Hello,

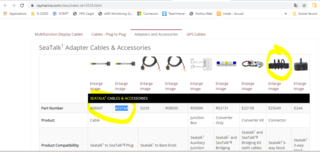

le cable semble être la référence Raymarine A22164
www.raymarine.com[...]35.html
Voir l'onglet Adsapter & accessories

En recherchant sur le net, je n'ai pas l'impression que ce soit très facile à trouver à la vente sur des sites français.
La suggestion de Courtox de migrer en SeatalkNG "traditionnel" est surement à creuser.

Amicalement.
FX


13 juil. 202113 juil. 2021
3

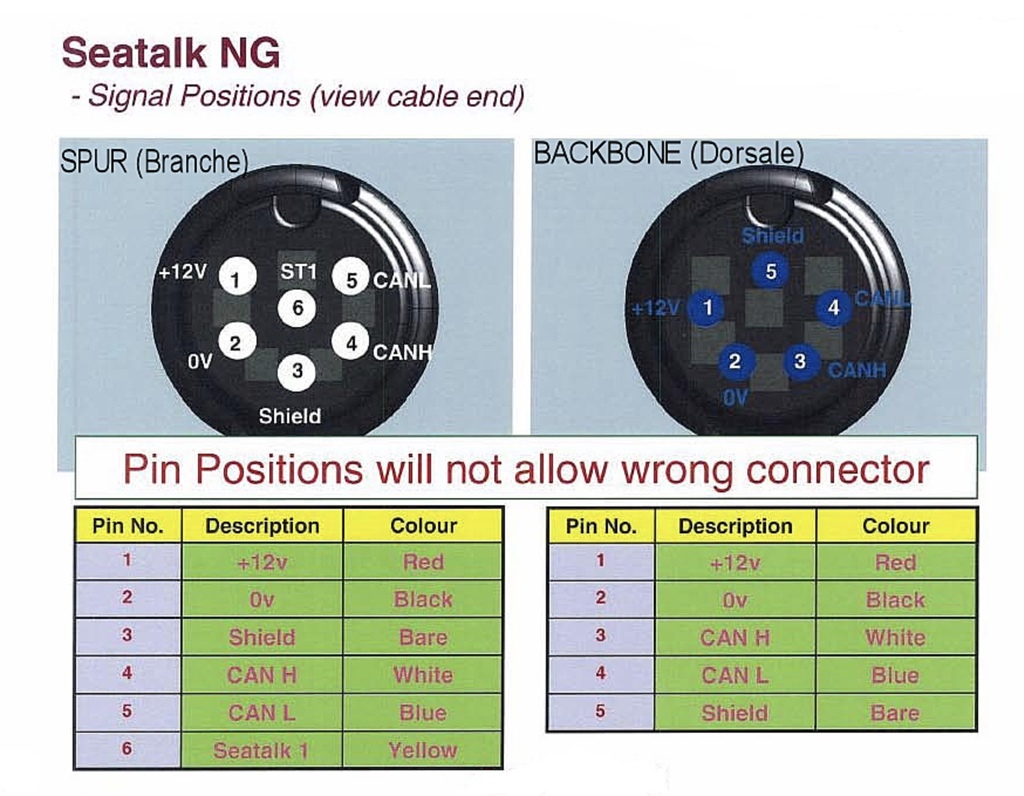

Voici le brochage des différents connecteurs SeaTalk, SeaTalk1, SeaTalk2, SeaTalkNG

Des cosses Faston de 3mm pourrons servir de contacts

Cordialement

Christophe



delices2:Merci VENTSJ'ai un ami qui a beaucoup apprécié ce document 🙂·le 13 juil. 23:54
VENTS:de rien! ·le 14 juil. 13:29
14 juil. 2021
0

Un grand merci à tous pour votre aide.
In fine, je me suis rendu compte qu'il s agissait d'un réseau seatalk 2.
Un hybride...
Qu'il ne comporte pas les signaux seatalk.

Et que donc je dois me connecter ailleurs.

Merci à tous.
