Où est le négatif ?

Bonjour

Ce WE un des interrupteurs de mon tableau à déconner

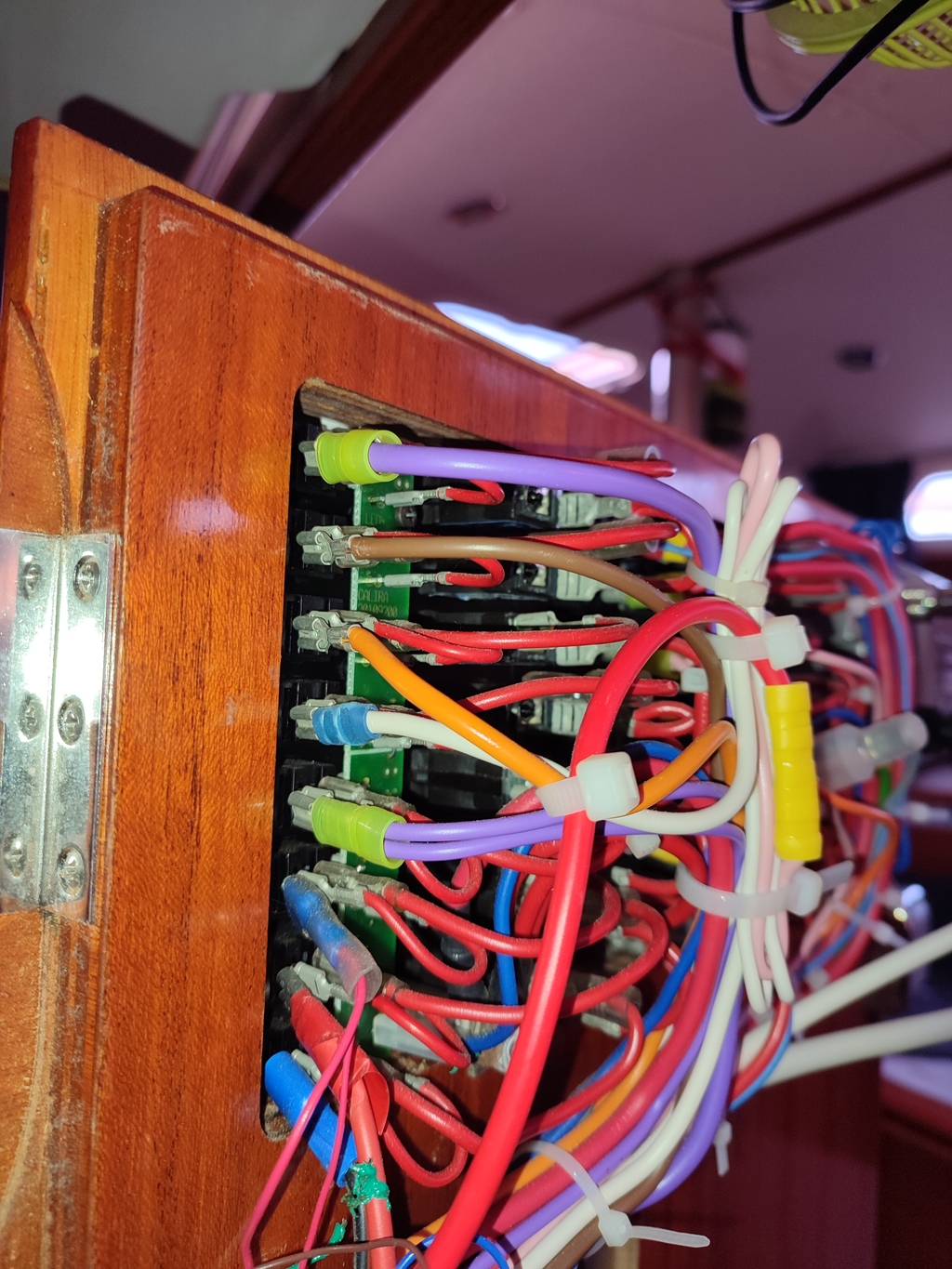

J'ai voulu tester le courant avec un volt mètre

Mais, où est le négatif ?

Merci

L'équipage
03 mar. 2023
03 mar. 2023
1

Je parierais pour un gros bleu... Mais il faudrait la légende de toutes ces couleurs.


03 mar. 2023
3

Probablement que les fils qui arrivent au tableau ne sont que des positifs et que les négatifs sont connectés quelque part ailleurs sur un bornier ou équivalent


03 mar. 202303 mar. 2023
0

Sur les photos c'est difficile de voir


03 mar. 2023
2

Éventuellement, peut être le bleu situé en bas de chacun des 2 circuits imprimés qui doivent supporter les LED.


03 mar. 2023
1

si c'est un banchment monopolaire , le negatif est peut etre commun et pas sur ce tableau


03 mar. 2023
1

Les négatifs reviennent sans doute sur une barrette commune sans passer par le tableau, sauf les deux fils bleus en bas à droite des barrettes de diodes et qui devraient être reliés à la barrette de masse.


03 mar. 2023
1

Si tu as un voyant (led ou ampoule
Sur le T.E , Tu auras forcément un négatif sur un des deux fils


03 mar. 2023
1

Pour l'alimentation des appareils seuls les positifs arrivent au tableau (pour schématiser on peut dire que les inters et les fusibles coupent le + )
Comme dit plus haut si tu as des diodes ou un allume cigare sur ton tableau alors il y'a forcément un négatif qui l'alimente.
Tous les négatifs doivent être à un bornier pas trop loin.
Si tu as un négatif ce sera pas le négatif de l'appareil mais celui de la diode.

Une solution choppe un appareil accessible.
Son + doit arriver sur le tableau.
Suis Son - qui te mènera au bornier des -
En général ça ressemble à une boîte où plein de fil noirs ou bleus sont connecté plus ou moins ensemble. Ce bornier est en général connecté à un plus gros câble qui rejoint la batterie via un coupe circuit.


03 mar. 2023
0

Si tu veux tester le courant, utilie un amperemetre, si tu veux mesurer la tension, utilise ton voltmetre ....


rati:Alouette, AlouetteOh, oh, oh, oh·le 04 mar. 2023 14:35
03 mar. 202303 mar. 2023
1

Avec une lampe témoin et deux grands fils : un des deux fils branché directement sur le + de la batterie et l'autre fil te sert à tester les différentes arrivées. Si la lampe s'allume, tu as trouvé le -. Ou avec un voltmètre de la même manière.


03 mar. 2023
0

Salut Camille

Sur mon 312, les barrettes sont très visibles quand tu ouvres la porte…


Gipsy2:Ma photo ne passe pas…Je te l’envoie par mail !·le 03 mar. 2023 15:34
rati:Pour qu'elle passe peut être faut il en réduire sa taille en en faisant par exemple une copie d'écran, éventuellement recadrée sur les détails à montrer 🤔·le 04 mar. 2023 14:34
03 mar. 2023
0

Un voltmetre sur le calibrecourant continu est polarise il y a un file rouge a branche sur le plot + et un file noir
Si tu prends une tension en branchant les files a l envers l aiguille du galva va partir a l envers si bien branche a l endroit tu en deduira ou est le plus et le moins
Juste une remarque ton cablage actuel c est vraiment le foutoir
