Orientables ou pas, les panneaux solaires?

Les miens le sont...
...orientables.

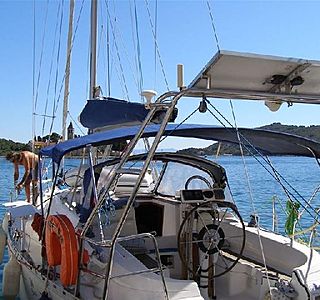

Montés sur un portique, battement d'environ 30° sur l'avant ou l'arrière, je les oriente en fonction du soleil.

Si je l'ai fait c'est que je pense que c'est bien.

Ceux qui ne l'ont pas fait vont dire que ce n'est pas la peine !

;-)

Système d'orientation...
Et comment donc elle est faite cette orientation?
STP Merci !!!!

panneaux
J'ai eue les deux .Actuellement mon panneaux est orientable dans tous les axes sur 360° je pense que la production est 2fois supérieursurtout en inter saison quand le soleil est bas.

Orientable;
bien sûr, surtout pour les polycristallins.

diabolo
tu fais un support en strat et diabolo pas dessous. quatres bouts avec coinceur pour l'orientation désirée. hyper simple et leger. tous les minis ont ce systeme

lien vers une image de diabolos www.surfstorecity.com[...]_01.jpg

orientable c 'est mieux
mais c'est aussi un peu compliqué, il faut regarder ce qui se fait mais aussi éviter ce qui est fragile. Un vent costaud, ça arrive parfois, ça arrache tout ou presque.
Ca prolonge considérablement la durée utile d'ensoleillement surtout quand on en a le plus besoin, en automne, le frigo tourne beaucoup mais le soleil dure peu et est assez bas.

je n'ai pas chiffré mais le matin avant qu'arrive l'ombre des mâts autour de moi je passe de 3 A à 12 ou 13 Amp et pourtant on est mal orientés au ponton!

Actuellement sauf jour nuageux, sauf chauffage et eau chaude nous sommes autonomes en életricité avec les panneaux, on lit beaucoup et le soleil se cache à partir de 16 h.

Il faut préciser qu'on est pas mal au sud mais on peut faire mieux.

Un diabolo
de planche à voile, fixé sous le panneau solaire.
Un tube (pourquoi pas le bout de mat de planche) qui est relié au diabolo.
Ce tube s'insère dans un autre tube qui est lui fixé au bateau.
4 petit bouts partent des coins du panneau et viennent se fixer sur le tube fixe en orientant le panneau.

J'ai fait un bricolage l'année dernière pour voir si ce n'était pas trop contraignant de l'orienter fréquemment.
Pour moi pas trop, mais je vais améliorer en mettant 4 taquets sifflets plutot que deux taquets normaux.

Je voulais aussi que ce soit un truc facilement démontable et remontable pour ne l'utiliser que lors des besoins et limiter le risque de vol.
Ca prend environ 2 mn à mettre en place, donc pas de problème.

je suis donc globalement satisfait de ce système et les 60w du panneau ont suffit pour le frigo, ce qui était mon objectif.

Panneau orientable ...Ebraball,
As tu déja eu beaucoup de vent(entre (35-50n) avec ce système d'attache?
Cela me semble léger?

orientation deux axes
Pour le nord avec deux axes c'est mieux
j'ai cela c'est du solide.
voir aussi :cigognevoilier.spaces.live.com[...]8E!427/
jp

bon, ca zone
Désolé
Faire voilier cigogne sur google, sélectionner cigogne retour du grand nord, puis photo, puis technique.
jpg

Je trouve intéressant
Le système d'orientation des panneaux solaires installé sur le voilier cigogne. Où peut-on se procurer ce système d'orientation ?

Comment fixez vous
le diabolo au panneau lui même? La structure alu prévoit un pas de vis ou bien vous avez bricolé qq chose?

ti panno costo
salut,
j'ai fixé mon panneau au balcon par l'intermediaire d'un cardan normalement utilisé
pour fixer les grosses antennes orientables sur les bateaux a moteur, c en plastique mais ça a resisté a tous les vents depuis 4 ans.
faut dire que mon panneau est assez leger!
Sur la tof (si elle apparait a droite...) on voit peut-etre que j'ai rajouté des petits bouts aux quatres coins du panneau, c pour éviter les vibrations par gros vents.

C'est quoi comme panneau?
Sa structure a l'air extrêment légère.

Bonjour,

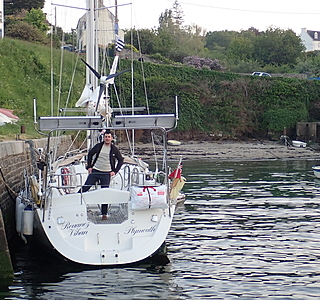

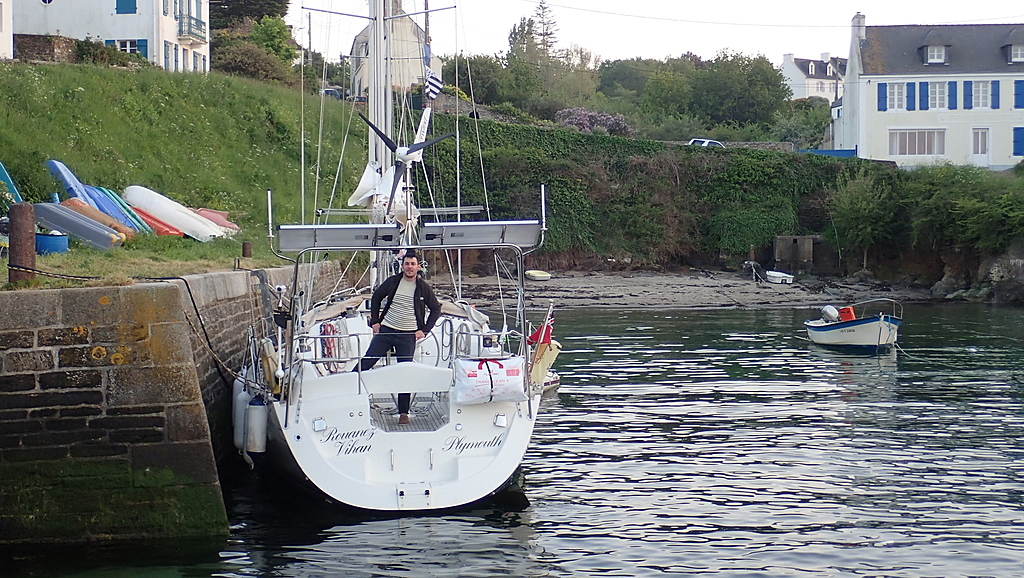

Je relance ce vieux fil. Alors que je suis en train de me faire faire un nouveau portique, j'hésite entre panneaux orientables (un axe avant-arrière) et panneaux fixes horizontaux.
Mon programme : transat + Antilles.
Avec les nouveaux panneaux solaires plus efficaces, le gain en les orientant est-il toujours significatif ?

Merci d'avance de vos retours

Fritz, sûrement efficace, mais affreux, vu la silhouette de ton bateau.

On se demande (ce) qui est affreux ?

Moi je le trouve très esthétique le portique du cat, à la bonne hauteur, parfois on voit de vraie tour Eiffel, comme si le concepteur pensait que plus c'est haut meilleur c'est.

Orientable bien sûr, surtout aux Antilles, au moment du ti-punch du soir, au mouillage, penser à basculer les panneaux sur l'avant.

fixes et ça ne m'a jamais fait défaut!
si c'est pour gagner 25%, autant augmenter la surface de 25%, non?
mais surtout, cela semble valable que lorsque l'on passe suffisamment de temps a bord pour changer 3 fois mini l'orientation par jours sinon, on va reperdre ce qui est gagné.
genre tu te couches en oubliant de tourner tes panneaux et au réveil, ils ne prennent rien.
tu parts en sortie pour la journée, tu captes le matin mais plus l'aprèm. etc etc...
orientables si l'on est derrière oui, sinon, pas sur qu'il y ait un gain.
sans compter qu'au mouillage de toute façon, le bateau s'orientera surement toujours de façon a nous em...der.

après, nous, il s'agit d'un petit croiseur avec un 55w et une batterie de 100A/h.

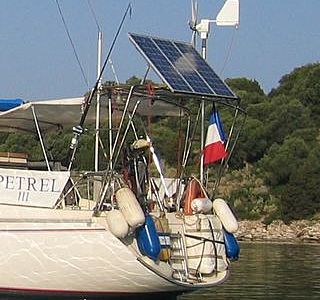

Panneau orientable sur mâtereau.
JJ

Au vu du programme ...traversee et Antilles ... C'est a dire orientation en tres grande majorité est /ouest ...il n'y a aucun doute c'est orientable , le gain avec trois orientations dans la journee est de plus de 25% ( verifié au compteur amperemetrique )
Dom

Est-ce que si on oriente les PS pour maximiser la puissance des dits PS, on n'augmente pas la traînée, et subconséquemment la vitesse du bateau ne va t-elle pas décroître? Ne risque -ton pas d'arriver en retard?

Système :
- support (inox) de canne à pêche (fixé sur le pont)
- tube de planche à voile récupéré gratos auprès d'un club
- diabolo de planche à voile fixé à l'envers
- 1 ficelle à chaque angle
- 4 toute petites poulies attachées au support inox de canne à pêche

Ca c'est la solution à moindre coût. (super rapport qualité/prix)

La solution coûteuse ce sont les support orientables de chez Plastimo.

Tres sympa cette barquasse :alavotre:

ben c'est pourtant assez simple : il suffit de demander à ceux qui donnent leur avis s'ils ont un orientable, s'ils parlent de leur expérience ou s'ils ne font que rapporter "les idées reçues qu'on leur a inculquées avant 18 ans" (c'est ainsi qu'Einstein définissait le fumeux "bon sens" que certains revendiquent quand ils sont en manque d'expérience...)

Mon système est orientable. L'orienter correctement doit me prendre 5 secondes : je lève le bras, je saisis le panneau, je lève ou baisse. C'est fini. Le gain est alors notable, de 10 à 30 % selon l'heure et l'orientation..

Mon système est également fixe : bloqué à l' horizontal si cela me parait intéressant.
C'est ce que je fais le soir, en même temps que je fais le tour du bateau;

En navigation, je laisse à l'horizontal, sauf long bord.
Sinon, l'orienter correctement fait partie du réglage du bateau, et c'est le dernier des gestes lors d'un changement de cap.
Au mouillage, c'est également un réflexe, comme de faire le tour d'horizon, vérifier l'annexe, la serviette qui sèche, ou l'ancre.

il suffit de prendre un PX dans les mains mettre un amperemetre dessus l'orienter suivant le soleil pour voir le résultat,c'est du simple au double

C'est marrant cette discussion récurrente. Plus de 10 ans plus tard et la réponse donnée en premier est toujours pertinente. Je pense surtout que ceux qui vivent à bord aux mouillages et hors marina ne se posent plus la question depuis longtemps.

un peu en marge, bon plan ou pas ?
www.alma-solarshop.fr[...]60.html
il y a d'autres puissances ...

Je ne pourrais pas rajouter un panneau...
Je vis sur mon bateau d'avril à octobre, la plupart du temps au mouillage..

J'ignore le nombre d'Ah en plus dans la journée quand on règle : pas envie de faire l'essai de bloquer horizontal toute une journée, pour convaincre qui que ce soit.
Je constate simplement la différence avant et après la changement de position (un axe).

Pour le coût, aucune idée : le bateau était équipé ainsi.
Par rapport au fixe, le système comporte 1 tube inox en plus et le système de blocage (2 boulons soudés et 2 écrous ailettes.). Je ne vois pas en quoi il serait moins solide s'il était fixe avec un seul tube inox.

stupide ...

Je n'ai certes pas l'expertise de Ventdebout... ni sa puissance de raisonnement (j'en suis d'ailleurs fort aise).
Mais je suis quand même un peu surpris de ses conclusions (je ne peux pas parler de ses développements, comme toujours totalement absents...)

Donc, soleil à bâbord ou tribord, et panneau du bon côté, au plus fort de l'ensoleillement, le panneau reçoit le rayonnement à 45°, soit un rendement maxi théorique de 70% (si j'en crois le tableau donné plus haut), comme pour un panneau horizontal.

MAIS, contrairement au panneau horizontal, quand le soleil est à la proue ou quand il est à la poupe
en moyenne, la moitié du temps, donc...
à ces moments le panneau ne reçoit rien du tout : rendement nul.

Rendement nul la moitié du temps : intellectuellement (si on peut oser un tel mot devant le personnage..), à mon avis cela ne peut satisfaire que des gens de "bon sens" tels que Ventdebout. :doc:

Une telle solution "camping" peut suffire à alimenter les besoins d'un bateau de 7 mètres utilisé quelques heures par jour et quelques semaines par an pour alimenter une tablette et 2 lampes le soir.
Et c'est bien le principal puisque c'est son usage.:bravo:
PS : écarter le panneau de la coque pour l'incliner vers le soleil améliorerait sérieusement le truc
Passer à l'horizontal n'améliorerait pas le rendement (les rayons parviennent à 45° environ), mais doublerait le temps d'ensoleillement, mais c'est peut-être plus compliqué...

Un rendement laaaargement suffisant pour alimenter sans problème éclairages du soir, tablette toute la journée, divers petits trucs, pilote une bonne moitié de la journée etc, etc...
Pourquoi s'em.... à avoir plus de rendement si ce n'est pas nécessaire ?
Et si j'avais un soucis de ce genre, un peu de réflexion et d'imagination te permettrai de deviner qu'une position horizontale est AUSSI possible. :mdr:

Bonjour,

C'est certainement grâce à la formation technique que j'ai reçue (principalement électricité) que lorsque j'ai fait faire mon portique je ne me suis pas posé la question en demandant de suite au fabriquant de faire un système pivotant pour les panneaux solaires.

J'en suis très satisfait et pense réellement gagner quelques ampères, il me suffit de regarder le contrôleur de charge avant et après la bonne inclinaison par rapport au soleil, petite manipulation très aisée que l'on fait 4 à 5 fois dans la journée si on est à bord, en cas d'absence on cale les panneaux à l'horizontale au mouillage, ou du bon côté si on est amarré à un quai.

Je comprends que ceux qui n'ont pas pris cette "option" soient contents de leur choix et ne veulent pas se lancer dans une modification compliquée.

Petit plus, insignifiant, bien que... j'incline les panneaux pour les nettoyer, facile avec un balais poils souples, s'ils restent horizontaux je n'y arrive pas, sauf à monter sur le bout de la bôme, assez périlleux

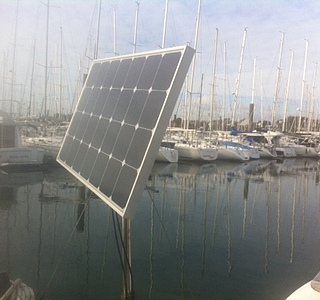

Je réveille ce post car je viens de me faire un système de rotation sur un second axe pour mieux gérer l'inclinaison de mon panneau.

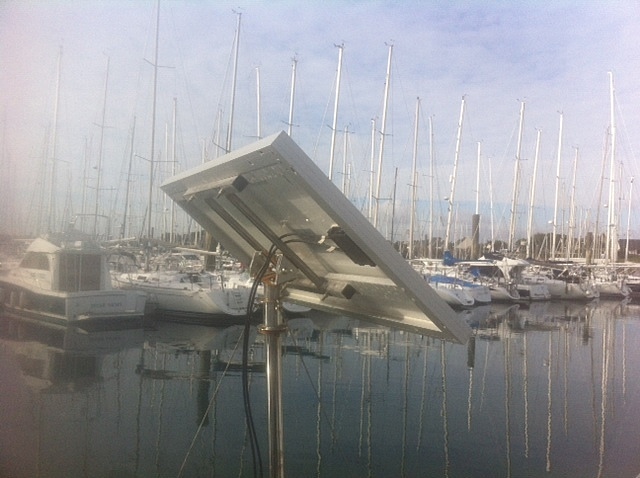

mon panneau 80W est monté sur un mât pivotant et avait jusqu'ici une inclinaison fixe d'environ 30 degrés.
pendant ma boucle Atlantique, dans des régions où le soleil reste haut, tres bien ....
Partant bientôt vers Ecosse et Norvège, je m'attends à des soleils plus ras et donc en conséquence de quoi j 'ai rajouté un système d'équerres permettant une rotation de l'inclinaison.
Mesures prises apres remise en place, ce 10 janvier 2019 par un temps plutôt ensoleillé, au Crouesty, à 14H, avec un soleil d'hiver pas bien haut

Ampérage de charge relevé au gestionnaire de batterie:

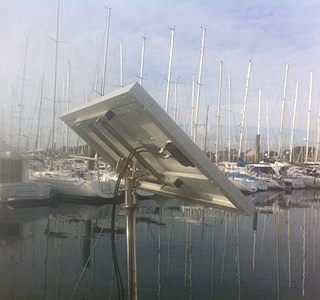

photo1 - panneau incliné à l'opposé du soleil = 0,9A

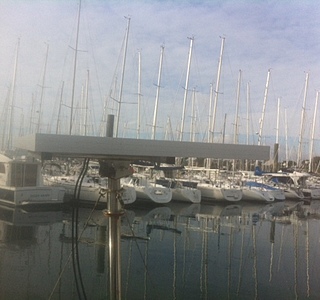

photo2- panneau à l'horizontale = 1,5A

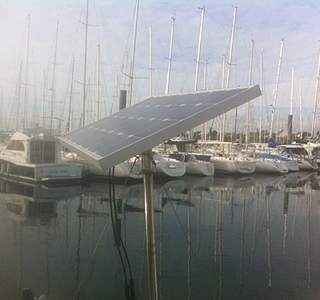

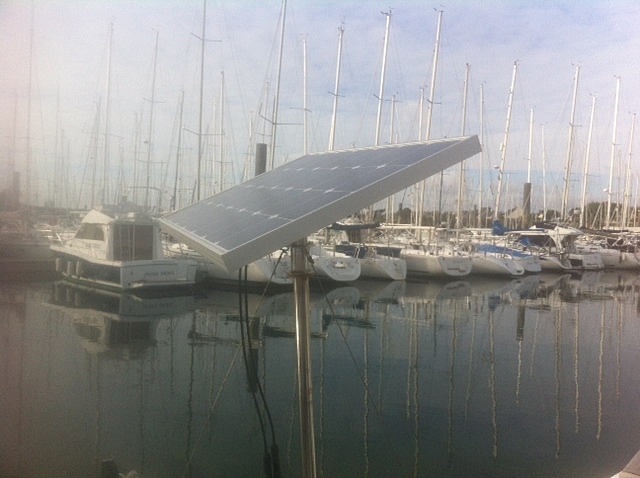

photo3- panneau incliné vers le soleil en environ 30 degrés ( comme avant en inclinaison fixe) = 2,2A

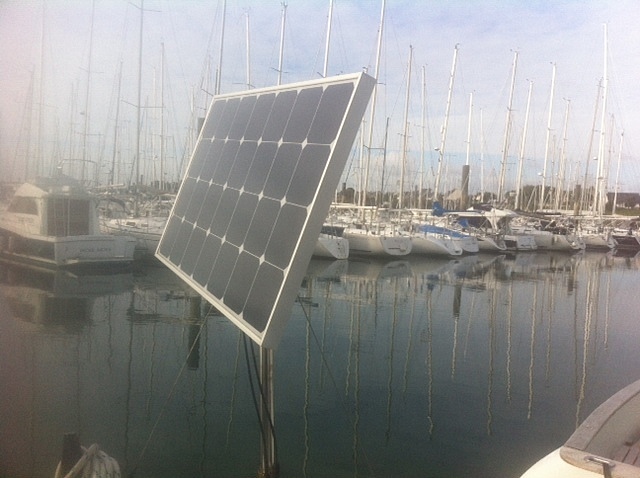

photo4 - panneau incliné pleine incidence face au soleil = 3,8A

Il me semble que l'orientabilité apporte un gain ... certain ....

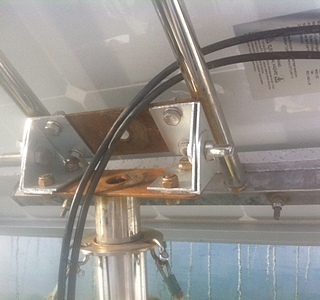

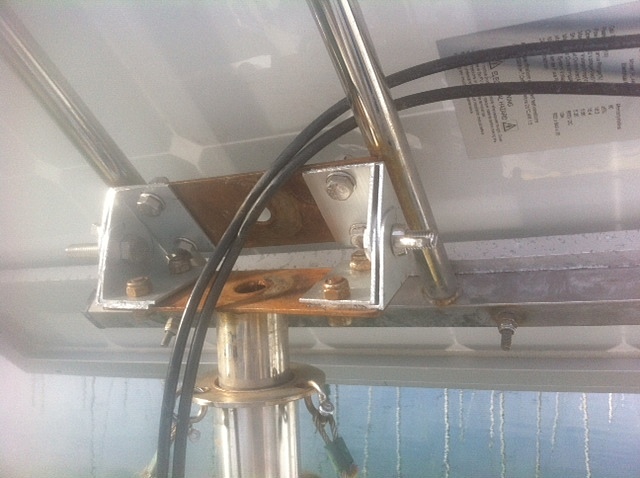

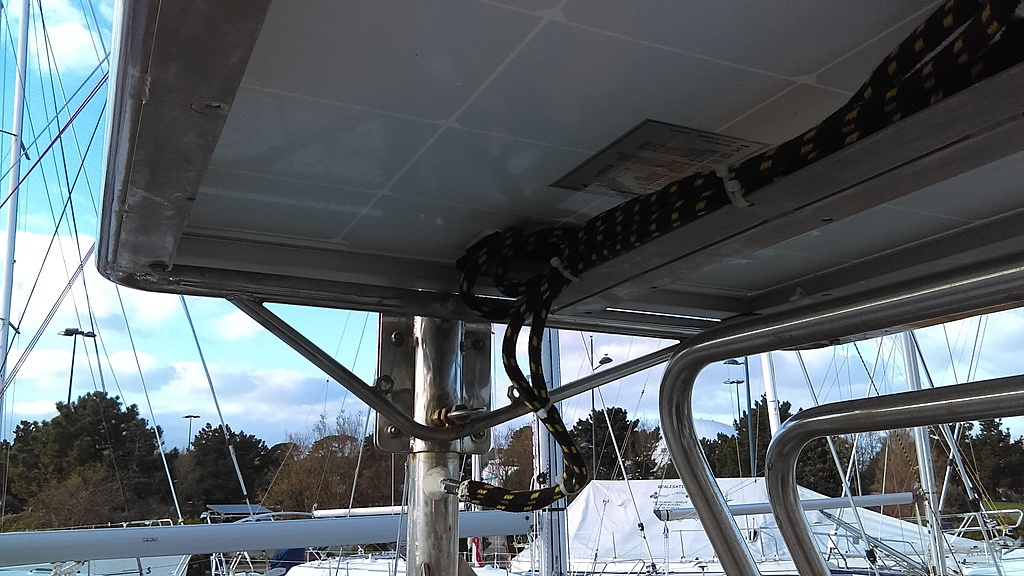

photo5 - gros plan sur l'axe de rotation d'inclinaison rajouté, avec des équerres taillées dans une cornière en alu et imbriquées deux à deux pour renforcer d'une part, et multiplier la surface de frottement afin de consolider la tenue sur un angle, serrage avec deux écrous papillons.

Ah oui les mesures sont celles faites en hiver.... cela se comprend mieux.
"yaka mesurer" ... quand on le peut : faut avoir un orientable, pour ça :mdr:

en fait c'est 200w en orientable et 300w en fixe pour le meme rendement
j'ai mis 300w 2 de 100 sur le bimini fixés avec lattes et tenax
1 de 100 w collé sur lepont
pris 50 nœuds cet été...toujours là!
parc de 400 ampères
production globale 100 amp sur 14 h de soleil corse
autonome...

Non non je te rassure, tu n'en perds pas plus que ceux qui ont une installation fixe. :mdr:
