opencpn tableau de bord

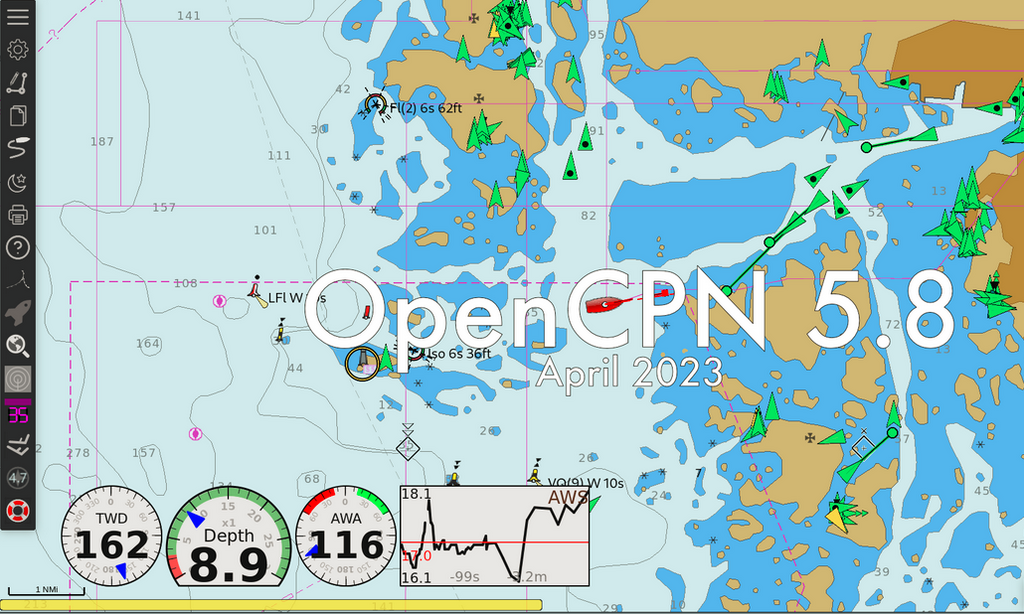

Je trouve ce tableau de bord sympa, les cadrans ainsi que la courbe de vitesse sont très lisibles, mais comment faire pour obtenir ce résultat?

#OpenCPN

ploubaz22

09 mai 2023

Tous
Non lu

Bonjour Ploubaz22. D'où sort cette copie d'é... Gilletarom09 mai 2023

j'ai trouvé cette copie d'écran sur le site fac... ploubaz2209 mai 2023

Comme l'explique Gilletarom, il s'agit d'un plu... Schnaps 09 mai 2023

Bonjour, Je complète mon message précédent, ... Schnaps 13 mai 2023

Bravo belle présentation du dashboard ploubaz2214 mai 2023

Gilletarom

09 mai 202309 mai 2023

Bonjour Ploubaz22.

D'où sort cette copie d'écran ?
D'autre part, cet affichage utilise certainement un des compléments dont l'icône est affichée dans la barre verticale d'icônes. Il faut donc installer le même complément.
Il faut aller dans les "Options/Compléments", y mettre à jour le catalogue master puis installer tous les compléments qui existent et qui sont faits pour afficher ce type de données. Après quoi, on repère celui qui vous convient le plus, et on peut désinstaller tous ceux qui ne servent pas.

Ceci dit, je suppose qu'il s'agit du complément DashboardSK. Ce complément est récent et sa dernière version est 0.1.3. Autrement dit, c'est un complément qui reste à tester et surtout, il fonctionne avec les données de type SignalK. Je suppose que votre installation ne disposent pas de ce type de données.

Ajouter un commentaire

ploubaz22

09 mai 2023

j'ai trouvé cette copie d'écran sur le site facebook opencpn.

Ajouter un commentaire

Schnaps

09 mai 202309 mai 2023

Comme l'explique Gilletarom, il s'agit d'un plugin spécifique DashboardSK qui utilise et met en graphique les données issues de SignalK.
Ne fonctionne pas avec les données NMEA0183.

Ajouter un commentaire

Schnaps

13 mai 2023

Bonjour,

Je complète mon message précédent, incomplet voire inexact.

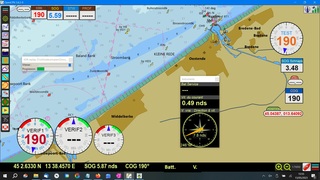

En effet, il existe un plugin (en cours de développement mais déjà téléchargeable) NSK_pi qui permet de traduire les phrases NMEA0183 en "langage SignalK", et ainsi, il est possible d'utiliser le plugin DashboardSK. (voir illustration)

Cependant, la simple conversion NMEA0183 -> SignalK n'est pas évidente.

On voit sur la copie d'écran que les valeurs SOG sont différentes selon la source, le timing, le format, etc., choisi... (je me suis amusé, ce ne sont que des tests avec un fichier VDR).

A noter que ce plugin permet de modifier la taille, la position, la couleur des items affichés.
Également, il est possible que la couleur d'une data change automatiquement selon certains critères (par exemple, on peut vouloir que l'affichage profondeur deviennent rouge lorsque l'on est en faible profondeur, etc.)

Pour l'instant, de ce que j'ai rapidement pu constater, toutes les données NMEA0183 ne sont pas encore "traduites", mais il est déjà possible de le faire soi-même (à condition de maîtriser un peu le C+ et de savoir ensuite compiler le plugin).

Bref, je découvre actuellement ce plugin et ses possibilités. S'il n'évolue pas par lui-même, je me pencherai dessus un peu mieux à la fin de la saison.
Dans l'immédiat le Dashboard actuel (en noir) est suffisant, avec le plugin statusbar (pas encore optimisé pour la version 5.8.2).

Voili, voilà, ce post juste pour corriger l'info précédente.
Mais je pense qu'il est urgent d'attendre les développements ultérieurs qui feront d'OpenCPN un logiciel vraiment abouti et surtout, opensource.
