OpenCpn, icon bateau et indication moment de virer

Bonjour à tous,

J'utilise OpenCpn depuis un bon moment, c'est un outil génial et encore merci à tous ceux qui participent à ce produit.

J'avais posé la question il y a environ deux ans et n'avait pas vraiment eu la réponse, alors je retente mon coup.

J'aimerais avoir sur l'icone de mon bateau en plus du cap suivi, deux traits indiquant mes angles de remonté au vent afin de savoir quand je peux virer sans avoir à calculer mes angles.
Plus explicitement, disons que je fais 100° bord sur bord, je voudrais deux traits positionnés à 50° de l'indicateur de mon cap.

J'ai vu sur le plugin watchdog quelque chose qui y ressemble ( les traits verts )

opencpn.org[...]og.html

mais comme une bonne partie des plugins et des apk cela manque cruellement d'explication et je n'arrive pas à matérialiser ces traits...

Quelqu'un sait il comment faire ?

Juste pour le fun, quelqu'un a un icone bateau type catamaran ?

Merci, Séb

L'équipage
03 nov. 2019
03 nov. 2019
1

Bonjour
Le plugin « Tactics » réponds à votre attente
opencpn.org[...]cs.html
Il faudra bien entendu connecter la centrale de navigation (girouette, spedoo, etc...)

03 nov. 2019
0

Bonjour,

Je ne peux pas avoir de connection avec mes instruments.
Juste utiliser le gps pour faire ça.

Séb

03 nov. 2019
0

Tu peux expliquer pour les ceusses qui comme moi ne savent pas, didg ?

08 nov. 2019
0

Super, c'est exactement ce que je veux j'essaie ça de suite et reviens vers toi si je n'y arrive pas.

Merci à tous, Séb

09 nov. 2019
0

Merci beaucoup didG

03 nov. 2019
0

C'est possible avec:
opencpn.org[...]aw.html

créer 2 EBL ou une GZ associées au bateau.

04 nov. 201916 juin 2020
3

Le plugin draw a deux outils permettant de tracer sur la carte des zones de garde ou des EBL (electronic bearing lines) .

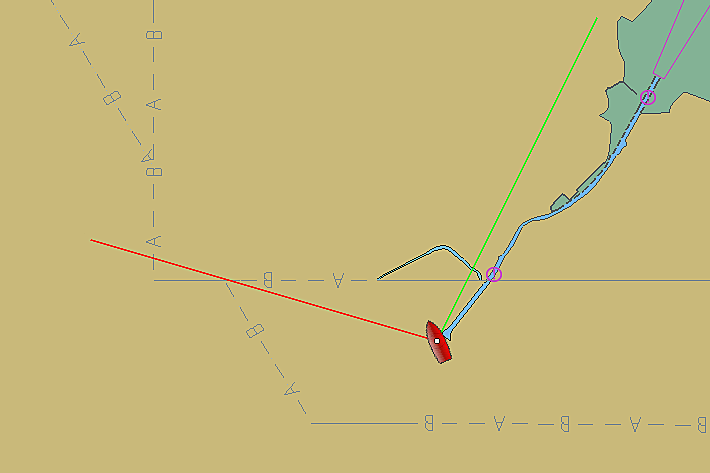

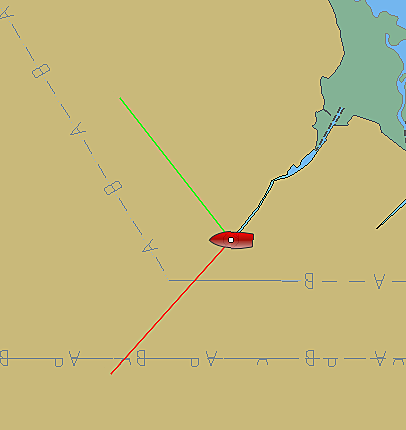

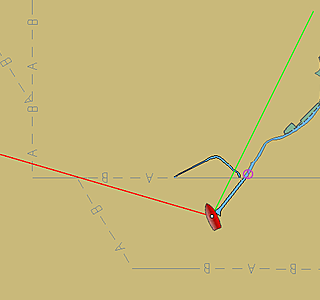

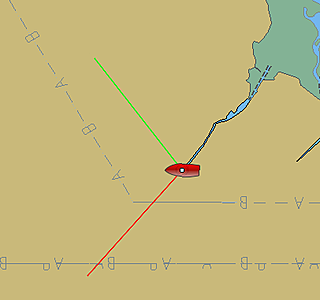

Exemple d'EBL liées a la position et au COG du bateau, à importer dans le gestionnaire du traceur,


03 nov. 2019
0

il suffit d'avoir le VMG quand il diminue il est temps de virer
sur open cpn avec les sondes c'est quand les mouettes ont pied
alain

03 nov. 201916 juin 2020
0

Bonsoir,

Comme déjà dit, le plugin Tactics permet de résoudre cette question et même plus...
Mais sans capteurs, ce n'est évidemment pas possible.

Une solution est de redessiner l’icône bateau (ownship.png sur OCN) avec deux vecteurs et de remplacer l'originale par celle-ci ; mais ce n'est pas très satisfaisant ( il faut en prévoir plusieurs, pour l’agrandissement, etc.).

Une autre solution réside dans l'utilisation en surimpression d'un petit soft, CSC_Kompass.
Il s'agit d'un cadran à 360°, paramétrable ; on peut en régler la taille, la transparence, le vent ou non, north up ou non, etc...

Pour cela, il s'agit d'automatiser le centrage de l’icône bateau (clic sur l'icône du bas à droite) et ensuite de positionner CSC_Kompas également au centre (On peut même rédiger un point bat qui lancera en même temps OpenCPN et ce petit soft qui sera automatiquement centré.).

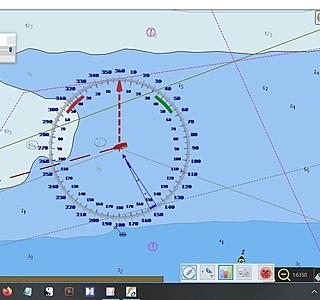

Je mets en illustration une copie d'écran avec juste l'icône bateau (en simulation avec le plugin VDR), et une autre avec en plus le soft CSC-Kompass que je joins en .rar

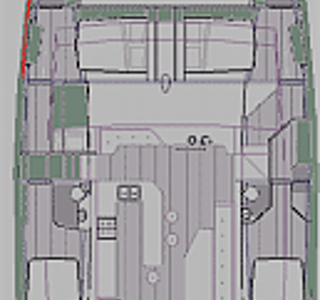

Je rajoute également (mais cela me semble inutile) une icône catamaran avec le nom correct pour OCN.

Bon courage.


04 nov. 201904 nov. 2019
0

Pour faire tes propres icônes (ton catamaran) "Sailor54" devenu "Pytheas54" avait il y a quelques années détaillé la procédure dans ce fil :

www.hisse-et-oh.com[...]opencpn

Amuse-toi bien ça fonctionne je m'en suis fait un certain nombre ...

Autrement il y a un certain nombre d'icônes toutes faites ici :

opencpn.org[...]oku.php

08 nov. 2019
0

Didg,
ça marche super, c'est exactement ce que je voulais, merci.

Café noir,
pas d'icone cata apparemment dans la liste, vais essayer d'en créer un, c'est juste pour le fun.

Merci à tous, Séb

09 nov. 201909 nov. 2019
0

Bonjour. Hormis l'icone normale que l'on ne peu modifier, on peut se faire sa propre icone, le plus simple, prendre une photo du cata, l'importer dans Xnwiew, la réduire à la bonne taille et enfin la sauvegarder en xpn(dérouler la liste) ensuite, ouvrir dans programdata (dossier caché)open cpn et placer l'image dans le dossier Usericon et c'est tout.
On peu aussi l'éditer dans un éditeur d'icone et dans ce cas, choisir le format 32 plutôt que le 16.
Renseigner une marque (triangle classique)qui ainsi prendra l'apparence du bateau.
