OpenCPN et système géodésique ...

Bonjour!
Comment faire pour "adapter" le logiciel à l'usage d'une carte qui ne serait pas en WGS84 , par exemple...?
(Mon gps usb est une gps souris et je ne vois nulle part où le paramétrer...)
Merci d'avance pour vos lumières!

L'équipage
09 avr. 2013
09 avr. 201316 juin 2020
0

EN PRATIQUE, une carte géoréférencé (en format .KAP = BSB version 2) dans un système géodésique quelconque peut être utilisée dans OpenCpn A CONDITION de connaître le décalage entre la position d'un point dans cette projection et sa position dans le système WGS84.

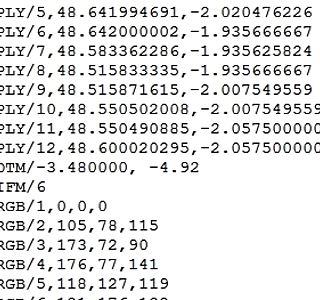

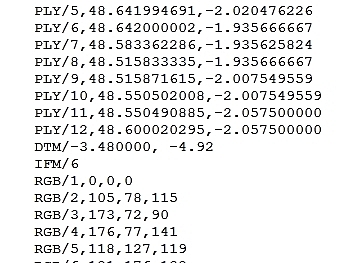

(C'est le paramètre DTM, qui est exprimé en secondes d'arc dans l'en-tête d'une carte - Image 2)

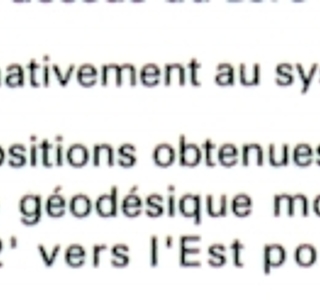

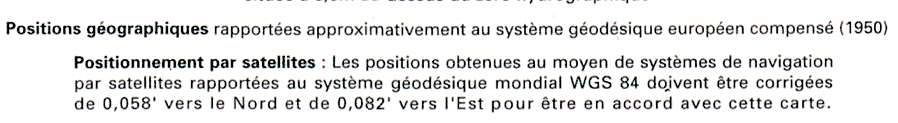

Pour les anciennes cartes du SHOM, ces valeurs étaient indiquées sur les cartes elle-mêmes (voir image 1)

Pour cet exemple, 0,058 minutes N correspond bien à -3,48 (= -0,058 * 60) secondes. (environ 107 mètres de décalage)

PS1: En théorie, on peut utiliser dans OpenCpn une carte sans connaître ce décalage. Mais il faut alors que le GPS soit paramétré dans le système géodésique originel (or les GPS souris ne sont PAS paramétrables) et surtout l'affichage de cette carte est alors incompatible avec l'affichage de cartes dans tous les autres types de projection !!!! Dangereux et tout à fait déconseillé.

Une fois la carte corrigée, on peut utiliser un GPS (souris non paramétrable en WGS84 ou modèle à main paramétrable en choisissant WGS84, à condition bien sûr qu'il puisse être connecté au PC)

PS Fabriquer (= géoréférencer) une carte pour Opencpn demande du travail et quelques connaissances, et je ne le recommande pas au plaisancier moyen...

09 avr. 2013
0

ok, merci, vais voir tout cela...

09 avr. 2013
1

on peut aussi se poser la question de l'intérêt à géoréférencer une carte Cassini ou Galilée.
Mais on peut.
Une aide :
vtopo.free.fr[...]ers.htm

09 avr. 201309 avr. 2013
0

Pour convertir d'un système à l'autre (pour les cartes nautiques, en Europe, ED50 vers WGS84) il est plus précis de prendre les décalages particuliers à une carte, plutôt que les écarts moyens sur un bien plus grand territoire.

06 mar. 2016
0

@Pytheas54,
Je souhaite convertir une carte European 50 de la baie de Morlaix au format WGS84 avec un l'éditeur Hexedit ( sur Mac)
Les valeurs actuelles sont:
DTM/-3.600000, -4.80
Dois je ajouter -3,480000, -4.92 ( 0,058N, 0,082E )
pour donner cela en WGS84 ( et en modifiant aussi le GD)
DTM/-7,080000, -9,72
Ai je bien compris ?
Cordialement
François

06 mar. 2016
0

Par curiosité intellectuelle, comment détermine t-on les valeurs ?
Merci d'avance

06 mar. 2016
0

Toutes les données nécessaires sont sur la carte (voir image 2 dans ma première réponse)

06 mar. 201616 juin 2020
0

@Polac
Allez, je t'offre une carte SHOM bien plus récente de la baie de Morlaix en WGS84...
C'est plus sûr


06 mar. 2016
0

Merci Pytheas54
je vois le DTM à 0
j'imagine donc que ce ne sont pas les seuls paramètres à modifier pour modifier la carte
j'ai placé un waypoint sur un point caractéristique, le vais l'importer sur ma carte modifiée pour voir ou il se trouve
clt
Francois
