OpenCpn et Radar

Hello,

J'ai cherché j ai pas trouvé, donc je viens ici pour trouver de l'aide :)

J ai les dernières versions des app.

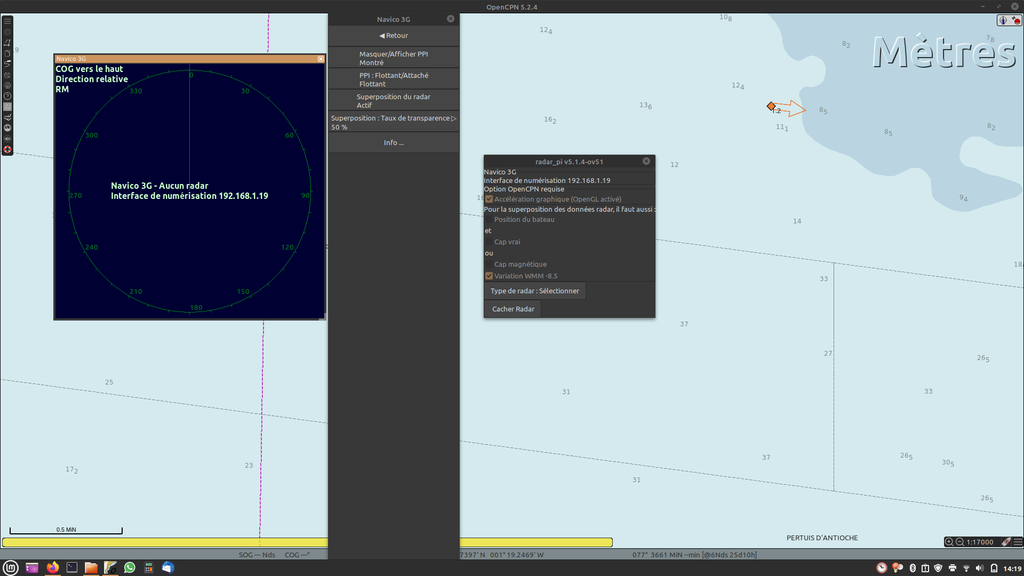

Open CPN affiche bien le radar dans la fenêtre supplémentaire mais pas en surimpression :(

Il y a des pre requis?
Que dois je faire svp ?

merci
lio

L'équipage
18 oct. 2020
18 oct. 2020
1

Bonjour,

Je ne sais pas. Dans le site web opencpn.org, vous avez cette page :
opencpn.shoreline.fr[...]and.htm

Mais, elle n'est plus toute jeune. Comme je n'ai pas de radar sur mon bateau, je compte sur les matelots qui en ont un pour m'aider à la mettre à jour.

Sinon, dans le site web opencpn.org, dans les manuels, il y a cette page :
opencpn.org[...]oku.php
mais cette page n'a pas évoluée depuis 3 ans.
Alors, voyez plutôt directement celle ci, qui date de 2019 :
opencpn.org[...]oku.php

Evidemment, ce sont des pages en Anglais, mais en utilisant google translator, on s'en sort.


18 oct. 2020
0

Wahoo,

je ne savais pas qu' il y avait moyen d' afficher l' image radar avec Open cpn.

Celà est-il compatible avec des radars "un peu ancien"?

J' ai un Furuno 1621 et serai bien intéressé par l' affichage sur l' ordi si c' était possible.

Gorlann


18 oct. 2020
0

Si c'est en Nmea 0183 non


19 oct. 202019 oct. 2020
0

OK j ai trouvé, il me faut un capteur de direction :)

par exemple :
www.svb-marine.fr[...]st.html


Gilletarom:Bonjour Leoncey,Quel est le rôle de cet appareil dans votre installation ?Pouvez vous me dire où vous avez trouvé qu'il vous fallait un capteur de direction ? ·le 19 oct. 2020 10:00
olimts:Bonjour, je suis également intéressé par la réponse à la question de Gilletarom. Concrètement, j'ai du mal à comprendre à quoi sert un tel capteur, alors que le cap vrai est parfaitement détecté par opencpn via l'antenne GPS active et la vitesse du bateau. Je possede un Halo20+ Navico (OpCPN 5) dont la superposition sur la carte fonctionne parfaitement en l'état . Je n'ai pas encore bien compris en revanche comment utiliser le MARPA. Merci à vous Olivier·le 26 oct. 2021 16:57
19 oct. 2020
0

je m’intéresse beaucoup à ce sujet.
Ma question complémentaire : quel radar acheter?
Sur le manuel OpenCPN on peut lire :
Radar support
Garmin HD and xHD radar support. Navico “new” 3G support.
Older 3G radars are still supported via the BR24 type.
Navico HALO-3, HALO-4, HALO-6 and HALO24 support
Merci


19 oct. 2020
0

Je suis justement en train d acheter le 3G SIMRAD d'occasion :)


19 oct. 2020
0

Je reviens sur des liens qui sont dans la page ad-hoc de opencpn.org rappelés ci dessus.

Il y a un document très interessant, mais qui date de 2017, peut être a-t-il été mis à jour, qui est ici :
www.thoe.be[...]/eBook/

Gilletarom


19 oct. 2020
-1

très intéressant, cela donne une bonne idée de la connexion physique.
pas besoin de l'interface


19 oct. 2020
0

bonjour
pour faire la surimpression sur la carte il faut apres avoir active le radar faire un clic droit sur la carte, sur la fenetre qui s affiche choisir "controle navico 3G" puis sur le menu qui s affiche choisir "fenetre" puis cliquer sur superposition du radar pour le rendre actif tu peux ensuite regler l intensite de la superposition
Ca ne fonctionne que si le gps est recu par open cpn
Le lien theo.be est tres bien fait et m a ete tres utile pour les branchements


19 oct. 2020
-1

Il te faut un capteur de cap vrai pour d'une part activé le MARPA et d'autre part activer la superposition sur un traceur GPS. Je pense que c'est la même chose sur OCPN. Donc information GPS + HDT requises.


18 nov. 2020
0

J ai réussi à connecter un radar Garmin si je n'arrive pas trop tard je peux vous aider
