OpenCpn, Créer des cartes .KAP à partir d'images .jpg

Il y a quelques mois, j'ai écrit un petit tutoriel pour créer des cartes lisibles par OpenCpn à partir d'une simple image jpeg (= jpg) de cette carte:
www.hisse-et-oh.com[...]opencpn
La méthode décrite est maintenant obsolète en raison de la disponiblité du programme GE2KAP que certains d'entre vous utilisez déjà.

La condition essentielle est que vous connaissiez ou puissiez trouver les coordonnées géographiques du coin gauche du haut de la carte, et celles du coin droit en bas de l'image de la carte.

Nous allons créer à titre d'exemple une petite carte marine par recopie d'écran sur le site de Géoportail

Mais d'abord préparez un dossier qui va contenir les futures cartes .kap (si vous n'en avez pas encore)

  • Il vous faut GE2KAP (voir installation ci-dessous si nécessaire) Il est pratique d'avoir un raccourci vers le dossier KAP à l'intérieur du dossier GE2KAP (clic droit sur le dossier, 'créer un raccourci', mettez le dans un coin de votre bureau, ou mieux dans la barre de lancement rapide)

  • Google Earth (voir installation ci-dessous si nécessaire: même s'il n'est pas utilisé ici, GE2KAP va l'ouvrir)

  • Un éditeur de texte: Notepad (ou "bloc-note"de Windows) suffit, mais TextPad est mieux (voir ci-dessous)

  • Une calculette (soit une vraie, si celle de Windows: dans ce cas préparer un raccourci)

  • Un programme de visualisation d'images (XnView par exemple, voir ci-dessous, si vous voulez visualiser les fichiers .jpg)

  • Un logiciel de capture d'écran (capture rectangulaire positionnable avec précision, sauvegarde en .jp(e)g, par exemple Gadwin Print screen, voir ci-dessous)

  • Une feuille et un crayon pour noter les coordonnées géographiques des coins gauche en haut et droit en bas.


  • Téléchargez le modèle de fichier .gpx joint à ce message (clic droit souris - Enregistrer la cible du lien...) et faites en une copie. (clic souris dessus, et glisser en appuyant en même temps sur la touche CTRL)

  • Ouvrez Géoportail
    www.geoportail.fr[...]su2D.do
    Déplacer vous vers le coin de la côte qui vous intéresse
    Zoomer avec l'échelle à droite jusqu'au niveau 'ville'.
    A gauche, Sélections disponibles > Expert
    Mettez les couches Routes, IGN et Photos à 0 avec les tirettes
    Dans les dossiers au-dessus, choisissez Littoral puis Carte littorale
    Mettez sa tirette à 100%
    (Si la carte n'apparaît pas, zoomer vers le niveau 'Rue')

Choisissez un morceau de carte
Vous pouvez agrandir la fenêtre de la carte en cliquant sur la petite icône tout en haut à droite (...visu plein écran)(image 1)

Placez le curseur (main, doigt ou flèche !) dans le coin gauche en haut et notez (en bas de la fenêtre) latitude et longitude, même chose pour le coin droit en bas.

Capturez EXACTEMENT le rectangle de la fenêtre, sauvez et donnez un nom au fichier jpeg. (par exemple GolfeMorb.jpg)

  • Il faut maintenant transformer avec la calculette les coordonnées (ici degrés, minutes, secondes) en degrés décimaux
    Degrés decimaux = degrés + minutes/60 + secondes/3600
    Exemple 47° 39' 23,7"" = 47,65658333°
    (Je joins une feuille tableur .ods pour le faire, pour Libre Office ou OpenOffice; si vous n'utilisez pas les logiciels libres, c'est tant pis pour vous)
    PS le géoréférencement de Géoportail est à la norme 'Réseau Géodésique Français 1993' qui est en pratique équivalent au WGS84

  • Ouvrez le fichier modèle .gpx (Bloc-note ou TextPad). Tapez les latitude et longitude dans les deux lignes <wpt (à la place de celles qui y sont déjà) (image 2), coin gauche dans la première, coin droit dans la seconde.
    ATTENTION: Les longitudes ouest sont négatives (les latitudes sud aussi). Utilisez un POINT et pas une virgule pour la partie décimale.
    Sauvegarder et donner LE MEME NOM que celui de l'image (par exemple GolfeMorb.jpx)

  • Placez l'image .jpg de la carte et le fichier .jpx dans le dossier KAP et démarrer GE2KAP en double-cliquant.

  • Dans la fenêtre qui s'ouvre (image3)
    1 - Pressez le bouton (1) >> et dans la fenêtre, naviguez jusqu'à ouvrir le dossier et taper dans la case 'Nom de fichier' le nom que allez donner à la carte (par exemple. MaCarteGolfe.kap), Enregistrer, et fermez la fenêtre.
    Le chemin et le nom apparaissent en (2).

2 - Avec le bouton (3) >>, naviguer pour chercher le dossier KAP de GE2KAP, et cliquez sur l'image (par exemple) GolfeMorb.jpg, Ouvrir, Fermez la fenêtre.
Le chemin et le nom s'affichent en (4)

3 - Tapez Meters en (5)

4- Cochez bien la case (6) et cliquez 'Create KAP' (7)

5 - Relaxez-vous. Quand dans la fenêtre annonce 'Successfully created...', fermez la fenêtre, Google Earth, et allez voir si la nouvelle carte est bien dans son dossier.

6 - Ouvrez OpenCpn, dans la Boîte à Outils / Cartes , 'ajoutez le répertoire' qui contient la nouvelle carte (ou cochez 'forcer la reconstruction' s'il y est déjà), OK
.... et admirez votre oeuvre....

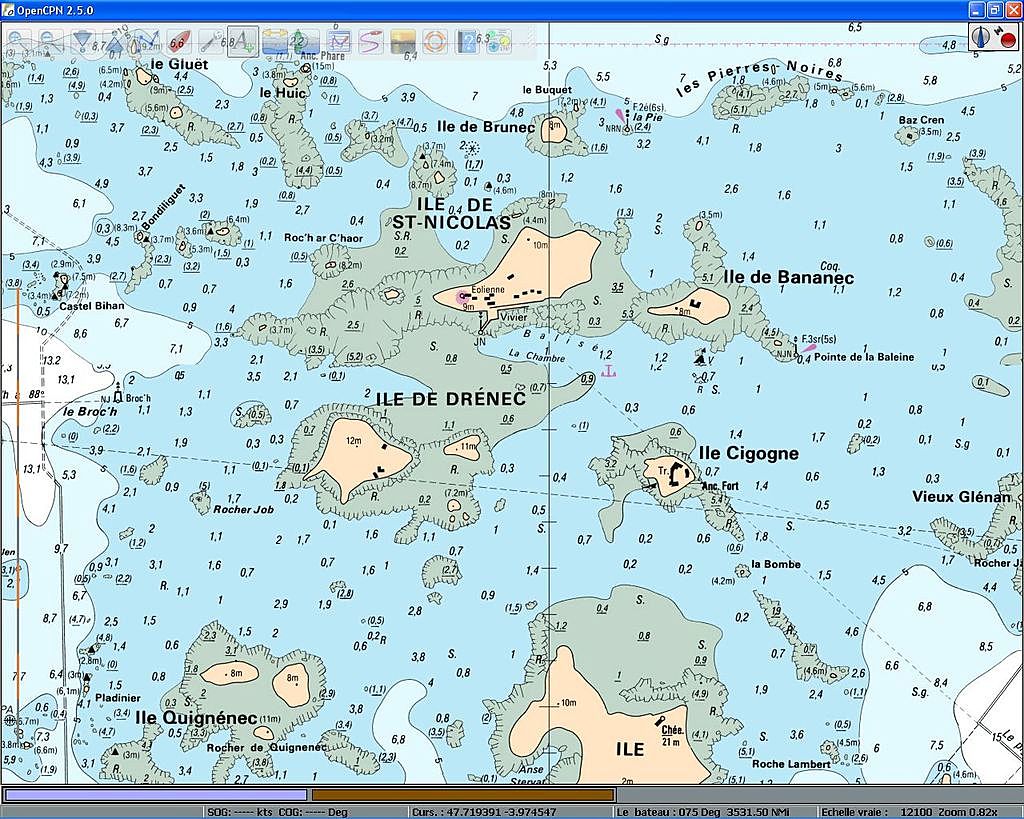

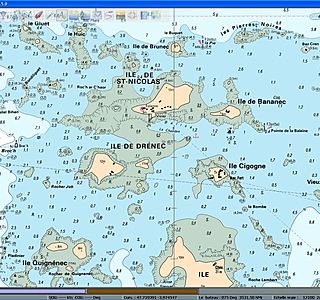

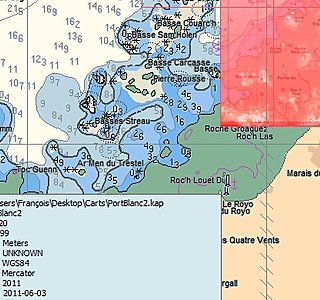

(dernière image Exemple de carte KAP crée de cette manière dans OpenCpn sur un fond CM93)

PS1 Vérifiez toujours par rapport à un point connu et une autre carte (ou une vue Google Earth) que vous n'avez pas fait d'erreur de positionnement
PS2 Ne faites JAMAIS une carte complète de cette manière. C'est trop imprécis...
Cette méthode convient bien pour un port, ou une zone de mouillage....


Installation de GE2KAP

1 - créez un répertoire (par exemple) G2EKAP et dedans un autre répertoire (par exemple) KAP

2 - téléchargez la version V4.1.6 de GE2KAP (= Google Earth to Kap) ici
www.gdayii.ca[...]ick.php

3 - Dézipper (mot de passe phiggins) le contenu de G2EKAP et mettez
- GE2KAP.rex,
- windowrexx.dll
- Screenshot.dll
dans le dossier KAP

4 - téléchargez (Windows) ooRexx4.0.1.i586.exe (32bit) ici
sourceforge.net[...]ownload

5 - Double cliquez dessus pour le lancer installer ooRexx dans votre dossier programme.

6 - Si vous avez déjà un dossier ImageMagick dans vos programmes, désinstallez le (il y l'exécutable uninstall.exe pour ça dans le dossier)

7 - Téléchargez Imagemagick 6.7.0.3 pour windows 32 bits ici
www.imagemagick.org[...]dll.exe
et double-cliquez dessus pour l'installer.

8 - Dans le dossier ImageMagick qui est maintenant dans votre dossier programme, cherchez
convert.exe et copiez le (ou faites le simplement glisser) dans le dossier KAP

9 - Télécharger le dossier libbsb-0.0.7-win32.zip ici
sourceforge.net[...]ownload

Dézippez et faites glisser tif2bsb et bsb2tif dans le dossier KAP.

Pour les copies d'écran - Gadwin Print screen
Pour ceux qui n'auraient pas un logiciel efficace de capture d'écran, vous pouvez télécharger et installer
www.gadwin.com[...]tup.exe
(C'est la la version 4.6 gratuite (freeware) La loupe pour choisir un point précis sur l'écran est bien pratique)

Voici mes préférences, au cas où..

Raccourci clavier: Ctrl+Printscreen
Cacher l'icône pendant la capture
Source: zone rectangulaire
Destination: Copier la capture dans un fichier
Demander le nom du fichier après la capture
Dossier d'enregistrement : Desktop (= bureau)

Image: JPEG Bitmap (*jpg)

Un excellent visualiseur d'images francophone
www.xnview.com[...]32.html

(XnView v1.98 Standard version, package français)

TextPad:
Un excellent éditeur de texte en version francisée, gratuit en version évaluation. L'intérêt est que vous pouvez ouvrir un fichier de type quelconque (comme .gpx) par un simple clic droit de la souris puis ligne Textpad)

download.textpad.com[...]542.exe

Google Earth
www.google.fr[...]ee.html
Mais attention aux cases
Ajoutez Google Chrome...
Utilisez Google Chrome...

Décochez pour dire NON

L'équipage
05 juin 2011
05 juin 201105 juin 2011
0

Wouahhhouuuu Va falloir qu'j retrouve mon très très ancien paquet de'clop dans l'quel y doit p'être trainer un p'tit bout d'sh..... si j'veux arriver au bout ... Et même k'il faudra avaler une rasade d'rhum ! :reflechi:

:bravo: :bravo:

rasade avé moderation ! of course. Heu ... course de :acheval:

05 juin 201105 juin 2011
0

Mais non, ce qui est long est de rappeler en détail comment installer les outils et de détailler la manipulation des logiciels
La procédure elle-même est simple.
- Faire une copie d'écran en .jpg
- Déterminer les 4 valeurs de géolocalisation nécessaires
- Les entrez dans un fichier .jpx
- Lancer GE2KAP
Ca peut se faire en moins de 2 minutes...

PS le site du Géoportail par exemple est très riche et complexe, d'où la longuer des explications...

06 juin 2011
0

Hello, tu dit : "Ne faites JAMAIS une carte complète de cette manière. C'est trop imprécis...Cette méthode convient bien pour un port, ou une zone de mouillage"

Moi je suis passionné par les imprécisions des cartes autour de Bréhat, la position des chenaux de la baie de Paimpol et chaque fois que je corrèle les informations du sondeur graphique avec les cartes (CM93 ou raster du SHOM), c'est toujours sur l'image Google que ça colle le mieux. J'envisageais donc de me faire une grosse image de toute la zone.

J'avais un doute sur cette fausse bonne idée et vu ta remarque, je vais plutôt faire de la mosaïque. A ton avis, quel est le bon maillage ?

06 juin 2011
0

C'est bien sûr difficile à dire à priori.
Des zones de 0,5 x 0,5 M environ me semble le maximum, donc une vue par mouillage ou approche/passage.
Une carte 'transparente' qui combine vue aérienne et carte me paraît une bonne chose (voir le Tuto..)

Pour naviguer il faut toujours se souvenir que l'imprécision peut être de 10 (certainement) à 30 ??? mètres...

06 juin 201106 juin 2011
0

Plutôt qu'utiliser des recopies d'écran hasardeuse, on dispose des mêmes images géoréférencées sur le le site BD Ortholittoral .

Par ailleurs, les images issues de l'IGN sont en projection Lambert (conique) et le système de référence n'a rien à voir avec le WGS 84 .
J'ignore si Opencpn sait manipuler les projections Lambert !

professionnels.ign.fr[...]tCMS.do

www.geolittoral.equipement.gouv.fr[...]67.html

Les fichiers image issus de la BD ortho s'ouvrent et se manipulent avec Irfanview (gratuit) .

03 avr. 201203 avr. 2012
0

Ce ne sont pas des cartes marines. Ensuite la projection est Lambert et non pas Mercator = Galère!

06 juin 201116 juin 2020
0

Merci de tes remarques

Mais sauf erreur de ma part, les ortholittorales ne concernent que les vues aériennes.
Mon exemple concernait, à titre d'exemple, les cartes terrestres /marines disponibles sur Geoportail.
Concernant le géoréférencement, le site indique 'Réseau Géodésique Français 1993' , qui, sauf erreur de ma part, est en pratique équivalent au WGS84.
fr.wikipedia.org[...]C3%A9es
OpenCpn (et GE2KAP)exige (et suppose) une projection Mercator en WGS84 (comme le montre les infos associées à une image issue de GE2KAP (image 1))

J'ai téléchargé une dalle Ortho, mais le fichier .tab associé de donne pas une géolocalisation compréhensible par moi en tout cas. (image 2)

J'ai insisté, mais peut-être pas assez, sur le fait qu'une telle procédure est approximative. Elle permet seulement d'enrichir les cartes disponibles avec OpenCpn avec des plans/cartes/vues aériennes de détail (petites zones) qui peuvent concerner un nouveau port ou un mouillage.
C'est plus pratique que d'avoir ce plan à la main quand on approche de la zone...

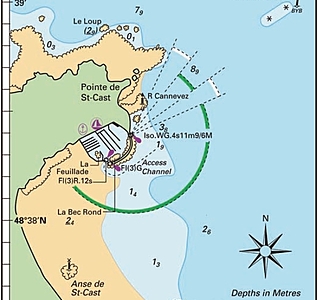

On peut par exemple transférer les plans de port des guides nautiques (voir image 3)

07 juin 2011
0

le contenu du fichier est assez explicite :
on y trouve en particulier les coordonnées lambert (métriques) qui permettent de géoréférencer l'image .
Mais ... les projections lambert sont coniques alors que les projections mercator sont cylindriques .
Pour passer d'une image en projection Lambert à une image en projection mercator, il procéder à des transformations successives de l'image : rotation, déformations, ...
On peut se passer de ces transformations à condition de savoir se localiser correctement sur la carte ou l'image (Ozi sait le faire) .
Sinon le risque d'erreur est grand .
A titre d'exemple : la même carte avec un carroyage lambert et un carroyage lat/long .
La compatibilité RGF93/WGS84 ne concerne que l'objet (la terre ou plutot le géoide) et non sa représentation . Avec une erreur supérieure à 10m .

mébon, rien n'interdit d'imaginer la navigation en chambre avec le guide Michelin ou la carte du sydicat d'initiative .

:langue2:

04 avr. 2012
0

Géoportail est obligé d'etre au standard Google Maps c'est à dire Mercator, géoide sphérique. La géoide WGS84 pour se localiser ne sert donc à rien. A moins que géoportail ne décide de faire cavalier seul?
De plus la projo Mercator est indispensable pour créer des tuiles carrées de 256x256, facilement affichables par les navigateurs internet.
Je suppose que sur le site géoportail, que l'affichage est Mercator mais que la grille est calculée pour etre conforme à la projection Lambert...
Ceci dit je ne comprends pas pourquoi ils parlent de projection Lambert: C'est impossible vu la technologie d'affichage. En plus c'est absurde, puisque si l'IGN est sous projection Lambert, le SHOM est lui sous projection Mercator corrigée WGS84, ou similaire.
Donc?!?
Par exemple un petit logiciel TBmm UI assemble les tuiles Géoportail: code.google.com[...]ds/list
C'est plus pratique que de faire une capture!
Si on arrive à retrouver la géolocalisation du coin haut et gauche (Standard des Geotiff) c'est à dire d'UN SEUL POINT; c'est tout bon avec normalement une précision excellente au pixel prés.

07 juin 201116 juin 2020
0

Alien
Bien que vous (cette forme est rare chez moi) ayiez le mépris facile de CERTAINS spécialistes (?), je vais tenter d'exprimer (pas à vous) en tant que marin depuis un certain temps, quelque chose sur l'usage des cartes. Elles servent à donner des informations, pas seulement à se positionner à 10 m près. Après tout, sur une carte au 50 000e, un mm ça fait 50 m, et jusqu'il y a peu, les amers des IN et livres des feux n'étaient donnés à 1/10e de M près (185 m)...

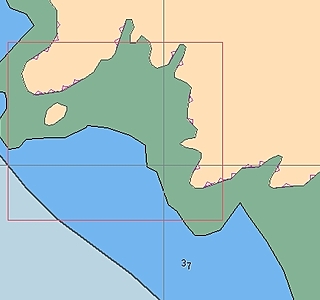

Voila un exemple de ce que donne deux cartes vectorielles issue des cartes officielles (première et dernière images) puis un plan récent dans un guide nautique d'après un Avis au Navigateur officiel. Même si je positionne mal ce petit plan, il m'apporte plus d'info que la carte.. Et je ne suis jamais rentré dans un port devant mon écran, mais j'y PREPARE mes navs...

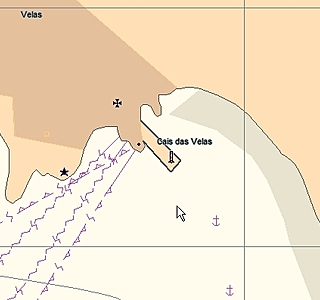

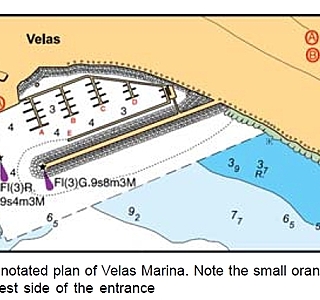

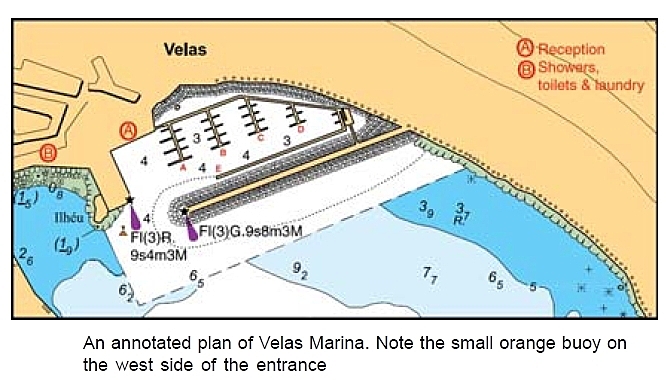

Un deuxième exemple peut-être

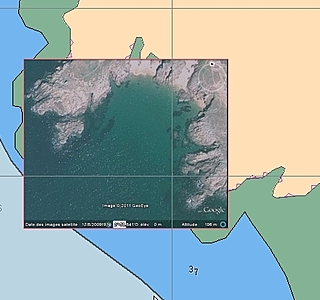

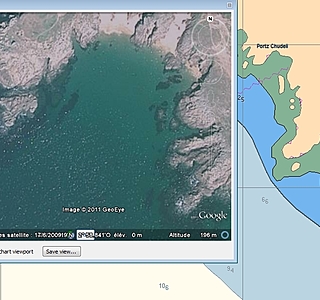

Même si cette vue Google n'est pas exactement positionnée, je suis content de savoir qu'il s'agit d'un fond de sable et que je peux y poser ma pioche PS Quand je mouille je ne suis pas devant mon ordinateur.
La procédure décrite permet de mettre ces infos sur une carte, à peu près au bon endroit, et pas dans un classeur...

11 juin 2011
0

He bien... bravo pour la démo Sailor54
Un carte çà se critique, çà se contrôle, et c'est quelque fois assez ancien... GE est évidemment un bon moyen de contrôle... Et dans certaines zones, la seule solution fiable
MICHEL

07 juin 2011
0

Autre méthode très simple, que j'utilise sous linux, disponible aussi pour windows.
Il s'agit de l'utilitaire [url=].
Cela s'utilise en ligne de commande, cela marche avec bcp de formats d'images tiff, jpg, gif, bmp, png....
Il suffit d'indiquer les coordonnées des coins gauche supérieur et droit inférieur et le nom de l'image de sortie. C'est rapide, sans passer par plusieurs programmes.

La ligne de commande est du style: ./imgkap exemple.jpg 48.583271 4.790802 48.575427 4.811829 exemple.kap

16 fév. 2014
0

Oui, imgkap est pratique et fonctionne bien. C'est juste un peu difficile et long de repérer les coordonnées. En réponse à ce problème j'utilise xte, convert, scrot pour automatiser et tesseract pour lire les coordonnées sous google earth. S'il y a moyen de se passer d'un ocr sous google earth, je suis preneur !

07 juin 201116 juin 2020
1

Wezen

J'ai hésité à décrire les lignes de commandes pour les utilisateurs Windows néophytes. Mais j'ai peut-être eu tort...

Voici le lien
www.dacust.com[...]ex.html

Une doc un peu pédagogique en anglais
(sur le site CF)


08 juin 2011
0

Bonjour,

Je suis l'auteur de imgkap (à l'origine tiff2kap).

Vous trouverez sur le fil www.cruisersforum.com[...]00.html la discussion et les évolution sur cet outil.

Une solution simple pour réaliser des carte KAP à partir de carte satellite est d'utiliser MOBAC (rechercher la version 1.8) et de générer un fichier kmz puis de décompresser ce fichier dans un répertoire et enfin de lancer imgkap doc.kml.

Mes tests perso sur mon petit voilier avec un eeepc sous ubuntu en navigation sont très correct, les cartes sont parfaitement alignées aux cartes Shom et CM93.

M'dJ

07 juin 2011
1

What's else ?
Comme d'hab, sailor 54 nous a fait un boulot en or. Il faudra (avis aux moderateurs) lui faire un trophée !
@Wezen, merci pour imgkap, je ne connaissait pas.

08 juin 201116 juin 2020
0

Pour ceux qui sont allergique a la ligne de commande, j'ai mixé l'excellente lib de GreatMap avec le super programme de MdJ pour faire Easykap.

Décompressez l'archive ci jointe dans un répertoire de votre choix puis lancez easykap.exe

Ça devrais simplifier l'affaire.

Possible de porter Easykap sous linux (mais j'aurais surement pas le temps de le faire)
Pas question de le porter sous Mac.

J'ai pas testé en profondeur, a ne pas utiliser pour la navigation etc etc...
Je sais pas si je viole des licences, mais je crois pas, je m'en fous...

Bon, j'espère que ça sera utile, je file, j'ai retrouvé mon vieux paquet de clope...

:-p


08 juin 2011
0

Merci ChrisCool
Ca fonctionne sans problème (Vista)
Pour ce qui concerne Google, l'avantage n'est pas évident par rapport au plugin intégré dans OpenCpn. (De plus, depuis peu, les données sont datées au jour près; cliquer sur l'année en bas de la fenêtre ouvre cet outil intéressant, ce qui permet de connaître leur fraîcheur)

En revanche, on a accès aux vues aériennes de Bing (Microsoft) qui sont quelque fois de meilleure qualité que GE (pour la Bretagne sud, par exemple). Ca vaut la peine de comparer.

PS Ma procédure manuelle fonctionne avec des données qui ne sont pas forcément en ligne (scan, ou non interrogables ou téléchargeable facilement comme Geoportail...).

08 juin 2011
0

Oui, il y a un cache dans la lib de greatmap, je l'ai pas implémenté parce que je me disait que EasyKap servait a la maison avec le net pour faire ses cartes.
D'ailleurs y a plein de truc que j'ai pas implémenté, comme pouvoir se faire des marque et ajouter des commentaires direct sur la carte.
Et je n'ai pas fait la possibilité d'import a partir de fichier (qui génère la ligne de commande pour imgkap), je suis resté axé sur les images satellite internet de yahoo, bing et google etc...)

L'avantage je trouve, c'est le format, la lib empile les cartes jusqu’à ce que ça couvre l'espace disponible ! avec une bonne carte graphique tu peut te faire de très belles cartes !

09 juin 2011
0

Oui, la grande taille des images est un plus....

10 juin 2011
0

Solution Nonimapview: téléchargeable avec le mode d'emploi ici:
aeguerre.free.fr[...]apView/
pour faire une carte il suffit de faire un cadre, choisir la résolution "download" 15 16 ou+, ensuite faire START. L'image ne doit pas dépasser 60Mo.
ensuite j'ai fait un petit programme pour faire des KAP directement ici:
docs.google.com[...]/uc
en double-cliquant sur jpg2kap. (ca utilise tiff2kap et nconvert).

12 juin 2011
0

Bonjour Kermit, imgkap est le remplaçant de tiff2kap.

Il convertit directement de différents formats de fichier dont jpg, j'ai aussi écrit un algo de compression de couleurs en comparant avec les meilleurs softs dans le domaine et permet aussi de faire des palettes pour le soir et la nuit utilisable avec OpenCPN.

M'dJ

11 juin 2011
0

C'est hyper lent .....
Faut-il absolument travailler avec des Proxy???? Comprends pas.

11 juin 2011
0

Bon, ok, j'ai trouvé. pas besoin de définir des Proxy.
C'était Google Earth qui ne répondait plus. basculé sur Virtual Earth, cela fonctionne impec.
Bonne solution car on a le choix entre plusieurs serveurs d'images satellites.
Merci pour ce tuyau. :pouce:

16 juin 2011
0

Kermitt, est-ce que ton programme sait faire du traitement par lot ? Càd si je veux faire une très grande carte, je la coupe en petit bouts inférieur à 60 avec l'option split, jpg2kap saurait-il ensuite traiter toutes les images d'un seul coup ?

Merci

Fab

04 avr. 2012
0

Encore plus simple, et avec une précision au pixel prés:
Téléchargez TBmm :code.google.com[...]ds/list
Télécharger OziExplorer Trial:www.oziexplorer.com[...]/
Naviguez sur Géoportail avec TBmm, puis découpez la zone voulue avec Ctrl+bouton gauche de la souris.
Sauvez sous format OZI: On obtient une image png et le fichier .map
Chargez la carte sous OZI.
Et voila!

04 avr. 201216 juin 2020
0

OOpps genial ce petit programme, on peut pomper tous le geoportail.
J'ai pas essayé avec google si on se fait blacklister?

17 déc. 2012
0

Comment fait-on ensuite pour passer de OziExplorer au format map, à des cartes au formats kap que l'on peut ensuite utiliser avec d'autres logiciels de nav ?

19 déc. 201216 juin 2020
0

Voilà en gros la procédure
- Vous avez installé GE2KAP
- Vous avec une image .jpg (par exemple PLN.jpg) et le fichier .map correspondant (exemple PLN.map)
- Ouvrez le fichier .map avec Wordpad (voir image 1)
Copier les lat/long du coin haut gauche (Point 1) et coin bas droite (Point 2) qui sont en format degré. minutes décimales
exemple ici lat coin haut gauche 43,1.72471508093 = 43° 1.724715..minutes
Transformer en degré décimaux: 1.724715../60 = 0.02874525
d'où 43.02874525
faire idem pour les 3 autres valeurs
NB: latitude N/S positif/négatif
Longitude Est/West: positif / négatif !!!!!!!!!!!!!!!!!!!!
Reporter ces valeurs dans le fichier .gpx de mon post (notez bien le point anglo-saxon qui remplace la virgule utilisée en France).
Lui donner le même nom que l'image .jpg

Mettre l'image .jpg et le fichier .gpx dans le dossier GE2KAP
Lancez GE2KAP.
Voir image 2
Donnez le nom du chemin du dossier qui contiendra la carte et le nom de la carte à créer (chemin dans le PC/nom)
Dans la seconde fenêtre, le nom de l'image .jpg (qui est dans le dossier GE2KAP)
Cochez 'Creer une .KAP sans fusion...'
Cliquer 'Créer la carte'

19 déc. 2012
0

Il existe des scripts en langage ruby qui transforment automatiquement les infos .map en info .kap
Voir
www.plaisance-pratique.com[...]marines
www.cruisersforum.com[...]28.html
Pas d'expérience perso récente, et pas assez de motivation pour (re)tester et faire un tuto...

17 déc. 2012
0

bonjour,
une autre question,
la manip est faite pour utiliser Google Earth, mais serait-il possible d'utiliser Geogarage?

17 déc. 2012
0

Hello Géoportail sur la droite vous avez un bandeau, vous allez dans système et vous avez la possibilité de vous mettre en Mercator, Lambert, géographique ...

18 déc. 201216 juin 2020
0

Bonjour à tous,
Novice dans tous ces domaines ésotériques, j'ai essayé de suivre le tuto de Pytheas. Bien que certains liens soient obsolètes, que les versions ultérieures de certains soft ne se présentent plus de la même manière ( jamais trouvé de "screenshot.dll" dans GE2KAP, par exemple ), j'ai bidouillé du mieux que j'ai pu pour installer tout ça.
Apparemment tout fonctionne jusqu'au moment de créer la carte, où ce message d'erreur apparait ( PJ ).
Si quelqu'un pouvait me faire profiter de ses lumières...
Renaud
édit : un grand merci à tous ceux qui me rendent moins stupides ! :-)

18 déc. 2012
0

Pour répondre, il faudrait
1 - L'image qui sert de support à la carte
2 - le fichier qui contient les données de géoréférencement (Arzal.txt)
C'est postable ici

18 déc. 201216 juin 2020
0

Au temps pour moi... :-(
Je demande un coup de main et ne suis même pas capable de donner les bonnes infos...
Merci à la bonne fée de se pencher sur mon berceau !


18 déc. 201218 déc. 2012
0

@Bara-Gwin

Je peux te donner un coup de pouce. Suis aussi sur Arzal !
contact en MP.

18 déc. 2012
0

Répondu, merci encore !
:topla:

18 déc. 2012
0

A bientôt sur les pontons d'Arzal !

18 déc. 2012
0

@Bara-Gwin
Remplacer les virgules décimales par des points.
(par exemple 47,8... à remplacer par 47.8...)

Mais il y une erreur dans les coordonnées que je n'ai pas trouvée.
Vérifier les conversions...
Mais cela fonctionne sans problème avec le dernier GE2KAP

18 déc. 2012
0

oups !
je me suis contenté de copier-coller les résultats dans ton tableur (c'est lui qui a fait les conversions, mais j'ai surement merdé quelque part, once more ).
Merci pour tout, je m'y attelle à nouveau.

10 avr. 2013
0

A partir du site data.shom.fr[...]/ quelqu'un a réussi à récupérer un ensemble de cartes ?

Celles issues du géoportail ne sont pas forcément à jour.

10 avr. 2013
0

Même si c'était possible, il ne faudrait pas le faire. Les cartes ont été volontairement distordues.... Pas folles les guêpes...

10 avr. 2013
0

Je croyais que ça venait de ma taille d'écra
Sinon, sur le site geogarage elles me semblent être normales..

10 avr. 2013
0

Tout d'abord merci Mdj pour votre super programme imgkap.
Pour ceux qui sont allergiques aux lignes de commandes et pour ceux qui veulent gérer leurs cartes kap j'ai fait un logiciel qui tourne sous windows pour la gestion, création, transformation, mise à jour de cartes kap et wci. voici le lien :
freedrive.com[...]1697680

10 avr. 2013
0

Tout cela est très bien, mais attention, les cartes littoral du geoportail sont soit incomplètes soit pas à jour .... ou les deux .

Exemple: www.geoportail.gouv.fr[...]accueil
sur la presque-il de St Mandrier, il y a deux vielles coques de la Marine Nationale en l'entrée du port, visibles normalement sur toutes les cartes, ainsi que sur GG-Earth .. Même les CM93 les montrent (bon à l'époque des CM93 il y en avait 3 de coques ) ....

Même carte, le brise clapot du port de Port Pin Roland est absent sur la carte ... sans parler de l'absence des lignes de sonde sur le coin mal pavé du Lazaret .
Du coup, je me demande si ça vaut le coup vu les informations qui manquent ...
Autre exemple, le port de Porquerolles ou sur la carte geoportail la "nouvelle" panne est absente (nouvelle, bon elle a bien 3 ou 4 ans quand même ).

Perso, je scanne les plan du bloc marine que je joins aux WP: je zappe donc toute forme de géo-référencement pour ne conserver que l'info que je juge utile, comme quand on feuillette le bloc .

09 fév. 2014
0

je vous admire messieurs de vous y retrouver dans tout ce "charabia"voila deux jours que je passe devant mon ordi pour essayer de faire une carte
Je croyais être "cap."!pardon "kap" j'ai pourtant suivi l'admirable procédure de Pytheas mais tout a changé et les liens ne sont plus d'actualité.Et puis chaque ordinateur perso répond différemment et les choses ne se passent pas comme cela fut écrit.
au salon nautique j’étais pourtant passé au stand HEO ou un courageux d' HEO (excusez moi monsieur de ne pas me rappeler votre nom) nous a fait une belle démonstration d'open cpn.
j'en etais reparti convaincu que j'y arriverai,mais niet
Avec l'informatique,plus d'universalité

09 fév. 2014
0

@MarinScilly

Difficile de comprendre ce que vous voulez faire car vous êtes plus dans le désespoir que dans la précision des explications.

Connaissez vous GE2KAP ?
Des choses à lire :
opencpn.shoreline.fr[...]els.htm
opencpn.shoreline.fr[...]ion.htm

et aussi :
www.shoreline.fr[...]ex.html

Sinon, il doit y avoir du savoir faire expliqué sur Plaisance-pratique

09 fév. 2014
0

Il s'agissait de "Polac".
Qu'il soit ici remercié. :bravo:

09 fév. 2014
0

Voici le nouveau lien pour outils_cartes, freedrive ayant effectivement cessé de fonctionner.
drive.google.com[...]Gs/edit

10 fév. 2014
0

:pouce: Merci beaucoup! Il y a un an, je ne savais comment faire, lorsque je suis tombé tout à fait par hasard sur votre "cadeau de début d'année" (17 janvier 2013): très bon outil qui m'a bien facilité les choses et je suis très heureux de pouvoir enfin vous remercier!!!
Une question: y a-t-il une évolution dans la version que vous proposez ci-dessus? :heu:

10 fév. 2014
0

merci messieurs de ces info complementaires.Je vais m'y remettre
et peut etre en fin de semaine je sortirais enfin une carte.

10 fév. 2014
0

j'ai bien téléchargé le logiciel que vous préconisez qui prend le nom du programme outilcarte (mon but transformer des cartes sous les extensions jpg ou pdf en format kap pour open cpn)mais je n'y vois, dans ce logiciel,que des tableaux de rangement des fichiers sources(les miens en jpg ou pdf)
aucune commande de conversion de ces fichiers n'y figure
quelque chose m’échappe .De plus l'aide est très sommaire et ne donne pas la démarche de transformation

11 fév. 2014
0

ok merci mais
j'ai fait *sélection d'une carte format jpg ou tiff
*clic droit
*référencer puis transforme en Kap
il sort une fenêtre pour positionner les coordonnées pt ht gche,et pt bas dt de la carte:je fait
*je valide
joie: il sort un message "transformation reussie"
je vais donc voir dans Ccartes/BSB comme préconnisé dans l'aide mais la
Horreur!!! le fichier est vide,je regarde dans les autres sous dossiers;néni
alors je recherche partout dans C: rien nulle part

10 fév. 2014
0

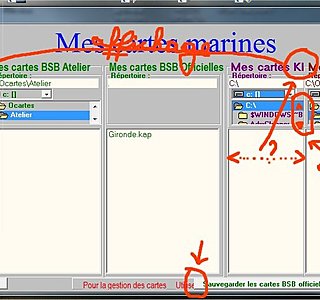

Dans gérer mes cartes click droit sur une carte et un menu est proposé.
C'est marqué en rouge en bas.

11 fév. 2014
0

Bonsoir,
Je suis le réalisateur de ce logiciel.
Je regarde cela de près et vous tiens au courant.
Patrick

10 fév. 2014
0

Merci, la dernière version est la 2.01
Avec la quelle on peut référencer une image avec les coins.
On peut extraire l'image d'une carte en plusieurs formats possibles, ainsi que le référencement, pour faire les mises à jour.
Il y a un répertoire atelier, ou vous pouvez modifier des cartes sans modifier vos cartes de références, pour faire des essais.
Il faut être sous Windows. ( pas essayé sous wine )

10 fév. 2014
0

:bravo:

12 fév. 2014
0

Bonjour,
Voici la toute dernière version 2.02, avec une petite modification pour simplifier l'utilisation.
J'ai ajouter un répertoire Atelier par défaut.
drive.google.com[...]Gs/edit

Pour marinscilly :
Pour les répertoires, tu laisses tout par défaut.
Tu mets ton image JPG à référencer dans le répertoire C:\Ocartes\Images\JPG
Tu vas dans Gérer mes cartes
Dans mes images de cartes en cliquant sur JPG tu dois voir ton fichier .JPG
Click droit dessus
Tu références et si tout va bien tu as la carte .kap dans l'atelier.
J'ai essayé de référencer une image JPG et je n'ai pas eu de problème.
Donc j'espère que cela va fonctionner pour toi.
Patrick

13 fév. 2014
0

bonsoir,
Monsieur le professeur de maths
Même avec cettte nouvelle version( et je n'ai pas touché aux dossiers créés par défaut), l’élément source jpg placé comme vous le dite dans c\ocartes\images\jpg n'arrive pas après transformation en .kap dans ocartes\atelier.La transformation n'est pas injective malgré toujours l'information "transformation réussie"
la fonction recherche ne trouve aucun ensemble d'injection
pour info,je suis sous windows 7

13 fév. 201416 juin 2020
0

Bonsoir Patrick, et merci pour ces améliorations.

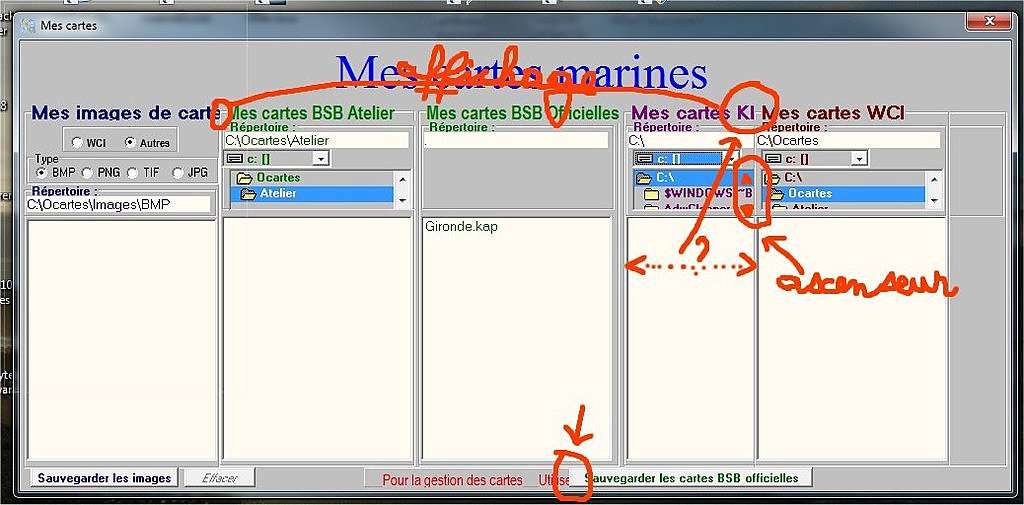

Voici quelques petites suggestions dans la présentation du cadre de Outil cartes (image jointe).
Cordialement
Michel
PS: J'ai mis 2 fois la même image et je ne sais pas en effacer une!
:lavache:

13 fév. 2014
0

Merci du retour Michel.
Je n'ai pas du tout cet affichage avec windows7.
Je croyais avoir rendu invisible la partie KML.
Je vais la supprimer.
J'ai aussi un problème avec les mises à jour à régler.
Il faut aussi que je vois les polices de caractère pour que l'affichage soit identique sur tous les ordinateurs.
Encore merci, c'est grâce aux retours que le logiciel peut progresser.
Patrick

13 fév. 201413 fév. 2014
0

Pour Patrick:
Pas de problème. Je suis débutant dans ce domaine, mais si je peux aider (...à mon niveau!), ce sera avec plaisir!
J'ai oublié de te dire que mon PC est en W7 également ainsi que mon EeePC Asus1005 que je compte dédier à OpenCPN.
Pour marinscilly : ce n'est pas très évident au début, mais finalement, une fois qu'on a réussi, on se rend vite compte que ce n'est pas trop compliqué. :reflechi: Courage!!!
Bonne après midi.
Cordialement. Michel

13 fév. 2014
0

A cocabbe
merci pour les encouragements,je serais bien heureux que le programme de tiersp puisse marcher chez moi. Pour l'instant ce n'est pas le cas.
Tuant,la micro quand ça ne marche pas

13 fév. 2014
0

Bonsoir,
Cette fois, je pense que cela va bien marcher.
J'ai fait pas mal de modifications.
Je donne le lien de mon site, c'est plus facile pour les mises à jour que je fais assez régulièrement.
patricktiercelin.wix.com[...]ercelin !
Patrick

15 fév. 2014
0

bonjour Patrick

c'est encore moi car malheureusement cela ne marche toujours pas: pas d'injection de cartes .kap dans le dossier atelier
En detail voici ce que j'ai fait

cette fois ci sur un autre ordi sous windows XP:
*téléchargement de outilcartes a partir de votre site
le fichier par défaut ocarte et ses sous fichiers se sont bien créés
*chargement dans ocarte`\images\ .. respectivement d'une carte .tif (dans le sous dossier ...\TIF) et d'une carte .jpg(dans le sous-dossier.jpg)
*verification de la configuration par defaut (affectation des bons dossiers source ci dessus,et d'injection des cartes transformées en kap soit ocarte\atelier)------> c'est bon
*clique sur gérer mes cartes,il apparait bien la fenetre mes cartes marines.
*dans la colonne de gauche,mes images de cartes,clique sur les choix jpg puis TIF;il apparait bien respectivement les cartes sources jpg puis TIF
*pour chacune clique droit
*dans la liste je clique sur le choix "référence puis transformer en kap"
*dans la fenêtre des références point haut gauche et point bas droit j'indique les coordonnées en d°mn.décimales
*je valide
*s'ouvre une petite fenêtre:"transformation réussie"
puis
*s'ouvre la fenêtre précédente mes cartes marines et si je comprend bie il devrait apparaitre dans la 2eme colonne "mes cartes BSB Atelier" la trace d'une carte .Kap
que né-ni la colonne est vide
a tout hasard je vais voir avec l'explorateur dans le sous dossier
ocartes\atelier\BSB
rien a l'horizon

La manipulation de votre programme parait donc simple et compréhensive et je crois l'avoir bien comprise mais?????

sans prétention,je ne suis pas un débutant en micro,même si je suis incapable de manipuler le système ;je me suis toujours débrouillé 'hors système" pour ce qui est a la portée d'un utilisateur chevronné mais je me garderais bien de rentrer dans les lignes des programmes dont il faut connaitre chaque langage
et je me suis arrêté aux vieux langages(fortran,cobol,assembleur...des années 70,80 des gros systèmes) aujourd’hui(hui largement dépassés pour les programmes de la micro

Cordialement jean-jacques

15 fév. 201415 fév. 2014
1

Bonjour,

Voici une solution alternative.

Il existe un trés bon logiciel, MAPC2MAPCNET, qui permet de transformer une carte en différent format, dont des .kap.

Je vous conseille d'essayer la version non enregistrée, (gratuite mais qui met des croix rouges sur la carte) juste pour tester la prise en main et voir si ce logiciel est capable de répondre à votre besoin.

Si vous l’essayiez merci de dire ce que vous en avez pensé.
Cdlt.
seb

15 fév. 2014
0

bonsoir,
je vous remercie pour cette piste
j'ai téléchargé ce programme
il est en anglais et son aide comporte tant de termes technique géo informatique qu'il en est parfaitement incompréhensible POUR MOI
De plus il semble dédié (peut être pas en totalité ?) aux produits GARMIN
merci quand mème

15 fév. 201415 fév. 2014
0

Bonsoir marinscilly,
Je crois que j'ai peut-être trouvé la solution: Pour OutilCartes il faut des noms sans espace, donc au lieux de les installer dans "Program Files (x86)" qui contient des espaces, essaie d'installer OpenCPN, OutilCartes et SeaClear à la racine de C et dans les noms remplacer les "espaces" par "_".
Mais, moi aussi je suis un débutant :mdr:, et Patrick (tiersp) saura nous en dire plus...
Cordialement
Michel

15 fév. 2014
0

Ah ... Encore un coup des informaticiens .... !

Eh oui, il y a longtemps que je ne mets que a ...z, A .... Z, 0 .. 9 ainsi que - , _ et . dans les noms de fichiers.
Et pareil dans les noms de dossier.

16 fév. 2014
0

Hé! Hé! ...et nous on rame, en cadence!!! :lavache:
...j'en profite pour vous remercier tous, de bien vouloir vous pencher sur nos difficultés!
cordialement. Michel

16 fév. 2014
0

bonjour
Messieurs,
Et oui ç& marche pour le programme outilcartes de Patrick
pour des fichiers source de cartes en jpg nommés simplement comme vous le dites et qui sont pris dans opencpn
par contre j'ai pris une carte en TIF mise a la source dans c:\ocartes\images\TIF. Elle est bien transformée en .kap par le programme dans ocartes\atelier mais je ne récupère qu'un fichier .kap de 1ko .Donc pb dans le programmation?pour les .TIF

MAIS NEVER IS LOST (si vous n'avez pas vu le film,allez le voir).

16 fév. 2014
0

Bonjour,
Il est bien écrit dans l'aide qu'il faut des noms de dossiers et de fichiers sans espace ( c'est à cause de l'utilisation de lignes de commandes )
Pour les cartes TIF je vais regarder cela de près.
Patrick

16 fév. 2014
0

Autant pour moi,j'ai rectifié et ça a marché
mais malheureusement ça n'a marché que pour une carte;j'ai en effet essayé avec une autre carte en .jpg,la transformation a bien reussie ,mais comme pour la transformation de TIF en kap déja evoquée,le fichier kap de la transformée a bien abouti dans l'atelier mais ne fait que 1ko ,et ,est donc inutilisable par opencpn

Comment appelle t'on une injection partielle en mathématiques?
tronçonné par la transformation,injective aleatoire??
Il ne reste plus qu'a trouver la loi de distribution
je déconne
bon Dimanche
jean-jacques

16 fév. 2014
0

En regardant de près, j'ai vu qu'il y avait des problèmes pour la transformation d'images en kap dans gérer mes cartes et je suis en train de corriger. ( pas dans vers kap ... )
Attention aussi que pour les cartes kap, l'extension doit être .kap et non pas .KAP ( Il faudrait modifier le fichier de commande im2kap ), mais on peut renommer le fichier en .kap si problème.
Patrick

22 fév. 2014
0

Bonjour Patrick,

La version imgkap sur www.dacust.com[...]imgkap/ prend le nom tel qu'on lui donne, donc pas de pb avec minuscule ou majuscule.

Pour exécuter une commande avec des noms de fichiers avec des espaces il faut rajouter des \"

Par exemple sytem("\"mon rep\ma commande.exe\" \"mon arg1\" \"mon arg2\"")

M'dJ

17 fév. 2014
0

bonjour,

Ok merci de te pencher ainsi sur la recherche de solutions car ton programme est simple et trés convivial si cela pouvait marcher ce serait super pour un utilisateur lambda

jean-jacques

22 fév. 2014
1

bonjour
Retour d'expérience

je recommande l'outil de transformation des cartes de notre ami de hissetho TIERSP .Son programme s'appelle outilscarte et est telechargeable gratuitement sur son site cité plus haut.
En retour d'expérience je dirais que au début j'ai eu beaucoup de mal a transformer des cartes trouvées sur internet sous forme d'images jpg ou tiff, l'outil ne marchait pas lorsque l'on y introduisait les images brutes récupérées sur internet;jusqu’à ce que je comprenne que c'était mon propre système qui ne les acceptait pas.
Je me résolu a transformer ces images d'abord avec mon propre programme PAINT en images PGN puis traiter ces dernières avec outilcartes pour des fichiers .kap
et la miracle cela marche impeccable.
Et dans opencpn l'utilisation de ces fichiers et elle aussi impec.
Allez donc y comprendre quelquechose avec ces micros !
Que TIERSP en soit remercier,et longue vie a ses programmes

22 fév. 2014
0

Bravo marinscilly!
cela marche aussi très bien avec des scans de vos "cartes papier".
Encore un grand merci à tiersp! :pouce:
cordialement
Michel

24 fév. 2014
0

Salut,
J'ai encore simplifié le fonctionnement du logiciel Outilscartes
Et on est mieux guidé pour les transformations à faire.
J'ai aussi corrigé quelques défauts.
La dernière version 3 est téléchargeable sur mon site.
Voir lien plus haut.

On peut aussi maintenant transformer un fichier CHARTCAL.DIR de référencement en Fichier header.kap pour une image BMP, ce qui est beaucoup plus rapide pour ensuite fabriquer la carte .kap.
Si vous trouvez des bugs n'hésitez pas à me le signaler.
Mais cette fois j'ai tout vérifié, donc c'est peu probable.
N'oubliez pas d'utiliser le click droit.
On peut aussi importer des images de cartes facilement dans les répertoires de l'Atelier Image.
Plus plein d'autres choses à découvrir !

Cordialement
Patrick

26 fév. 2014
0

Bonsoir,
Beaucoup d'améliorations en effet! :topla: Merci Patrick!
Pour l'instant, je n'ai pas trop le temps d'essayer, ...mais ça viendra!
A+
Michel

26 fév. 2014
0

Bonjour

Moi aussi , trop de choses a faire en ce moment car je prépare une transat
mais je reste a l'affut
A+

12 août 2014
0

bonjour,
il y a aussi la solution qui consiste a aller sur le site OpenSeaMap (www.openseamap.org[...]dex.php ), on y trouve toutes les cartes (notamment en .kap) que l'on souhaite gratuitement
ce n'est peut-être pas un scoop, mais comme je viens de le découvrir, je vous en fait part...
rapide et pas cher :pouce:

12 août 201416 juin 2020
0

Bonjour,
@ Sagitta, oui c'est mieux que rien mais c'est vraiment light pour les détails, pour une approche en venant du large pourquoi pas.
Par exemple, en fichier joint voilà ce que j'obtiens pour "La pie" en partant des cartes shom dispo sur le net, ça occupe les longues soirées d'hiver!
Gégé


12 août 2014
0

bonsoir,
je suis allé beaucoup trop vite sans vérifier la qualité du fichier obtenu...
effectivement, cela ne présente aucun intérêt, même pas pour une approche en venant du large
toutes mes excuses pour cette fausse joie...
pour la petite histoire,
j'ai voulu acheter des cartes MAPTECH récentes, elles ne sont malheureusement plus disponible depuis debut 2014, MAPTECH n'a plus de licence pour proposer des cartes du SHOM, c'est bien dommage
Olivier

12 août 2014
0

Maptech, qui appartenait à une filiale de Boeing a été vendu.

Rien n'est clair actuellement de ce coté la.

12 août 201416 juin 2020
0

La pie sur opencpn pour passer l'hiver

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

Après la pluie, le soir en Bretagne Nord.

Après la pluie...

  • 4.5 (8)

Après la pluie, le soir en Bretagne Nord.

mars 2021
