OPEN CPN 5.2.4 - créer un routage

Bonjour

Jai la dernière version OPEN CPN avec tous ses plug in
Donc, j'ai les plugs in 'grib' et " Weather route analysis"

J'ai téléchargé mon ficiher grib
Je l'ai ouvert
Les flêches s'affichent sur ma carte

J'ai créé ma route entre mes deux points

Je clique sur ma route et une fenêtre s'ouvre : weather route analysis --> supposé créer un routage

Je clique sur la ligne: weather route analysis

Le menu météo routage s'ouvre
Je vois mes deux points de route dans la fenêtre gauche et ma route "non calculée" dans la fenêtre de droite - le temps de trajet n'est pas indiqué --> N/A
Je clique sur "calculer" : le temps s'indique dans la colonne time --> 10:29 - statut terminé

Ici est mon problème: rien n'apparait sur mon écran
Pas d'isochrone
Pas de route

Exporter ne sert à rien

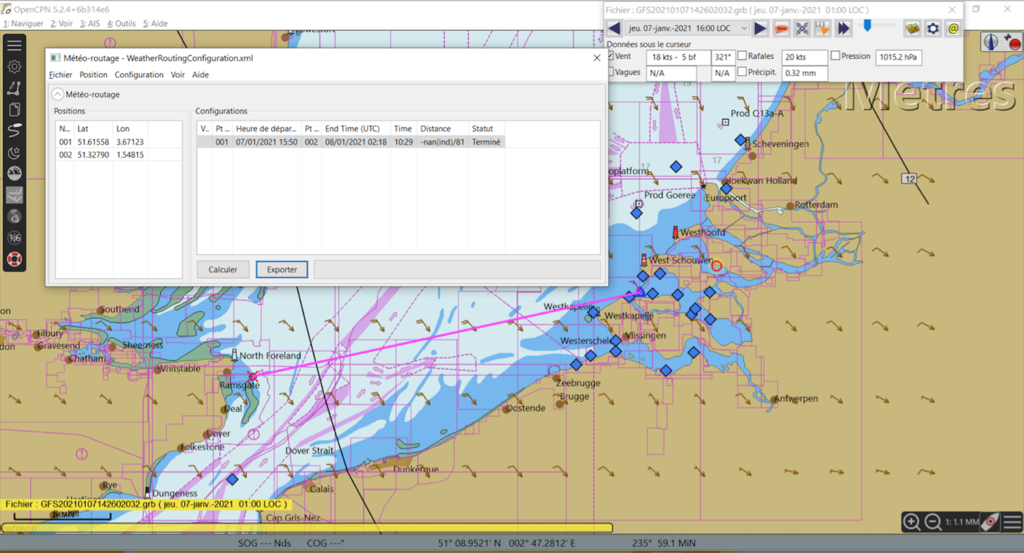

J'ai fait un print screen de mon écran

Qui pourrait m'expliquer comment obtenir ce routage

Merci

L'équipage

07 jan. 2021
07 jan. 2021
0

Plus facile comme ça pour l'image


Camilleb0461:Merci. J'ai essayé mais je suis assez nulMerci·le 07 jan. 2021 19:37
08 jan. 2021
0

Bon
J'ai fouillé et j'ai trouvé ceci qui fonctionne bien

Ouvrir le module Wheaterrounting
Clic droit sur les positions voulues
"position de météo-routable"
on rentre le nom de chaque point, ou si les waypoints sont déjà présent sur la carte ils sont enregistrés directement dans Wheaterrounting

Après on doit on fait un double clic sur la lignre dans la partie droite
Ca ouvre une nouvelle fenêtre dans laquelle on paramètre le bateau, le vent etc

Là ça remerde

Ca ouvre un fichier précis
C:\ProgramData\opencpn\plugins\weather_routing\boats

Dans ce fichier boats se trouve 4 navires "pré-programmés"
Boat
Boat climatology
Boat test
Boat test power
Ce sont des fichiers XML

Or, les fichiers polaires sont des .pol

J'y met mon fichier polaire de mon bateau en .pol

Il existe aussi un fichier
C:\ProgramData\opencpn\plugins\weather_routing\polars
Dans lequel je mets aussi le fichier Polaire du Hanse 312.pol

Quand je spécifie que je veux les polaires du hanse 312 je reçois ce message d'erreur

Impossible de démarrer la configuration, fichier impossible à charger
OPENCPN veux un fichier .xml

Alors je charge le même en .xml

Rejet
Le fichier devrait être un fichier XML décrivant un bateau pas une polaire, modifiez le bateau

Si je prends le fichier pré-chargé "boat test" ça me fait bien une route, mais basée sur un bateau bien plus grand
Donc, routing inutile

Quelqu'un a-t-il déjà réussi à rentrer les polaires de son bateau dans OPENCPN?

Merci


08 jan. 202108 jan. 2021
0

Un début de solution, peut-être...

  • Installer le plugin "Polar"
  • Plugin lancé, cliquer sur "Édition manuelle" (ce n'est peut-être pas nécessaire)
  • Puis cliquer sur "Charger" et charger la polaire de son bateau
  • Enfin "Sauvegarder" au format CSV...

Voir l'illustration ci-dessous..

Ensuite, on trouve en ligne des solutions pour convertir un fichier CSV en XML...

Comme je n'en ai pas besoin pour mon gros pépère, je n'ai pas testé cette solution jusqu'au bout. Donc si ça ne fonctionne pas, inutile de tirer sur le pianiste...


Camilleb0461:Bonsoir et merciiiiiiiiiiiiiiiL'échelle est haute, mais je grimpePlug in polar --> OK** j'ai récupéré mon fichier polaire incomplet (.pol) et le plug in l'a ouvertPolaire créée en semi-manuel pour Hanse 312 --> OKMais, le plug reste du .POL pas du CSVDonc, toujours inutilisablePas trouvé comment convertir ce .POL en CSV ou .XMLPlus que 20 marches et je suis en haut ;-)·le 08 jan. 2021 17:01
Schnaps :"(...) Pas trouvé comment convertir ce .POL en CSV ou .XML (...)"Au point 3 "Sauvegarder", sous le nom du fichier, pour le type il y a un ascenseur qui permet de choisir le format de sauvegarde, soit :- OCPN/QtVlm (.pol)-Expedition-Format (.pol)- MaxseaFormat (.pol)- CVS Format (.csv)Bien entendu, c'est ce dernier format qu'il faut choisir. ·le 08 jan. 2021 22:58
08 jan. 2021
0

Dans la fenêtre "configuration" tu choisis un "bateau".

Dans ton cas, tu vas choisir un nouveau nom (donc tu mets xxx/xxx/boats/MonJoliBateau.xml) et puis tu cliques sur "Editer".

Et dans la nouvelle fenêtre tu vas cloquer sur "Ajouter" pour ajouter des polaires à un bateau. Les polaires doivent être au format CSV (pour transformer des .pol en .csv tu utilises un simple éditeur de texte, et tu remplaces les espaces/tab par ;)


Camilleb0461:OKMais pourquoi les fichiers qui sont donné de base par OPENCPN sont en .XMLPourquoi quand je veux charger une route avec mon fichier .pol ou même .CSV, OPENCPN je rejette
Impossible de démarrer la configuration, fichier impossible à chargerVous devez chargez un fichier .xml
·le 08 jan. 2021 19:51
stelian:Le plugin WR de OpenCPN fournit:- des fichiers .xml correspondant à un "bateau". Chaque bateau peut référencer une ou plusieurs polaires- des fichiers .csv ou .pol qui correspondent aux polaires. Ces fichiers sont référencés par les fichiers xml de dessus.Tu fais une confusion entre "fichier de description de bateau" et "polaire". Relis mon post.·le 08 jan. 2021 20:46
11 jan. 2021
0

Bonsoir

Bion, ben, à force de fouiller j'ai trouvé

Quand on fait un routage on doit choisir les polaires d'un bateau
Ce choix se trouve dans le fichier 'boat pas "polar" --> étrange mais c'est comme çà

Quand on choisi le bateau "boat-test.xml" et on peut alors faire un routage. Mais un routage débile pour mon bateau

Or, il y a moyen d'éditer le fichier choisi (boat-test.xml), de le modifier totalement et de le sauver sous un nouveau nom (Hanse 312)

Ces fichiers sont fait en 4 "onglets" TWA / TWS, mais avec pas mal de trous
Vent
0-10
10-24
18 - 30
30 - 60

Et des angles, avec pas mal de trous aussi

Il faut alors ajouter des angles et des vitesses vent

Ensuite remplir la totalité des cases (même celle déjà préremplies puisque les infos sont mauvaises)

Ensuite, on sauve un nouveau bateau au nom qu'on désire: Hanse312

Ce qui est étrange, c'est que ce fichier qui contient des polaires est en .xml et se trouve dans le fichier "boat" et pas "polar" ert qu'il est en XML et pas en POL

Et que les polaires (.pol) contenues dans le fichier "polar" en réalité ne sert strictement à rien, car lorsqu'on utilise un fichier .pol pour le routage, le programme répond : fichier xml seulement pour calculer un routage

J'ai viré tous les fichiers .pol du fichier "polar" et ça fonctionne très bien
J'ai viré les fichiers de base "boat, boat test, moteur, etc" et ça fonctionne très bien
Je n'ai donc plus qu'un seul fichier dans le fichier "boat", mon fichier "hanse312.xml"

Si quelqu'un peut m'expliquer à quoi sert de fichier "polar" plein de ".pol", je serais content

Dès que j'ai un peu de temps, je fais un procédure simplifiée en Français

Camille


11 jan. 2021
0

Je t'ai déjà expliqué plus haut (ou dans l'autre fil), que les "performances" du bateau sont définies grâce à UN fichier de type XML (== boat). Dans ce fichier on peut définir une ou plusieurs polaires associées (pourquoi plusieurs ? Parce que tu peux dire que si le vent < 5 kts tu utilise la polaire "moteur.pol" qui définit une vitesse constante quelle que soit la direction du vent, et si le vent > 5 kts tu utilise la polaire "voiles.pol". Ce n'est qu'un exemple, on peut imaginer d'autres cas).

Si tu regardes (avec un editeur de texte) ton fichier hanse312.xml tu verras que dedans tu trouveras le chemin vers ton ou tes fichiers de polaires.

Je comprends pas ton histoire de trous et des angles. Le fichier de polaire a une syntaxe clairement définie...

Je pense qu'au lieu de cliquer dans tous les sens jusqu'à arriver à faire un truc qui semble marcher, il faudrait déjà lire les réponses à tes questions, la doc du plugin WeatherRouting (je t'ai déjà donné celle en anglais, tu as aussi celle là en français: opencpn.shoreline.fr[...]age.htm ), et tu verras tu y arriveras beaucoup mieux.
