Occupations lors du confinement suite - Anémomètre

Après , j'ai réaliser un anémomètre avec ce que j'ai pu trouver dans l'atelier.

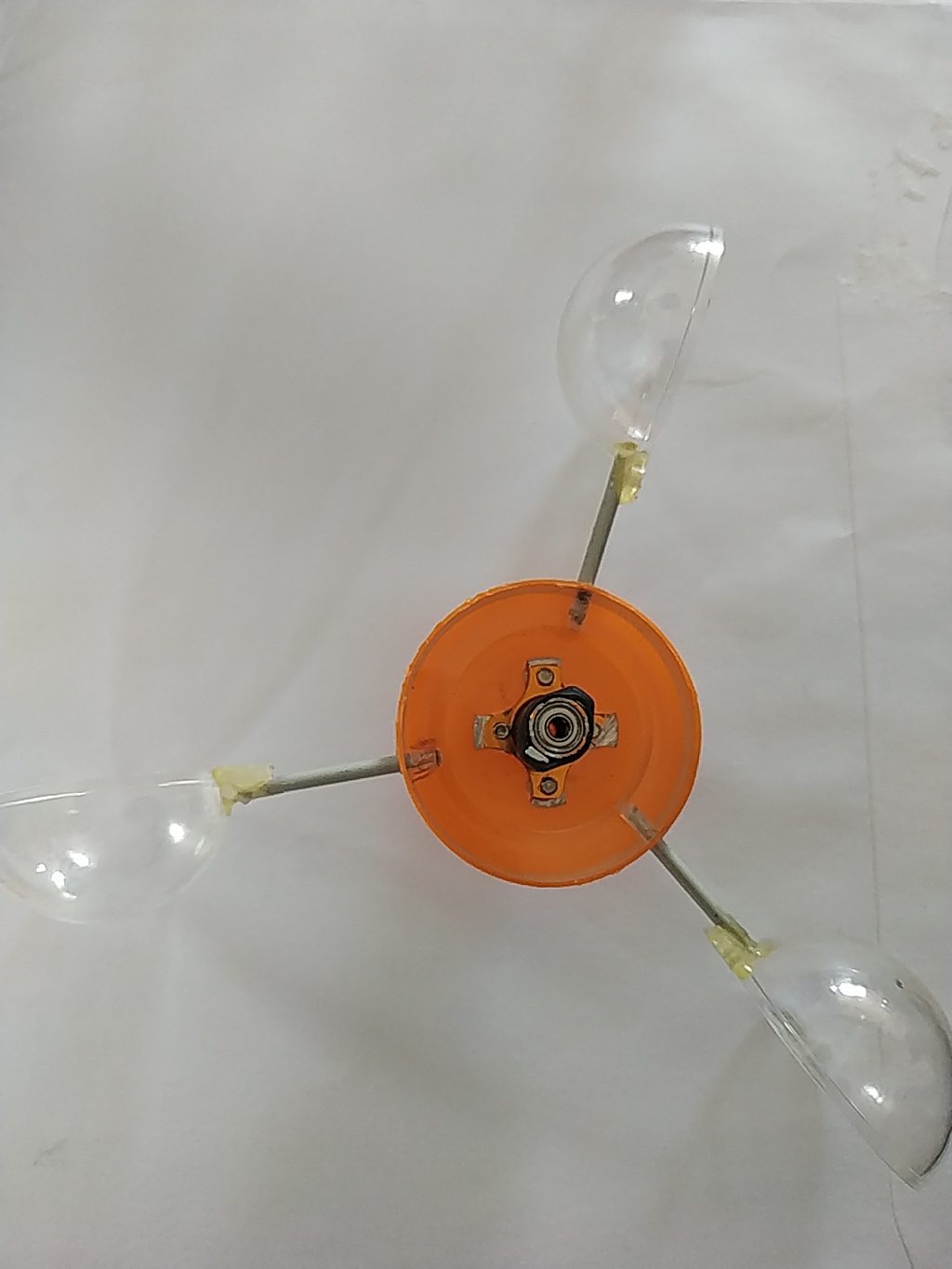

Pour la partie mécanique, je suis parti d'un moteur de drone dont je n'ai gardé que la partie mécanique. J'y ai adjoint un tourniquet fait à partir de boules de noël à peindre et d'aiguille à tricoter. Je sais ça fait système D mais l'amirauté a approuvé la dépense non dispendieuse.

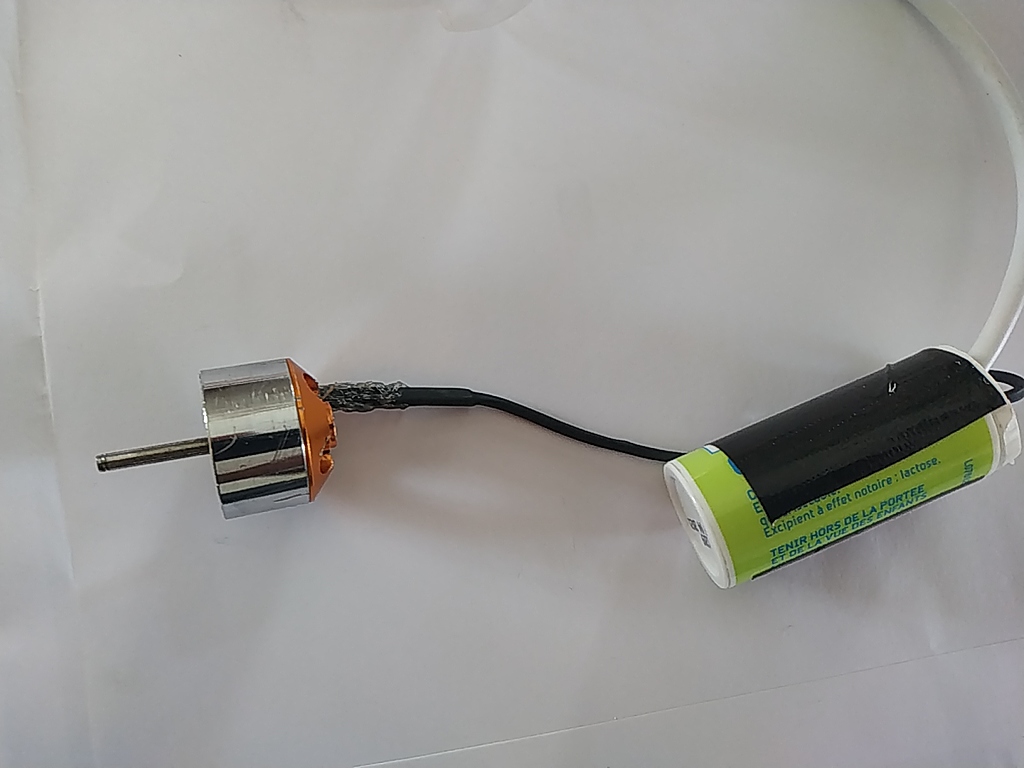

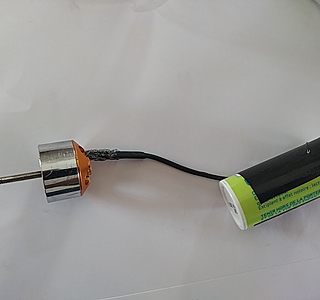

L'électronique est faite avec un arduino nano encapsulé dans un tube de médicament.
Le capteur de rotation est un transistor à effet hall. Il permet de connaitre la vitesse de rotation du tourniquet et de fait la vitesse du vent.
Les données sont communiquées à la centrale de nav par l'intermédiaire d'une liaison RS422 sous forme d'une trame NMEA.
Prix de revient de l'ensemble: moins d'une douzaine d'€

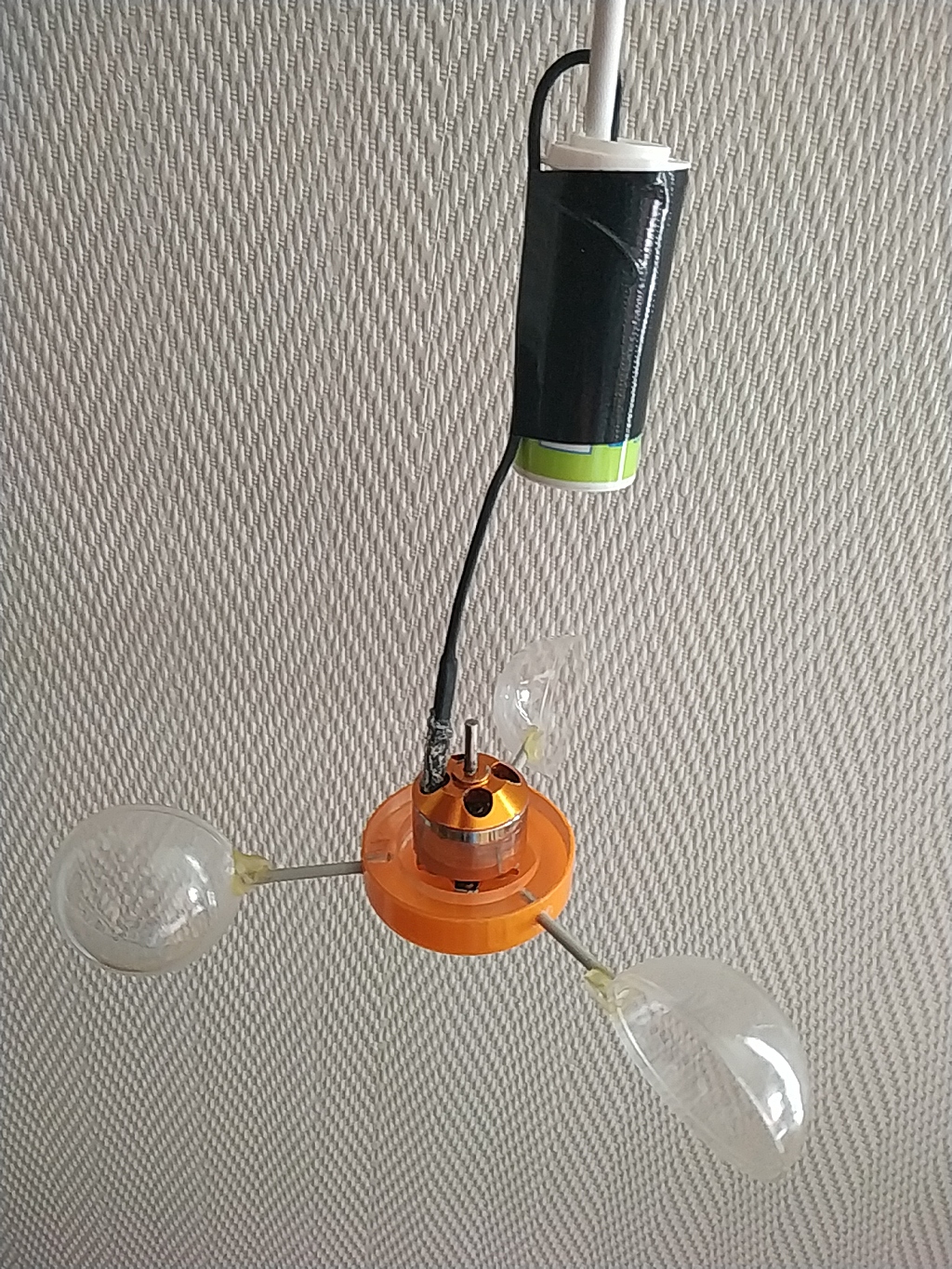

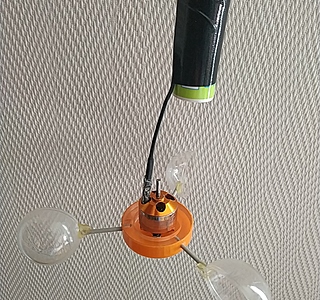

Testé dans le jardin, il marche nickel. Il ne reste plus qu'à l'étalonner et le monter sur le bateau à l'aide d'un mat fixé au balcon arrière.

L'équipage
05 mai 2020
05 mai 2020
0

Sympa!
je pensais que tu utilisais le moteur de drone comme alternateur, mais en fait c'est juste pour l'axe et le roulement?
Le moteur ne fait pas trop de résistance par vent faible?
Tu envisage comment la tenue dans le temps?

Beau projet de confinement en tout cas!

pour la V2, avec le même arduin derrière :
www.thingiverse.com[...]2261719

05 mai 202005 mai 2020
0

Tenue dans le temps peu importe à 12€ investis....quand je compare aux modèles du commerce, je peux en faire jusqu'à la fin de ma vie....rire
De plus ça a occupé des journées de confinement qui sont un peu longues.
Et comme disait ma mère: tant que tu fais ça, tu ne vas pas au café...

05 mai 2020
1

Géo Trouvetout. j'adore. Je ne comprend rien, mais j'adore ;-)

05 mai 2020
0

Pas mal !!!
Pour l'etalonnage un amateur avait debute avec un seche cheveux .
Son syteme est base sur un compte tour de velo.

05 mai 202016 juin 2020
0

Bonjour, j'en ai bricolé un avec micromoteur désossé ,aimant , micro reed et aubes en kinder-surprise +compteur de vélo programmable.cela me sufit.

05 mai 2020
0

Excellent! :D
