Bonjour,

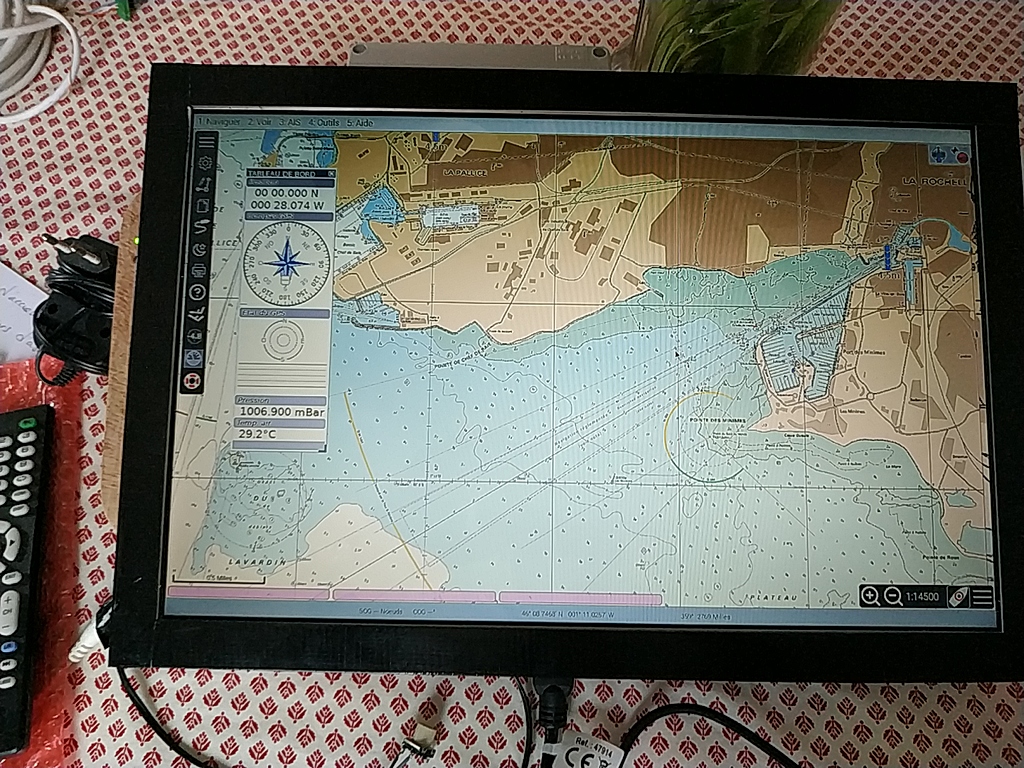

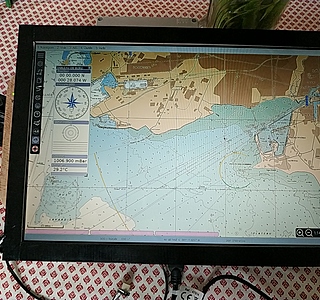

Contraint de rester à la maison, j'en ai profiter pour fabriquer un écran pour ma centrale de navigation basée sur un raspberry PI4 avec Openplotter V2.
Je suis parti d'une dalle LCD provenant d'un portable de 17" qui était destiné à la déchetterie.

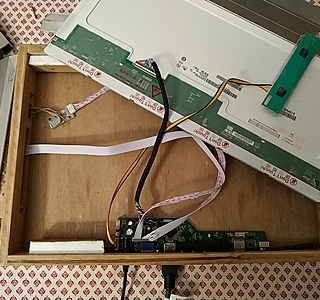

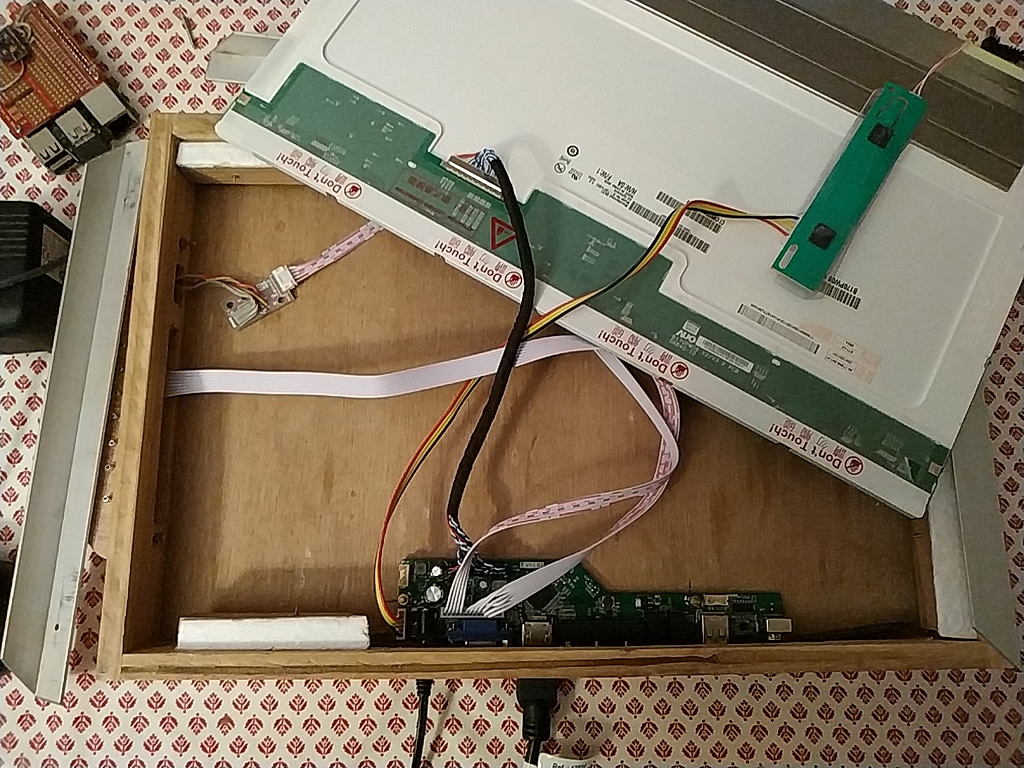

Ayant approvisionné une platine interface de chine

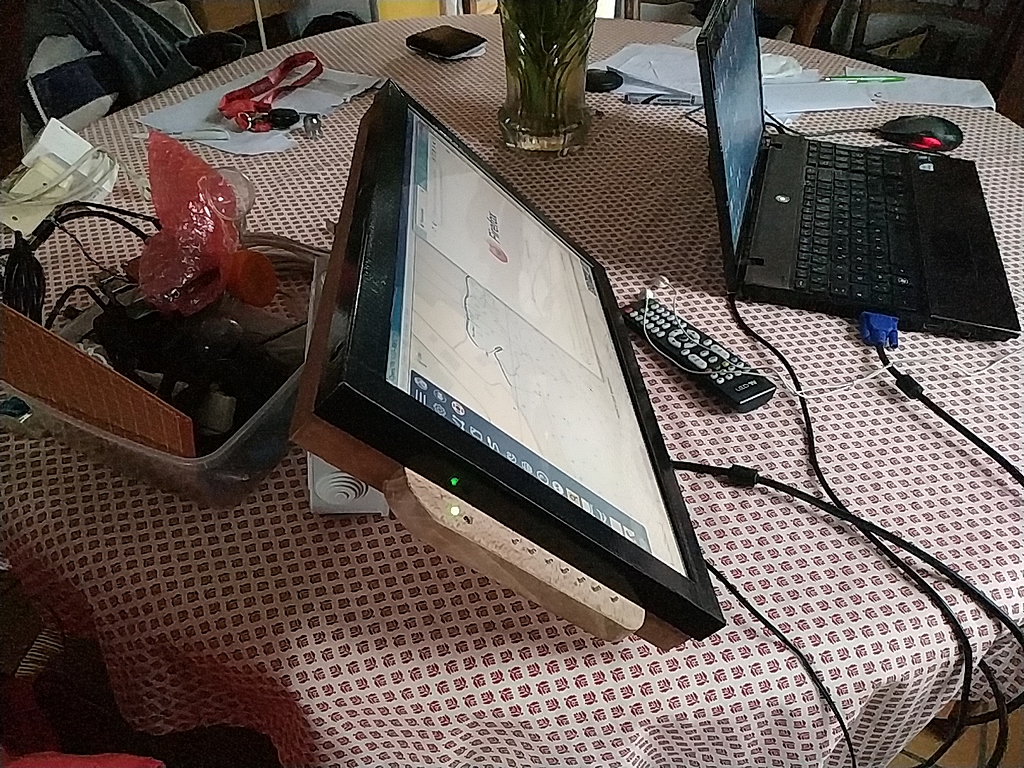

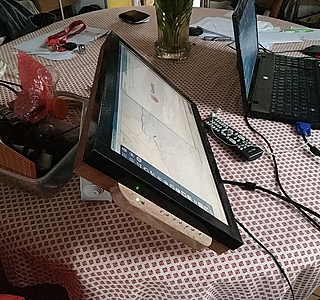

Il ne me restait plus qu'à câbler le tout et à "emballer" la bête dans une boite homemade en CTP.
Caracteristiques:
Alimentation 12V

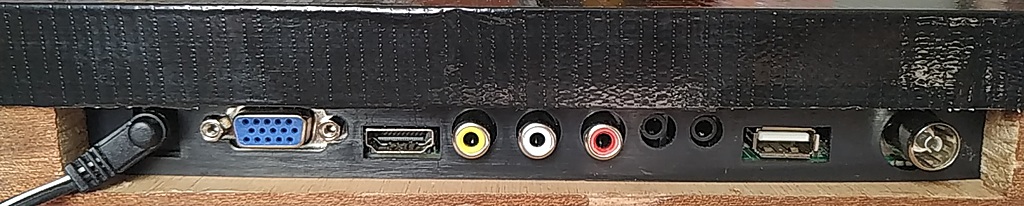

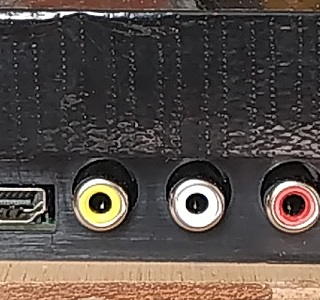

Entrées: HDMI, TV(IEC) ,AV,USB, VGA , PC audio
Résolution: 1440x900
Prix de revient de l'ensemble 19€ hors CTP.

L'équipage
05 mai 2020
05 mai 2020
1

Super boulot !
Mais, malheureusement, je suis complètement largué dans ce domaine et bien incapable d'en faire autant.

05 mai 2020
0

Tu as un tuner tnt intégré ?
Tu as utiliser un adaptateur générique pour ta dalle lcd ? je me vois bien faire cela avec une dalle 17" d'un vieux pc portable aussi.

05 mai 2020
0

Oublies la TNT. Le tuner devait être prévu pour l'analogique.
De plus je n'ai pas mis de haut parleur dedans.
Si je veux la télé, j'utiliserai éventuellement un HAT TV pour Raspberry-Pi - DVB-T & DVB-T2 qui coute dans les 25€ qui se connecte directement au Raspberry.
Pour l'adaptateur de dalle, tu envoies un message au vendeur en précisant bien les références de ta dalle (pas celle de l'ordi d'origine) que tu trouves au dos après l'avoir démontée et il te le programme si besoin.

05 mai 2020
0

J'ai ça à bord depuis plusieurs années.
Expérience perso: la diode sur le devant est TRES gênante en nav de nuit

05 mai 2020
0

Pas encore naviguer avec.
Si pb, il suffit de rajouter une résistance pour diminuer l'éclairage de la LED.

05 mai 2020
1

Un morceau de scotch d'électricien sur la diode et le problème est réglé.

05 mai 2020
0

Moi, je dis ça, juste pour prévenir. Il y a plein de solutions pour pallier ce petit inconvénient.
Pour le reste, il n'y a que des avantages: conso, coût, tout est nickel.
J'ai ça depuis 5 ans et RAS. J'ai même prévu cette année d'en avoir un autre à bord en spare, au cas où...

05 mai 2020
0

Belle réalisation!
