Nouveau corps mort

Bonjour à tous,
Je me lance dans la confection d'un nouveau CM pour un Daimio ( 1.5t). J'ai pas mal d'interrogation à ce sujet et besoin de conseils avisés.
Je compte faire un corps mort carré de 1m et 20 cm d'épaisseur.

  • quel diamètre de ferraille pour le treillis ?
  • un organeau en fer à béton de diamètre 12mm ça suffit ? En forme d'oméga ?
  • je compte faire déposer le CM au bord de l'eau à marée basse par une pelleteuse et le soulever avec une barque en plastique de type funyak de 4m40 avec la marée montante... Est-ce que ça va bien se passer ? Je mettrai une poutre en travers de la barque pour la protéger de l'écrasement...

Merci pour votre aide

L'équipage
31 mar. 2023
31 mar. 202331 mar. 2023
0

Bonjour,

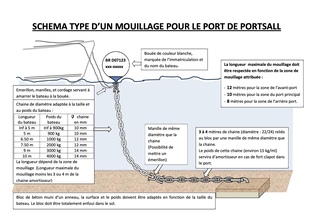

tu dois respecter la réglementation de ta zone de mouillage, en plus de payer l'AOT. Je te donne l'exemple de Portsal puis la fiche technique de Saint Lunaire, 2 endroits où une bonne tenue du corps mort est indispensable

En général tu dois avoir au minimum 1/3 du poids de ton bateau à prévoir pour ton béton. C'était la "norme" du temps de la DDE.
Pour que cela fonctionne bien, ce sont aussi les éléments chaine mère, fille, bout final qui feront que ton corps mort sera bon dans toutes les conditions de vent et de mer.

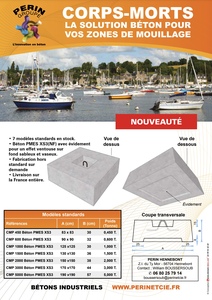

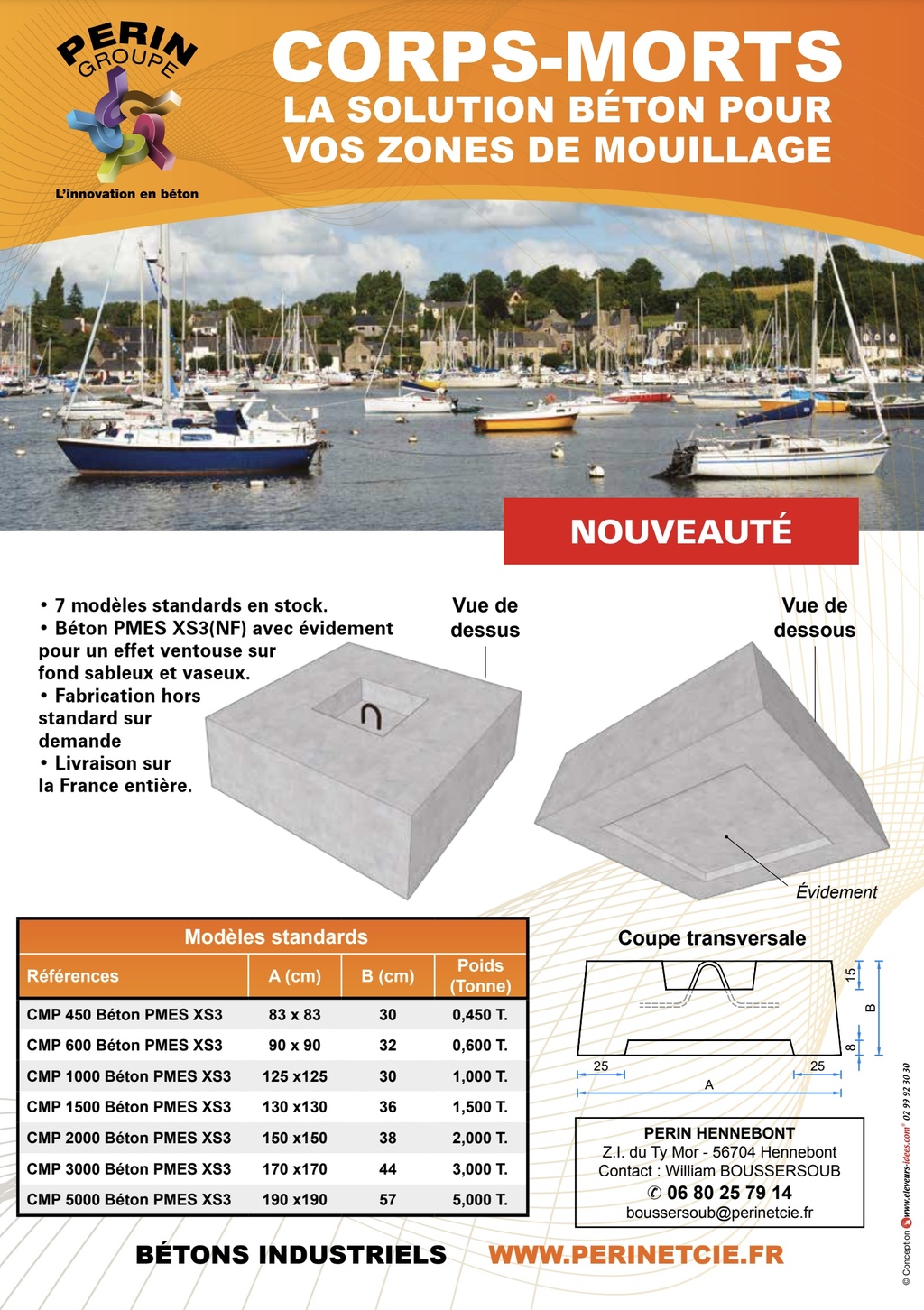

Dans le Golfe du Morbihan c'est le groupe PERIN qui réalise une bonne partie des corps morts pour les différentes ZMEL, un particulier n'a plus le droit de construire son propre corps mort.

PERIN HENNEBONT
Z.I. du Ty Mor - 56704 Hennebont
Contact : William BOUSSERSOUB
& 06 80 25 79 14
boussersoub@perinetcie.fr

Il y en a d'autres comme CAE Marine Levage

Le fil de discussion le plus complet sur ce sujet est celui-ci

A notre époque celle des ZMEL (Zones de Mouillages et d’Equipements Légers) tout est géré par les municipalités ou les gérants de ces zones. Aucun particulier ne peux installer "son corps mort" dans ces zones.


31 mar. 2023
0

Là où je suis, pas besoin d'autorisation. Je peux le faire à 500kg pour être bon mais j'ai peur que la barque n'aime pas ça...qu'en pensez vous ,


courtox56:Tu n'est pas en France donc.·le 31 mar. 08:16
Jimi976:Dans l'océan indien, Mayotte·le 31 mar. 08:16
courtox56:Pour mouiller les corps mort en Morbihan, on utilise un catamaran avec 2 flotteurs en acier portant une nacelle avec un mat sur 4 pieds pour installer le corps mort puis le déplacer et le descendre doucement sur place, avec le palan électrique. Aucun corps mort n'est inférieur à 1 tonne.·le 31 mar. 08:17
Jimi976:Je suis plutôt limité en matériel... juste ma barque. Je me demande si elle va supporter le poids du CM dans l'eau et si quand je vais tout larguer est-ce que le CM va se poser du bon côté... j'ai pas chance avec les biscottes en général lol·le 31 mar. 08:24
courtox56:J'ai peur que ta barque se retourne rapidement. sauf si le corps mort est bien calé dessous avec 2 gros poteaux de bois en travers. Pour le descendre il faudrait un grand palan. On ne jette pas 500kg de béton d'un coup.·le 31 mar. 08:33
31 mar. 202331 mar. 2023
0

Bonjour,
juste pour rigoler, voici la technique ancienne où on faisant tout sur le bateau en amenant les ingrédients un à un, pneu sac de ciment sable, ferraille, mise à l'au avec la bome ou en roulant le pneu sur le pont pour le jeter à l'eau en ayant enlevé les filières.
Tout ce qui est interdit maintenant.

A Mayotte il y avait ce projet, où en est il?

Le mouillage avec la barque risque de faire comme avec ce Kayacht (Image de Mayotte)


Jimi976:Je vais réduire la taille du CM !·le 31 mar. 08:54
31 mar. 2023
0

Pour l'organeau j'ai utilisé une manille lyre, à moitié noyée dans le béton et avec des barres de fer à béton passant dedans.
Pour la chute dans l'eau, un parachute de plongée assurera que le bloc se pose du bon côté...


Jimi976:Merci pour l'idée du parachute !·le 31 mar. 08:53
31 mar. 2023
1

Mayotte n'est pas en France metropolitaine, mais c'est tout de même un département français.
Je m'étonne que la réglementation française ne s'y applique pas.

Sinon un ferraillage pour les corps morts de Portsall ne me semble pas superflu; au minimum pour répartir les efforts de traction de l'ancrage.


Jimi976:Portsall ? Je connais pas...·le 31 mar. 08:53
Polmar:Voir le message de Courtox56 au dessus. Pour mémoire, c'est devant ce port que l'Amoco Cadiz fit naufrage en 1978.·le 31 mar. 09:21
mitch58:oui,et bibi il etait troufion dans chasseurs alpin a cet epoque,et il a traversé toute la france avec son bataillon pour aller nettoyer les plages de portsall ( qui depuis je l’espere ne le sont plus)·le 12 avr. 02:26
31 mar. 2023
2

Bjr
Quelques remarques,
L'organeau de 12 est bien trop faible, il doit tenir une vie et même plusieurs, du 25 ou 30 c'c'est bien, une vieille chaîne, peut faire l'affaire
Pour le treillis c'est une bonne idée, un gros grillage plier peux faire l'affaire
Pour la barque de 4m, je crains que tu ne te mouille le cul


Jimi976:Merci pour tes remarques ! La barques a déjà pris la mer avec 5 personnes dont une de 130 kg... je pense pas me mouiller le cul mais je m'inquiète plus quant à la répartition des charges et donc la rupture... mais mon ami de 130 kg n'a pas fait plier la barque....Pour l'organeau, pas sur de trouver un fer à beton de 25...je vais chercher ! Peut être une manille peut faire l'affaire ,·le 31 mar. 09:36
Calypso2:oui peut etre ça peut marché pour la barque apres tout le beton à terre pese environ 400kg dans l'eau 200kg donc ça devrait le faire ·le 31 mar. 09:47
Jimi976:J'espère ! Je donnerai des nouvelles de toutes façon...en espérant qu'elles soient bonnes ! Merci bcp !·le 31 mar. 09:53
Polmar:La dispersion d'un effort de traction ponctuel dans la masse de béton nécessite une longueur d'ancrage qui se calcule car le béton résiste très mal à la traction (d'où la mise en place d'armatures en acier). Une manille toute seule est notoirement insuffisante. Nota: vu le milieu où sera placé le corps mort, un enrobage des aciers d'armature d'au moins 5cmbest nécessaire. (L'idée de la chaîne noyée dans le béton me plaît bien, sous réserve qu'elle ne soit pas en tas.·le 31 mar. 13:02
Jimi976:OK, c'est noté...je vais partir sur une chaîne noyée dans le béton avec un treillis en fer 8·le 31 mar. 13:41
Little Wing:Les dernières bouées posées en med méditerranéenne et jusqu a des bateaux de 30 metres utilisent des ancres à vis qui ont je le sais mauvaise presse sur Heo. Un copain avait laissé son bateau à Hyeres après avoir posé une ancre à vis, un coup de 30 minutes avec une bouteille·le 31 mar. 13:48
Jimi976:J'ai une ancre à vis mais pas assez grande... difficile de s'en procurer une ici. On m'a dit que le sable étant très fin ici, elles ne tenaient pas bien. Je n'ai pas vérifié. Mais le concept me plaît bien !·le 31 mar. 18:51
06 avr. 2023
0

Bonjour à tous,
Une dernière question, je coule le béton ce week-end, j'ai fait un treillis avec du fer 6 les fers sont espacés de 10 cm... Est-ce que c'est suffisant ou il vaut mieux renforcer le treillis ? Le corps mort fera 1m2 sur 20 cm d'épaisseur...
Merci


Duduche Braz:Le truc important est d'obtenir une concavité de la face inférieure... pour ça il suffit de faire un petit tas de sable et de mettre une bâche par dessus avant de couler le béton. Ceci afin d'avoir un effet ventouse. Les fers à béton devraient suffirent. ·le 06 avr. 12:32
Jimi976:Merci ! Oui je vais faire la concavité. Si mon ferraillage est bon, je me lance·le 06 avr. 12:42
10 avr. 2023
0

Voilà, on a coulé le beton ce week-end. Je mets une photo de la structure si ça peut servir. J'attends que ça sèche ( 1 mois ?) Et la pelleteuse viendra me le déposer au bord de l'eau.
Merci pour vos conseil !


Calypso2:Une semaine cela suffit, 1mois c'est valable pour les ouvrages d'art, pont etc·le 10 avr. 19:02
Jimi976:Mon CM c'est de l'art ! 🤣Je serais bien tenté de le mettre à l'eau la semaine prochaine, mais j'ai peur d'avoir la mauvaise surprise de voir l'anneau s'arracher lors du portage avec la minipelle... je m'inquiète sans doute pour rien...·le 11 avr. 07:03
polac:Normalement ton treillis ne doit pas affleurer le coffrage ( laisser 5 cm ) et ne pas toucher le fond. Attendre à minima 3 semaines avant de l'immerger.·le 11 avr. 07:40
Calypso2:C'est bien sauf que le grillage n'aurait pas dû toucher le coffrage pour éviter qu'il rouille, 2,3cm d'écart aurait été bien ·le 11 avr. 07:39
Jimi976:Ça ne se voit pas sur la photo, mais j'ai laissé un bon 7 cm sur les côtés et idem entre le fond et la surface. ·le 11 avr. 09:27
Calypso2:👍·le 11 avr. 09:33
bil56:l'enrobage des aciers, c'est 5cm mini en milieu marin, et béton avec un plastifiant pour diminuer la quantité d'eau et faciliter la mise en oeuvre·le 11 avr. 10:49
Jimi976:C'est bon pour l'enrobage. Par contre pas pensé au plastifiant...·le 11 avr. 10:52
12 avr. 2023
0

Avec l’aide de la marée j’ai déplacé un corps mort de plus d’une tonne avec mon voilier de 7 m sur une distance d’un Mn avec un 5cv et des bastaings en travers du pont et du cockpit pour repartir l’effort, le bateau n’a jamais été aussi stable, un vrai ponton.
L’erreur est que pour déposer le corps mort j’avais employé un mousqueton à ouverture sous charge et en libérant le bloc celui ci n’est pas descendu à la verticale mais bien à côté de l’endroit prévu, je ne savais pas qu’une telle masse pouvait planer.


Jimi976:Merci pour votre témoignage ! Mon CM ne fait que 400 kg, je vais le deplacer d'une certaine de mètres et il n'y aura que 2m d'eau là où je vais larguer. J'espère qu'il ne planera pas trop et qu'il tombera du bon côté. On m'a parlé aussi de la chaîne qui descend plis vite que le bloc et pourrait rester en partie sous le CM...·le 12 avr. 06:41
Duduche Braz:Si tu n'as que 2 m d'eau là où tu dépose ton CM tu peux mettre des bouées (pare-battage) le long de la chaine pour freiner la descente... J'avais parlé de parachute de plongeur mais des pare-bat seront plus faciles à gérer. ·le 12 avr. 08:13
Jimi976:Super, merci pour l'idée ! Je mets quelques parabatages ou flotteurs sur la chaîne ça évitera à la chaîne de dépasser le CM et ça aidera à ce qu'il se pose du bon côté ! Merci ·le 12 avr. 08:16
