NMEA3WIFI Multiplexeur NMEA Pont WIFI Seatalk

Bonjour Hdmanillac

C'est toujours super le travail pour la communauté et il est dommage que le site n'est pas une sorte de base documentaire, car tu aurais découvert qu'elle existait déjà car il n'est pas simple de retrouver ce genre d'info dans le site. Nous sommes donc au moins trois à avoir fait le boulot. Ceci étant ta version est plus actuel et il sera très rapidement dur de la retrouver, peut être refaire sujet avec un titre plus parlant genre "Notice NMEA 3 wifi notice Français" afin de mettre en valeur ton boulot

Je te rejoint c'est génial comme multiplexeur il est d'un rapport qualité/prix top

Le Moko

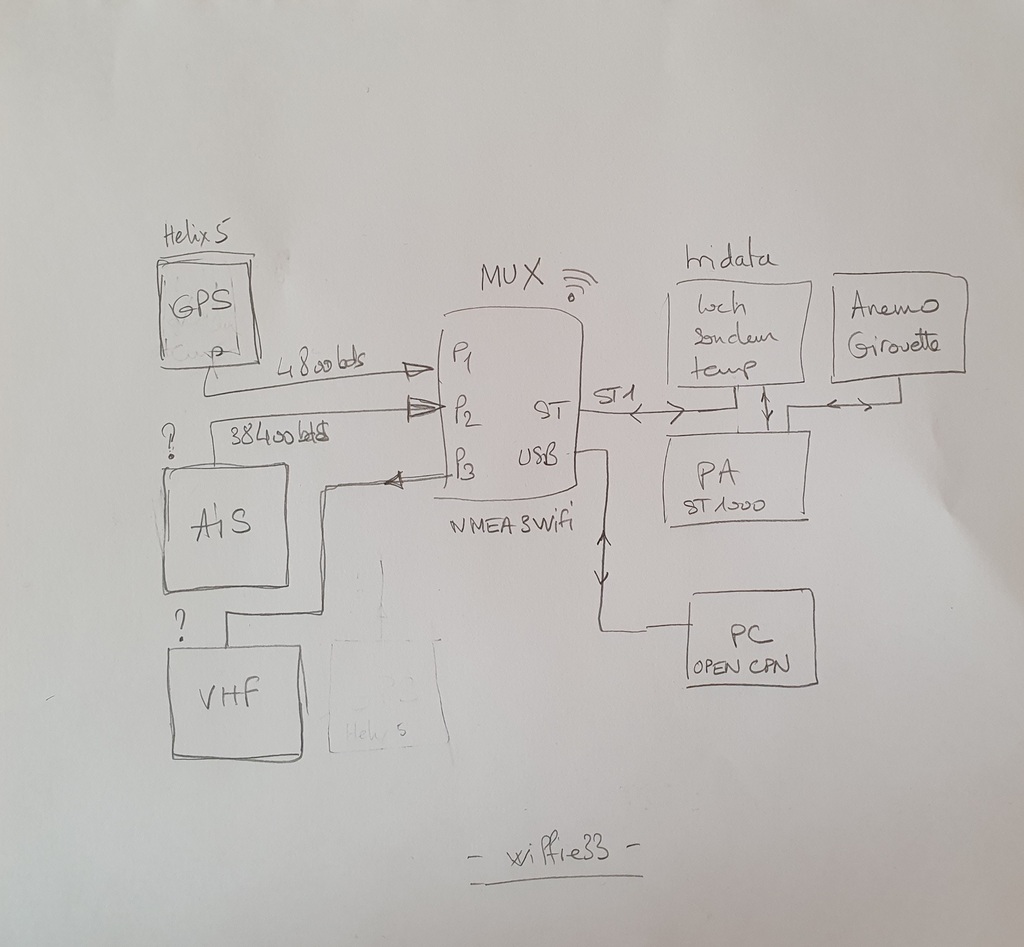

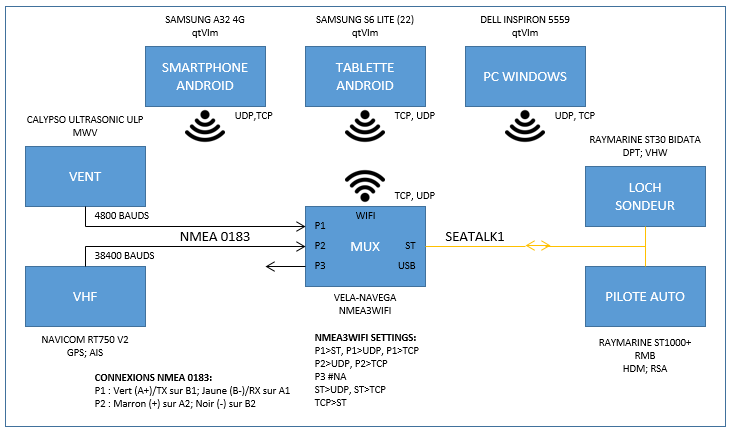

Merci pour ce joli schéma. Il faut maintenant que je le mette en pratique mais les câblages de réseaux ne sont pas mon fort.

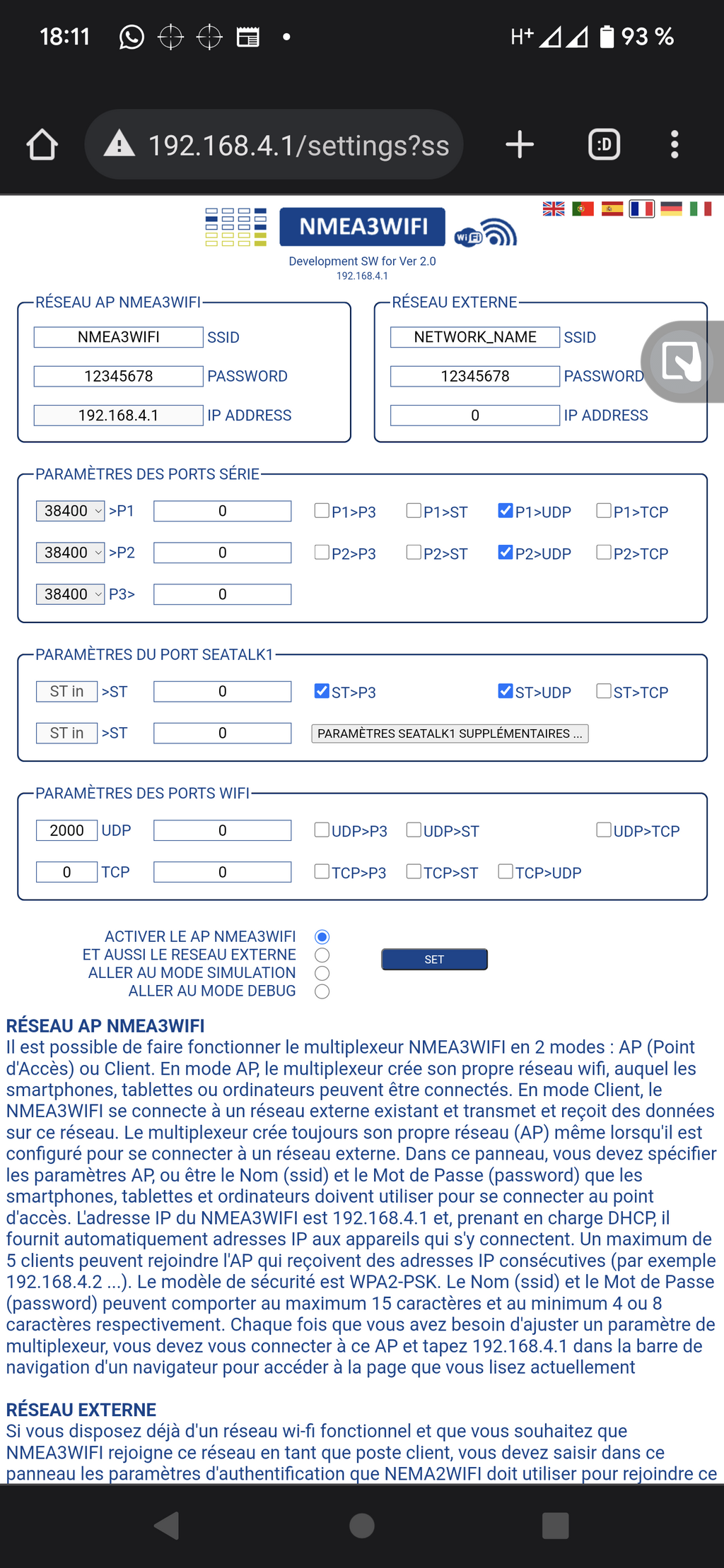

Je me demande si je peux l’utiliser en point d’accès pour tous les smartphones du bord. Je ne comprends pas bien la différence entre point d’accès et réseau externe et surtout comment mettre ça en pratique.🤯

Luis est en train de développer une interface NMEA2000 (=SEATALKNG) pour fonctionner avec le NME3WIFI.

Donc peut-être un peu de patience avant de te lancer.

Merci @hdmanillac, je vais attendre un peu effectivement car xa serait dommage de brancher dessus que la vhs ais et mon pilote auto.
Question con qui me vient comme ca, si je connecte le speedo a la girouette et après de la girouette au pilote qui lui va au nmea3wifi via le seatalk? Ca prendrai les infos ?

Merci pour la traduction, génial !

Je ne connaissais pas ce plugin d'OpenCPN pour controler le pilote. Je ne sais donc pas quel type d'ordre il envoie au pilote via le NMEA3WIFI.

Par contre, en début d'année, j'ai proposé à Luis Sa, qui développe le NMEA3WIFI, d'intégrer directement la commande du pilote Raymarine dans le firmware du NMEA3WIFI sous forme de serveur web, donc lisible avec n'importe quel appareil connecté en wifi et disposant d'un navigateur. Il a trouvé l'idée super intéressante mais il pense qu'il n'aura pas le temps de développer ça avant son départ en Grèce vers son bateau.

Si si la liaison PC vers pilote fonctionne parfaitement en seatalk1.

Mon ST1000+ ne fonctionne pas en NMEA (j'ai tout essayé) mais il marche bien en Seatalk1. Il est tout à fait possible de faire fonctionner le pilote en mode track ou en mode wind. Dans les 2 cas, le NMEA3WIFI convertit les entrées NMEA du PC et de la Girouette en Seatalk1.

Ce qui ne passe pas en seatalk1 pour le moment ce sont les commandes pour changer le mode du pilote (auto, track, wind, +10, -1, etc...). Les commandes restent manuelles donc obligent à aller sur le pilote. Mais ceci fait, ça fonctionne parfaitement.

Le NMEA3WIFI embarquera prochainement dans son firmware les commandes supplémentaires pour les changements de mode, enfin j'espère. Et là plus besoin de télécommande. Belle valeur ajoutée au NMEA3WIFI !

Commande passée hate de le recevoir et d'avoir le temps de le monter 😁

Bonjour peut etre vous pourrez m aider car je galere pas mal es ce que je peux recuperer mes donner de mon tacktick mn 100 2 via cet appareil? je cherche a mettre mon tacktick sur mon pilote raymarine st6002 j ai un smart pilot x30 qui dirige l autopilote mais je n arrive pas a trouver comment recuperer les données du tacktick pour le mettre dessus, j ai juste le gps sur l autopilote et sur les longues traversé je prefere me mettre sur le vent, merci

Bonjour les aficionados du NMEA,
Est-ce que quelqu’un utilise le NMEA4 de Vela avec la configuration W4D et iPad ?
si quelqu’un a les réglages pour récupérer l’AIS et des infos des instruments.
J’ai un pilote S2 Raymarine et un boîtier qui doit servir à quelque chose mais je ne sais pas à quoi.
Bref je suis comme une poule qui a trouvé un canif… et la notice traduite me semble un peu abstraite pour mes connaissances en réseau.
Actuellement j’ai un Yakker avec lequel je récupère seulement l’AIS depuis ma VHF Std Horizon.
je dois pouvoir récupérer des infos directement du pilote sans passer par ce boîtier ?

Bonjour à tous,

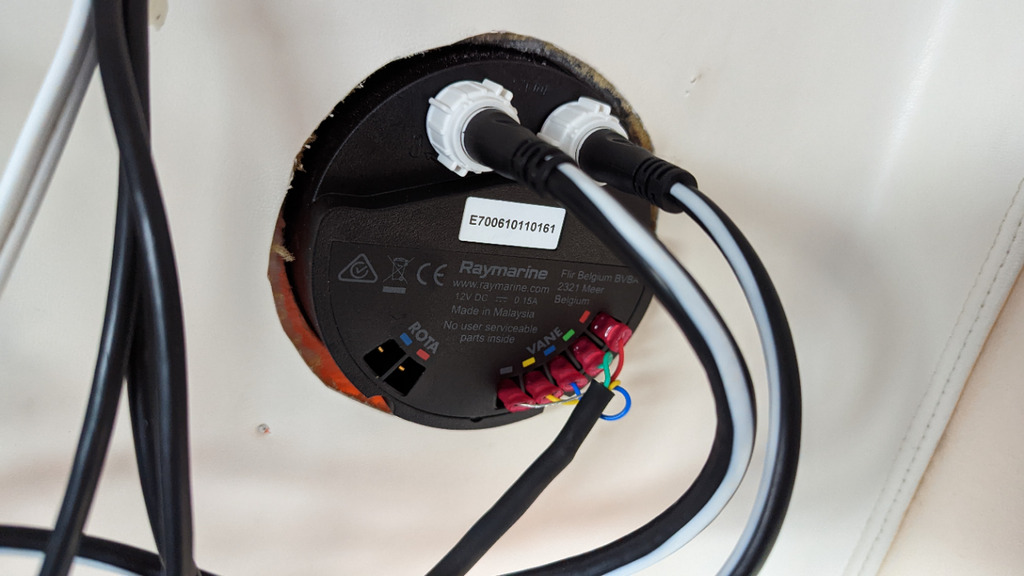

Je viens de recevoir mon mnea3wifi donc je vais bientôt me lancer dans l'installation, je dois pour ca retirer un cable seatalkng qui sort en seatalk1 que je couperai au bout pour avoir le fil jaune seatalk pour le brancher sur le nmea3wifi.
-Question les câbles que je trouve ne font que 1m max, donc je serai obligé de rallonger le fil jaune (je comptais faire une petite soudure plus gaine thermo pour le rallonger) pensez vous que ca va poser un problème pour la transmission des informations?
-mon sondeur loch est un i50 qui est relier à l'anemo giroutte i60 par seatalkng et le i60 sur la 2eme prise relier au tableau, donc je comptais prendre la 2eme prise du i50 pour brancher le fil jaune seatalk au nmea3wifi, je suppose que les deux communique dans les 2 sens avec le seatalkng ? donc j'aurai bien les informations des 2 dans le nmea3wifi ?
et mon pilote auto st2000+ le relier directement en nmea1083 au répartiteur wifi pour récupérer les info pour le mode vent avec un câble 2 fils gainé

J'ai tout bon dans mon montage à votre avis ? section de câble en 1.5 c'est bon ?

Vu que c'est la première fois que je bidouille tout ca, j'aimerai être sure avant de démonter les plafonds et faire les branchements etc...

Merci d'avance

Ca a l'air très bien c'est quel model ou référence de multiplexeur ?

Bonsoir,
Je viens de faire la modification du firmware et de suivre les indications de hdmanillac.

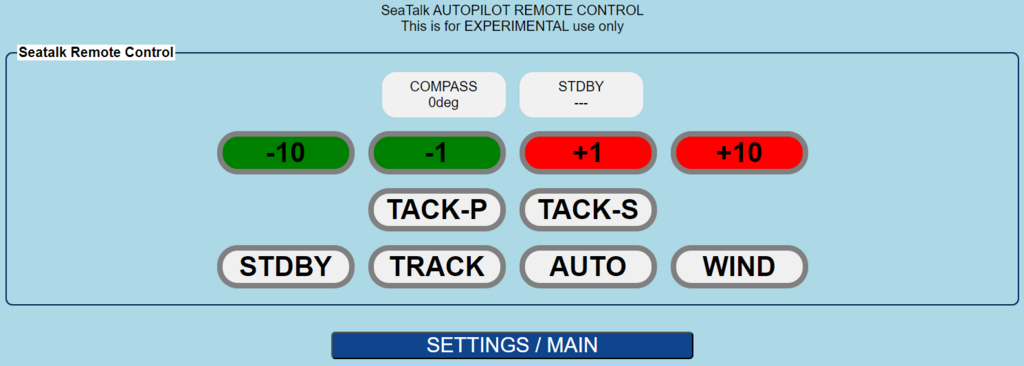

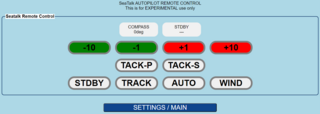

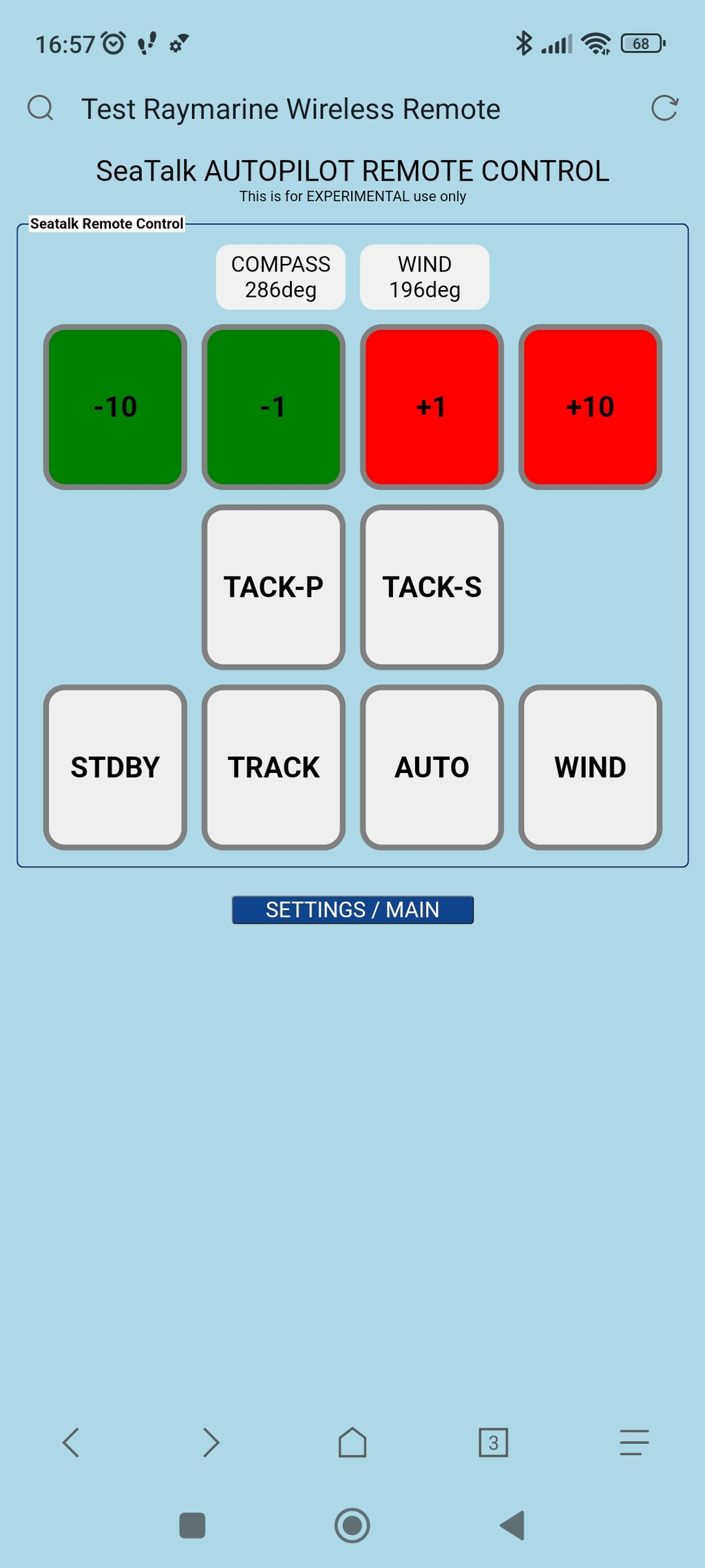

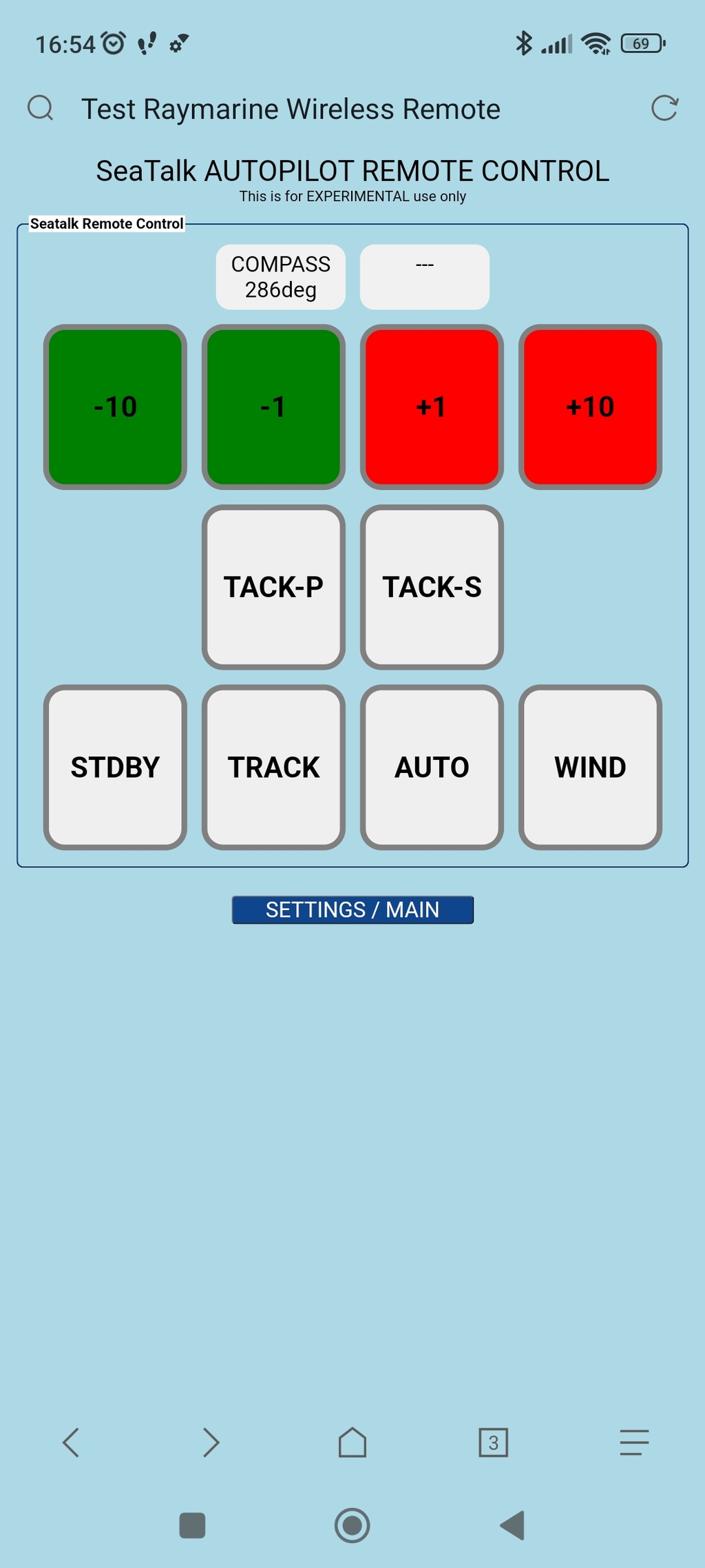

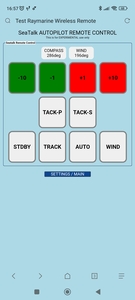

Ça fonctionne : je peux passer de stand-by à auto en mode vent ou cap.
Il est possible d'incrémenter +10 -10 en mode auto mais pas en mode stand-by.
Les fonctions tack P et S ne me parlent pas : virements de bord ? Pas plus que Track...
Le cap s'affiche bien en haut de même que l'angle du vent. Bref, une amélioration très sensible de ce dispositif qui, sans être indispensable à la navigation, constitue un confort indéniable, notamment, pour aller envoyer un spi en solo à l'avant.
La possibilité de modifier le cap manuellement (+10 -10 +1 -1) en mode stand-by. Mais, peut-être, mes réglages sur l'interface ne sont pas correctes.
Dans tous les cas, un grand merci aux développeurs et à ceux qui suivent ce fil.

Tack P(ort) pour évitement vers babord et Tack S(tarboard) pour évitement vers tribord.

Tack P équivaut à -100° et Tack S à +100°

Le mode Track c'est pour rejoindre un way point fixé par l'appli de nav.

Je vais voir avec Luis pour lui faire rajouter +10 et -10 en mode stand-by. Mais il va falloir attendre car là il doit être en Grèce pour la saison de navigation.

Perso je n'ai pas encore essayé mais ça doit être génial ! Et surtout, plus besoin de téléco hors de prix pour les pilotes Raymarine.

PS: Attention aux smartphones à l'eau... :)

Bonsoir à tou(te)s,

Belle après-midi passée à naviguer pour tester le module pilote Raymarine, un régal !
Temps de demoiselle 8/10 nœuds de vent, pas de houle, donc du temps pour tester dans tous les sens. Tout fonctionne à l'exception du des touches +1 +10 -1 -10 en mode stand-by comme signalé hier. Mais, encore une fois, peut-être mes réglages ne sont-ils pas les bons ?
Encore merci à tous les promoteurs et acteurs de ce projet qui permet, en toute sécurité, d'aller sur l'avant pour envoyer le spi en solo.

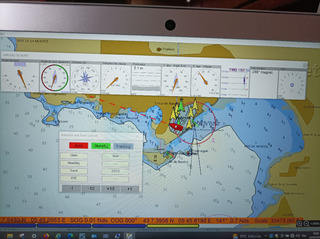

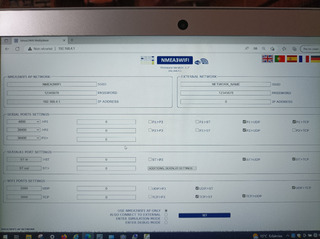

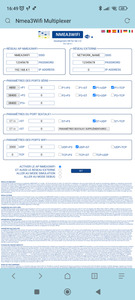

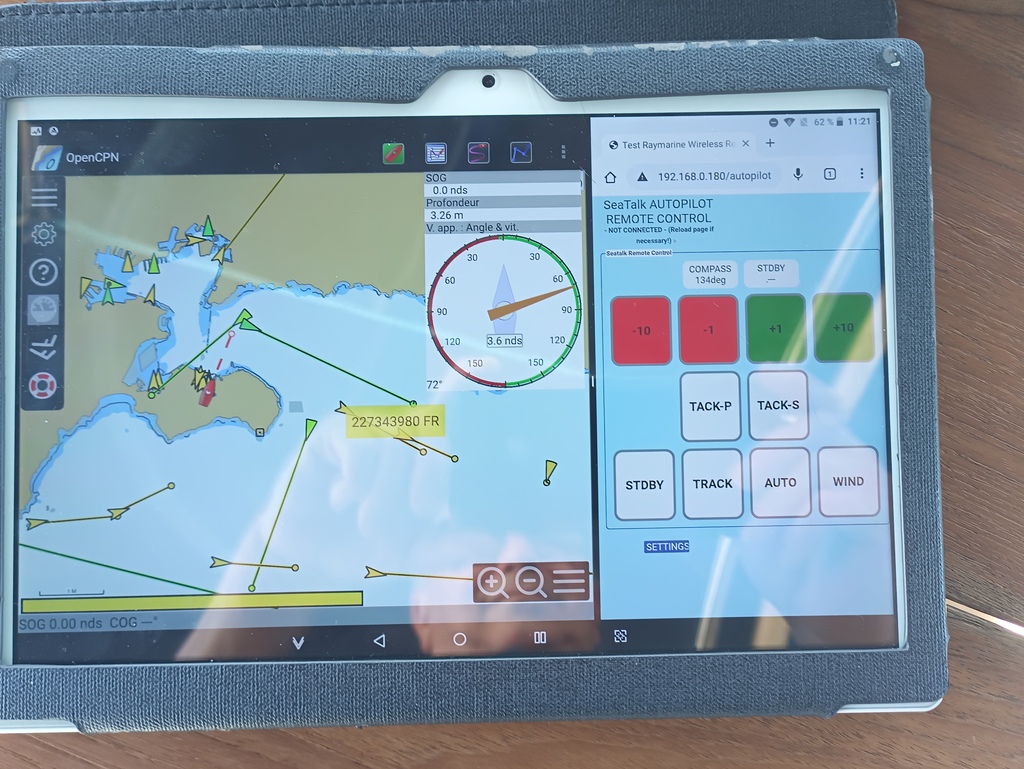

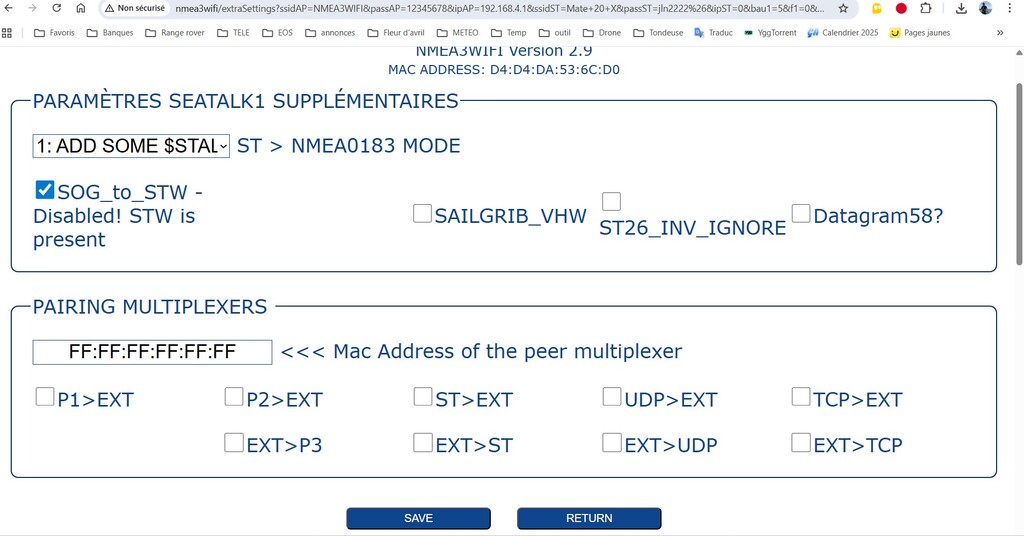

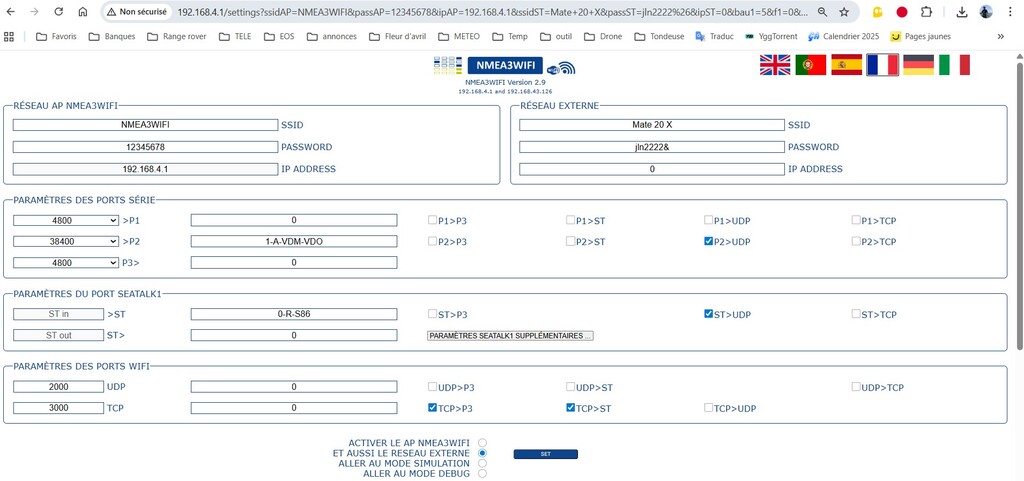

Sur le photos jointes, on peut voir l'acquisition des données du compas et de la girouette (les deux petites fenêtres en milieu en haut), les réglages de l'interface 192.164.4.1 et le report des instruments sur OpenCPN sur l'ordinateur de la TAC.
Bref, de la bel ouvrage. Encore bravo et merci.

Salut a tous,

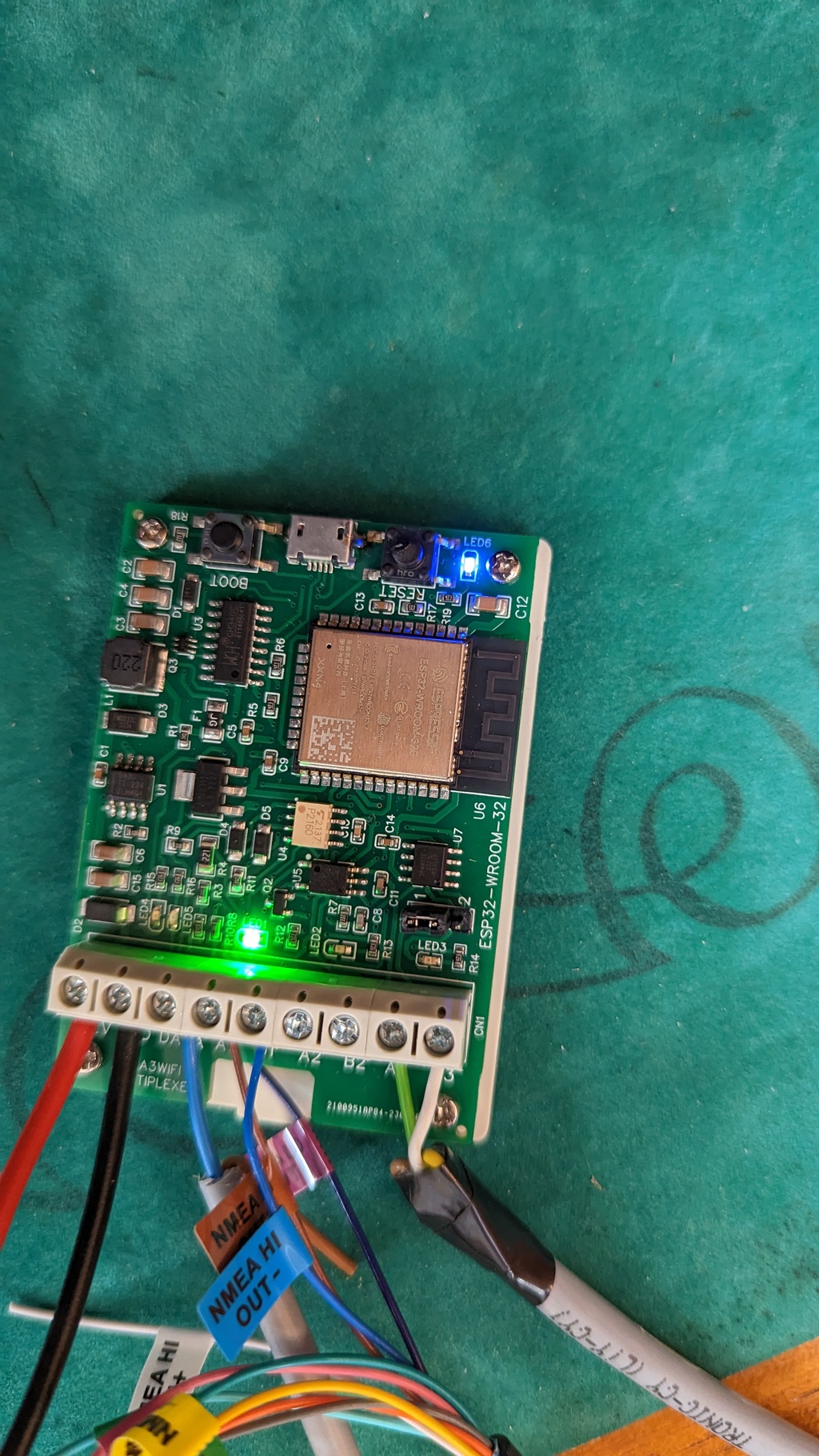

Bon je viens de me lancer dans l'installation du nmea3wifi, j'aurais besoin d'un peu d'aide.
- Ais connecté en entrée A1,B1
- Tridata i50 (sondeur/loch) et la girouette i60 relié ensemble via câble St ng et le tridata relié avec le câble seatalk sur le nmea3wifi sur la prise data.
- le pilote st2000+ relié sur la sortie A3/B3 sur la prise nmea du pilote

Sir navionics je reçois les cibles AIS donc visiblement ca ca marche, je vois aussi la profondeur sur navionics donc je dirai que la connexion seatalk c'est bon aussi, par contre j'arrive pas a mettre le pilote en mode vent....

Quelqu'un pourrait m'aider pour la configuration de l'ensemble ?

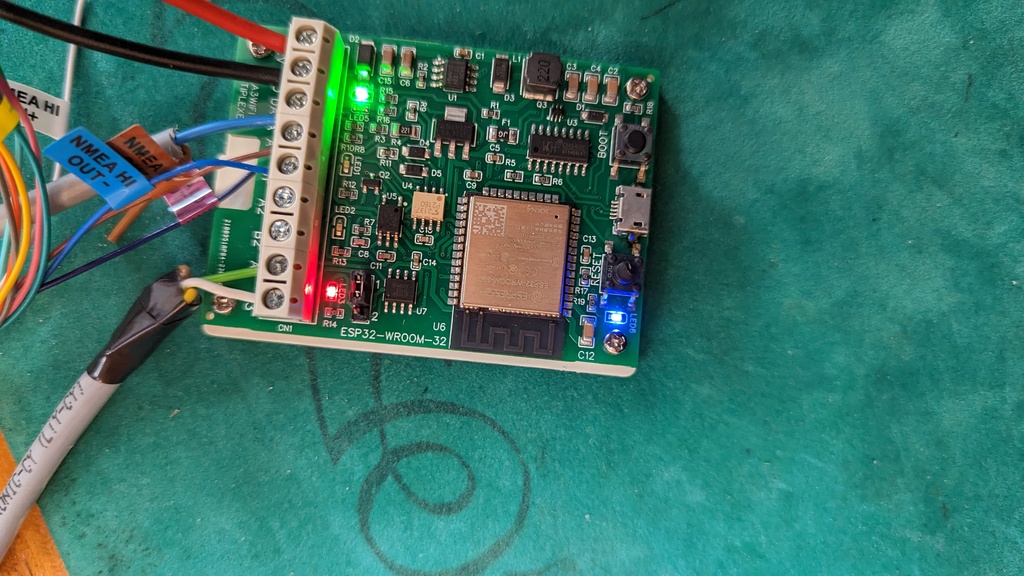

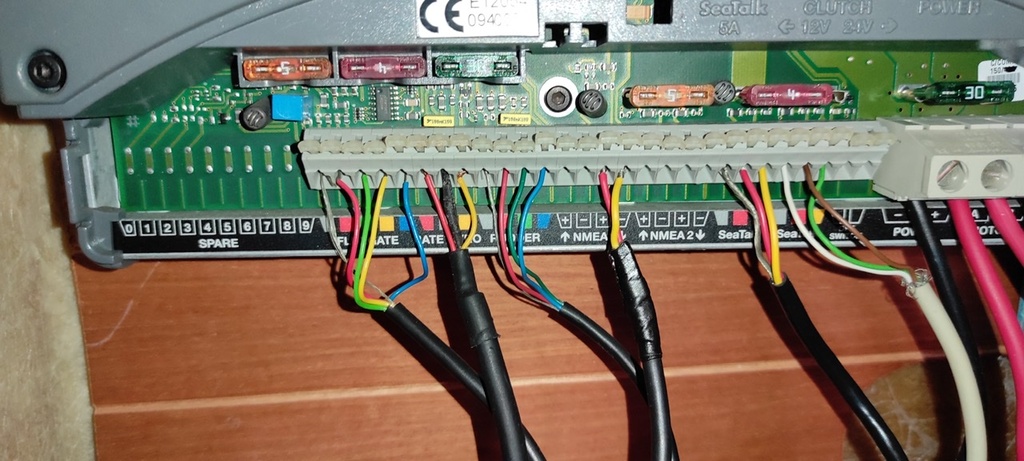

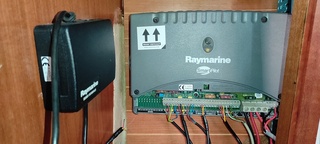

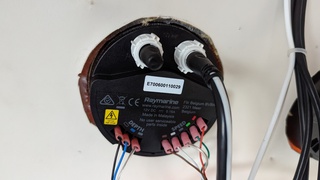

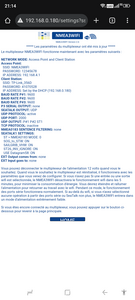

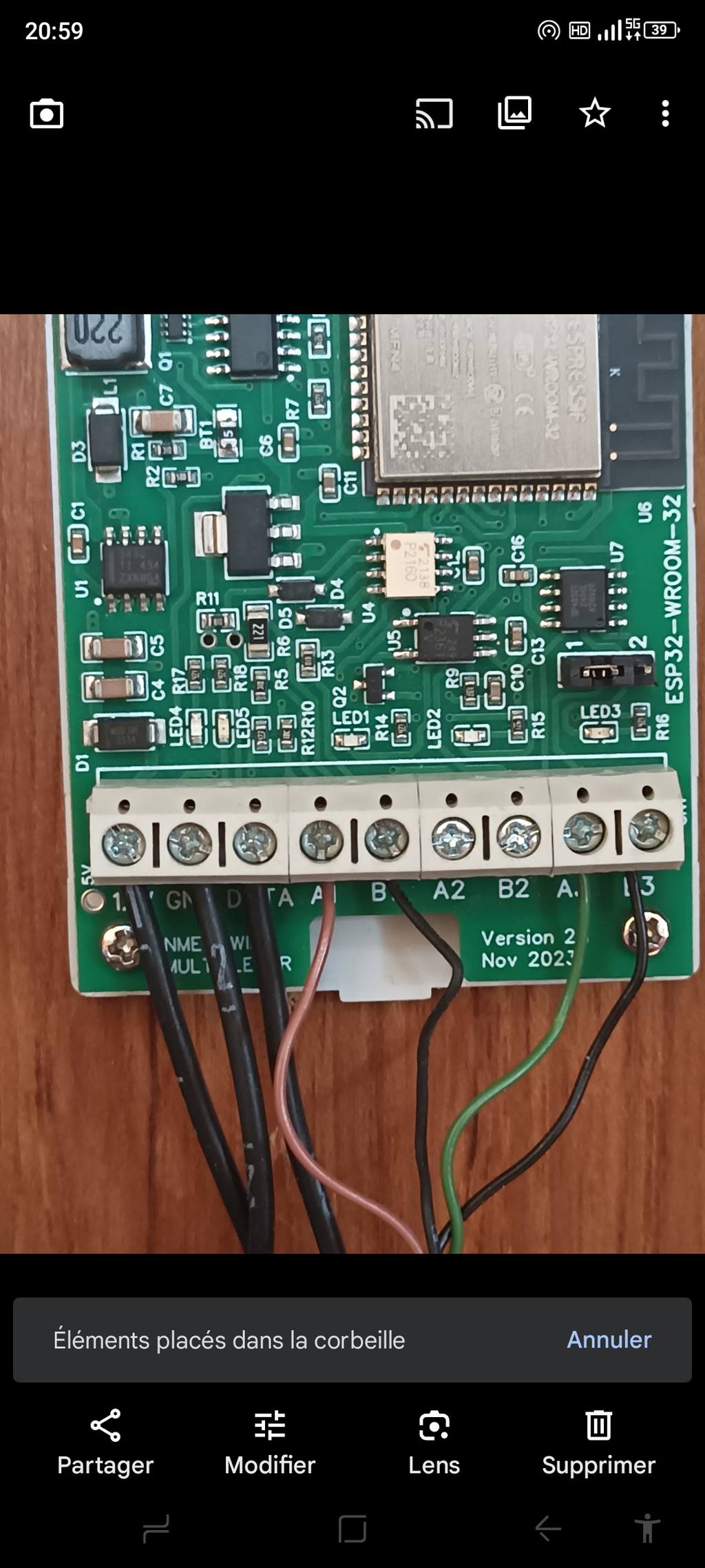

Je vois mets deux trois photos du montage et réglage

Merci d'avance

Bonjour,

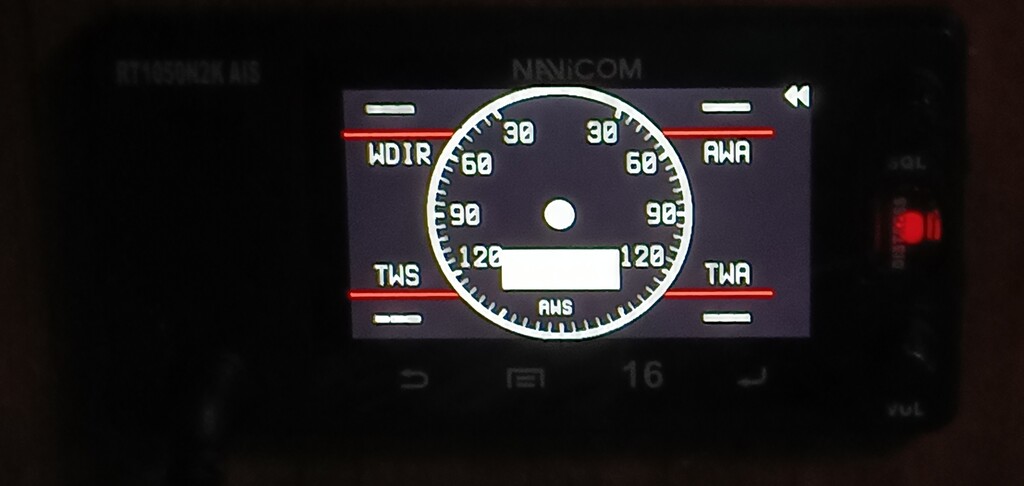

D’abord un grand merci pour le partage de votre travail. Je viens de recevoir mon multiplexeur nmea3wifi et j’ai la même radio que vous. Lorsque je suis en mode des bugs, je constate que je ne reçois aucune trame de la radio. Sur celle ci il me semble avoir activé la sortie ais et gps, ainsi que la vitesse. Y a t’il autre chose que j’ai raté?

Bonne journée

Bonjour, lorsque l'on souhaite recevoir les trames AIS sur un PC, tablette... il apparaît souhaitable de connecter AIS en P1 en 38400 ; puis définir P1>P3 et P3 en 38400 Cela permet de réamplifier le signal par le NMEA3WIFI. Open CPN ou qtVlm accepte UDP par ailleurs Simsail ne prend en compte que le TCP. Courage...

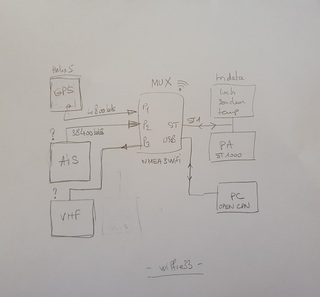

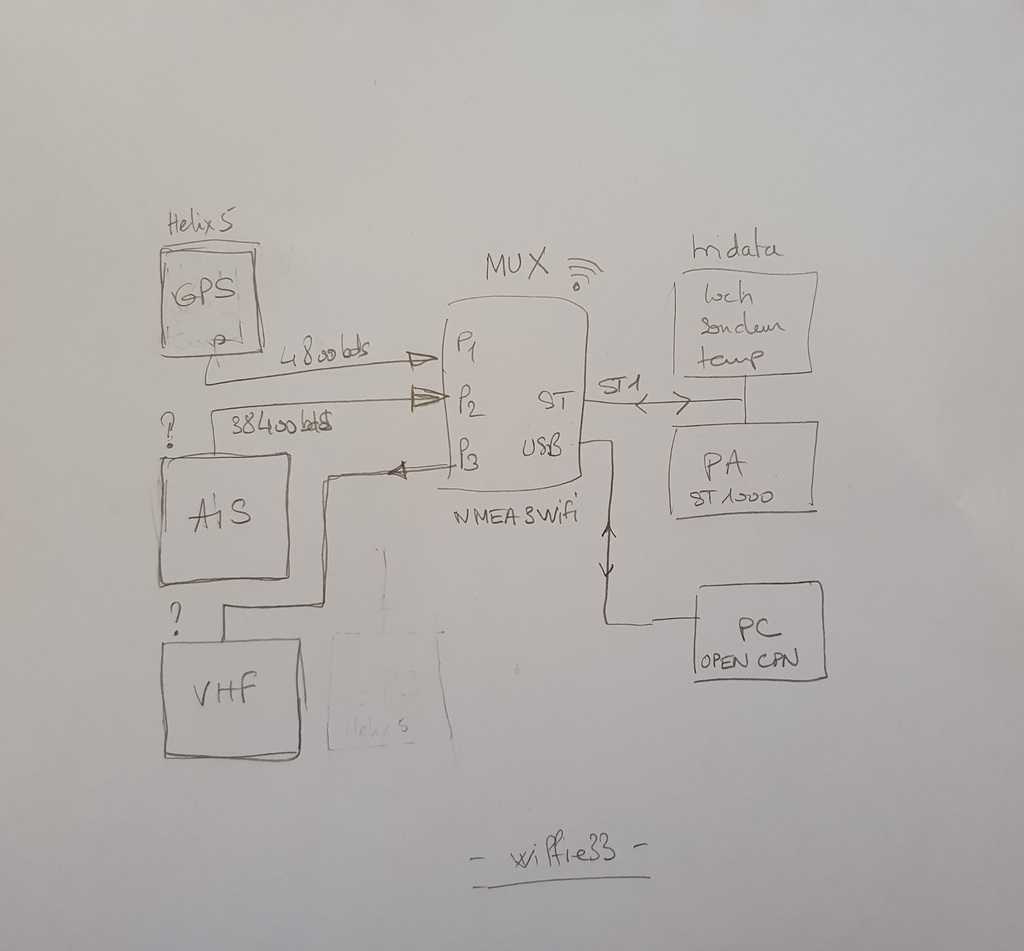

Voici ce que je comprends de tes explications

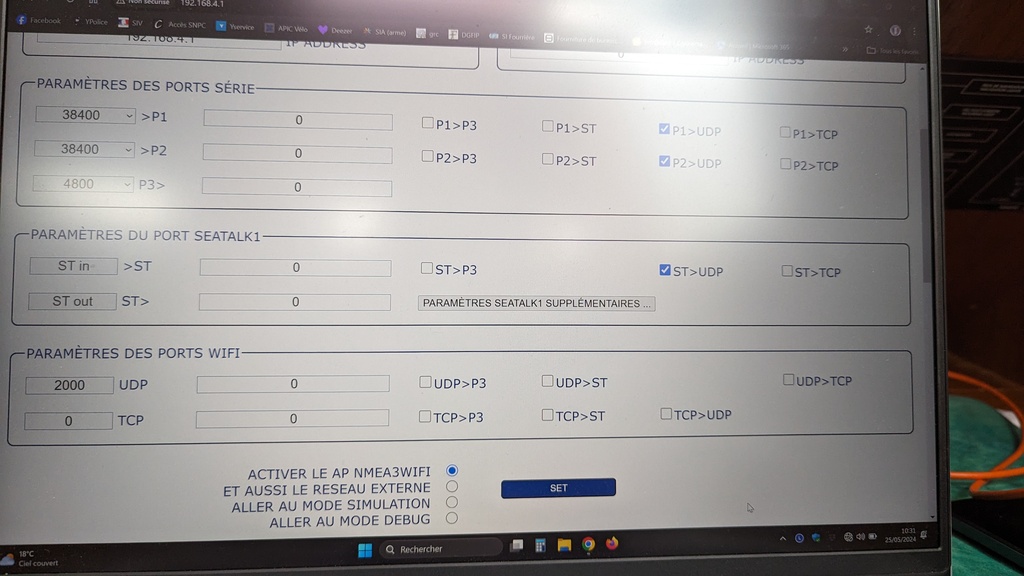

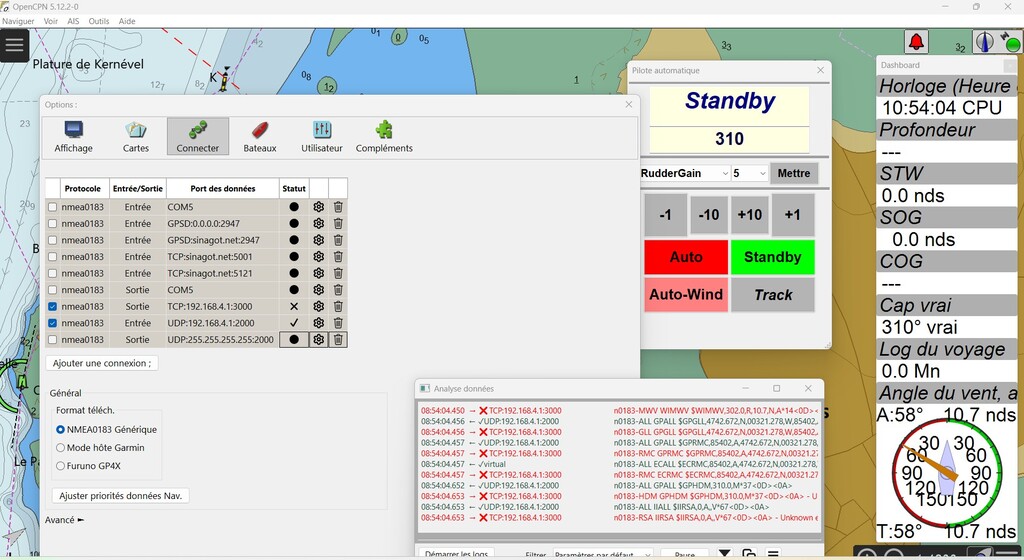

Bonjour, j'ai du mal a configurer les connections dans Open CPN sous Win. j'ai essayer plusieurs configurations . Rien n'apparait dans le tableau d'affichage des phases NMEA. Ci-joint images des connections.
Merci.
Cyril
