Nmea 2000 et raymarine spx5

Hola
Je souhaite connecter un réseau Nmea 2000 au calculateur du spx 5 à partir de sà connexion seatalk ng. J'ai un câble Nmea 2000 sans fiche d'un côté (pour le calculateur). Plutôt que de devoir racheter un câble ramarine st ng Nmea 2000 hors de prix et de devoir couper le côté St ng. Quelqu'un pourrait me confirmer que les couleurs du câble Nmea 2000 soient bien identiques au câble St ng. Si non quels couleurs du câble Nmea 2000 doivent être connectés à quel couleurs sur le calculateur. Merci d'avance

L'équipage
08 sept. 2015
08 sept. 2015
1

C'est vrai que 30 euros pour un câble dont on est sur qu'il fonctionne....
Autant prendre un câble a 25 dont on n'est pas sur! Il n'y a pas de petites economies

08 sept. 2015
0

Le câble je l'ai déjà d'où ma question. Je veux essayer cette possibilite avec d'acheter.

08 sept. 201516 juin 2020
1

Hello A,

J'ai déjà réalisé ce type d'interconnexion entre du STNG et du N2K. que ce soit sur le backbone ou des branches.

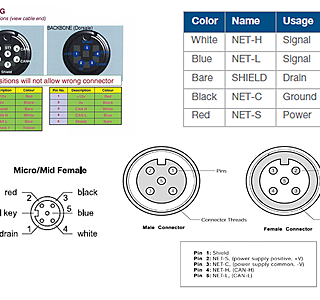

Je me suis fait un petit mémo que voici.
En haut à gauche le STNG, et le reste est le N2K.

Les couleurs sont identiques.
Le STNG a un conducteur en plus, le 6 jaune sur un cable branche (spur) pour assurer la compatibilité avec l'ancienne connectique Ray (SeaTalk)

Bonnes soudures., évite les dominios et les jonctions mal foutues et n'oublie pas de relier les masses et écrans. C'est un signal sensible, à 250kbps.

Amicalement.
FX

08 sept. 2015
0

Merci FXVT, voila ce que je voulais obtenir.
J'ai pas besoin de souder puisque je vais partir directement du calculateur du spx5 sur le port STNG (qui n'est pas une prise) avec un cable nmea 2000.
Merci beaucoup :)

09 sept. 2015
0

Pour faire "propre" je conseille de sertir un embout coté cuivre.
