NMEA 0183 / B&G / MiniPlex?

Bonjour à tous,
Je souhaite exploiter les données B&G NMEA 0183 via le multiplexeur.
Je ne connais pas les repérages des couleurs blanc et vert.
Quel est le out(-) et le out(+)?
Quelle fiche choisir sur les afficheurs, mâle ou femelle ( ou peut importe) ?
merci

L'équipage
07 mar. 2020
08 mar. 202016 juin 2020
0

Bonjour,

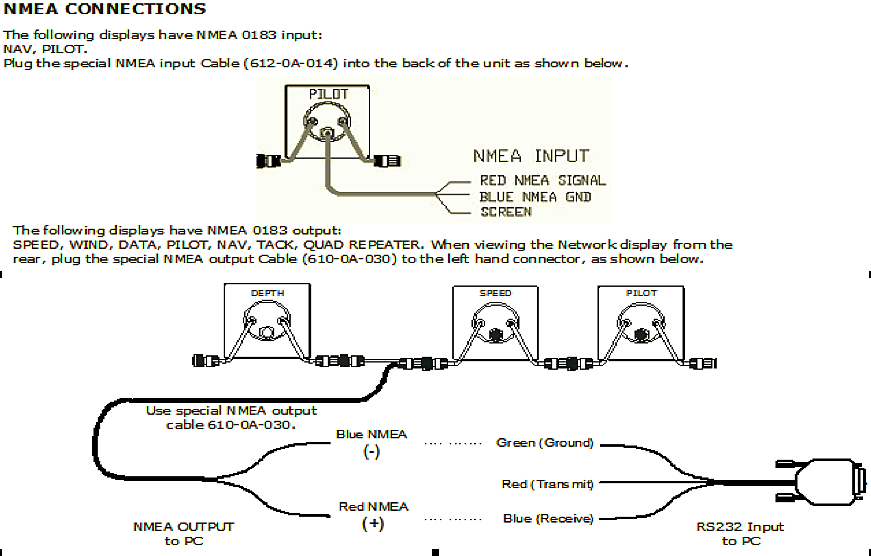

ci-joint la fiche de connections NMEA0183 de B&G Network


08 mar. 2020
0

merci pour ce document très instructif.
une question sur le doc:
Green - NMEA Input Signal
Yellow - NMEA Input Return
Black - NMEA Output Signal
White - NMEA Output Return

"signal" est le "+"?
et
"Return" est le (-)?

11 mar. 2020
0

Oui le "signal" est le "+" / le "return" est le "-"

10 mar. 2020
0

Attention, le Quad n’a pas de sortie nmea.

11 mar. 202016 juin 2020
0

Merci Chalkis et VENTS.
drôle de réponse de A+T Instruments Ltd :
moi - I can't get T cable 6010 0A 030! what are the colors of NMEA OUT (+) and OUT (-) on the resault cable ?
A+T - We can custom make up this cable for you, GBP 125.00 + VAT.
moi - I can make it if you want to specify me the colors to be retrieved on resault cable?
A+T - Sorry but this is the only information at A+T has.

échange réactif et Commercial!!!!

sur le câble B&G le 610-0A-030 :
les couleur sont rouge out(+) et bleu out(-)
si je fait un incision sur le câble ressaut c'est-il bien:
- le vert out (+) et le noir out (-)?
merci

30 déc. 2020
0

Erwan,
As tu trouvé la couleur des fils à deriver pour la sortie NMEA183 ?

30 déc. 2020
0

je n'ai pas peu me pencher sur le câblage encore.
et toi, as tu trouvé?

30 déc. 2020
0

Oui, c'est bien le vert OUT+ et le noir en OUT- Ils doivent etre branchés sur les IN
J'ai derrière mes écrans a la sortie du dernier afficheur (Network Pilot) un câble en dérivation comme l'option Network NMEA Output 'T' câble (pn:610-OA-030), j'ai ouvert et dedans il y a un rouge et bleu. Ils donnent les mêmes trames 183 que le vert et noir sur le network prise female du Network WIND.
Pour vérifier sur ordi tu peux les brancher directement sur un prise DB9 serie (Receive en pin2 COMMUN en pin5) si ton PC a encore cela sinon passe par un USB serial converter.
De mon coté j'ai fait rentrer tout cela dans un Actisense NGW-1 pour rejoindre le reseau NMEA2000. Cela fait que pour le moment je n'ai pas a changer toutes mes sondes et j'affiche et utilise toutes les infos NMEA183 comme profondeur, vent, t° eau de mer ! dans mon B&G ZEUS2.
Bon courage

30 déc. 2020
0

Super pour l'info
pour ma part c'est pour envoyer sur mon miniplex Shipmodule.
Merci

22 oct. 2022
0

Erwann92
J'ai le même projet que toi, connecté moi vieux b&g à mon miniplex.
As tu réussi? Et si oui comment exactement ?
Merci d'avance.

22 oct. 202222 oct. 2022
0

Tibo44 tout fonctionne à bord réception (avec récupération AIS et donnée B&G, vent, vitesse surface, cap...) et envoi pour commander le pilote. si tu veux des info n'hésite pas

22 oct. 2022
0

Super, ah oui je veux bien un peu plus d'informations s'il te plaît.
Je n'ai pas le fameux câble 6100a030.
Où as tu récupéré le nmea, sur le module pilot. Sur quel câble, celui de liaison avec les autres module ?
Et as tu les couleurs des câbles ou des photos...!
Merci encore.

22 oct. 2022
0

OK super merci pour l'information, je vais essayer ça.
Bon vent.

22 oct. 2022
0

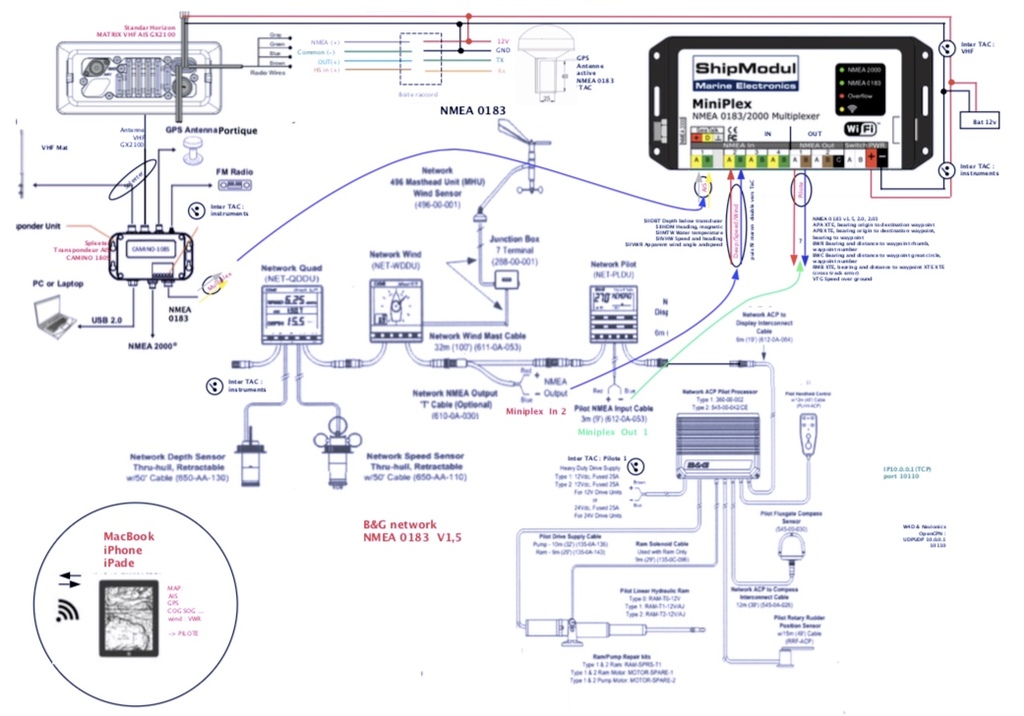

j'ai récupéré la sortie sur le câble 6100a30 qui était d'origine. si tu n'as pas tu peux ouvrir le câble t te connecter sur le noir et vert comme decrit sur le shema en pj

24 oct. 2022
0

C'est encore moi!
J'ai ouvert le câble et je me suis connecté sur le vert et noir.
Par contre je ne vois rien sur mon entrée sur le miniplex, as tu fait des modifications pour pouvoir voir quelque chose?

24 oct. 2022
0

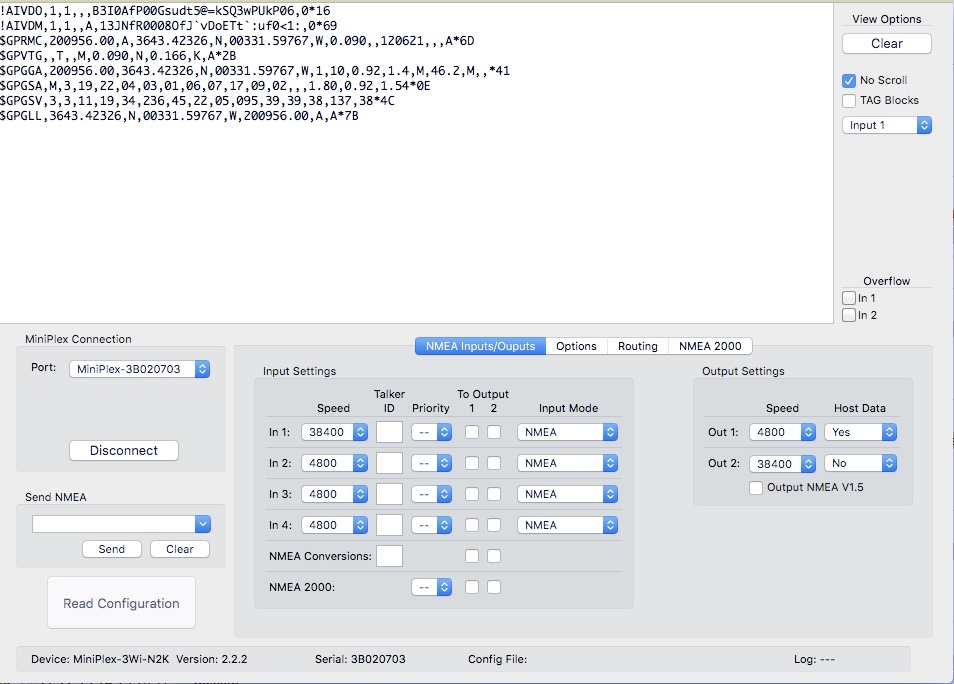

Voici ma config

25 oct. 2022
0

Petit retour sur la bricole du moment.
Apres pas mal de manip, recherche..., je ne récupère aucune phrase nmea en me connectant au fil vert et noir comme sur le schéma.
Je viens d'avoir une entreprise d'électronique nautique, la personne m'a dit que sans le fameux "câble nmea network T" il est impossible de récupérer les phrases nmea.
Si quelqu'un a réussi sans ce câble je veux bien des informations.
Et si quelqu'un a ce câble qui traine dans un carton, je suis intéressé.
Merci encore meme si je nai pas avancé et bon vent à tous!

25 oct. 2022
0

Tibo44 as tu parcourus ce poste pour info supplémentaires : oceanisvoiliers.forumactif.org[...]lite-nb
si tu peux emprunter autour de toit le cable 6100a30 pour confirmer ta config du miniplex...
(mon câble est à bord en Croatie)

25 oct. 2022
0

En effet mais ceci ne fonctionne pas.
Cette personne avait peut être le câble d'installer quelque part sans le savoir. Je me dit que ce cable fait peut-être plus qu'un t sur 2 fils, et que sans celui ci, simplement se repiquer sur 2 fils ne sert à rein.
La suite au prochain épisode.
Merci encore.

25 oct. 2022
0

à suivre tien nous au courant ....

25 oct. 2022
0

Cela a fonctionné pour moi !
A vérifier et tester les vitesses de transmission des ports serie.

25 oct. 2022
0

Scorpio411 ca fonctionne avec le câble b&g ou en piquant le vert et noir?

25 oct. 2022
0

Vert et noir
Bien lire tout le post.

26 oct. 2022
0

Pour debugger, rien de mieux que de procéder par élimination et donc faire ce qu'explique Scorpio411 plus haut, à savoir une prise DB9 à bornier qu'on trouve rapidement sur Ama.... branchée sur un adaptateur USB/RS232, si pas de port série sur le PC, et lecture directe sur l'interface NMEA dédiée openCPN (ou via le soft putty... )
Au moins, là tu sais rapidement si tu sors quelque chose de ton "réseau" nav

28 oct. 2022
0

Salut l'équipe.

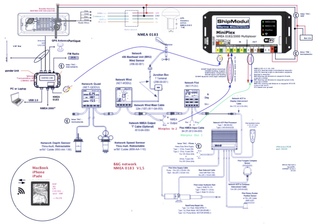

Ça fonctionne, je me suis connecté exactement au même endroit que sur l'image, sur la sortie du module vent.

Le premier essai je l'avait fait sur le câble qui arrivait à la table à carte, juste avant le 2eme module vent, qui est en mode répétiteur.
Et le 2eme essai c'était avec le câble qui arrive a l'acp.

L'important c'est que ça fonctionne et c'est top de récupérer toute ces infos.
Mais sur le fond il y a quelque chose que je ne comprends pas.
On peut rajouter des modules où on veut sur le réseau donc les informations nmea doivent forcément être transmises sur l'ensemble du réseau. Les câbles sont identiques et contiennent tous les mêmes conducteurs, on devrait donc pouvoir récupérer ces phrases où on veut mais ce n'est pas le cas.
B&G se serait pas amusé à inversé les couleurs des conducteurs entre les câbles des modules et les câbles classiques du réseau?!

En tout cas merci encore.
Et bon vent à tous.

28 oct. 2022
0

KivoaLai Bravo! tu peux aussi commander le pilote, si tu as, avec une autre connexion au module pilote . ce que je fait avec W4D...

28 oct. 2022
0

Je vais me pencher là-dessus.
J'ai bien le câble dédié qui est connecté au module pilote.
J'utilise sailgrig, je vais voir si je peux commander le pilote via mon miniplex.

28 oct. 2022
0

Tibo44 oui c'est W4D qui envoi au Miniplex qui envoie au pilote dans mon cas.
