[NKE topline] cablage prise aérien anémomètre girouette

Bonjour
Qui connait le câblage de l'actuelle prise de l'aérien girouette anémomètre NKE ?

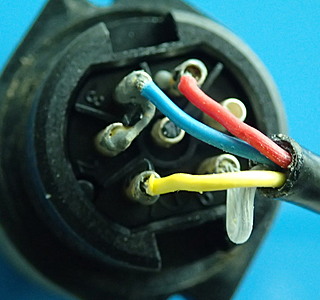

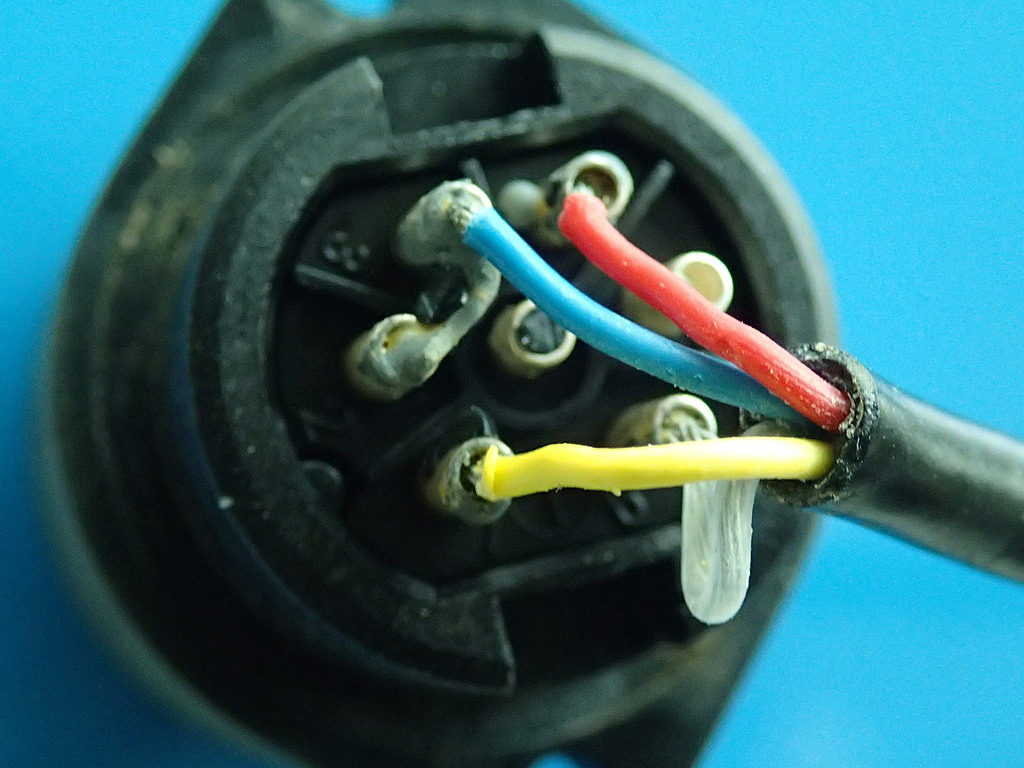

J'en ai bien une, mais avec des couleurs non topline (tresse, transparent, rouge, bleu, jaune)
Merci d'avance

L'équipage
05 mar. 2016
06 mar. 2016
0

Le fond de la question est : "Puis-je l'utiliser avec l'aérien disponible aujourd'hui, la connexion est-elle compatible ?"

06 mar. 201606 mar. 2016
0

Salut
Regardes par la, ça devrait t'aider pour au moins une partie du problème:
www.hisse-et-oh.com[...]ien-nke

Normalement, le câblage, c'est 3 fils...

06 mar. 2016
0

Aie, le 7 n'est pas connecté, va falloir intervenir

07 mar. 201616 juin 2020
0

Grâce aux réponses de First Class 12, dans le post signalé par Herver, mon support d'aérien "génération avant topline" s'avère être modifiable, sans problème.
Reste à trouver le même produit sympa qui fait l'étanchéité de la prise...

07 mar. 2016
0

Aaaaahhhh ouais ! ? ! ? ! ?
Astucieux ....

07 mar. 2016
1

Pour cette prise (que je n'avais pas), j'ai acheté des broches sur le net chez CONRAD. Ensuite j'ai fait un bouchon de silicone. Ca fait 1 an 1/2, ça marche toujours ...

08 mar. 2016
0

J'ai cablé ; en soudant la tresse sur 2 et 3, le blanc sur le 7, le noir sur le 5
La girouette est branchée,
Le maxi aussi (non, pas Félicie)
12v présent,
Je tourne l'anémo, l'afficheur prévu (que je sache) pour le vent ... reste désespérément vide...
Qu'est-ce que j'ai loupé ? L'affectation des broches ?

06 mar. 201616 juin 2020
0

Le topline fonctionne avec un bus 3fils
La NKE2 est connectée comme sur le schéma, 4 broches
Je ne connais pas celle à cinq broches?
Le schéma te donne le brochage, les couleurs et leurs fonctions
Pour passer du NKE2 au topline, il te faut un boitier interface ( réf TO 3006N, ) mais quid de le trouver aujourfd'hui

06 mar. 2016
0

J'ai bien le circuit, avec le bornier 10 broches.
( hisse-et-oh.com[...]rouette )
Mais, n'ayant pas l'aérien, je pensais réutiliser la prise et le câble, avec un aérien (anémo / girouette) actuel.

06 mar. 2016
0

Rectification, autant pour moi , je me suis basé sur la connectique du boitier qui a 4 pins, mais l aérien a bien les 5 pins plus une au centre . tu as bien un aérien NKE2.
Il te faut donc une interface nke2/topline .

:jelaferme:

06 mar. 2016
0

Le topline, c est du numérique. le nke, c est de l analogique. Sans interface, pas de connection possible .
Il me reste un stock de pièces nke , topline, tu peux me contacter en MP.

10 mar. 2016
0

C'est bon !
NKE m'a confirmé le cablage de la prise aérien : 2, 5 et 7 comme dit plus haut. Le contact 3 a conservé son pont avec le 2, sans problème.
sur le bus topline, en plus d'une batterie 12v, il y a donc l'aérien, l'afficheur triple (ancêtre du TL25, je ne connais pas son nom commercial) et un convertisseur topline vers NMEA (90-60-357)
L'afficheur a été réinitialisé, en appuyant sur sa touche "C" tout en mettant sous tension. Après quelques couinement, les 2 premiers display de l'afficheur affichent SP: (pour speed) et je ne sais plus quoi pour la profondeur.
Le 3eme affiche AN: pour anémo.
Les 3 display montrent chacun - - -, puis celui de l'anémo affiche 0.
Je chatouille l'aérien, et les valeurs augmentent.
Faites péter le champomy !
On pousse le bouchon, Maurice !
Un terminal brancher au convertisseur, après quelques chasses aux faux contacts, affiche les phrases NMEA qui vont bien, et pour l'anémomètre, et pour la girouette.
Prochaine étape ; trouver une interface loch / sondeur... et une télécommande
