NKE NK2

Je suis a la recherche de la notice d'installation et utilisation d'une centrale NK2 NKE.

ou plus precisement des elements suivants :

combinaison de touche pour l'étalonage, reglage alarme profondeur.
Connexion du module girouette / loupe de près :
Les 4 fils (bleu, rouge, transparent et blanc) allant du capteur girouette au calculateur passent par le module de gestion des repetiteurs analogiques (girouette + loupe de près).
Ils occupent les 4 premieres places du bornier mais je ne sais plus dans quel ordre ....

zephyrlegris

10 jan. 2007

Tous
Non lu

au cas où compatible... j'ai la notice complèt... stan10 jan. 2007

encore plus simple la notice en ma possession ... stan10 jan. 2007

C'est sympa mais il n'y a malheureusement aucu... zephyrlegris11 jan. 2007

Not Found The requested URL /notice.php was ... handil18 mai 2013

Too late... :aurevoirdame: VENTS18 mai 2013

J'ai la chose à bord Zeph, Je dois avoir ce t... Erendil11 jan. 2007

Yes sir .. il n'y a pas le feu au lac ... ... zephyrlegris16 juin 2020

fausse joie, Zeph Je ne retrouve pas la notice... Erendil14 jan. 2007

Bon ..... et tu n'as pas la tite boiboite ... ... zephyrlegris14 jan. 2007

Doc Bonjour J'ai une doc, et je peux la sca... jlcourant15 jan. 2007

Sondeur Salut, Voilà rapidement ce qui est é... jlcourant16 jan. 2007

oui, toujours d'actualité mais ne t'embetes pa... zephyrlegris15 jan. 2007

radio ocean mk2 salut j'ai lu que tu aurrai pe... ---29 mai 2009

trop facile... J'ai démonté ma NKE l'hiver der... Erendil14 jan. 2007

NOTICE nke Tu peux les télécharger sur le site... ---25 jan. 2007

nke2 la pile??? est ce que quelqu'un a deja re... ---25 jan. 2007

La pile .. par fleme d'aller chercher la pile ... zephyrlegris25 jan. 2007

Hahhhhaaa 38 bornes .... c'est pas la mêm... zephyrlegris25 jan. 2007

La pile la tof .. zephyrlegris16 juin 2020

re nke pour ma version(5.05) ily a 38 bornes ... ---25 jan. 2007

recherche sonde girouette anémomètre NKE2 Bonj... ---22 fév. 2007

nk2 la demande est toujour d'actualité philippe ---05 sept. 2007

centrale nk2 Je l'ai !!! 0475760941 ---10 nov. 2007

Bonjour Je recherche la notice d utilisation d... Askell 22 déc. 2014

stan

10 jan. 2007

au cas où compatible...
j'ai la notice complète d'une centrale NKE (girouette-anémo-sondeur-speedo-répétiteur triple TL25) - mais je ne sais pas si c'est proche ou éloigné du NK2

Répondre

stan

10 jan. 2007

encore plus simple
la notice en ma possession a été téléchargée, tout simplement sur le site de NKE, qui propose gratuitement les notices de tous ces appareils :
www.nke.fr[...]ice.php

Répondre

zephyrlegris

11 jan. 2007

C'est sympa
mais il n'y a malheureusement aucun point commun hormis la marque entre les deux systemes ... :-(

Répondre

handil

18 mai 2013

Not Found

The requested URL /notice.php was not found on this server.
Apache Server at Port 80

Répondre

VENTS

18 mai 2013

Too late... :aurevoirdame:

Répondre

Erendil

11 jan. 2007

J'ai la chose à bord
Zeph,
Je dois avoir ce truc dans mon bateau.
J'essaie de passer dès que possible. Peux tu attendre samedi ?
Jacques

Répondre

zephyrlegris

11 jan. 200716 juin 2020

Yes sir ..
il n'y a pas le feu au lac ...

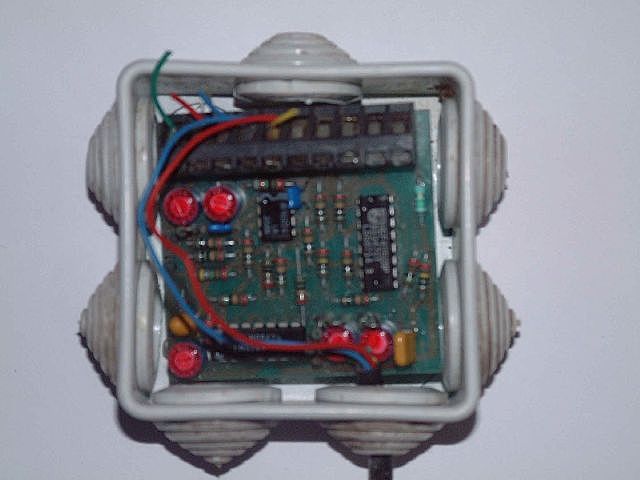

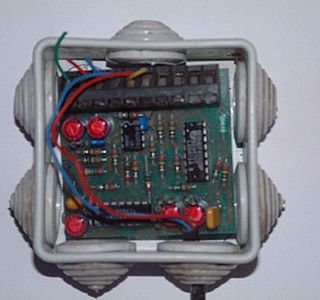

le module de gestion des afficheurs analogiques et normalement dans une boite plexo de 8 x 8 environ.
Sont connecté dans cette boite la girouette, les afficheurs analogique et l'arrivé girouette du calculateur

Voir photo.

Sur le bornier, les 4 emplacements de droite sont (si j'ai bien suivi) pour l'arrivée de la girouette et le depart vers le calculateur.
Il y a un fil bleu et un rouge pour l'alimentation, un transparent, et un jaune pour les données.
Mais je ne sais pas dans quel ordre ils se branchent ..

Répondre

Erendil

14 jan. 2007

fausse joie, Zeph
Je ne retrouve pas la notice.
Je suis sur que je l'avais encore cet été.
Je ne me rappelle pas l'avoir jeté et ce n'est pas mon genre. Débarquée peut être, en tout cas elle n'est pas à bord.
Reste à fouiller la maison...
Jacques

Répondre

zephyrlegris

14 jan. 2007

Bon .....
et tu n'as pas la tite boiboite ... pour les cadrans analogiques ....

y va valoir que je reflehise sinon ... pour savoir comment vont ces 4 fucking fils. ...

... :-(

Répondre

jlcourant

15 jan. 2007

Doc
Bonjour
J'ai une doc, et je peux la scanner. Est-ce tjs d'actualité ?
Jean-Luc

Répondre

jlcourant

16 jan. 2007

Sondeur
Salut,
Voilà rapidement ce qui est écrit sur la page étalonnage sondeur :

Appuyez sur IN jusqu'à extinction de l'affichage
Appuyez sur "-" jusqu'à affichage de 5 XX 5 étant le numéro du registre d'étalonnage du sondeur XX étant la valeur de l'éventuelle ancienne correction
Appuyez sur "+" jusqu)'àa l'affichage de 5 XX. (Appuyez sur '-' jusqu'à l'affichage de cinq - X X X X étant la valeur de la distance entre la sonde et la surface (entre 0,1 et 9,9 m)
Appuyez sur I N jusqu'à extinction de l'affichage pour confirmer la ligne 5 X X si la correction est positive 5 - X X si la correction est négative

Nota : un clignotement de l'affichage signifie l'absence d'écho.

Je t'ai envoyé un courriel, réponds moins pour que je puisse envoyer les pages scannées concernant le sondeur et la page sur le câblage je sais pas si celle-ci te servira à quelque chose.
À bientôt
Jean-Luc

Répondre

zephyrlegris

15 jan. 2007

oui, toujours d'actualité
mais ne t'embetes pas a scanner la doc.

j'aurai juste besoin de la procedure d'etalonnage, et eventuellement du branchement des 4 fils (si c'est dans la doc)

Répondre

---

29 mai 2009

radio ocean mk2
salut j'ai lu que tu aurrai peut etre la notice du sondeur a eclat mk2 si sa ne te derrange pas peut tu me la scaner et me l'envoyer merci d'avance mon mail chesebastien@gmail.com

Répondre

Erendil

14 jan. 2007

trop facile...
J'ai démonté ma NKE l'hiver dernier et je l'ai filée à un pote.
Mais de toute façon, je n'avais pas la loupe de prés...
Jacques

Répondre

---

25 jan. 2007

NOTICE nke
Tu peux les télécharger sur le site NKE.
Cordialement.
Guy

Répondre

---

25 jan. 2007

nke2 la pile???
est ce que quelqu'un a deja resoude la pile ..
j'ai desoude et au moment de souder deux fils pour deporter la pile vers un boitier j'ai des doutes sur l'emplacement de soudage
j'ai la notice ..de la version 5.05
en position 27(Red);28(Yellow);29(White);30B(blue)
c'est la tete de mat!
et + si necessaire

Répondre

zephyrlegris

25 jan. 2007

La pile ..
par fleme d'aller chercher la pile qui va bien ou il faut, je les remplaçait par des piles d'appareil photo ... 3V ..

Pour la position du soudage, tu doutes sur la position sur la carte ou des polarités ?

27, 28 , 29 , 30 c'est bien 30 en bout de bornier ?

Répondre

zephyrlegris

25 jan. 2007

Hahhhhaaa
38 bornes ....

c'est pas la même ....

tu dois avoir la "grosse" centrale NK2 qui s'appellait micro.

La tof que je t'ai envoyé concerne la centrale "classique" qui s'appelait compact.

Répondre

zephyrlegris

25 jan. 200716 juin 2020

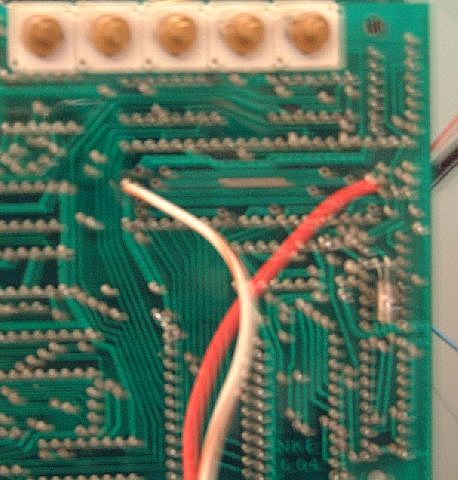

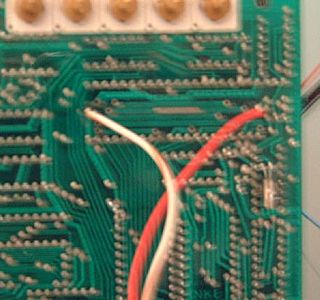

La pile la tof
..

Répondre

---

25 jan. 2007

re nke
pour ma version(5.05) ily a 38 bornes
31(-) 32 rien ;31 et 32 marqué nav
33 et 34 alarme
35 36 relais
37+ 38( barometre)
merci pour la pile cela semble different je vais etudier cela;

Répondre

---

22 fév. 2007

recherche sonde girouette anémomètre NKE2
Bonjour,
je viens d'acheter une vieille centrale NKE2 d'occassion, mais il manque la sonde girouette anémomètre. Quelqu'un en aurait-il une à vendre? Merci de me contacter au 06 19 99 35 44.

Répondre

---

05 sept. 2007

nk2
la demande est toujour d'actualité
philippe

Répondre

---

10 nov. 2007

centrale nk2
Je l'ai !!! 0475760941

Répondre

Askell

22 déc. 2014

Bonjour
Je recherche la notice d utilisation d une centrale de navigation NKE.
Merci de votre aide.
Bien cordialement
