Nbre d’appareils connectés port sortie multiplexeur nmea 0183

Bonjour à tous,je viens d'acquérir un multiplexeur nmea4wifi compte tenu des bons commentaires et de son prix mais je me demande si je n'ai pas fait une bêtise. Je m'explique j ai besoin de 3 sorties: 1 le traceur pour récupérer l'ais qui vient de la vhf 2 le pilote auto qui a besoin du gps 3 là vhf qui a besoin également du gpsstrong text

Or il n y qu'une sortie. Sur la doc des shipmodul j'ai lu que 4 appareils pouvaient être connectés.

Je ne lis rien sur ce sujet pour le Nmea4wifi d'où mon inquiétude Merci d'avance pour vos éclairages Didier

L'équipage
17 avr. 2021
18 avr. 2021
1

Bonjour Elpitaco

De mémoire dans la mesure ou tes trois appareils sont bien récepteur de l'info il peuvent être branché sur la même sortie du multiplexeur mais etre bien sur qu ils ne sont que en écoute et ne parlent pas sinon pas bon.

Un peu de lecture yvesc0610.free.fr[...]LS.html

Le Moko


18 avr. 2021
0

Le nmea4wifi est un multiplexeur, il reçoit plusieurs sources qu'il combine sur une sortie filaire et/ou wifi.
Si la vhf distingue les cibles ais, il y a de fortes chances qu'elle ait un GPS intégré.
Dans tous les cas, pour obtenir une réponse plus précise, il est nécessaire de détailler l'installation, une solution doit être possible.


18 avr. 2021
1

Tu peux relier sans problème plusieurs entrées sur une sortie NMEA0183, je n'ai jamais eu de problème avec ça. L'impédance d'une entrée est beaucoup plus élevée que celle d'une sortie.
Par contre l'inverse n'est pas possible bien sûr.


LeMoko:Bon je suis peut être pas réveillé, Matelot nous disons la même chose ou piles poils l 'opposés ?·le 18 avr. 10:46
matelot@19001:Nous disons bien la même chose LeMoko !·le 18 avr. 11:04
LeMoko:Ok·le 19 avr. 00:03
18 avr. 2021
0

Merci à tous pour vos réponses. Je vais essayer de vous en dire un peu plus sur ma config qui doit je le pense être assez courante.Je précise que jeviens d'acquérir le voilier un dufour 32

L'installation actuelle connectée en 0183 est :

GPS MLR FX32 -----> VHF AIS lowrance link 8 -------> traceur HDS 7M Lowrance (récupere AIS et affiche les cibles)

Ne sont pas connectés : PA Simrad TP32, Autohelm ST30 (profondeur), advansea wind S400

Le projet :

1 Connecter le PA qui a deux mode : Nav avec les informations du traceur et Allure avec les informations de vent apparent de l'advansea
2- Pouvoir tracer la route sur opencpn {et/ou sur le traceur ?) et l'envoyer au PA pour le mode Nav
3- avoir les informations sur le traceur qui et dans le cockpit, sur opencpn installer sur un pc ou un raspberry et sur tablette ou autre connecté en wifi.

Les contraintes identifiées :
le nmea4wifi ne dispose que d'une sortie
je ne sais pas ou ne comprends s'il est possible d'envoyer en même temps une info sur une entrée du nmea4wifi (P1,P2...) et en wifi
le traceur ne rebridge pas l'ais reçu de la VHF
la VHF n'a pas de GPS intégré
Je souhaiterais par sécurité pouvoir renvoyer le signal AIS émis par la VHF en direct vers le traceur (sa connexion actuelle) et sur le multiplexeur pour pouvoir le récupérer sur opencpn (si pas possible j'ai une clé SDR qui fonctionne déjà sur opencpn sur mon raspeberry mais l'antenne pas top)

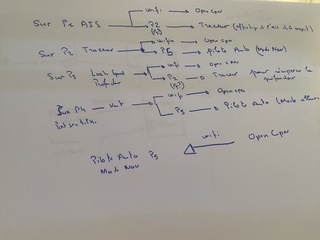

Au regard des connexions et de la gestion multiplexeur ci après les approches
un grand merci d'avance pour vos conseils et retour d'expérience


18 avr. 2021
0

Oups ....
Le multiplexeur permet de combiner les sorties NMEA de différents appareils et naturellement les données, ce qu'on ne peut pas faire en reliant directement ces sorties. C'est pourquoi il y a plusieurs entrées sur un multiplexeur.
Les deux sorties (NMEA0183 et WIFI) regroupent donc chacune tout ce qui rentre sur les trois entrées du multiplexeur. Il n'y a pas besoin de plus car on peut brancher sur la sortie NMEA0183 du multiplexeur au moins 3 entrées NMEA d'autres appareils.


19 avr. 2021
0

Bonjour Elpicato

Ton PC peut être connecté au nmea4 soit en wifi ou sur le port USB.

Le Moko


19 avr. 2021
0

Merci leMoko

Donc si je comprends bien je peux brancher sur la sortie P5 du Nmea4wifi le PA, le traceur pour l’ais et même advansea qui pourra calculer le vent réel et l’afficher

Si ça fonctionne ce sera super

Ps le traceur et l advansaea sont également en entrée mais sur leur port Nmea out


LeMoko:As tu lu le lien du début les explications te seront utile. J'ai des doutes sur le résultat quid des vitesses (baud) ·le 19 avr. 15:54
elpitaco11:Oui j e l 'ai lu.En fait ce qui va me poser pb c'est le traceur qui est en entrée et en sortie pour l'AISJ'aimerai donc qu'il recoive directement l'AIS depuis la VHF sans passer par le mutiplexeur. cela suppose de dériver la sortie AIS de la VHF en 2 1 traceur 1 multiplexeur Sir le site de Luis Sa je lis "I have a Nasa AIS on my boat whose Nmea183 output was connected to my chartplotter. When I connected the AIS simultaneously to the chartplotter and to the P2 input of the multiplexer (one talker and two listeners) the chartplotter stopped receiving AIS data. So I am not surprised by what you say. I solved the problem by connecting the Nasa AIS to P2 only and then connecting P3 (repeating P2) to the chartplotter."·le 19 avr. 16:26
LeMoko:A priori tu as ta réponse bien-sur il reste à tester J' ai fais des choix un peu différent le signal GPS est produit par une souris GPS usb en direct sur le PC, mon traceur à son antenne GPS et la VHF c 'est une Icom avec aussi sa propre réception GPS Les infos du tridata en seatalk direct au traceur plus multiplexeur l'ais sur le multiplexeur en sortie pc sur usb et traceur sur P5 tablette sur réseau wifi mon PA ne reçoit pas les routes mais je n 'éprouve pas le besoin pour le moment.·le 19 avr. 18:36
