navtex! Encore un probleme d antenne ...

mesdames, messieurs bonsoir!
voici 2 jours que je cherche a glaner quelques infos sur mon antenne champignon furuno, c est une nx3h qui me pose problème. Je viens de récupérer ce navtex avec le câble d'antenne coupé. Je suis tombé sur ces antenne chinoises mais je me demande si ce serait compatible. www.ebay.com[...]0343812
La description affiche qu'elle serait compatible mais n est pas simplement une antenne gps active sans réception navtex?
Qu en pensez vous?
Merci par avance!
sam

L'équipage
07 juil. 2019
07 juil. 2019
2

NAVTEX et GPS n'ont absolument VRAIMENT RIEN de commun.

07 juil. 2019
0

fais un essai en branchant un simple fil isolé assez long sur le centre de la prise .ça doit fonctionner .
alain

07 juil. 2019
0

Pour quoi cette antenne est elle compatible avec mon récepteur naxtex nx300 (en bas de la liste de compatibilité dans le lien...)

07 juil. 2019
0

salut alain!
Je n'en ai qu un bout minuscule (genre 1m...)
Je vais recuperer un cable rg coax (8 a 10m c'est bon? et je ferai le test. :)

08 juil. 2019
-1

non le coax c'est blindé ou tu utilises le blindage comme antenne
un simple fil suffit 3 ou 4m en l'air ou même relié à un hauban par une cadène
alain

07 juil. 2019
1

Pour rappel :
- GPS (pour la position, le COG, ou l'AIS) : 1.57Ghz et 1.227Ghz
- Navtex : 518Khz

Par rapport à la question «Pourquoi cette antenne est elle compatible avec mon récepteur naxtex nx300 (en bas de la liste de compatibilité dans le lien...) ?» : je n'ai pas la réponse ;-)

07 juil. 2019
2

Compatible.... je pense pour la simple raison que sur le Navtex Furuno il y a une entrée en NMEA 0183 pour un signal GPS, ce qui permet de faire fonctionner une option qui sélectionne automatiquement les stations Navtex intéressantes en fonction de la position du navire ! :reflechi:

08 juil. 2019
0

est ce que ce ne serait pas plutôt pour l'option qui permet d'utiliser le Navtex en afficheur GPS?
cordialement
Guy

08 juil. 2019
0

Accessoirement, ce Navtex peut afficher les coordonnées GPS, mais le but premier de la liaison est bien la sélection automatique des stations reçues en fonction de la position du bateau

08 juil. 2019
0

je pensais moi aussi, mais sans certitude, que cette antenne permet d'utiliser le nx300 en tant que gps.
Mais est il possible que cette antenne fasse les 2 : antenne GPS et antenne Navtex a la fois?
Bonne journee a tous!

08 juil. 2019
1

@nicoooola : je ne suis pas un expert en radio, pas du tout. Mais ...
Une antenne pour radio VHF (canal 16 = 156,8 MHz) peut également servir pour les émissions/réceptions AIS (161,975 MHz et 162,025 MHz) : ça ne sera pas optimal (comme une antenne parfaitement réglée pour l'AIS) mais ça fera son job.

Pour la réception des infos Navtex, la fréquence est 518 Khz.
Pour la réception GPS, la fréquence est 1 575 420 Khz (L1) et 1 227 600 KHz (L2).
Navtex et GPS ont des fréquences TRES éloignées. De ce que j'ai lu et du peu que j'ai cru comprendre, les longueurs d'antennes sont inversement proportionnelles aux fréquences.

Je ne pense pas qu'une antenne GPS puisse servir pour recevoir les infos Navtex.

08 juil. 2019
1

La bande de fréquence Navtex est particulièrement sensible aux parasites des fréquences supérieures. L'antenne Navtex, son amplificateur alimenté par le coaxial 75 ohms, se contente de favoriser et d'amplifier une fréquence spécifique assez basse mais ne décode pas le signal analogique codé, ce qui est fait par le récepteur complet du boitier Navtex.
A l'inverse l'antenne GPS habituelle est un système numérique, très complexe actif avec une antenne passive minuscule de taille adaptée aux fréquences très élevées analogiques codées à recevoir, le signal étant immédiatement travaillé et décodé pour fournir les trames utilisables par n'importe quel boitier afficheur (ou PC) à condition de fournir l'alimentation via le coaxial.
Les signaux numériques générés émettent beaucoup de parasites

08 juil. 2019
0

outremer c'est bien mais ça lui fait une belle jambe .
alain :bravo: :oups:
alain

08 juil. 2019
1

Aider à comprendre n'est pas forcement inutile.

09 juil. 2019
0

c'est même la base !

:mdr: ;-)

08 juil. 2019
0

Essaies déjà avec un bout de fil de cuivre d'un mètre connecté à l'âme du coax. Il y a quelques chances que ça fonctionne. (avec un navtex Nasa, ça fonctionnait à l'époque le tout installé à l'intérieur).

09 juil. 201916 juin 2020
0

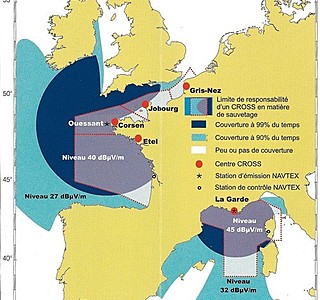

cela dépend de sa localisation (profil vide) ! et des zones de navigation envisagé !

Si il habite à Toulon une fourchette Ikea ou autre pourra fonctionner !
mais si il habite a Banyul il ne pourra faire l’économie d'une bonne et vrai installation !

donc pour moi pas de solution pour l'instant !!!

:oups:

09 juil. 2019
0

je viens donc de brancher 1 bon mètre de coax avec un connecteur tnc. so far... rien. je vais patienter quelques heures. Pour info a_guy je suis du cote de port macabre près de montpellier.

Deux questions et une remarque :
a : Et si j'essayais avec plus de longueur de câble, ça pourrait éventuellement aider le schmiblick?
b : Foutu pour foutu j'envisage de démonter l antenne pour jeter un oeil et sertir un nouveau coax de 10m, vous auriez pas une ou deux conseils?

Personnellement je suis pas contre un peu de théorie, si elle est glisser a la hauteur de la capacité de compréhension du demandeur. Désolé outremer j ai pas tout compris, mais ca m a fait réfléchir. :)
D'ailleurs je croyais que le coax des navtex avait une impédance de 50ohms, est ce un erreur de frappe ou est il censer être de 75?
Merci a tous

09 juil. 2019
0

Alain
je viens a l’instant de voir la réponse que tu m'a envoyer hier..... je suis un boulet!
3 ou 4 metres ok mais je branche quoi sur la cadene : l ame du coax ou la tresse ? (la tresse me semble t il parce qu'il y a du 5v dans l 'ame non?)
Bien a toi

09 juil. 201916 juin 2020
0

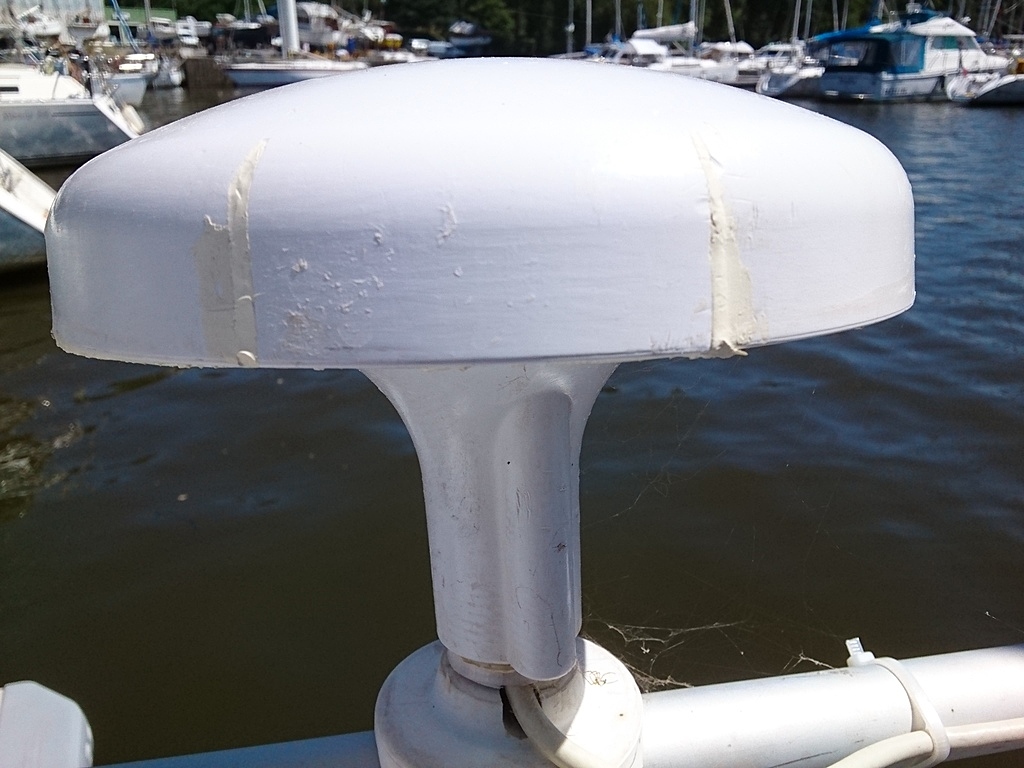

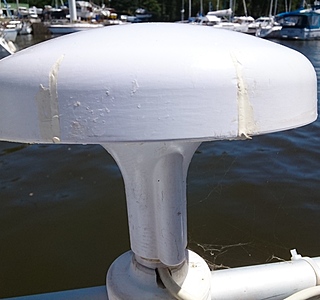

nicoooola, C'est ce que j'ai fait sur mon antenne NX300d qui était HS pour cause de coax défectueux, il avait été à moitié coupé par l'ancien proprio en voulant démonter l'antenne. Donc le champignon est en 2 parties vissées l'une à l'autre, mais impossible de dévisser ! J'ai fait 8 traits de scie verticaux sur la partie extérieure, ensuite avec un tournevis plat on peut écarter sans difficulté les "pattes" ainsi créées et séparer les deux parties. L'intérieur est maintenant accessible et permet très facilement de poser correctement le nouveau coaxial, âme et tresse ! Un peu de graisse silicone par dessus et remontage avec du Sika sur le pas de vis ainsi que les traits de scie pour assurer le collage et l'étanchéité.... Ça a parfaitement fonctionné lors du retour Canaries et Açores en juin!

09 juil. 2019
1

je me suis lancer merci moana29s , ça a l air de marcher en tout cas je viens de décoder mon premier message :)
Je vais me pencher sur le fonctionnement et finir l install proprement demain en tout cas, ca fait toujours autant plaisir un effort récompenser...
Merci sincèrement a tous!

11 mai 2020
0

Désolé de remonter un vieux fil
Ma question : peut on brancher une antenne Bi fréquence NASA sur un NAVTEX FURUNO
merci et Bonne déconfinement a tous Bonne nav Michel
