NASA AIS radar, branchement

Bonjour les marins !
Je viens d'acheter l'appareil cité en titre, d'occasion. Il n'y avait pas la prise DIN (du milieu) où se connecte le NMEA et l'alarme sonore. L'un de vous aurait cette information ? Le NMEA se connecte sur le fil bleu, à quelle broche cela correspond t'il ? Merci de me préciser le point de vue : appareil ou prise ?
D'avance merci !
Ed

L'équipage
04 oct. 2021
04 oct. 202104 oct. 2021
0

Bonjour,
regarde ici on en a déjà parlé. Ce n'est pas dans la doc du produit bien sûr

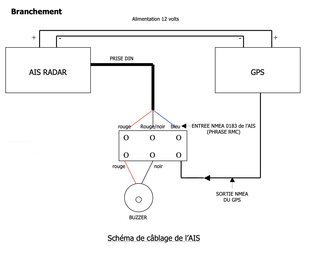

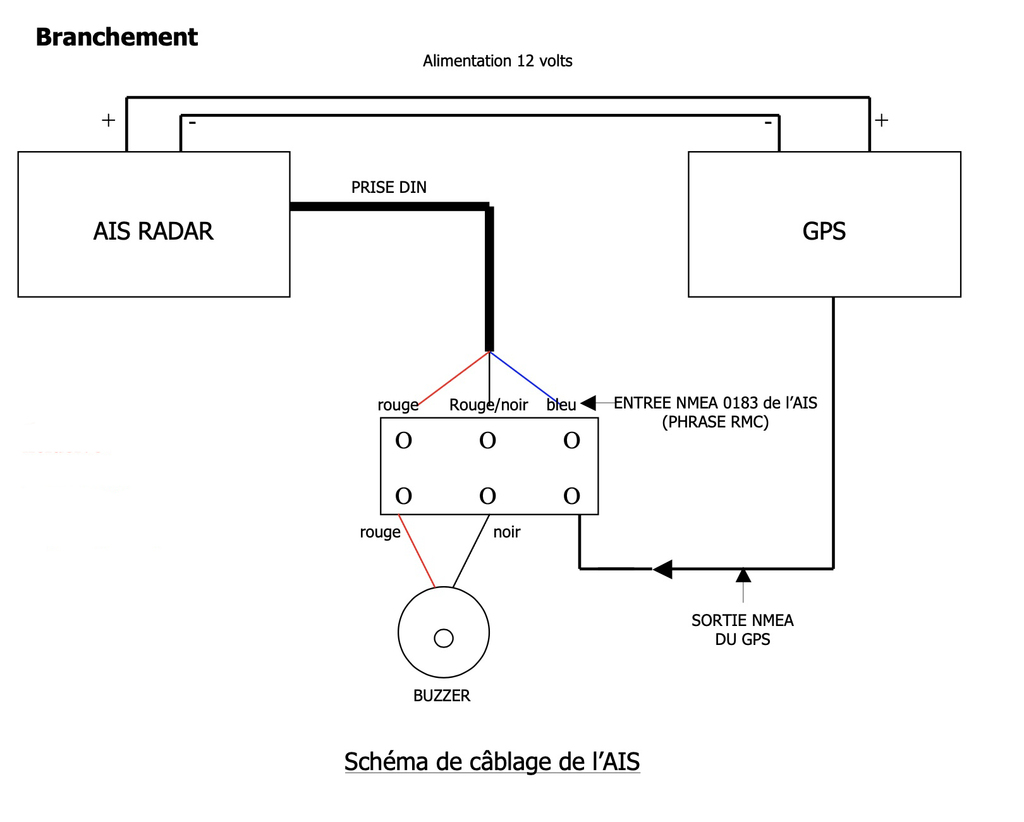

Le dessin en copie d'écran
La doc en Français complète en format PDF



04 oct. 2021
0

Merci pour intention, mais la doc je l'ai. Elle donne la couleur et l'objet des couleurs sortant de la prise, que je n'ai pas. Je vais en acheté une chez un fournisseur d'électronique, et y souder les fils. Quand tu regardes le connecteur femelle quiest sur l'arrière de la boîte, au milieu en haut est la masse. En bas, de chaque côté, il y a le NMEA et le positif pour le buzzer. Lequel est à droite, et lequel est à gauche ?
That is the question


04 oct. 2021
0

www.google.com[...]/url
c'est peut etre plus simple et il y a meme le domino


04 oct. 2021
0

Super, merci beaucoup !!!!


05 oct. 2021
0

Le site ne vend pas en Europe !!!!
Retour à la case départ !
Si quelqu'un a cet appareil, peut il tester les fils rouge, noir et bleu, et me dire à quelle cosse de le prise DIN ils correspondent ?
Merci tout plein


05 oct. 2021
0

Bonjour meretvent,

j' ai acheté l' année dernière le même appareil sur lbc.
Je regarderai pour les branchements de la prise DIN (je suis tous les jours à bord, mais comme j' ai une "petite tête", t' inquiète pas et relance moi!).

Par contre, de mon côté, j' ai tout le câblage ad-hoc nickel, mais je n' ai pour l' instant jamais réussi à lui faire détecter la moindre cible, alors que le vendeur m' avait garanti que cet AIS fonctionnait parfaitement avant dépose de son bateau.

Gorlann


05 oct. 2021
0

Merci Gorlan !
Désolé pour tes soucis de fonctionnement. L'antenne dédiée est elle valable ? Un essai avec celle de la vhf ?


gorlann29:Pour mes soucis de fonctionnement, j' ai bien-sûr essayé avec l' antenne VHF en direct sur l' AIS-Radar, mais çà fonctionne nickel avec mon vieux récepteur AIS/PC avec Open-cpn.C' est peut-être une question de paramétrage, mais je ne suis pas doué en la matière.Quand le tien sera fonctionnel, j' espère que tu pourras me transmettre les réglages afin de tenter de faire fonctionner le mien.Gorlann·le 05 oct. 11:49
05 oct. 2021
0

Ok, pas de soucis, mais il te faudra patienter un eu car je ne suis pas sur le bateau, au plus tôt en décembre !
À bientôt.


05 oct. 202105 oct. 2021
0

Sinon, ce câble peut-être acheté sur ebay uk
Faire une recherche avec les termes "NASA AIS Plotter Utility cable"


06 oct. 2021
1

Bonjour meretvent,

incroyable... j' ai pensé à regarder le câblage ce matin!!!

Donc çà donne:
quand on regarde la prise DIN du câble (comme si l' appareil regardait la prise qui va se brancher dans ses fesses)
broche de gauche: fil bleu vers NMEA
broche du haut: fil noir vers buzzer
broche de droite: fil rouge vers buzzer

Voili-voilou, y' a plus qu' à...

Gorlann


meretvent:Oups, je n'avais pas vu ta réponse !!!! Mille mercis, belle aide ! Donc, quand je regarde l'appareil, le bleu serait à droite. Super !!!! ·le 15 oct. 07:33
