mystère NMEA 183 sur Wind Navman

J'ai une centrale Navman 3100S avec Wind qui fonctionne parfaitement, sauf que :
La vitesse et l'angle de vent affichés sur le Wind sont corrects, en nœuds, mais la phrase envoyée dans le réseau divise la valeur à peu près par deux. Donc OpenCpn affiche une vitesse elle aussi divisée par deux.
Je vous mets une photo des phrases NMEA envoyées par la centrale (celles commençant par $II) pour une vitesse réelle de vent d'à peu près 11 nds. On dirait que la centrale affiche une vitesse en Km/h alors que l'unité sélectionnée est le nœud.
Cela n'est pas grave, c'est juste très agaçant ! Quelqu'un a-t'il une idée pour corriger ça ?

L'équipage
24 juin 2022
24 juin 2022
0

Si c'était des km/h ce serait multiplié par 2, et non divisé !


matelot@19001:J'ajoute que dans la phrase VWR tu as les deux : 6,20 Nd et 11,48 km/h. Il faudrait voir dans le setup du Navman s'il y aurait une correction abusive.·le 24 juin 19:42
VENTS:Tu as les 3! 6.20Nd, 3.19 m/s et 11,48km/h·le 24 juin 21:54
24 juin 2022
1

Si le rapport est constant, il faudrait vérifier avec le plugin NmeaConverter.
Autre piste, vérifier les réglages d'OpenCPN.
Comme la phrase nmea transmet les données en différentes unités, vérifier quelle donnée est lue (knts, nM, etc...)


24 juin 2022
0

Effectivement, les 11,48 km/h correspondent (à peu près, l'afficheur est à l'extérieur, et l'ordi avec opencpn à l'intérieur, je ne peux comparer instantanément les valeurs) à ce qui serait affiché comme étant des nds sur le Wind, et les 6,20 nds à ce que reçoit opencpn. Il y aurait possiblement comme une salade dans les unités dans le Wind. Le fait que la valeur donnée en Km/h corresponde à la valeur réelle en nds n'est pas aberrant, car l'anémo a été compensé en rapport à un anémo étalonné alors que la salade dans les unités était sans doute déjà là. Cela fait plusieurs années que j'avais constaté le fait, mais je n'avais pas eu le temps de m'en occuper. Je vais essayer d'explorer cette piste, et peut-être tenter un reset aux valeurs d'usine, ça ne peut pas faire de mal. Mais peut-être le firmware de la centrale est corrompu, et là, il n'y aura pas grand-chose à faire…
PS : quelqu'un sait-il à quoi correspond la phrase VPW, et à quoi sert-elle ?


25 juin 2022
0

VPW - Speed - Measured Parallel to Wind
Toutes les phrases sur :
gpsd.gitlab.io[...]EA.html


Ebraball:Ok, donc vitesse (du bateau ?) parallèle au vent. Je ne comprends pas très bien cette notion de //. Si on a du vent, on n'est pas sur une // plus ou moins éloignée, mais bien sur l'axe du vent. Ce serait donc une vitesse de progression dans l'axe du vent, style VMG ? C'est pour cela que les valeurs données sur la photo sont nulles, le bateau étant au mouillage et ne progressant pas ?·le 25 juin 11:27
25 juin 2022
0

Petit complément d'information :
Les chiffres correspondaient tellement bien que je m'étais fait à l'idée que j'avais (encore un drame de la sénilité !) sélectionné les Km/h comme unité et ensuite étalonné mon anémo sur l'anémo témoin qui est forcément en nds (c'est un vieux Plastimo qui n'a pas d'options d'unités), mais non, j'ai retrouvé une photo récente où l'on voit la vitesse exprimée en nds.
Le mystère reste entier !
Cela n'est pas très gênant, je navigue très bien comme ça, mais j'avais envie de créer des polaires avec une appli, Polauto ou autre, qui a bien sûr besoin de données exactes.


25 juin 2022
1

Je crois que le mystère est résolu !

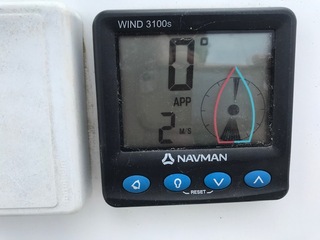

Il s'agit apparemment d'un bug d'affichage du Wind. J'étais bel et bien en mode km/h, mais le Wind continue d'afficher des nds comme unité. J'ai fait défiler les options d'unité sans obtenir d'affichage des km/h, en revanche, j'ai deux affichages en nds, dont l'un valant à peu près le double de l'autre, donc vraisemblablement des km/h. Les valeurs qu'on peut lire ne correspondent pas exactement aux rapports entre m/s, nds et km/h, mais le vent était variable et changeait le temps de la manip. La plus petite valeur affichée en nds correspond à celle envoyée par la centrale en NMEA. Il ne me reste plus qu'a étalonner mon anémo dans la bonne échelle des nds en conformité avec mon anémo témoin.
